製品概要

機能と利点

  • 最大2つの差動入力または最大4つのシングルエンド入力
  • Easy Drive技法により、差動入力電流がゼロのレール・トゥ・レール入力が可能
  • 最大限の精度で高インピーダンス・センサを直接デジタル化
  • 9つのアドレスと1つの同期用グローバル・アドレスを備えた2線I2Cインターフェイス
  • RMSノイズ:600nV
  • 高精度温度センサを内蔵
  • GND~ VCC の入力/リファレンス同相範囲
  • 50Hz、60Hzまたは50Hz/60Hz 同時除去モードをプログラム可能
  • INL が2ppm、ミッシングコードなし
  • オフセットが1ppm、フルスケール誤差が15ppm
  • 2倍速/電力削減モード(内部発振器を使用した15Hz出力と80μA の7.5Hz出力)
  • 待ち時間なし:新しいチャネルの選択後もデジタルフィルタは1 サイクルでセトリング
  • 2.7V~5.5V 単一電源動作(0.8mW)
  • 内部発振器

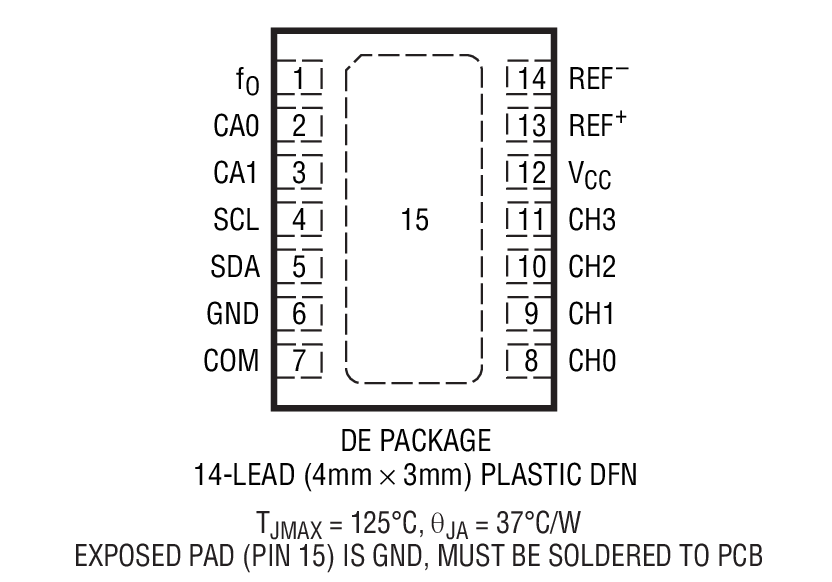

  • 4mm×3mmの小型DFN パッケージ

製品概要

LTC2493は、Easy Drive技法と2線I2Cインターフェイスを採用した4チャネル(2差動チャネル)24ビットNo Latency Δ∑ADCです。特許取得のサンプリング回路は、差動入力電流の自動キャンセルにより、ダイナミック入力電流誤差や内部バッファの欠点を排除します。このため、優れたDC精度を維持しながら、大きい外部ソース・インピーダンスを許容可能で、レール・トゥ・レール入力信号を直接デジタル化できます。

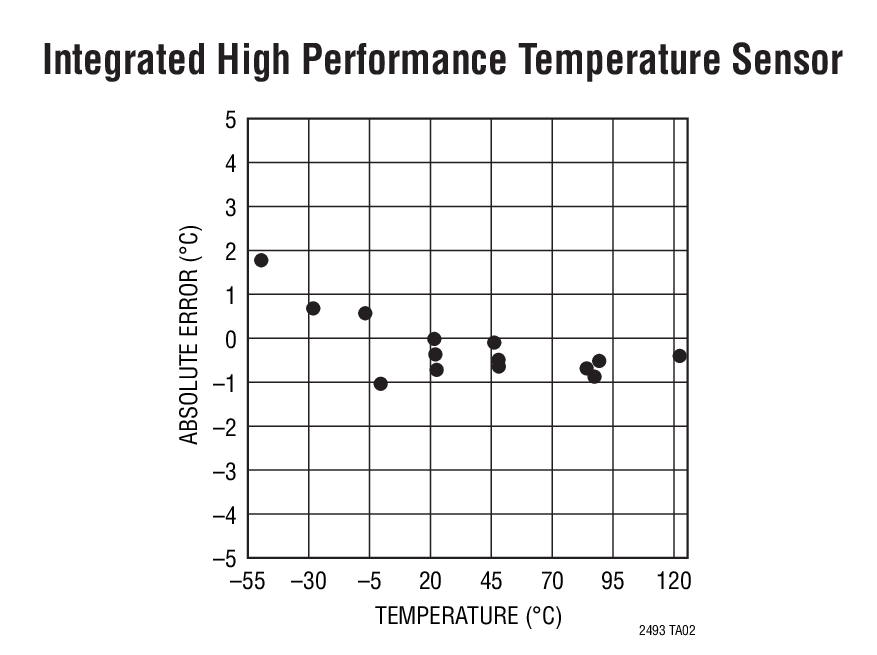

LTC2493は高精度温度センサと発振器を内蔵しています。このデバイスは(シングルエンドまたは差動モードで動作する4つのアナログ入力チャネルの組み合わせから)外部信号または内部温度センサを測定するように構成可能です。内部温度センサは分解能が1/30℃、絶対精度は2℃です。

LTC2493はリファレンス電圧と関係なく、広い同相入力電圧範囲(0V~VCC)が可能です。シングルエンドまたは差動入力のあらゆる組み合わせを選択可能で、新しいチャネルを選択した後の最初の変換が有効です。マルチプレクサ出力にアクセスすることにより、オプションの外付けアンプをすべてのアナログ入力間で共有できます。また、自動較正によって、付随するオフセットやドリフトが連続的に排除されます。


アプリケーション

  • ダイレクト・センサ・デジタイザ
  • 直接温度測定
  • 計測
  • 産業用プロセス制御

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

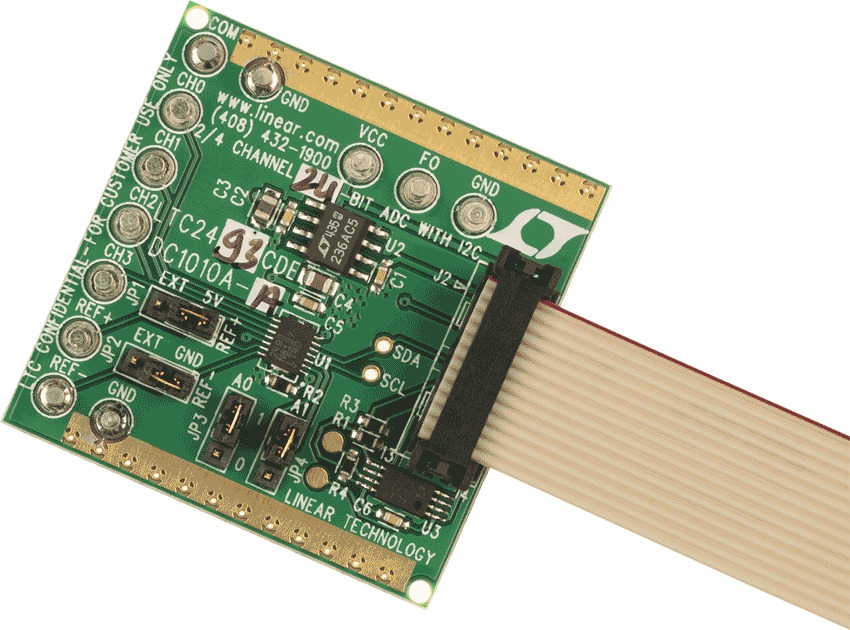

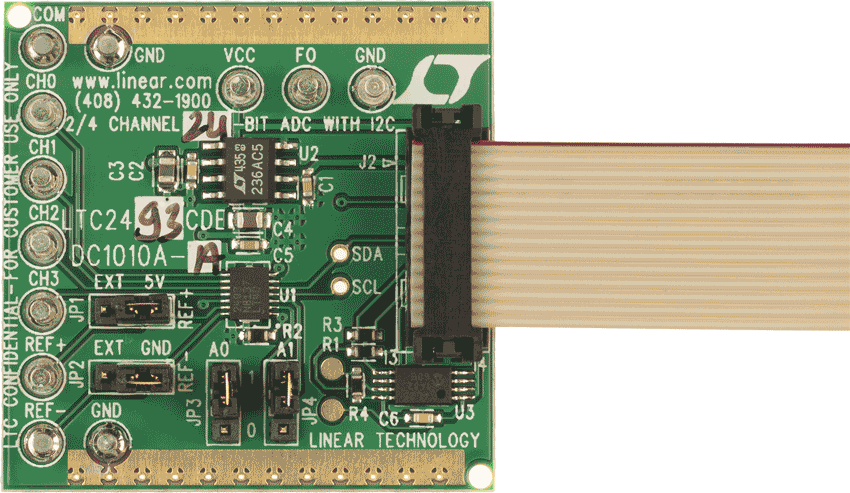

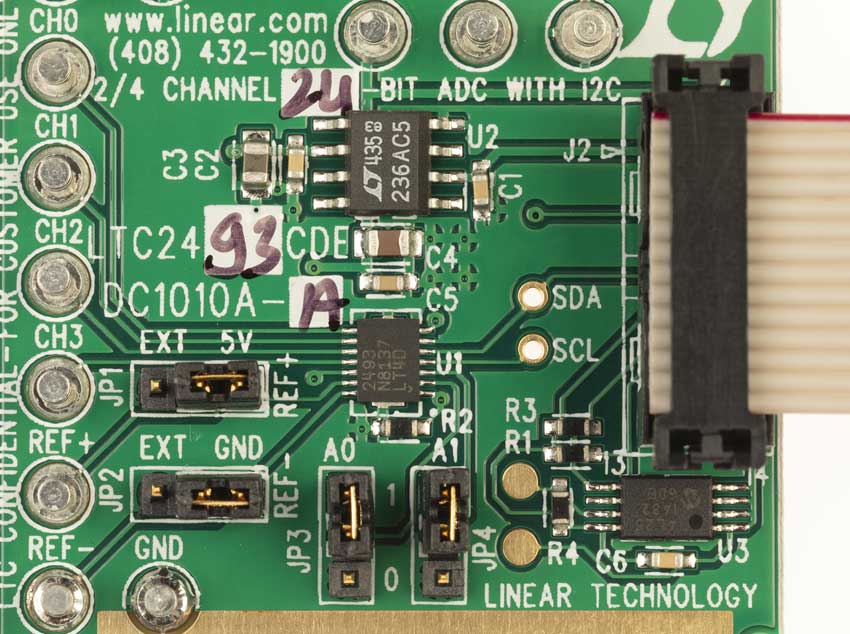

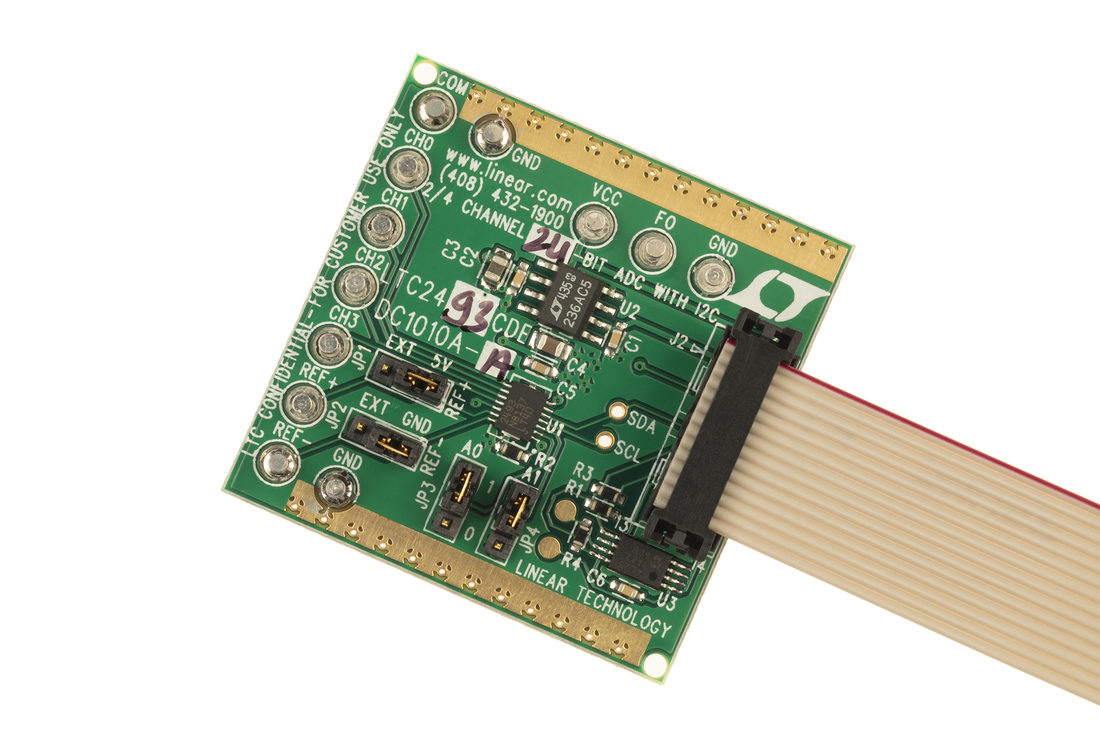

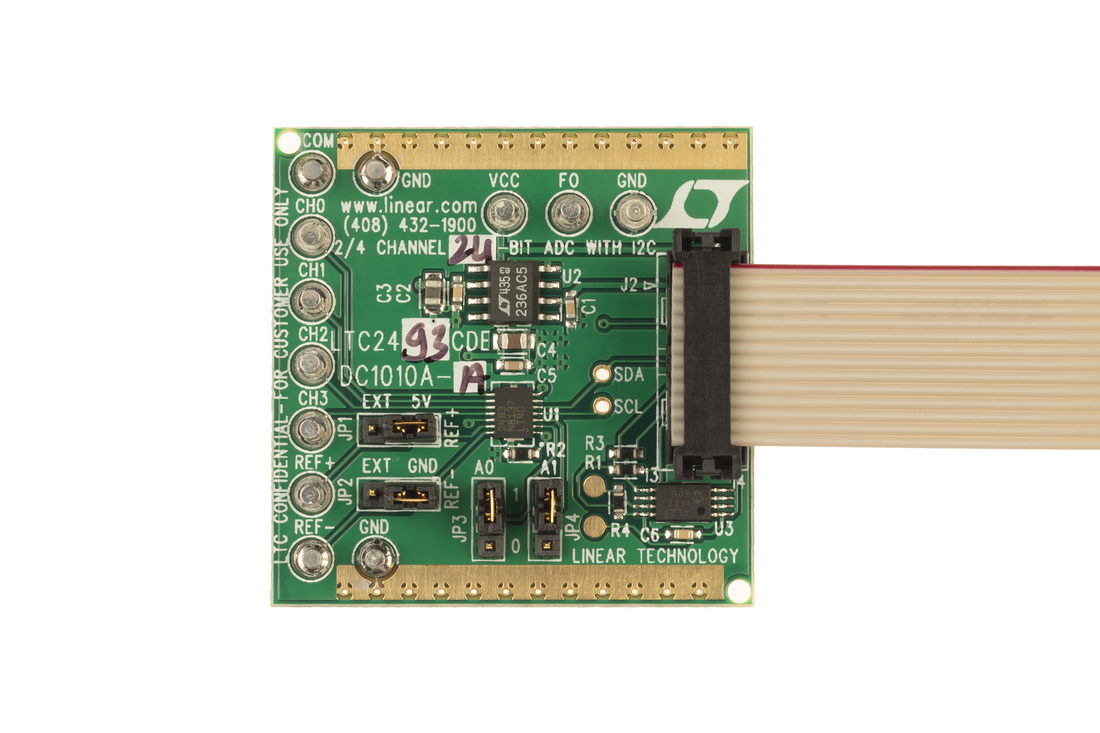

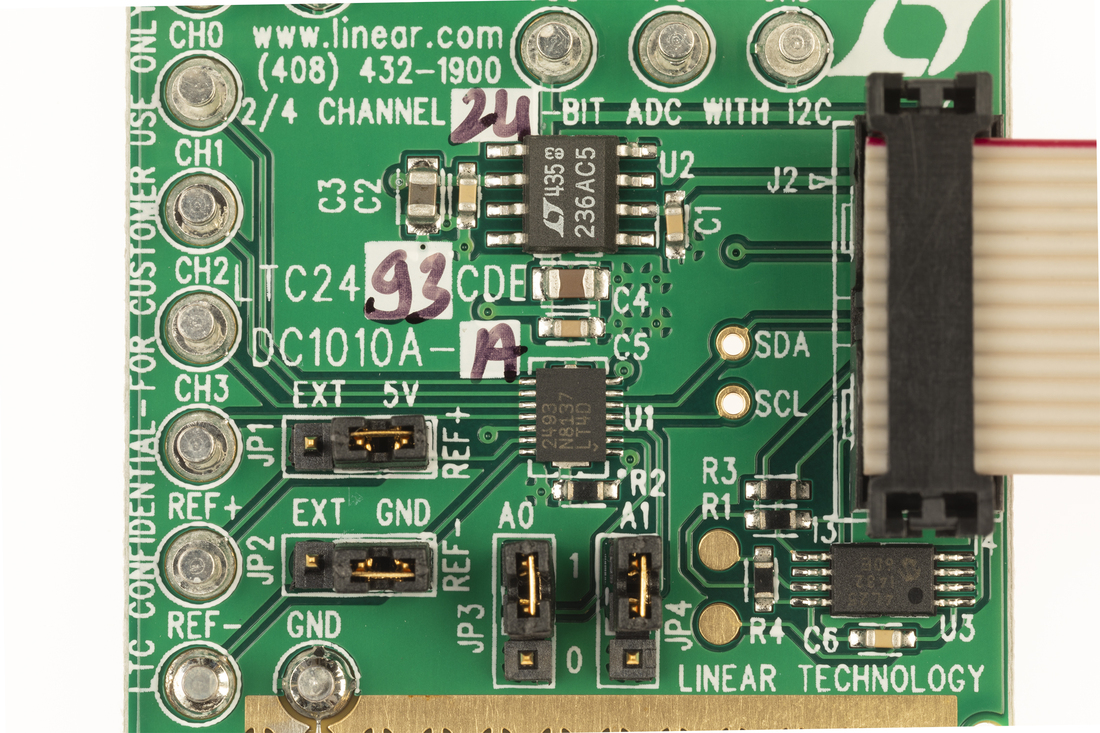

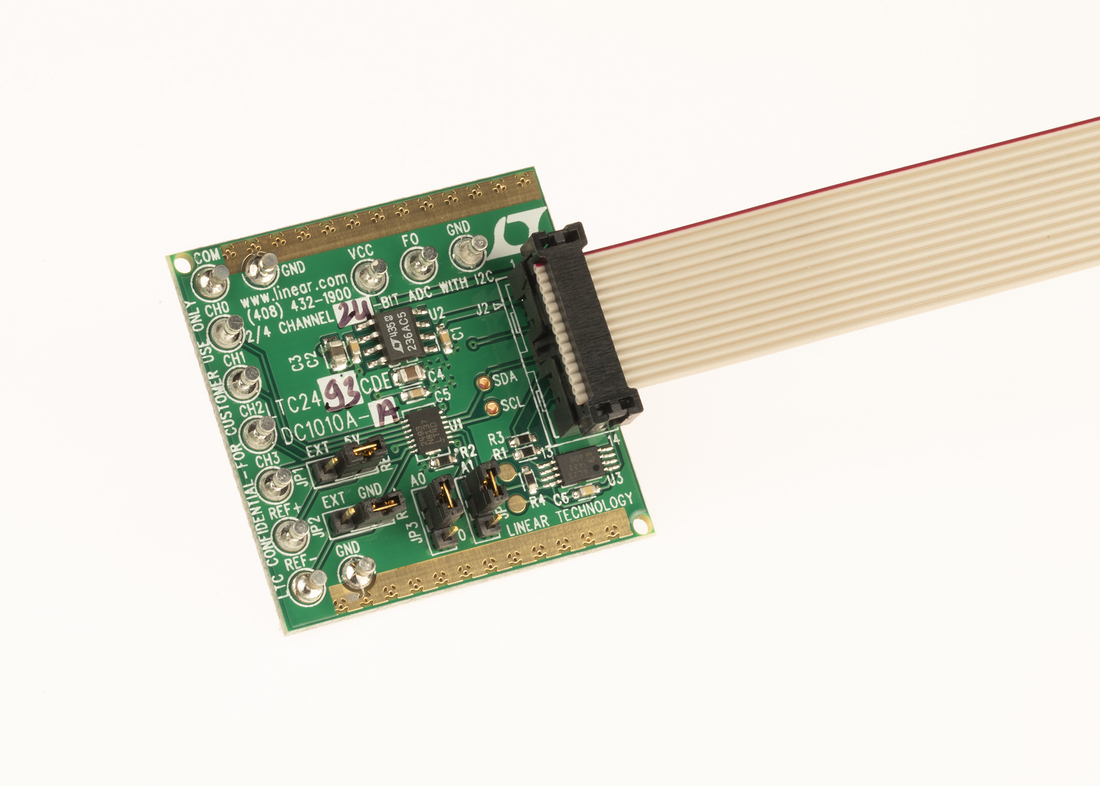

評価キット (1)

おすすめ製品

LTC2493 コンパニオン製品

推奨 External Voltage References

推奨 Suggested Oscillator

推奨 関連製品

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
LTC2493CDE#PBF 材料宣誓書(MD) 信頼性データ 14-Lead DFN (4mm x 3mm w/ EP)
LTC2493CDE#TRPBF 材料宣誓書(MD) 信頼性データ 14-Lead DFN (4mm x 3mm w/ EP)
LTC2493IDE#PBF 材料宣誓書(MD) 信頼性データ 14-Lead DFN (4mm x 3mm w/ EP)
LTC2493IDE#TRPBF 材料宣誓書(MD) 信頼性データ 14-Lead DFN (4mm x 3mm w/ EP)
ウェハ・ファブリケーション・データ R461 Reliability Data
