特長
- 16ビット分解能
- 高精度リファレンスを内蔵 ー 10ppm/°C（最大）
- シングルエンド（LTC2470）または差動（LTC2472）
- 出力レートを選択可能：208sps/833sps
- オフセット誤差：1mV
- 利得誤差：0.01%
- 単一の変換セトリング時間により、多重化アプリケーションを簡素化
- 自動シャットダウン機能を備えた単一サイクル動作
- 電源電流：3.5mA（標準）
- スリープ電流：2μA（最大）
- 発振器内蔵 － 外付け部品不要
- SPIインタフェース

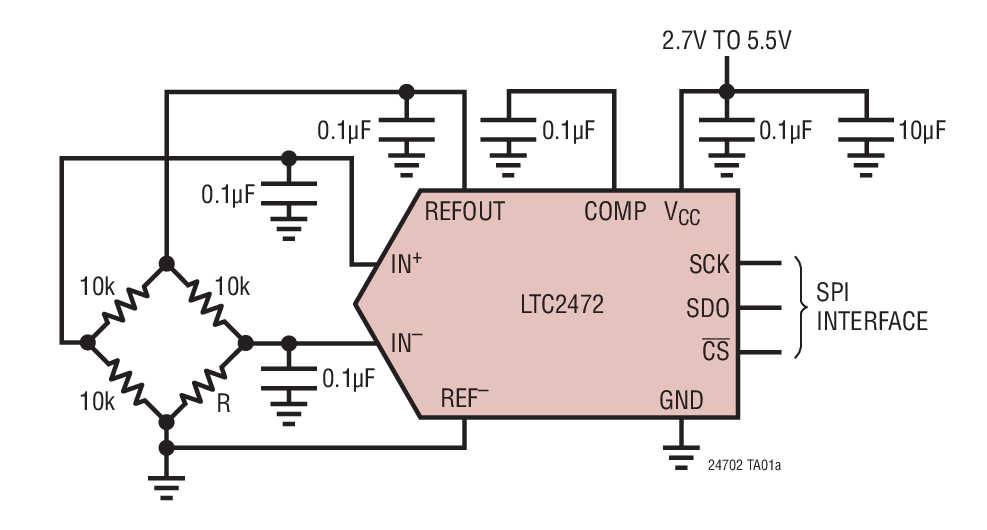

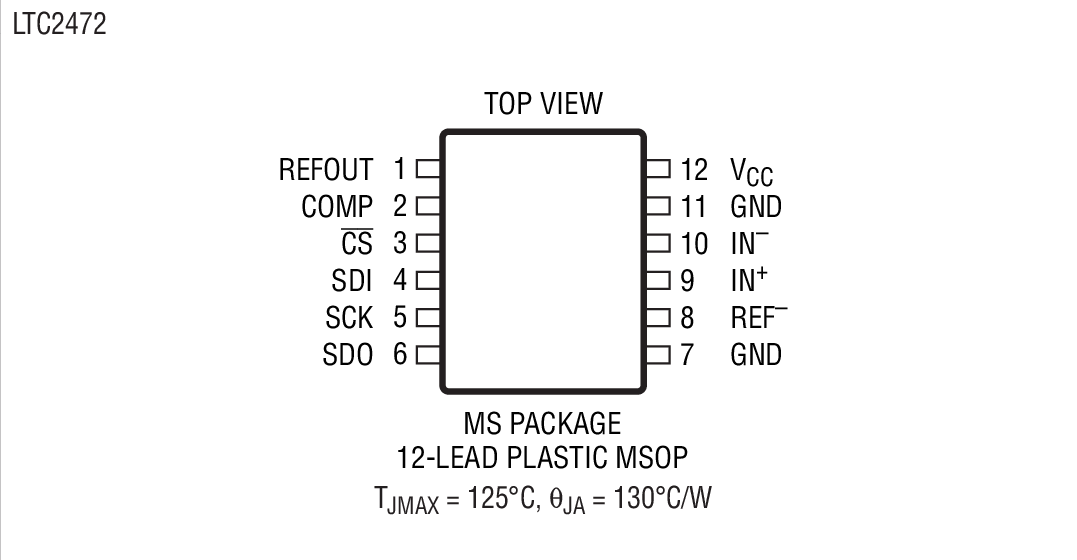

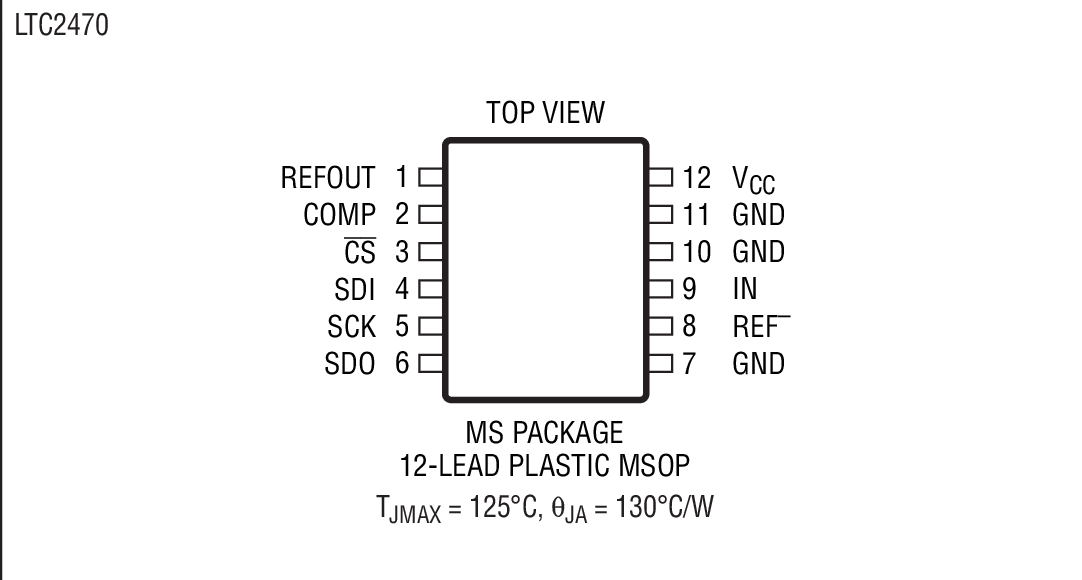

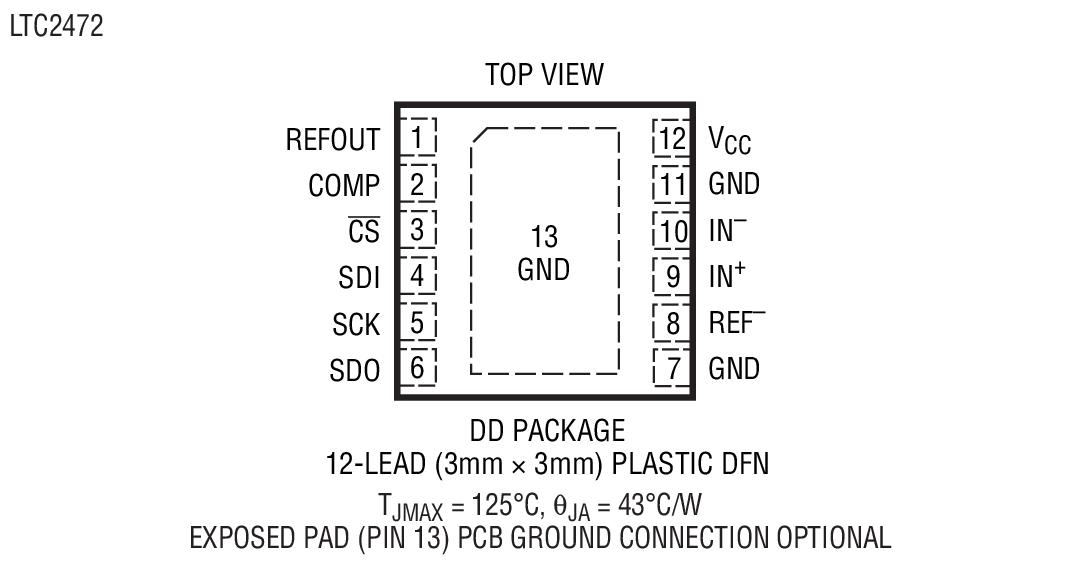

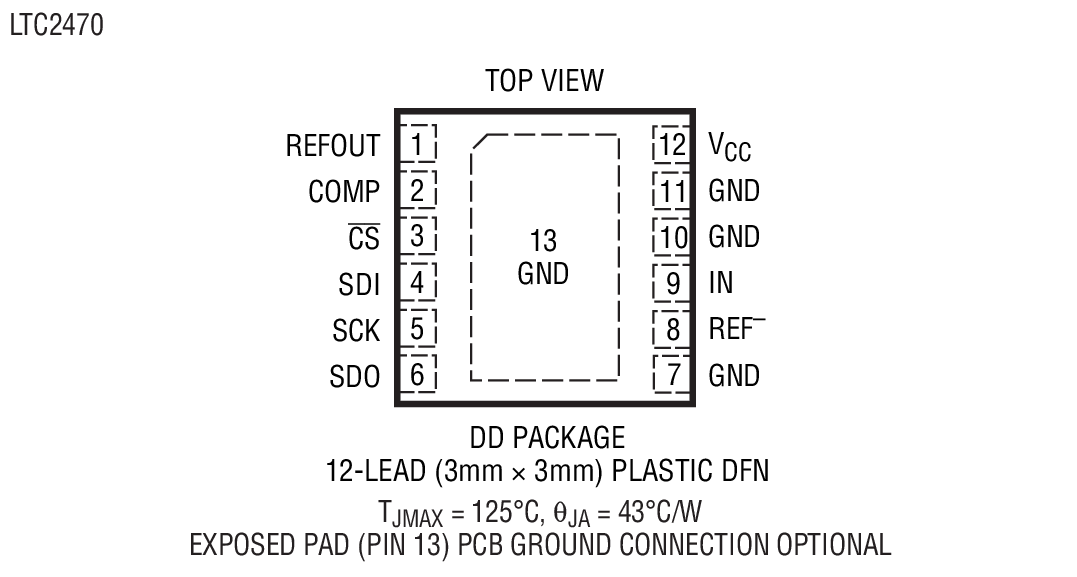

- 3mm×3mmの12ピン小型DFNパッケージおよびMSOPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

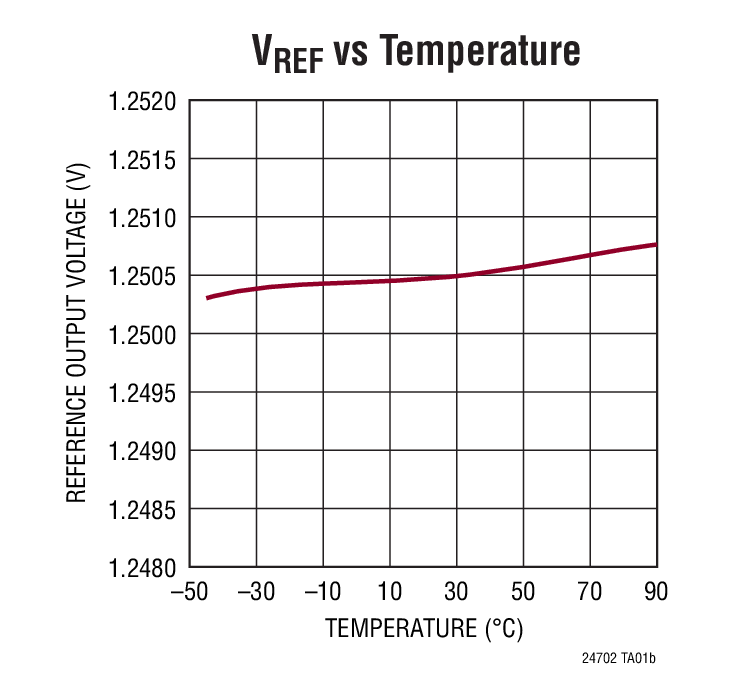

LTC2470/LTC2472は、高精度リファレンスを内蔵し、208spsまたは833spsの出力レートを選択できる小型の16ビットA/Dコンバータです。これらのデバイスは2.7V～5.5Vの単電源を使用し、SPIインタフェースを介して通信します。LTC2470は入力範囲が0V～VREFのシングルエンド入力であり、LTC2472は入力範囲が±VREFの差動入力です。どちらのA/Dコンバータもドリフト性能が2ppm/ºCで初期精度が0.1%の1.25Vリファレンスを内蔵しています。これらのA/Dコンバータは3mm×3mmの12ピンDFNパッケージまたはMSOP-12パッケージで供給されます。発振器を内蔵しており、変換実行時の待ち時間がないので、多重化アプリケーションに対応できます。LTC2470/LTC2472は従来のデルタシグマ・コンバータと比べて平均入力電流が数桁少ない独自の入力サンプリング手法を採用しています。
LTC2470/LTC2472は1回の変換ごとにコンバータの電源を自動的に遮断します。また、リファレンスの電源を遮断するよう設定することもできます。A/Dコンバータとリファレンスの両方の電源が遮断されると、電源電流は200nAまで減少します。
LTC2470/LTC2472では、208spsまたは833spsの出力レートをユーザが選択可能であり、オーバーサンプリング率が大きい（208spsで8,192、833spsで2,048）ので、アンチエイリアシングの要件が緩和されます。
アプリケーション
- システム・モニタ
- 環境モニタ
- 直接の温度測定
- 計測機器
- 産業用プロセス制御
- データ収集
- 組み込みA/Dコンバータのアップグレード
データシートを表示
日本語
LTC2470/LTC2472: 208 sps ／ 833 sps を選択可能で最大 10 ppm ／ °C の高精度リファレンスを内蔵した 16 ビット I2C ΔΣ A/D コンバータ データシート
データシートご利用上の注意質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC2470
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
データシート
-
ユーザ・ガイド
-
アプリケーション・ノート
-
すべて
-
English
-
日本語
データシート
2
信頼性データ
1
31.35 K
ユーザ・ガイド
1
442.00K
アプリケーション・ノート
2
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC2470CDD#PBF |
12-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LTC2470CDD#TRPBF |
12-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LTC2470CMS#PBF |
12-Lead MSOP
|
|
|
| LTC2470CMS#TRPBF |
12-Lead MSOP
|
|
|
| LTC2470IDD#PBF |
12-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LTC2470IDD#TRPBF |
12-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LTC2470IMS#PBF |
12-Lead MSOP
|
|
|
| LTC2470IMS#TRPBF |
12-Lead MSOP
|
|
- LTC2470CDD#PBF
- ピン／パッケージ図
-
12-Lead DFN (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2470CDD#TRPBF
- ピン／パッケージ図
-
12-Lead DFN (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2470CMS#PBF
- ピン／パッケージ図
-
12-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2470CMS#TRPBF
- ピン／パッケージ図
-
12-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2470IDD#PBF
- ピン／パッケージ図
-
12-Lead DFN (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2470IDD#TRPBF
- ピン／パッケージ図
-
12-Lead DFN (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2470IMS#PBF
- ピン／パッケージ図
-
12-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2470IMS#TRPBF
- ピン／パッケージ図
-
12-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 5, 2024
- 24_0004
Epoxy Change from Henkel 8290 to 8290A for MSOP (3)
LTC2470CMS#PBF
製造中
LTC2470CMS#TRPBF
製造中
LTC2470IMS#PBF
製造中
LTC2470IMS#TRPBF
製造中
2 4, 2020
- 20_0129
Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC
LTC2470CMS#PBF
製造中
LTC2470CMS#TRPBF
製造中
LTC2470IMS#PBF
製造中
LTC2470IMS#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 5, 2024
- 24_0004
Epoxy Change from Henkel 8290 to 8290A for MSOP (3)
LTC2470CMS#PBF
製造中
LTC2470CMS#TRPBF
製造中
LTC2470IMS#PBF
製造中
LTC2470IMS#TRPBF
製造中
2 4, 2020
- 20_0129
Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC
LTC2470CMS#PBF
製造中
LTC2470CMS#TRPBF
製造中
LTC2470IMS#PBF
製造中
LTC2470IMS#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
I<sup>2</sup>Cアイソレータ1 |
||||
|
製造中 |
±12.5Vおよび5Vの可変安定化電源を備えたSPI/デジタルまたはI2C対応のμModuleアイソレータ |
|||
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット 1
DC1628A
LTC2470, Selectable 208sps/833sps 16-Bit ΔΣ ADCs with 10ppm/°C Max Precision Reference. (Requires DC590B)
製品の詳細

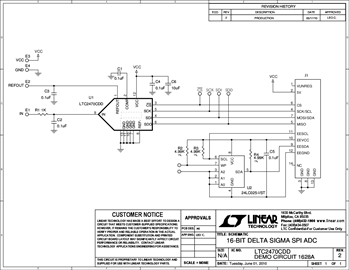

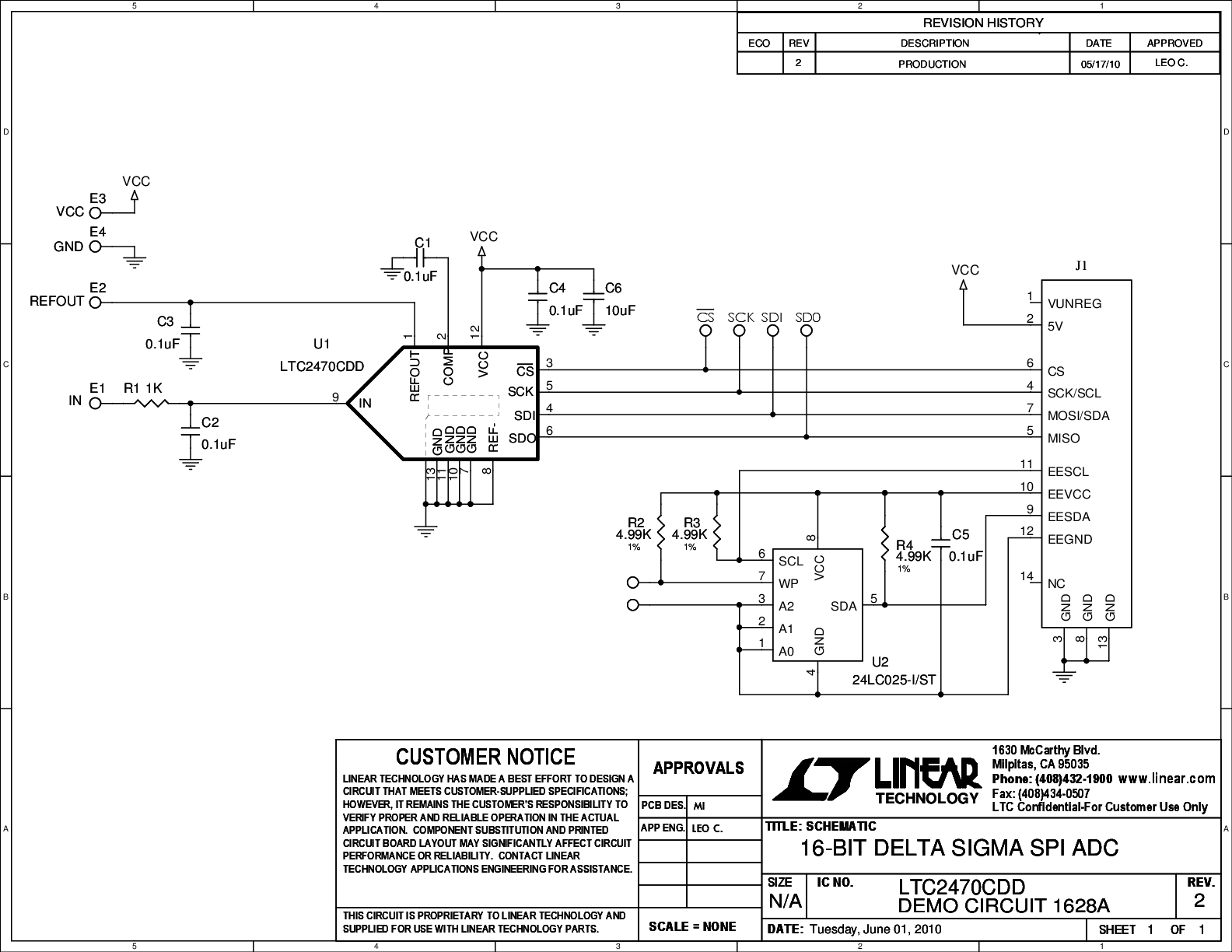

DC1628A: Demo Board for the LTC2470 Selectable 208sps/833sps, 16-Bit ΔΣ ADCs with 10ppm/°C Max Precision Reference.
