特長
- 16ビット分解能、ミッシング・コードなし
- 内部リファレンス、高精度10ppm/°C (最大)
- シングルエンド(LTC2461) または差動(LTC2463)
- オフセット誤差： 2LSB (標準)
- 利得誤差： 0.01% (標準)
- 1秒あたりの変換回数： 60
- 多重化アプリケーションに対応する単一変換セトリング時間
- 消費電流： 1.5mA
- スリープ電流： 200nA
- 内部発振器：外付け部品不要
- 2つのアドレスと1つの同期用グローバル・アドレスを備えた2線I2C インタフェース
- 超小型12ピン3mm × 3mm DFNおよびMSOPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC2461/LTC2463は、高精度リファレンスを内蔵した超小型16ビットADCです。これらのデバイスは2.7V～5.5Vの単一電源を使用し、I2Cインタフェースを介して通信します。 LTC2461は0V～1.25Vのシングルエンド入力、LTC2463は 1.25Vまでの差動入力です。どちらのADCも、ドリフト性能2ppm/°C、初期精度0.1%の1.25Vリファレンスを内蔵し、 12ピン3mm × 3mm DFNパッケージまたはMSOP-12 パッケージで供給されます。発振器を内蔵し、待ち時間なしで変換を行うので、多重化アプリケーションに対応できます。LTC2461/LTC2463 は従来のデルタシグマ・コンバータと比べて平均入力電流が数桁少ない独自の入力サンプリング手法を採用しています。
1回の変換の後、LTC2461/LTC2463は自動的にコンバータをパワーダウンします。また、リファレンスをパワーダウンするように設定することもできます。ADC とリファレンスの両方がパワーダウンすると、消費電流は200nAまで減少します。
LTC2461/LTC2463は1秒あたり60回の変換でサンプリング可能で、この非常に大きなオーバーサンプリング率により、アンチエイリアシングの要件が大幅に緩和されます。どちらのデバイスも、ユーザに透過的な連続内部オフセットおよびフルスケール較正アルゴリズムを採用しているので、動作温度範囲にわたり経時的に高精度が保証されます。
アプリケーション
- システム・モニタ
- 環境モニタ
- 直接温度測定
- 計測
- データ収集
- 組込みADC のアップグレード
データシートを表示
3
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC2463
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
データシート
-
ユーザ・ガイド
-
すべて
-
English
-
日本語
データシート
2
信頼性データ
1
31.35 K
ユーザ・ガイド
1
232.00K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
デバイス・ドライバ 1
プレス・リリース 1
製品セレクタ・カード 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC2463CDD#PBF |
12-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LTC2463CDD#TRPBF |
12-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LTC2463CMS#PBF |
12-Lead MSOP
|
|
|
| LTC2463CMS#TRPBF |
12-Lead MSOP
|
|
|
| LTC2463IDD#PBF |
12-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LTC2463IDD#TRPBF |
12-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LTC2463IMS#PBF |
12-Lead MSOP
|
|
|
| LTC2463IMS#TRPBF |
12-Lead MSOP
|
|
- LTC2463CDD#PBF
- ピン／パッケージ図
-
12-Lead DFN (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2463CDD#TRPBF
- ピン／パッケージ図
-
12-Lead DFN (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2463CMS#PBF
- ピン／パッケージ図
-
12-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2463CMS#TRPBF
- ピン／パッケージ図
-
12-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2463IDD#PBF
- ピン／パッケージ図
-
12-Lead DFN (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2463IDD#TRPBF
- ピン／パッケージ図
-
12-Lead DFN (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2463IMS#PBF
- ピン／パッケージ図
-
12-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2463IMS#TRPBF
- ピン／パッケージ図
-
12-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 5, 2024
- 24_0004
Epoxy Change from Henkel 8290 to 8290A for MSOP (3)
LTC2463CMS#PBF
製造中
LTC2463CMS#TRPBF
製造中
LTC2463IMS#PBF
製造中
LTC2463IMS#TRPBF
製造中
2 4, 2020
- 20_0129
Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC
LTC2463CMS#PBF
製造中
LTC2463CMS#TRPBF
製造中
LTC2463IMS#PBF
製造中
LTC2463IMS#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 5, 2024
- 24_0004
Epoxy Change from Henkel 8290 to 8290A for MSOP (3)
LTC2463CMS#PBF
製造中
LTC2463CMS#TRPBF
製造中
LTC2463IMS#PBF
製造中
LTC2463IMS#TRPBF
製造中
2 4, 2020
- 20_0129
Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC
LTC2463CMS#PBF
製造中
LTC2463CMS#TRPBF
製造中
LTC2463IMS#PBF
製造中
LTC2463IMS#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
デバイス・ドライバ
評価用ソフトをお探しですか？ ここで見つけることができます。
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット 1

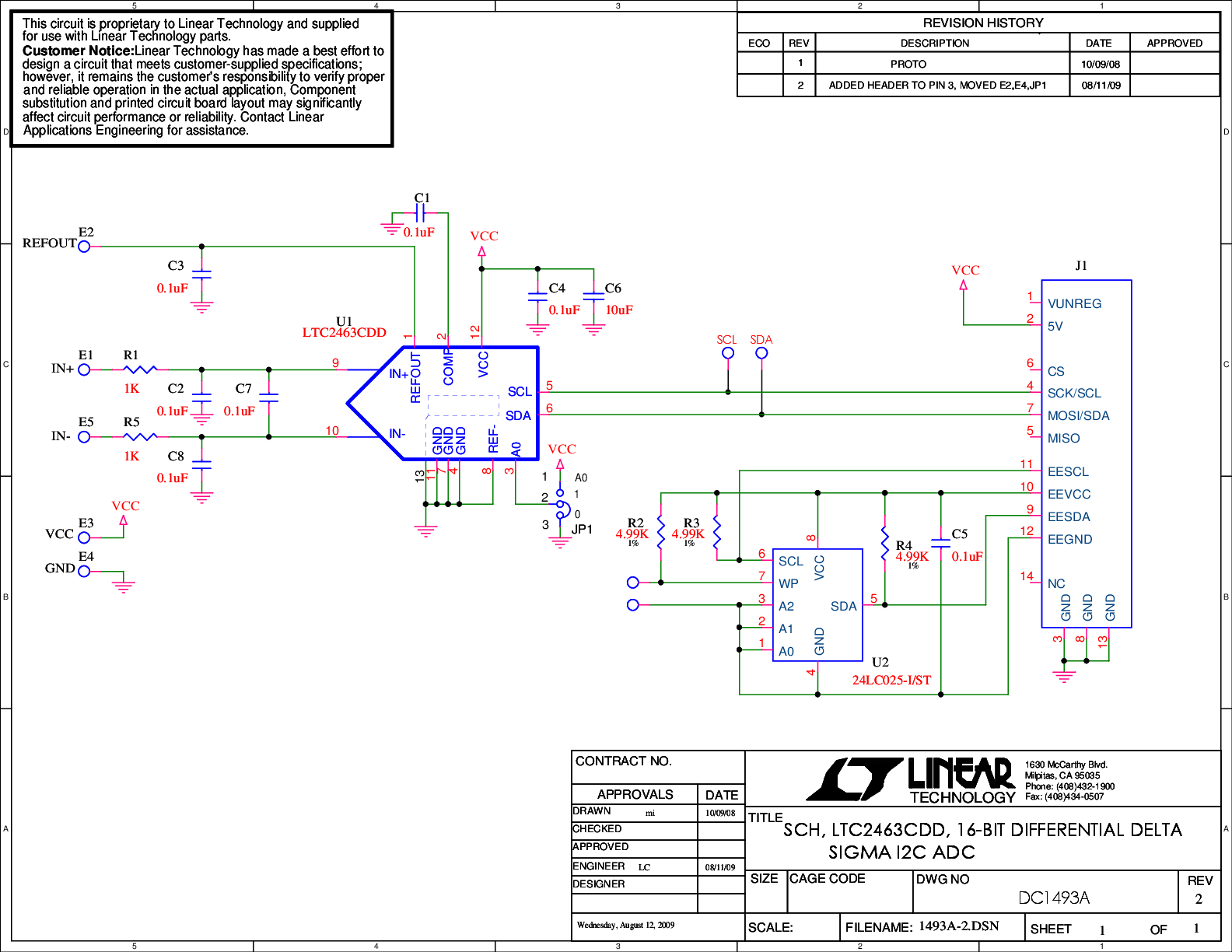

DC1493A
