LTC2462

最大10ppm/℃の 高精度リファレンスを内蔵した 超小型16ビットΔΣ ADC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$2.01
機能
  • 16ビット分解能、ミッシング・コードなし
  • 内部リファレンス、高精度10ppm/℃ (最大)
  • シングルエンド(LTC2460)または差動(LTC2462)
  • オフセット誤差:2LSB
  • 利得誤差:0.01%
  • 1秒あたりの変換回数:60回
  • 多重化アプリケーションに対応する単一変換セトリング時間
  • 自動シャットダウン付き1サイクル動作
  • 消費電流:1.5mA
  • スリープ電流:2μA(最大)
  • 内部発振器 - 外付け部品不要
  • SPIインタフェース
  • 超小型12ピン3mm × 3mm DFNおよびMSOPパッケージ
製品概要
show more Icon

LTC2460/LTC2462は、高精度リファレンスを内蔵した超小型16ビットADCです。これらのデバイスは2.7V~5.5Vの単一電源を使用し、SPIインタフェースを介して通信します。LTC2460は0V~VREFのシングルエンド入力、LTC2462は±VREFまでの差動入力です。どちらのADCも、ドリフト性能2ppm/℃、初期精度0.1%の1.25Vリファレンスを内蔵し、12ピン3mm × 3mm DFNパッケージまたはMSOP-12 パッケージで供給されます。発振器を内蔵し、待ち時間なしで変換を行うので、多重化アプリケーションに対応できます。LTC2460/LTC2462は従来のデルタシグマ・コンバータと比べて平均入力電流が数桁少ない独自の入力サンプリング手法を採用しています。

1回の変換の後、LTC2460/LTC2462は自動的にコンバータをパワーダウンします。また、リファレンスをパワーダウンするように設定することもできます。ADCとリファレンスの両方がパワーダウンすると、消費電流は200nAまで減少します。

LTC2460/LTC2462は1秒あたり60回の変換でサンプリング可能で、この非常に大きなオーバーサンプリング率により、アンチエイリアシングの要件が大幅に緩和されます。どちらのデバイスも、ユーザーに透過的な連続内部オフセットおよびフルスケール較正アルゴリズムを採用しているので、動作温度範囲にわたり経時的に高精度が保証されます。


アプリケーション

  • システム・モニタ
  • 環境モニタ
  • 直接温度測定
  • 計測
  • 産業用プロセス制御
  • データ収集
  • 組込みADCのアップグレード

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$2.01

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2462CDD#PBF
  • HTML
  • HTML
LTC2462CDD#TRPBF
  • HTML
  • HTML
LTC2462CMS#PBF
  • HTML
  • HTML
LTC2462CMS#TRPBF
  • HTML
  • HTML
LTC2462IDD#PBF
  • HTML
  • HTML
LTC2462IDD#TRPBF
  • HTML
  • HTML
LTC2462IMS#PBF
  • HTML
  • HTML
LTC2462IMS#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0129

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LTC2462CMS#PBF

製造中

LTC2462CMS#TRPBF

製造中

LTC2462IMS#PBF

製造中

LTC2462IMS#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0129

arrow down

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LTC2462CMS#PBF

製造中

LTC2462CMS#TRPBF

製造中

LTC2462IMS#PBF

製造中

LTC2462IMS#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

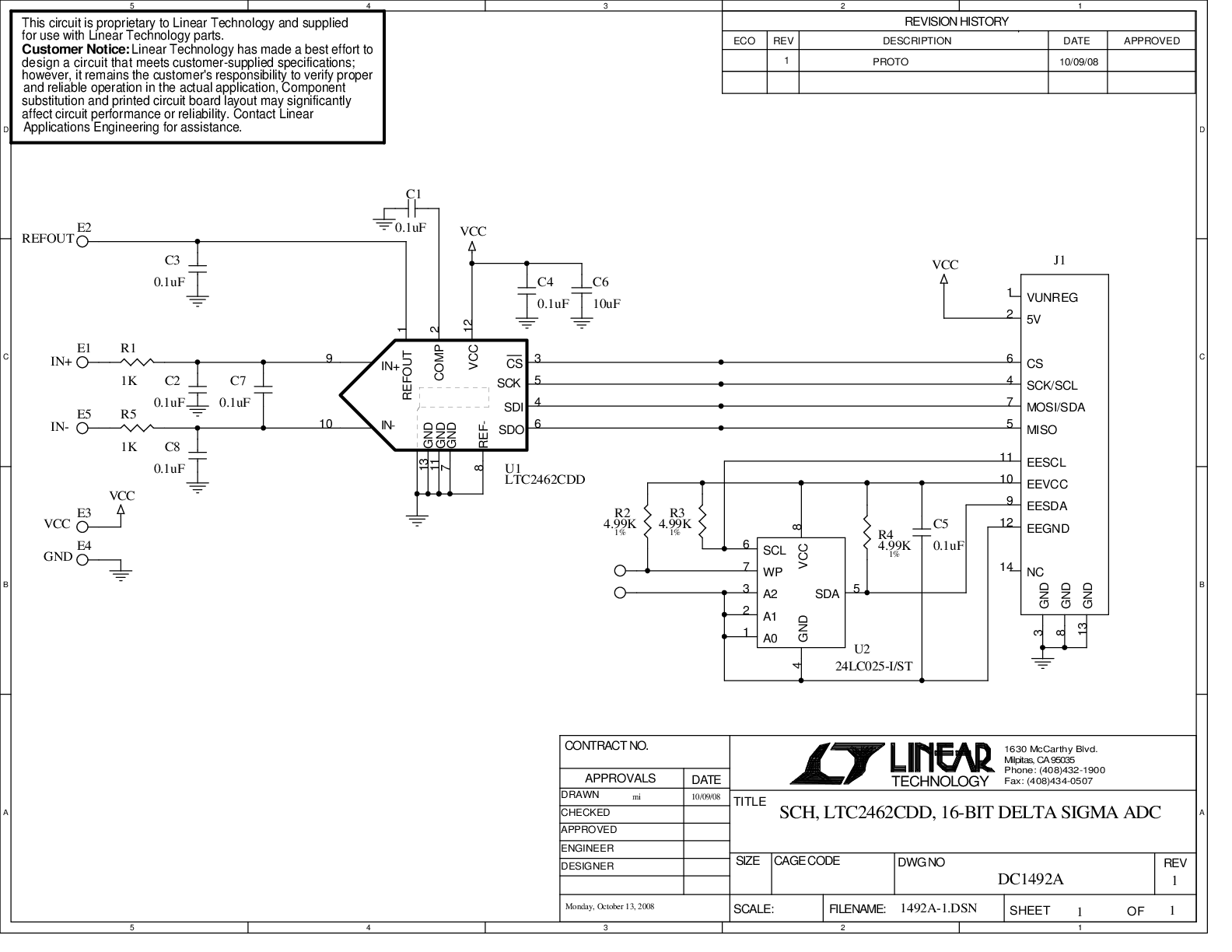

DC1492A

LTC2462 | 16-Bit SPI Differential ∆Σ ADC with 10ppm Max Internal Reference, Requires DC590

zoom

DC1492A

LTC2462 | 16-Bit SPI Differential ∆Σ ADC with 10ppm Max Internal Reference, Requires DC590

LTC2462 | 16-Bit SPI Differential ∆Σ ADC with 10ppm Max Internal Reference, Requires DC590

製品の詳細

DC1492A: Demo Board for the LTC2462 Ultra-Tiny, 16-Bit ΔΣ ADCs with 10ppm/°C Max Precision Reference.
