製品概要
機能と利点
- 16ビット分解能、ミッシング・コードなし
- 内部リファレンス、高精度10ppm/°C (最大)
- シングルエンド(LTC2461) または差動(LTC2463)
- オフセット誤差： 2LSB (標準)
- 利得誤差： 0.01% (標準)
- 1秒あたりの変換回数： 60
- 多重化アプリケーションに対応する単一変換セトリング時間
- 消費電流： 1.5mA
- スリープ電流： 200nA
- 内部発振器：外付け部品不要
- 2つのアドレスと1つの同期用グローバル・アドレスを備えた2線I2C インタフェース
- 超小型12ピン3mm × 3mm DFNおよびMSOPパッケージ
製品概要
LTC2461/LTC2463は、高精度リファレンスを内蔵した超小型16ビットADCです。これらのデバイスは2.7V～5.5Vの単一電源を使用し、I2Cインタフェースを介して通信します。 LTC2461は0V～1.25Vのシングルエンド入力、LTC2463は 1.25Vまでの差動入力です。どちらのADCも、ドリフト性能2ppm/°C、初期精度0.1%の1.25Vリファレンスを内蔵し、 12ピン3mm × 3mm DFNパッケージまたはMSOP-12 パッケージで供給されます。発振器を内蔵し、待ち時間なしで変換を行うので、多重化アプリケーションに対応できます。LTC2461/LTC2463 は従来のデルタシグマ・コンバータと比べて平均入力電流が数桁少ない独自の入力サンプリング手法を採用しています。
1回の変換の後、LTC2461/LTC2463は自動的にコンバータをパワーダウンします。また、リファレンスをパワーダウンするように設定することもできます。ADC とリファレンスの両方がパワーダウンすると、消費電流は200nAまで減少します。
LTC2461/LTC2463は1秒あたり60回の変換でサンプリング可能で、この非常に大きなオーバーサンプリング率により、アンチエイリアシングの要件が大幅に緩和されます。どちらのデバイスも、ユーザに透過的な連続内部オフセットおよびフルスケール較正アルゴリズムを採用しているので、動作温度範囲にわたり経時的に高精度が保証されます。
アプリケーション
- システム・モニタ
- 環境モニタ
- 直接温度測定
- 計測
- データ収集
- 組込みADC のアップグレード
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R461 Reliability Data3/22/2018
-

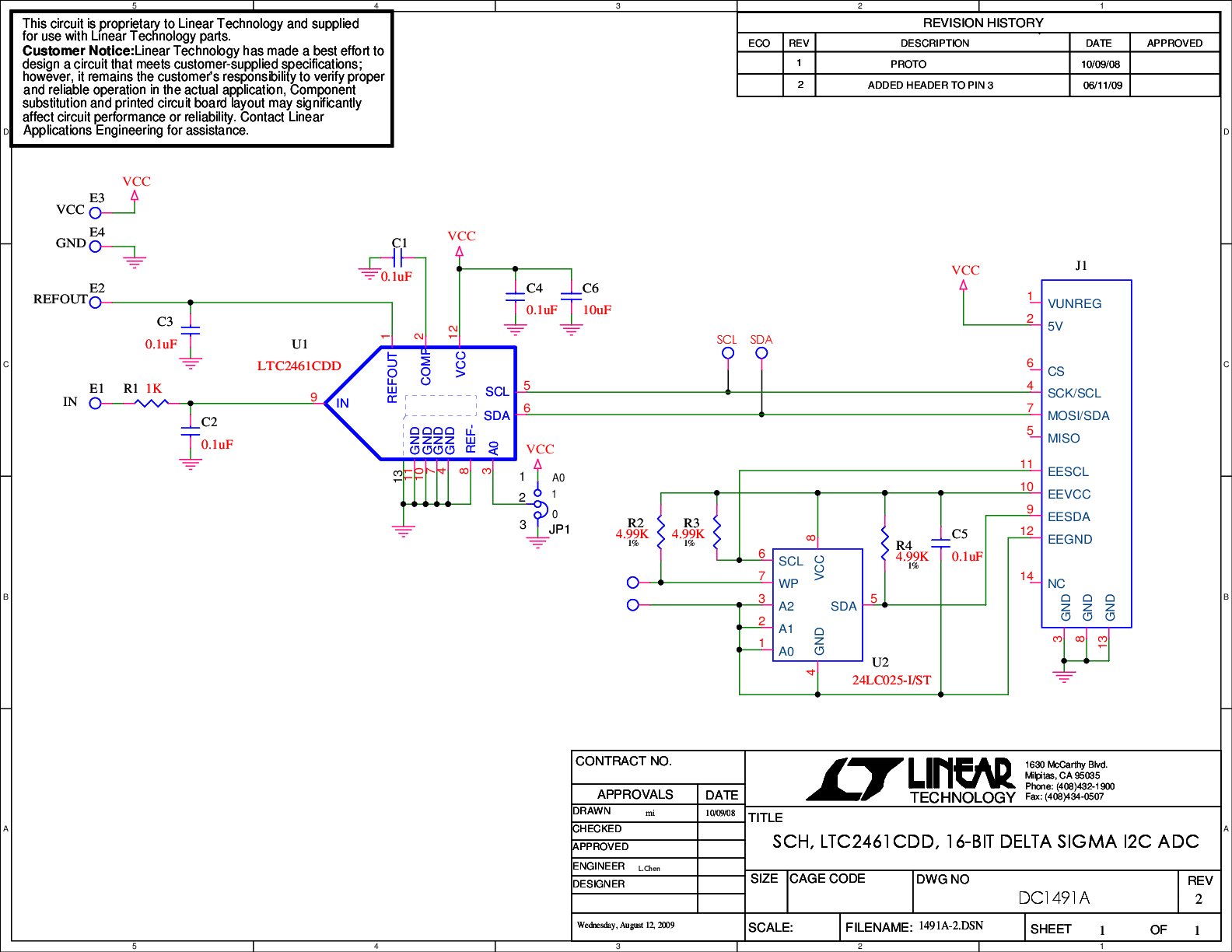

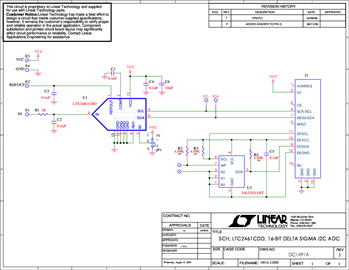

DC1491A - Demo Manual5/17/2010
-
No Latencyデルタシグマ™ADC11/21/2012
-
Ultra-Tiny 16-Bit ΔΣ ADC Family6/29/2010
ツールおよびシミュレーション
Linduino
Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。
