LTC2451

I2Cインターフェース付きの超小型、差動16ビットΔΣ ADC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$1.41
機能
  • GND~VCCのシングルエンド入力範囲
  • RMSノイズ:0.02LSB

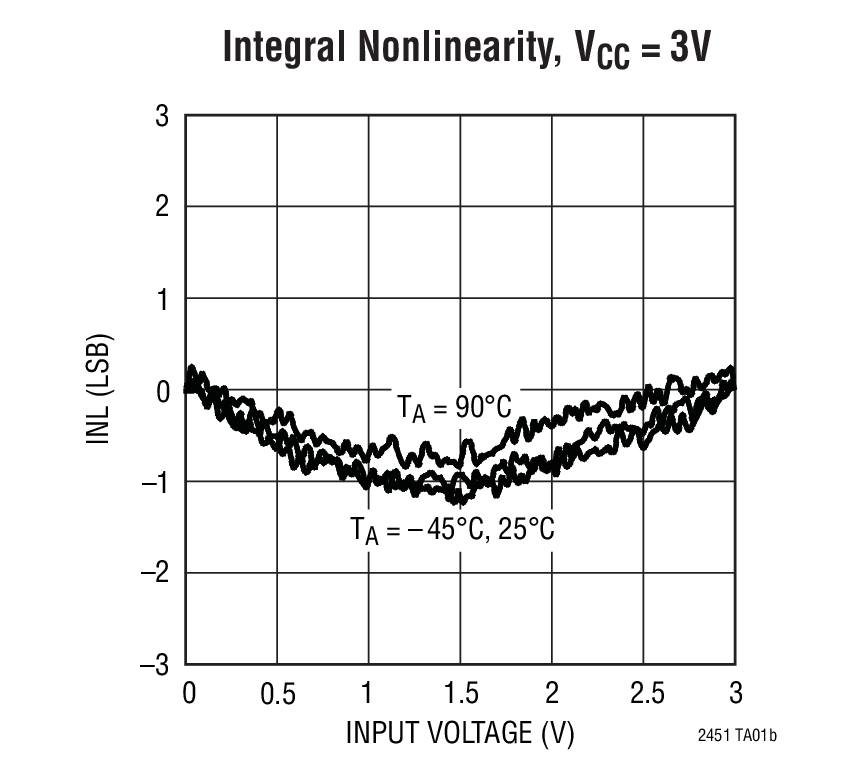

  • INLが2LSB、ミッシングコードなし
  • オフセット誤差:1LSB
  • フルスケール誤差:4LSB
  • 設定可能な1秒あたり変換回数:30または60
  • 多重化アプリケーションに対応する単一変換セトリング時間
  • 自動シャットダウン付き1サイクル動作
  • 消費電流:400μA
  • スリープ電流:0.2μA
  • 内部発振器 ― 外付け部品不要
  • 2.7V~5.5Vの単一電源動作
  • 2線I2Cインターフェース

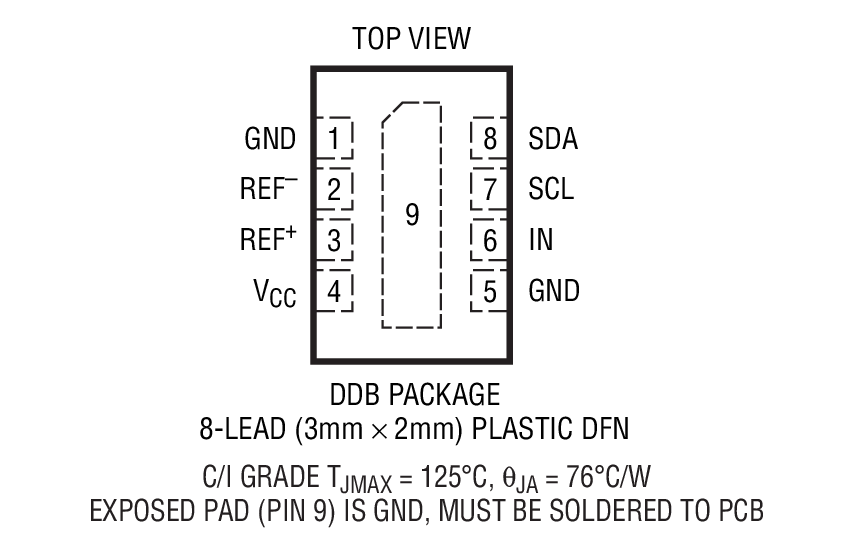

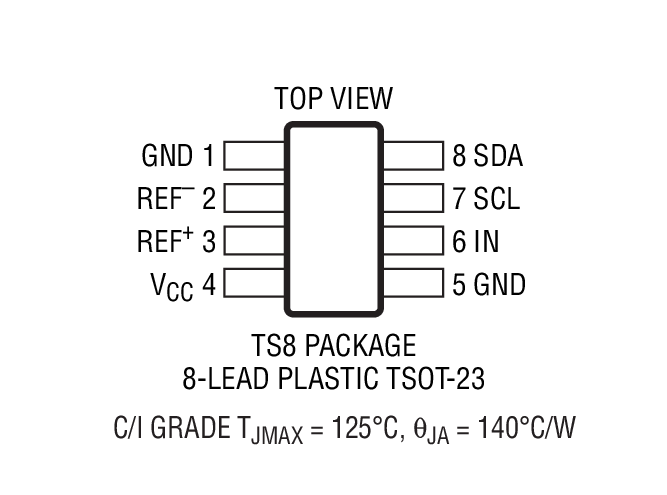

  • 超小型(3mm×2mm)DFNまたはTSOT-23パッケージ
製品概要
show more Icon

LTC2451は超小型の16ビット・アナログ-デジタル・コンバータです。LTC2451は2.7V~5.5V単一電源を使用し、シングルエンドのアナログ入力電圧を受け入れ、I2Cインターフェースを介して通信します。このADCは、8ピン(3mm×2mm)DFNパッケージで供給されます。このデバイスは外付け部品を必要としない発振器を内蔵しています。コンバータ・コアとしてデルタシグマ変調器を使用し、多重化アプリケーション向けに単一サイクル・セトリング時間を実現します。LTC2451は、従来のデルタシグマ・コンバータと比べて平均入力サンプリング電流が数桁少ない独自の入力サンプリング手法を採用しています。

LTC2451は1秒当たり最大60回の変換が可能で、この非常に大きなオーバーサンプリング率により、アンチエリアシングの要件が大幅に緩和されています。30Hzモードでは、LTC2451はユーザからは見えない連続的な内部オフセット較正アルゴリズムを採用しているので、時間の経過および動作温度範囲において高精度が保証されます。このコンバータはREF+およびREF-の外部ピンを装備し、入力電圧範囲はVREF-からVREF+までです。VREF+=VCCでVREF-=GNDの場合、入力電圧範囲はGND~VCCになる可能性があります。

1回の変換の後、LTC2451は自動的にスリープモードになり、消費電流が0.2μA以下に減少します。ユーザが毎秒1回ADCを読み出す場合、LTC2451が2.7Vの電源から消費するのは平均50μW以下です。


アプリケーション

  • システム・モニタ
  • 環境モニタ
  • 直接温度測定
  • 計測
  • 産業用プロセス制御
  • データ収集
  • 組込みADCのアップグレード

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$1.41

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2451CDDB#TRMPBF
  • HTML
  • HTML
LTC2451CDDB#TRPBF
  • HTML
  • HTML
LTC2451CTS8#TRMPBF
  • HTML
  • HTML
LTC2451CTS8#TRPBF
  • HTML
  • HTML
LTC2451IDDB#TRMPBF
  • HTML
  • HTML
LTC2451IDDB#TRPBF
  • HTML
  • HTML
LTC2451ITS8#TRMPBF
  • HTML
  • HTML
LTC2451ITS8#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

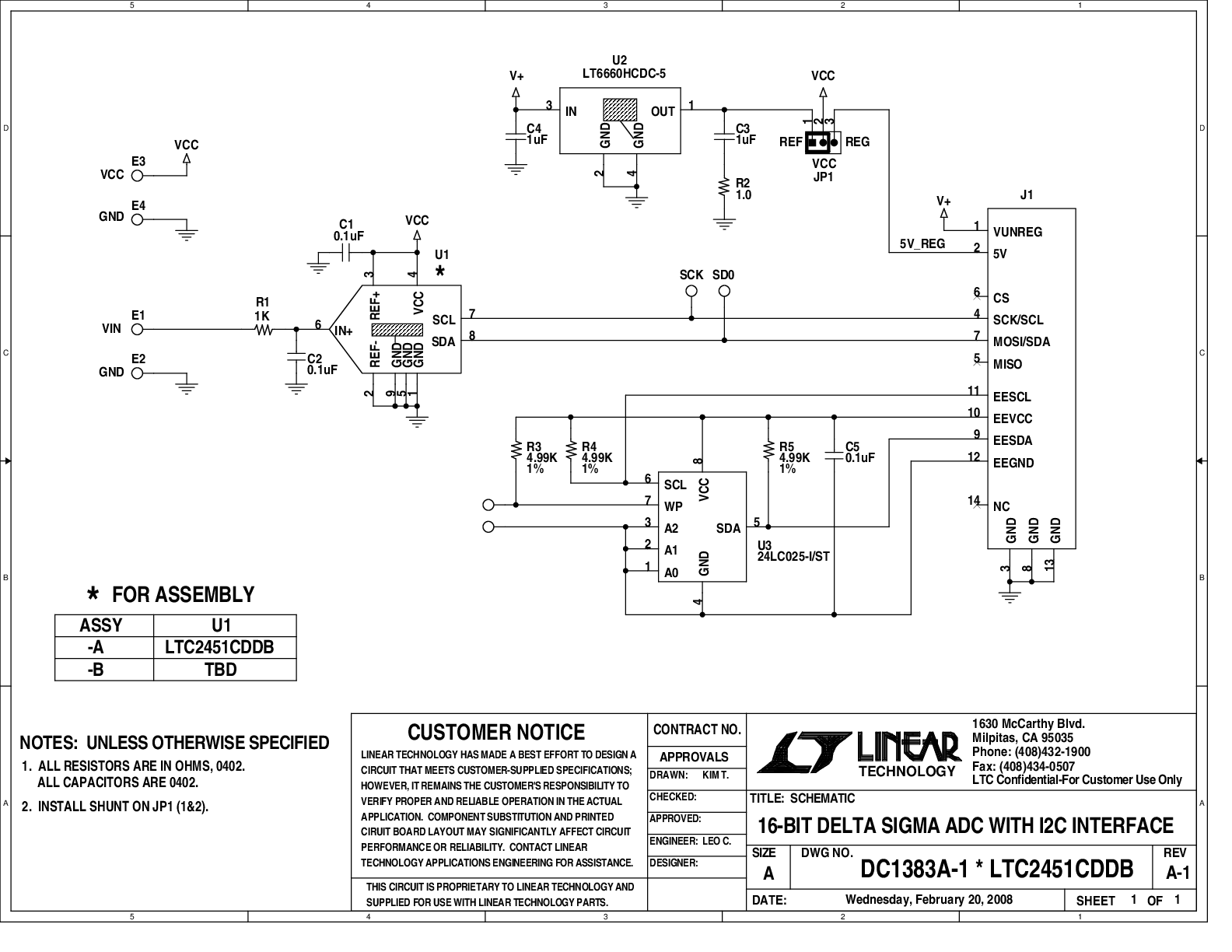

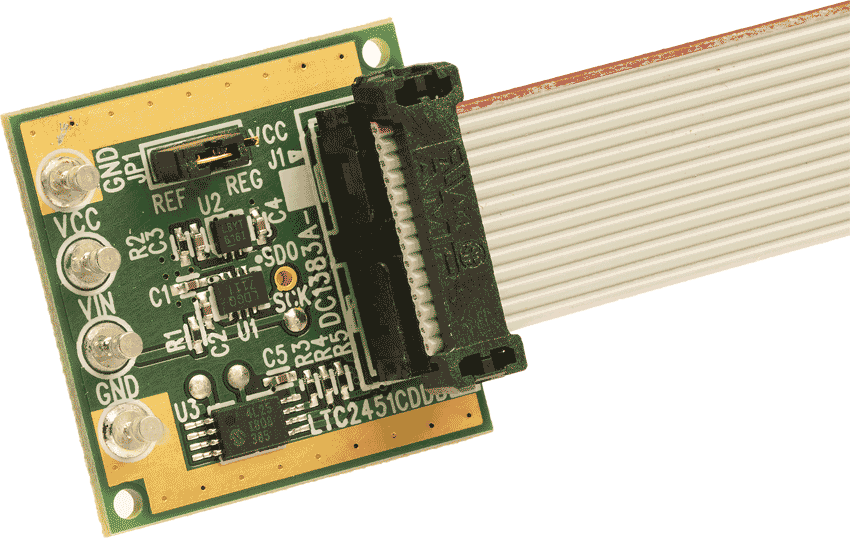

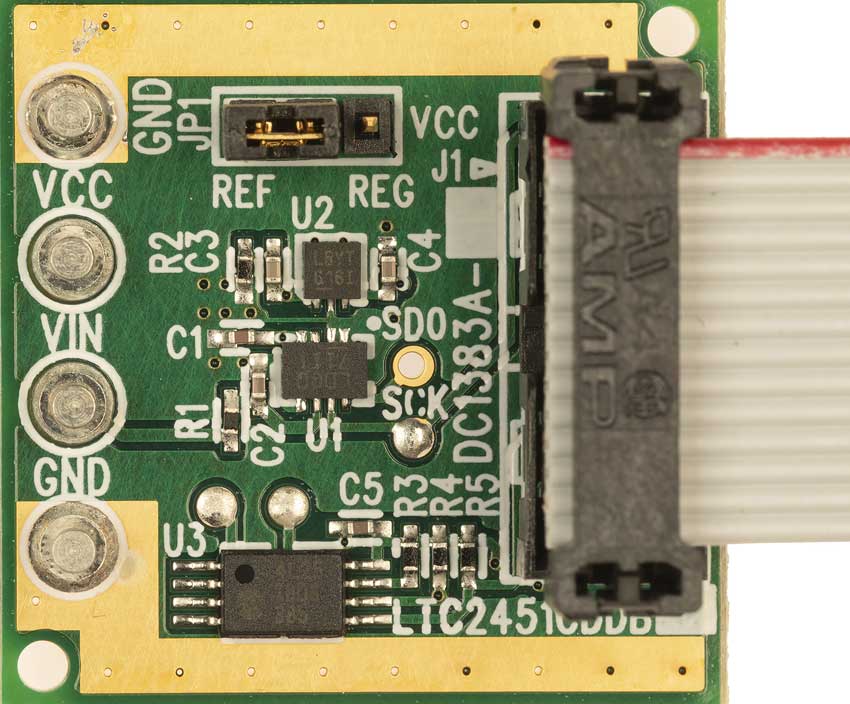

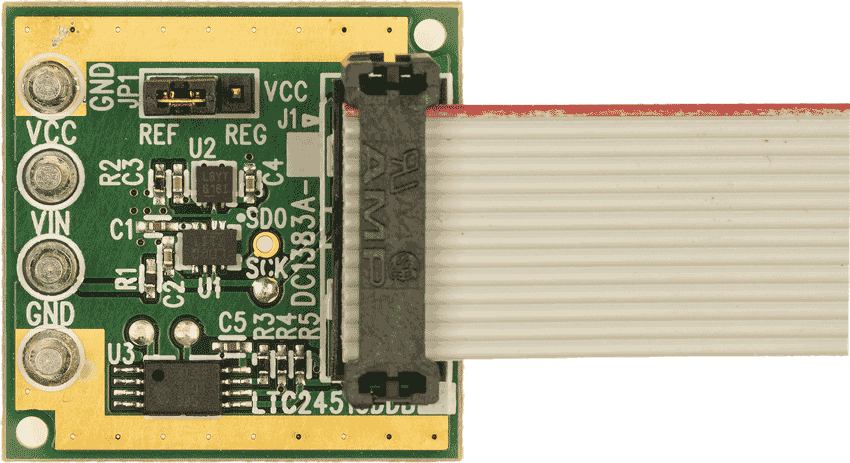

DC1383A-A

LTC2451: 16-bit Single-Ended I2C Ultra-Tiny ADC (Requires DC590)
