製品概要
機能と利点
- 小型MSOP-10パッケージの20ビットADC
- 1チャネルまたは2チャネル入力
- 2.7V～5.5Vの単一電源動作
- 低消費電流（200μA）および自動シャットダウン
- 自動チャネル選択（ピンポン方式）（LTC2422）
- 待ち時間なし：デジタル・フィルタが1変換サイクルで安定
- INL 8ppm、ミッシング・コードなし
- フルスケール誤差：4ppm
- オフセット：0.5ppm
- ノイズ：1.2ppm
- リファレンスおよびグランド･センス対応のゼロ･スケールおよびフル･スケール設定
- 内部発振器 － 外付け部品が不要
- 最小110dB、50Hz/60Hzのノッチ・フィルタ
- リファレンス入力電圧：0.1V～VCC
- ライブ・ゼロ－拡張入力範囲により12.5%のオーバーレンジおよびアンダーレンジに対応可能
- LTC2401/LTC2402とピン・コンパチブル
製品概要
LTC2421/LTC2422は、発振器を内蔵しINL 8ppm、RMSノイズ1.2ppm、2.7V～5.5Vで動作する1チャネルおよび2チャネル・マイクロパワー20ビットA/Dコンバータです。これらの超小型デバイスは、デルタシグマ技術と、1サイクルで安定する新しいデジタル・フィルタ・アーキテクチャを採用しています。このため、従来のデルタシグマ･コンバータで見られる待ち時間がなく、マルチプレクス･アプリケーションを簡略化できます。LTC2421/LTC2422は1本のピンを介して、50Hzまたは60Hz±2%で110dB以上の除去比を達成するように構成できます。また、外部発振器によって、1Hz～120Hzの範囲でユーザが定義した除去周波数にドライブすることも可能です。内部発振器には、周波数設定用の部品を外付けする必要はありません。
このコンバータは0.1V～VCCの外部リファレンス電圧を使用できます。LTC2421/LTC2422 は-12.5%・VREF～112.5%・VREF（VREF＝FSSET－EZSSET）の拡張入力変換範囲を備えており、従来のセンサまたは信号処理回路で見られたオフセットやオーバーレンジの問題を円滑に解決します。
LTC2421/LTC2422はSPIおよびMICROWIRE™プロトコルに適合する柔軟な2線または3線デジタル・インタフェースを介して通信します。
アプリケーション
- 秤
- 直接温度測定
- ガス分析器
- 歪みゲージ・トランスジューサ
- 計測
- データ収集
- 産業用プロセス制御
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R380 Reliability Data3/22/2018
-
DC2026C Demo Manual3/29/2016
-

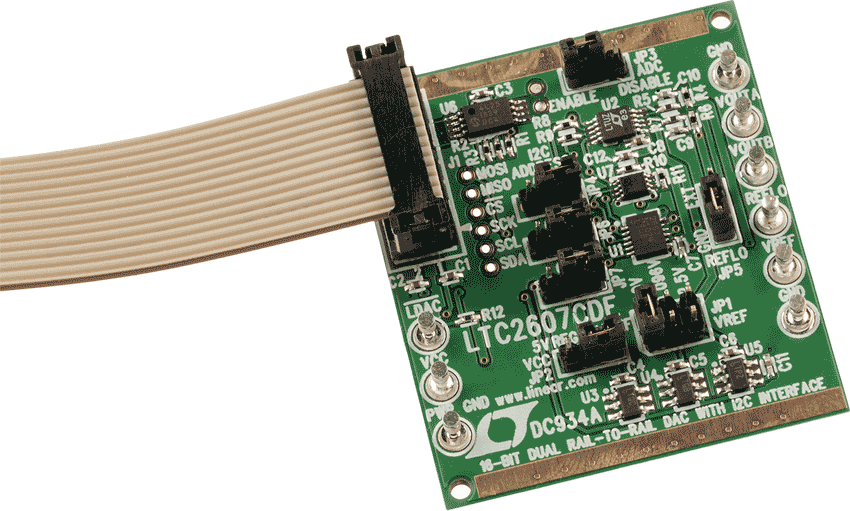

DC934A - Demo Manual6/20/2013
-
