LTC2374-16

SNRが96dBの16ビット、1.6Msps、8チャネルSAR A/Dコンバータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$17.08
機能
  • スループット・レート:1.6Msps
  • 16ビット分解能で欠落コードなし
  • 入力範囲を選択可能な8チャネル・マルチプレクサ
    • 完全差動(±4.096V)
    •  単極性の疑似差動(0V~4.096V)
    •  両極性の疑似差動(±2.048V)

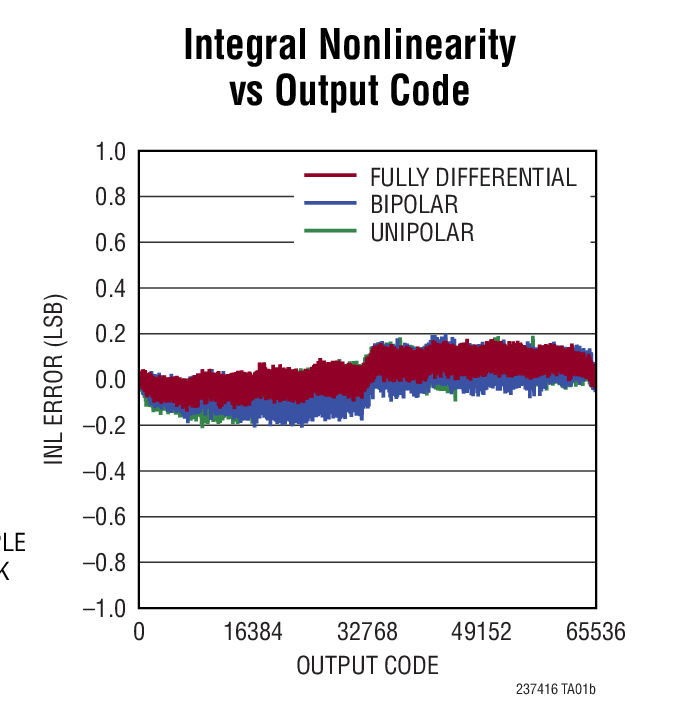

  • INL:±1LSB(最大)
  • SNR:96dB(完全差動)/93dB(疑似差動)(標準、fIN = 1kHz)
  • THD:–114dB(標準、fIN = 1kHz)
  • プログラム可能なシーケンサ
  • デジタル利得の圧縮率を選択可能
  • 5V単電源でI/Oの電圧範囲は1.8V ~5V
  • SPI互換のシリアルI/O
  • 2.048Vのリファレンスおよびリファレンス・バッファを内蔵
  • パイプライン遅延なし、サイクル待ち時間なし
  • 電力損失:55mW(標準)

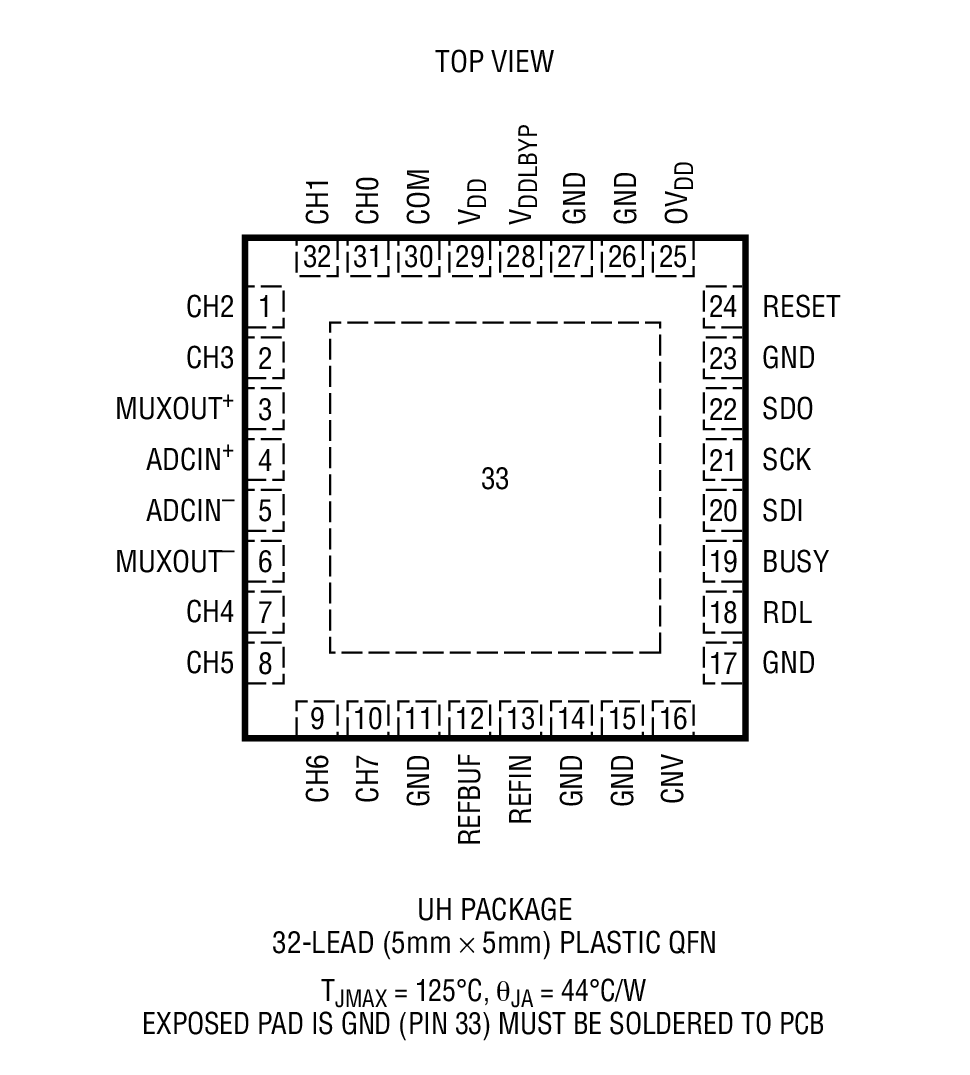

  • 5mm×5mmの32ピンQFNパッケージ
製品概要
show more Icon

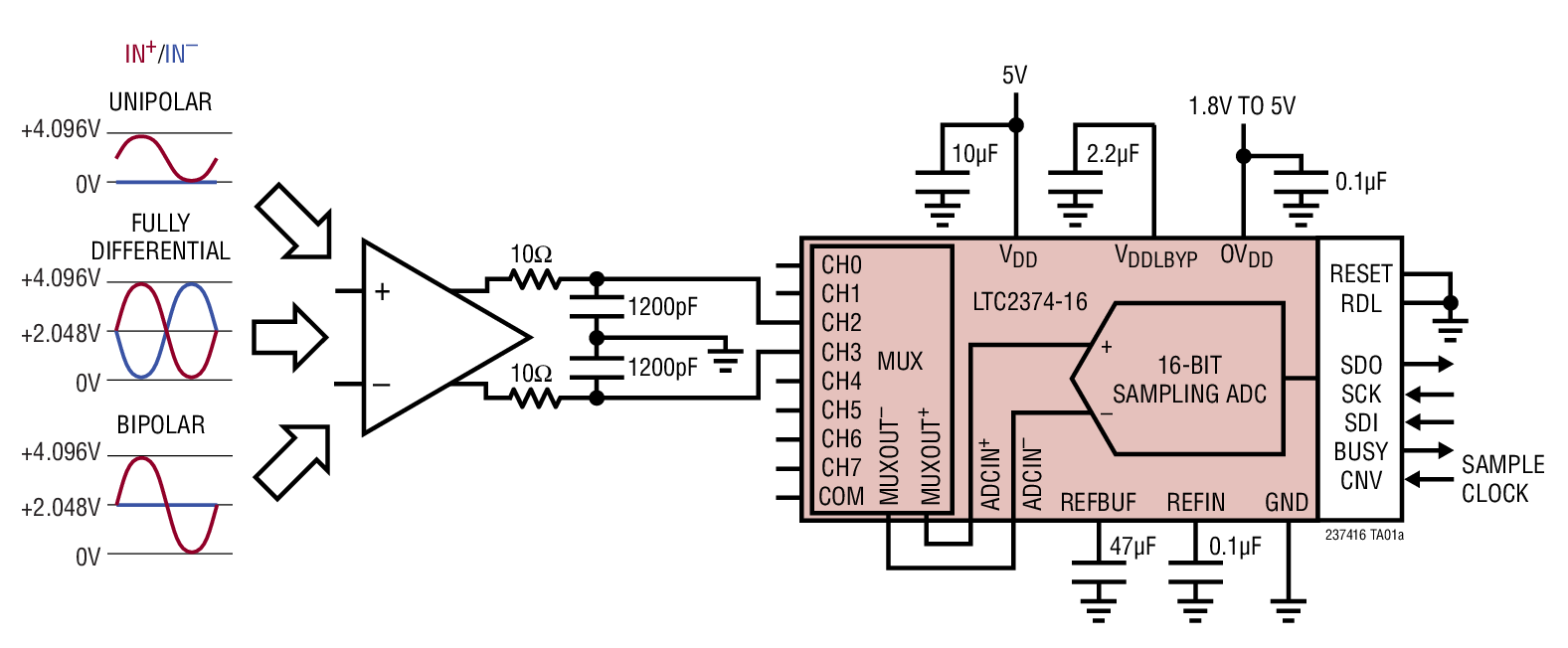

LTC2374-16は、低ノイズの高速8チャネル16ビット逐次比較レジスタ(SAR)A/Dコンバータです。LTC2374-16は5V単電源で動作し、柔軟に構成可能な低クロストーク、8チャネル入力マルチプレクサを内蔵しているので、完全差動、単極性の疑似差動、両極性の疑似差動の各アナログ入力範囲をサポートします。LTC2374-16は、全入力電圧範囲で±1LSBのINL(最大)、16ビットで欠落コードなし、および96dB(完全差動)/93dB(疑似差動)のSNR(標準)を実現します。

LTC2374-16は、低ドリフト(最大20ppm/℃)の2.048V温度補償リファレンスと、シングルショット動作が可能なリファレンス・バッファを内蔵しています。LTC2374-16は、深さが16のシーケンサを介してプログラム可能な1.8V、2.5V、3.3Vおよび5VのロジックをサポートするSPI互換の高速シリアル・インタフェースも内蔵しています。内部発振器が変換時間を設定するので、外部のタイミングに対する配慮は少なくて済みます。

LTC2374-16の電力損失はわずか55mWであり、変換と変換の間は自動的にナップ(低消費電力)モードになるので、サンプリング・レートに比例して電力損失が減少します。非活動期間中の消費電力をさらに節減するため、LTC2374-16の消費電力を300μWまで低減するスリープ・モードも備えています。


アプリケーション

  • プログラム可能なロジック・コントローラ
  • 産業用プロセス制御
  • 高速データ収集
  • ポータブル機器または小型機器
  • ATE(自動試験装置)

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$17.08

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2374CUH-16#PBF
  • HTML
  • HTML
LTC2374CUH-16#TRPBF
  • HTML
  • HTML
LTC2374IUH-16#PBF
  • HTML
  • HTML
LTC2374IUH-16#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC2374CUH-16#PBF

製造中

LTC2374CUH-16#TRPBF

製造中

LTC2374IUH-16#PBF

製造中

LTC2374IUH-16#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC2374CUH-16#PBF

製造中

LTC2374CUH-16#TRPBF

製造中

LTC2374IUH-16#PBF

製造中

LTC2374IUH-16#TRPBF

製造中

評価用キット

評価用キット 1

reference details image

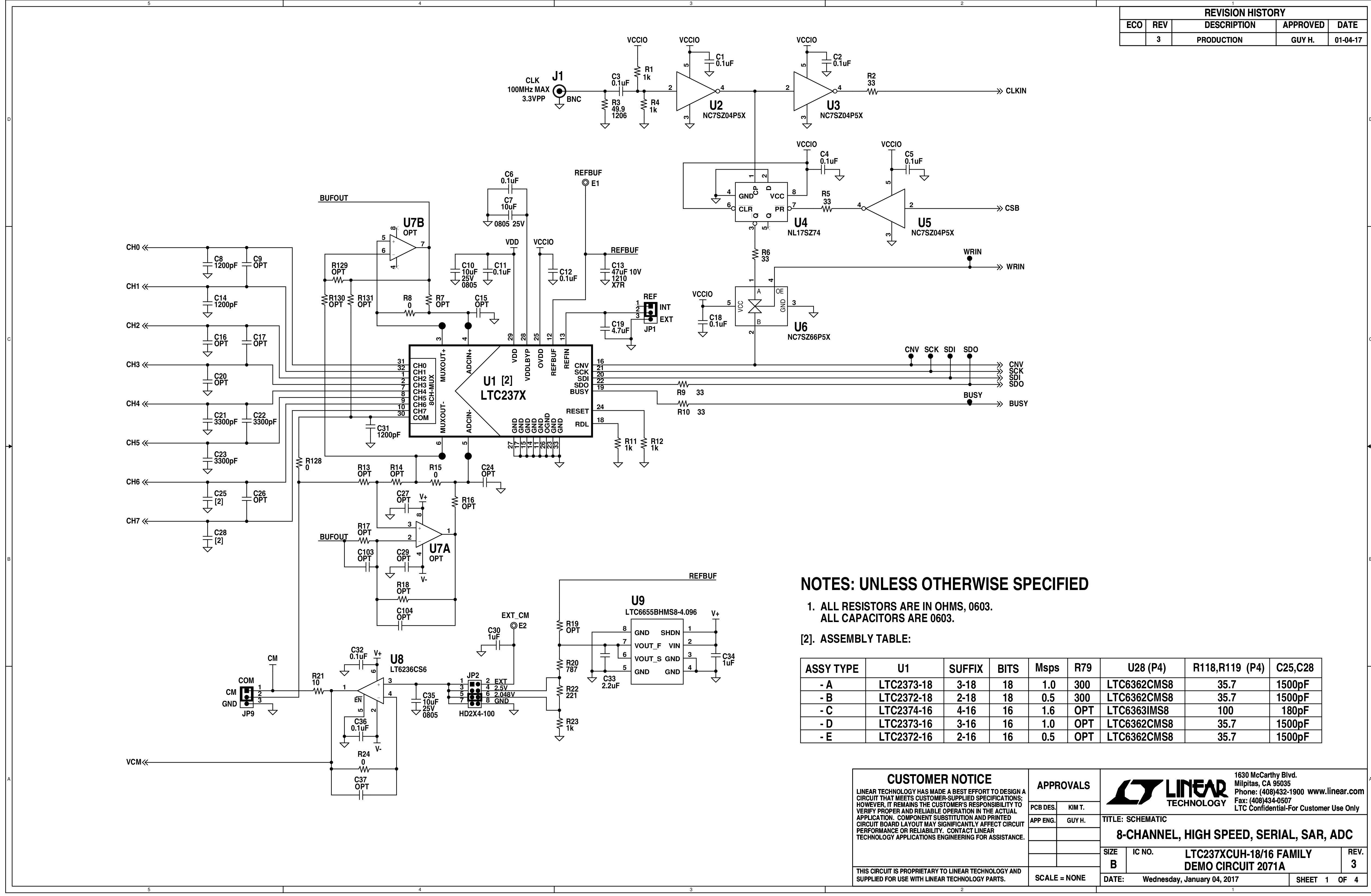

DC2071A-C

LTC2374-16 Demo Board | 16-Bit, 2Msps, 8-Channel SAR ADC with 96dB SNR (Requires DC590, DC2026 or DC890)

zoom

DC2071A-C

LTC2374-16 Demo Board | 16-Bit, 2Msps, 8-Channel SAR ADC with 96dB SNR (Requires DC590, DC2026 or DC890)

LTC2374-16 Demo Board | 16-Bit, 2Msps, 8-Channel SAR ADC with 96dB SNR (Requires DC590, DC2026 or DC890)

製品の詳細

Demonstration circuit 2071A features the LTC2373 family. The LTC2374/LTC2373/LTC2372 are low noise, high speed, 8-channel, 16/18-bit successive approximation register (SAR) ADCs. The demo manual refers to the LTC2373-18 but applies to all parts in the family, the only differences being the number of bits and the maximum sample rate. Operating from a single 5V supply, the LTC2373-18 has a highly configurable, low crosstalk, 8-channel input multiplexer, supporting fully differential, pseudo-differential unipolar and pseudo-differential bipolar analog input ranges.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。
