LTC2348-16

入力同相範囲の広いオクタル16ビット、200ksps、±10.24V差動入力SoftSpan A/Dコンバータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$20.36
機能
  • 各チャネルのスループット:200ksps
  • 8つの同時サンプリング・チャネル
  • INL(最大):±1LSB
  • 欠落コードのない16ビットを保証
  • 同相電圧範囲の広い差動入力
  • チャネルごとのSoftSpan 入力電圧レンジ:
    • ±10.24V、0V~10.24V、±5.12V、0V~5.12V
    • ±12.5V、0V~12.5V、±6.25V、0V~6.25V
  • シングル・コンバージョンのSNR:94.4dB(標準)
  • THD:–109dB(標準、fIN = 2kHz)
  • CMRR:118dB(標準、fIN = 200Hz)
  • レール・トゥ・レールのオーバードライブ耐性
  • 125℃までの動作を保証
  • リファレンスとバッファを内蔵(4.096V)
  • SPI CMOS(1.8V ~5V)とLVDSのシリアルI/O
  • 内部変換クロック、サイクル待ち時間なし
  • 電力損失:140mW(標準)
  • 48ピン(7mm×7mm)LQFPパッケージ
製品概要
show more Icon

LTC2348-16は、差動入力で入力同相範囲の広い16ビットの低ノイズ8チャネル同時サンプリング逐次比較レジスタ(SAR)A/Dコンバータです。5Vの低電圧電源、柔軟な高電圧電源で動作し、内部リファレンスおよびバッファを使用するので、このSoftSpanA/Dコンバータの各チャネルを変換単位で独立して設定して、±10.24V、0V~10.24V、±5.12V、または0V~5.12Vの信号を入力することができます。また、チャネルを個別にディスエーブルして、残りのチャネルのスループットを向上させることもできます。

LTC2348-16のアナログ入力は入力同相範囲が広く、CMRRが118dBなので、さまざまな信号を直接デジタル化して、シグナルチェーン設計を簡略化することができます。LTC2348-16は、この入力信号の柔軟性と、±1LSBのINL、16ビットで欠落コードなし、および94.4dBのSNRという特長を兼ね備えているので、広いダイナミックレンジが必要な多くの高電圧アプリケーションに最適です。

LTC2348-16は、ピンで選択可能なSPI CMOS(1.8V~5V)インタフェースおよびLVDSシリアル・インタフェースをサポートしています。CMOSモードでは1レーン~8レーンのデータ出力を使用できるので、バス幅およびスループットを最適化することができます。


アプリケーション

  • プログラム可能なロジック・コントローラ
  • 産業用プロセス制御
  • 電力線のモニタリング
  • テストおよび測定

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$20.36

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2348CLX-16#PBF
  • HTML
  • HTML
LTC2348HLX-16#PBF
  • HTML
  • HTML
LTC2348ILX-16#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2021

- 21_0046

Transfer of LQFP and LQFP_EP from AEM to AET

LTC2348CLX-16#PBF

製造中

LTC2348HLX-16#PBF

製造中

LTC2348ILX-16#PBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2021

- 21_0046

arrow down

Transfer of LQFP and LQFP_EP from AEM to AET

LTC2348CLX-16#PBF

製造中

LTC2348HLX-16#PBF

製造中

LTC2348ILX-16#PBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

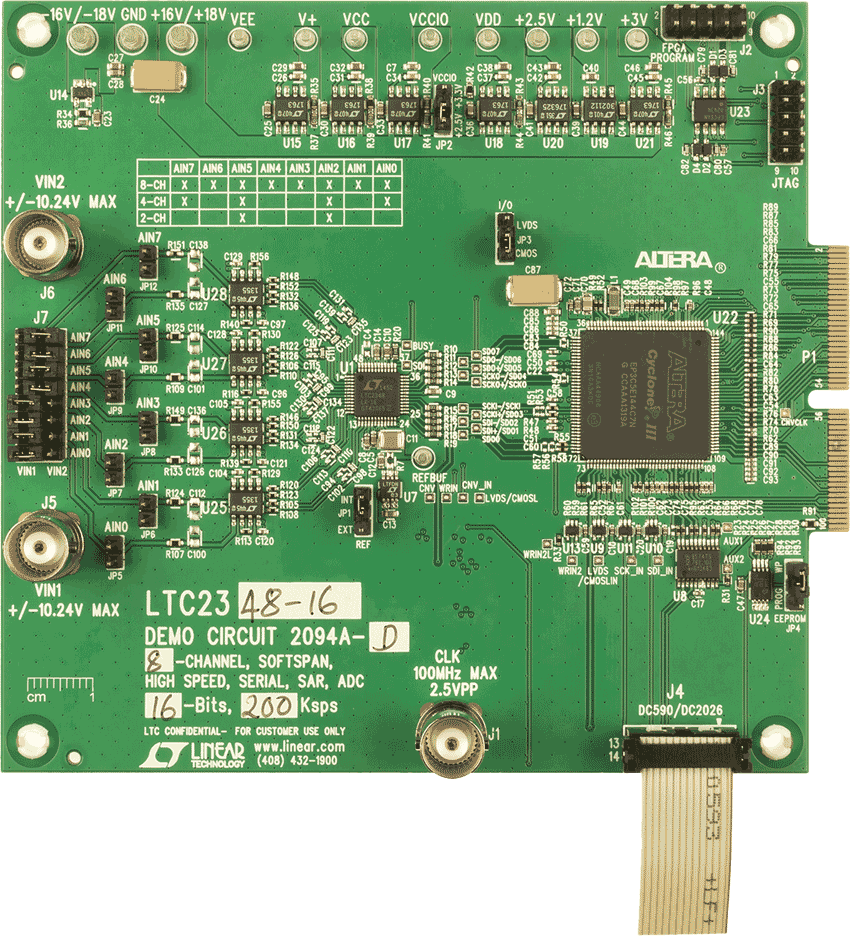

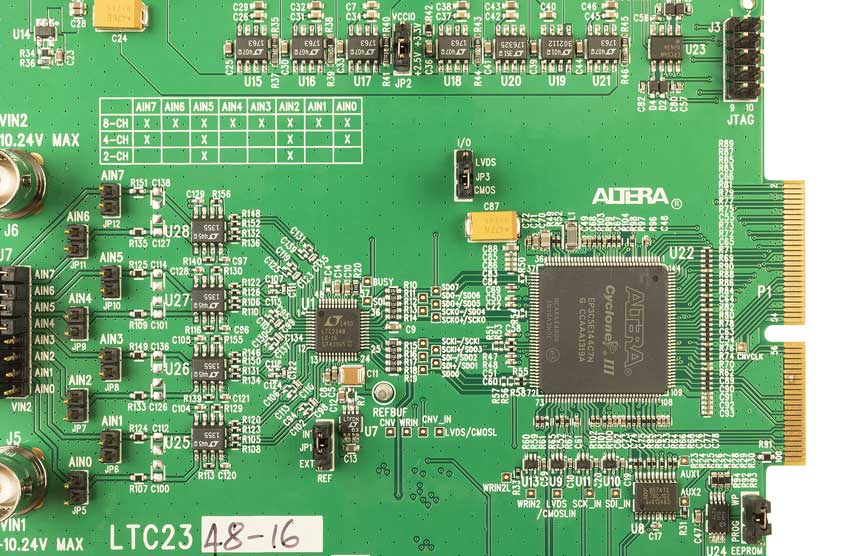

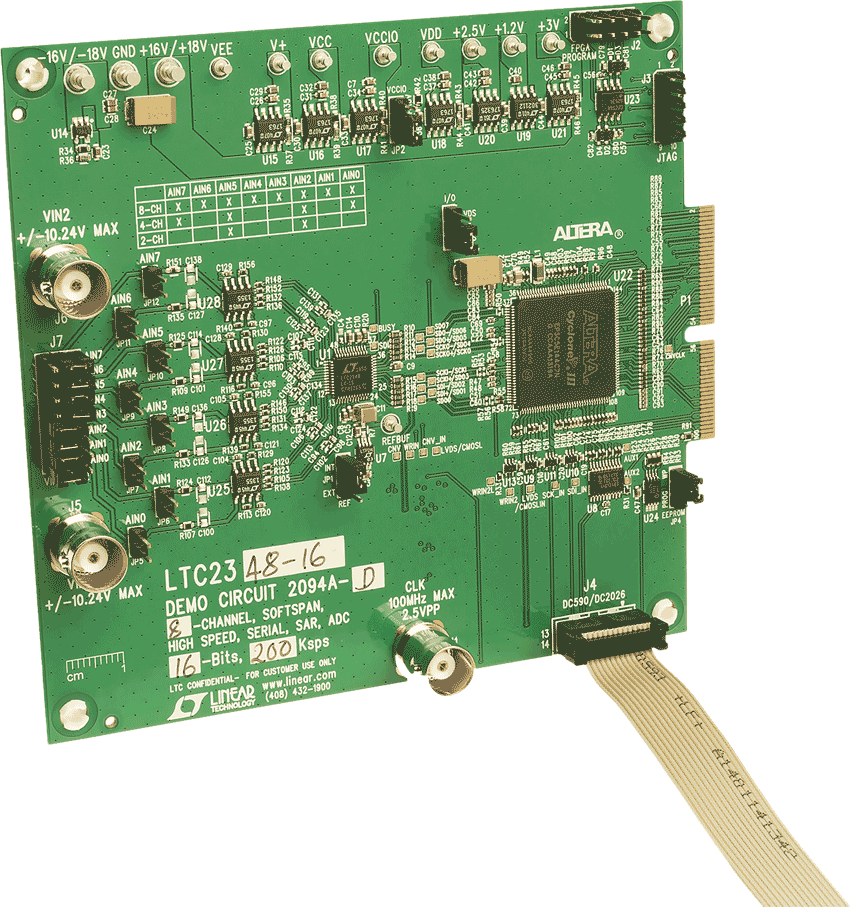

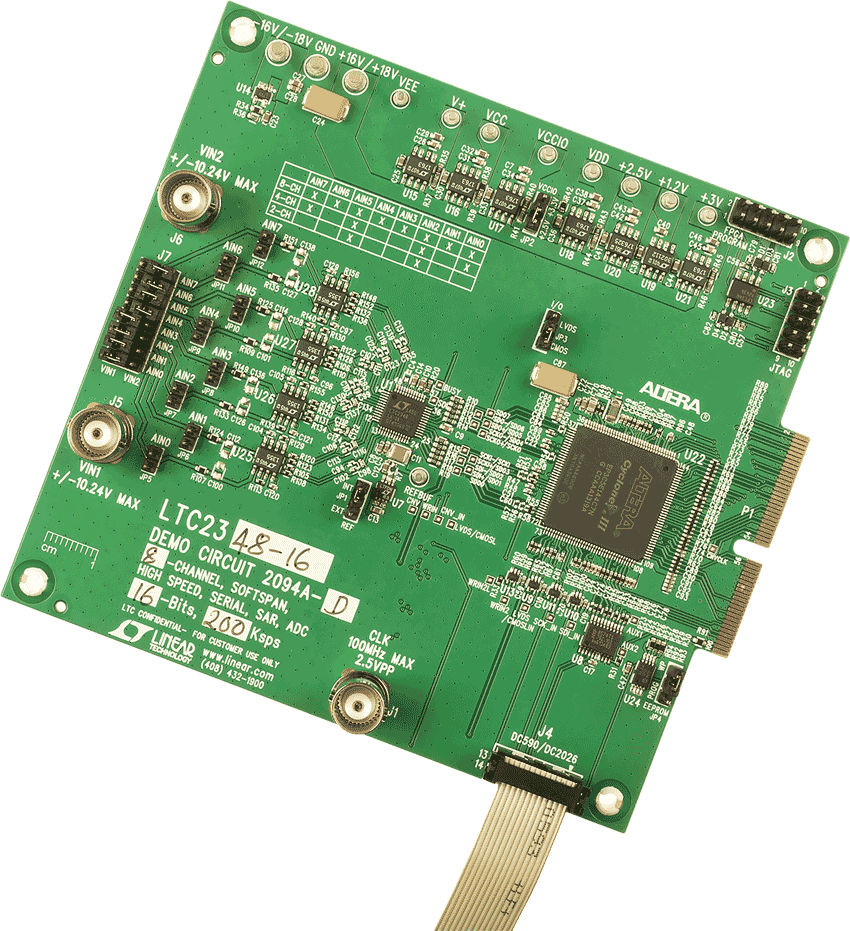

DC2094A-D

LTC2348-16 Demo Board | Octal, 16-Bit, 200ksps Simultaneous Sampling SAR ADC (req DC590, DC2026 or DC890)

zoom

DC2094A-D

LTC2348-16 Demo Board | Octal, 16-Bit, 200ksps Simultaneous Sampling SAR ADC (req DC590, DC2026 or DC890)

LTC2348-16 Demo Board | Octal, 16-Bit, 200ksps Simultaneous Sampling SAR ADC (req DC590, DC2026 or DC890)

製品の詳細

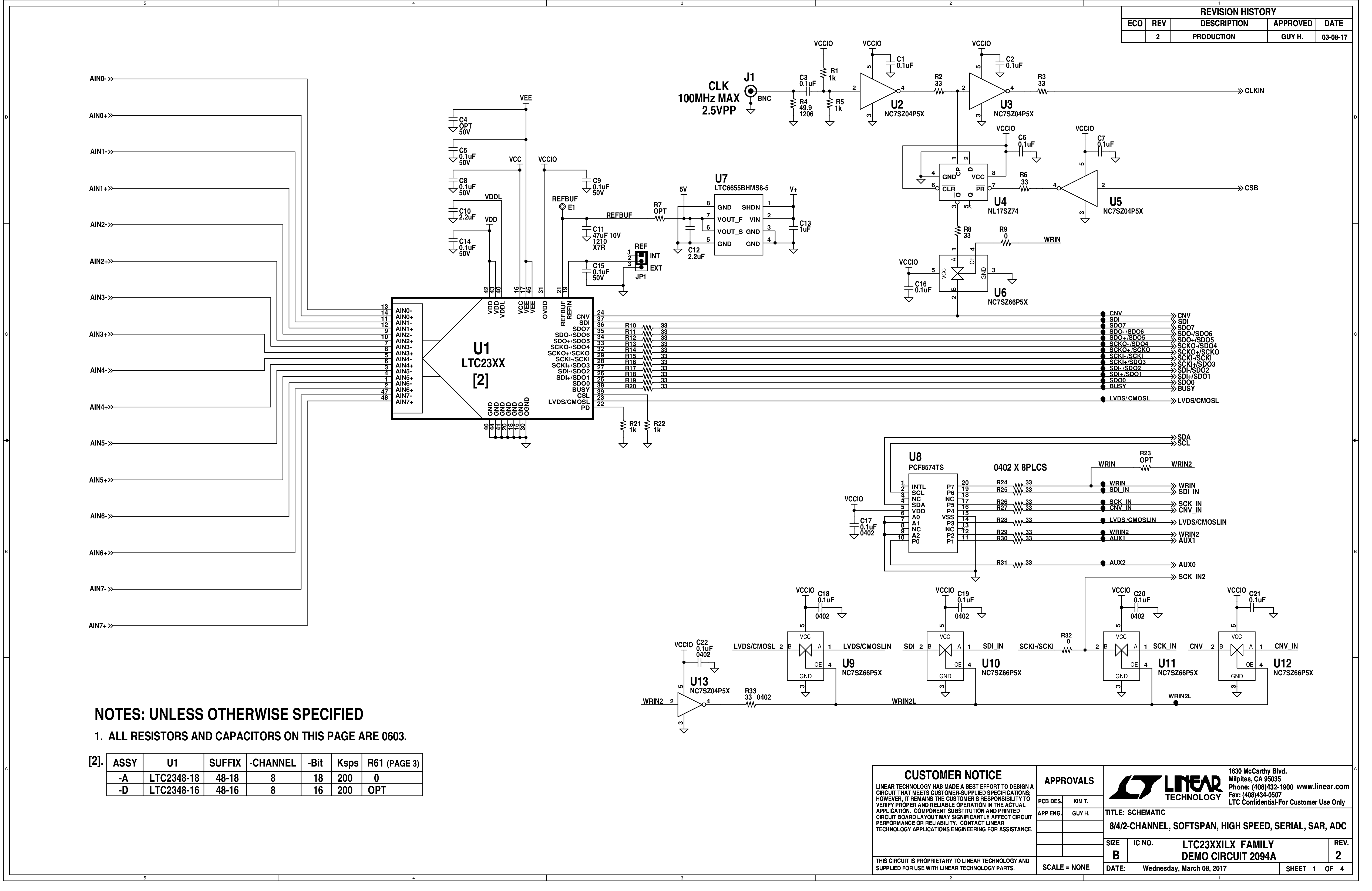

Demonstration circuit 2094A shows the proper way to drive the LTC®2348 family of ADCs. The LTC2348/LTC2347/LTC2343 are low noise, high speed, simultaneous sampling 16-/18-bit successive approximation register (SAR) ADCs. The demo manual refers to the LTC2348-18 but applies to all parts in the family, the only differences being the number of bits, number of channels and the maximum sample rate. The LTC2348-18 has a flexible SoftSpan™ interface that allows conversion-by-conversion control of the input voltage span on a per-channel basis. An internal 2.048V reference and 2X buffer simplify basic operation while an external reference can be used to increase the input range and the SNR of the ADC.





ツールおよびシミュレーション

ツールおよびシミュレーション 2

Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

GitHub上のLinduinoコードのリポジトリとコード使用方法

LTSketchbookをダウンロード

Linduinoを購入
