LT1355
LT1355
Info: :
製造中
Info: :
製造中
製品の詳細
お探しの製品ではありませんか
データシートを表示
+1
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
3
1Ku当たりの価格
最低価格：$4.88
特長
- 利得帯域幅： 12MHz

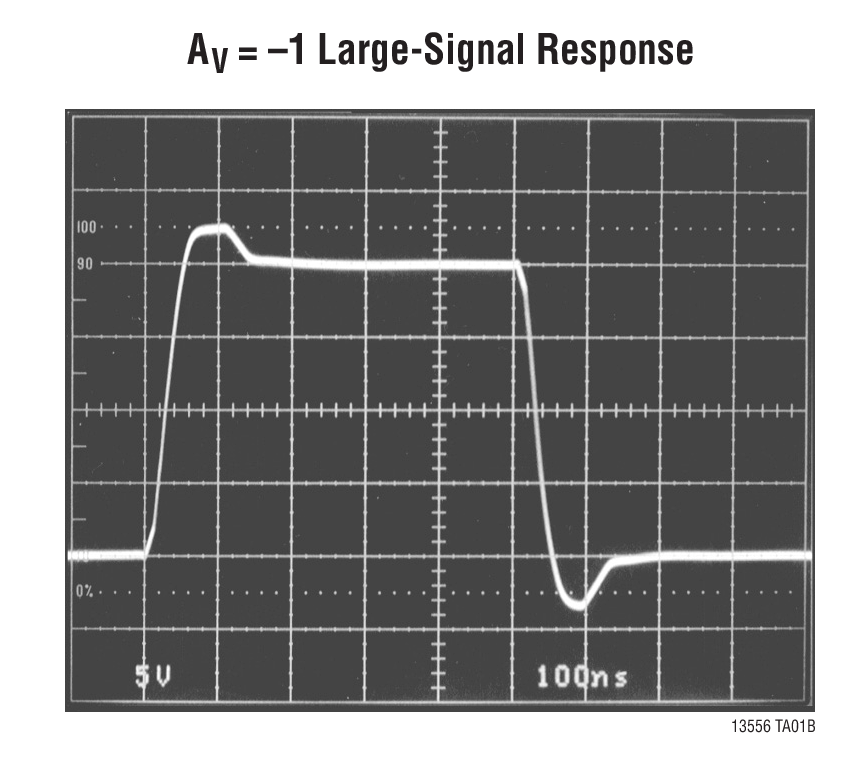

- スルーレート： 400V/μs
- 1アンプ当たりの消費電流： 1.25mA(MAX)
- ユニティゲインで安定動作
- あらゆる容量性負荷をドライブ可能なC-Load™オペアンプ
- 入力ノイズ電圧： 10nV/√Hz
- 入力オフセット電圧： 800μV(MAX)
- 入力バイアス電流： 300nA(MAX)
- 入力オフセット電流： 70nA(MAX)
- DC電圧利得： 12V/mV(MIN)(RL=1kΩ)
- セトリング・タイム： 230ns(0.1%、10V Step)
- セトリング・タイム： 280ns(0.01%、10V Step)
- 出力電圧振幅： ±12V(MIN)(RL=500Ω)
- 出力電圧振幅： ±2.75V(MIN)(RL=150Ω)
- ±2.5V、±5V、および±15Vで仕様を規定
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

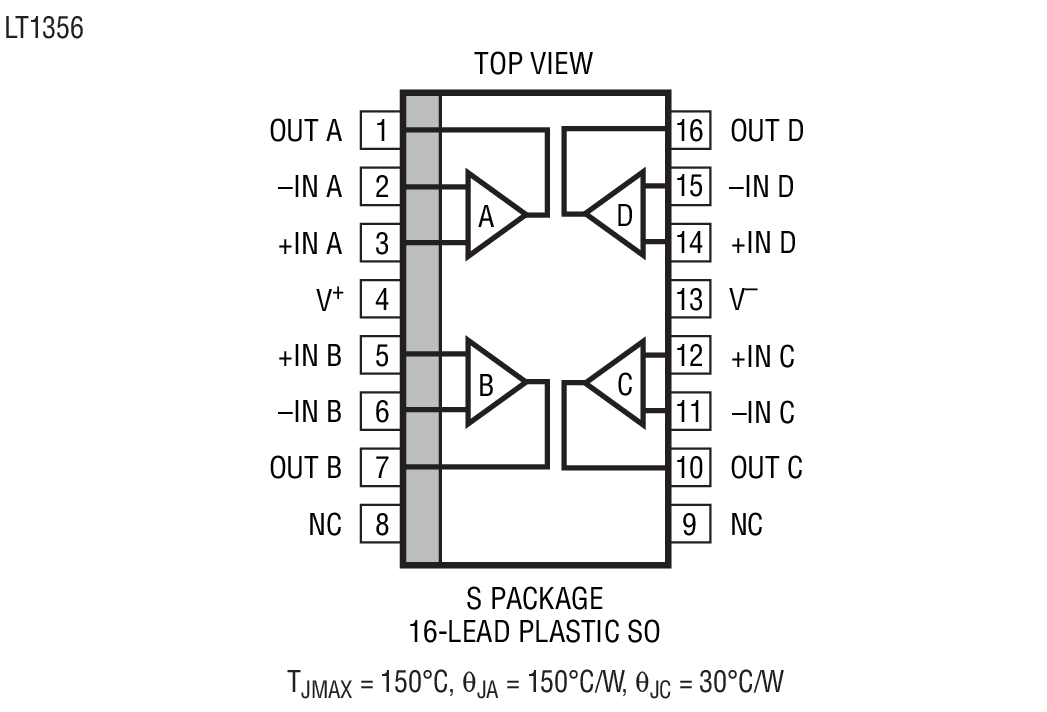

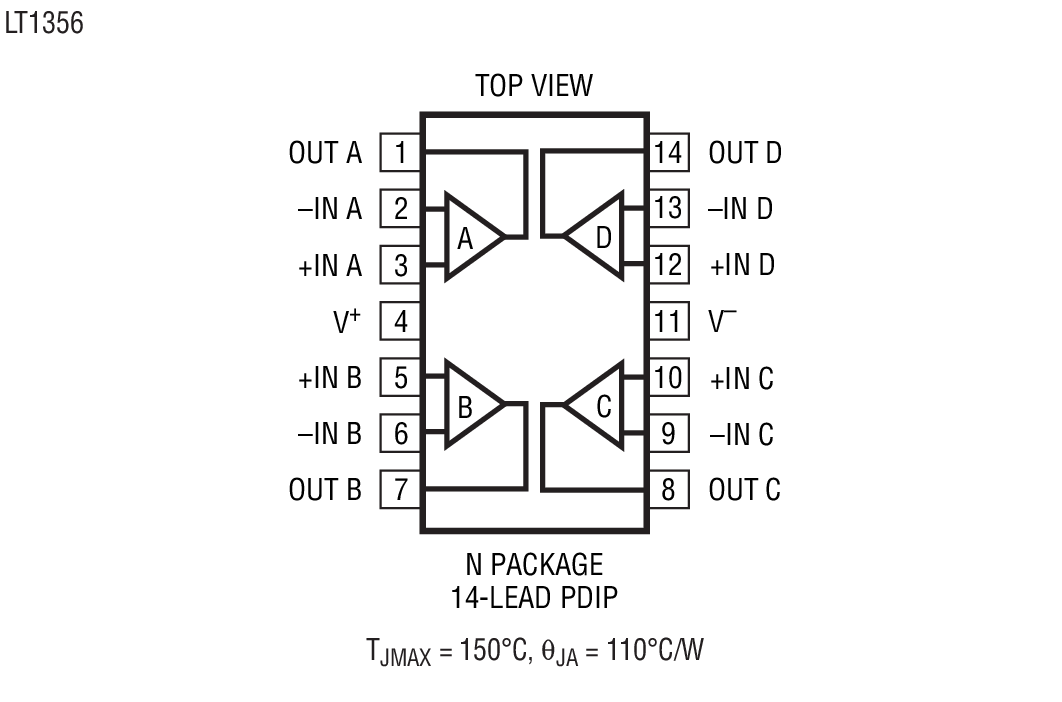

LT1355/LT1356は優れたACおよびDC性能を有するデュアルおよびクワッドの低消費電力、高速オペアンプです。これらのアンプは、同等の帯域幅をもつアンプと比較して、非常に低い消費電流と高いスルーレートを実現しています。回路方式は、整合した高インピーダンス入力と、電流帰還アンプ並のスルーレート特性をもつ電圧帰還アンプとなっています。高いスルーレートと単一利得段の設計により、優れたセトリング特性を実現しており、データ収集システムに最適なデバイスです。各出力は±15V電源で500Ω負荷を±12Vまでドライブし、±5V電源では150Ω負荷を±2.75Vまでドライブします。これらのアンプはどんな容量性負荷を接続しても安定して動作するため、バッファ・アプリケーションに有用です。
LT1355/LT1356は、この独自の回路方式を使用し、リニアテクノロジーの先進のバイポーラ・コンプリメンタリ・プロセスを採用した高速、高性能アンプ・ファミリの製品です。LT1355/LT1356のシングル・アンプ・バージョンについては、LT1354のデータ・シートを参照してください。また、消費電流および帯域幅がさらに大きなデバイスについては、LT1357からLT1365のデータ・シートを参照してください。消費電流が1アンプ当たり2mA、4mA、および6mAで帯域幅がそれぞれ25MHz、50MHz、および70MHzのデバイスを提供しています。いずれのデバイスにもシングル、デュアル、クワッド・バージョンがあります。
アプリケーション
- 広帯域アンプ
- バッファ

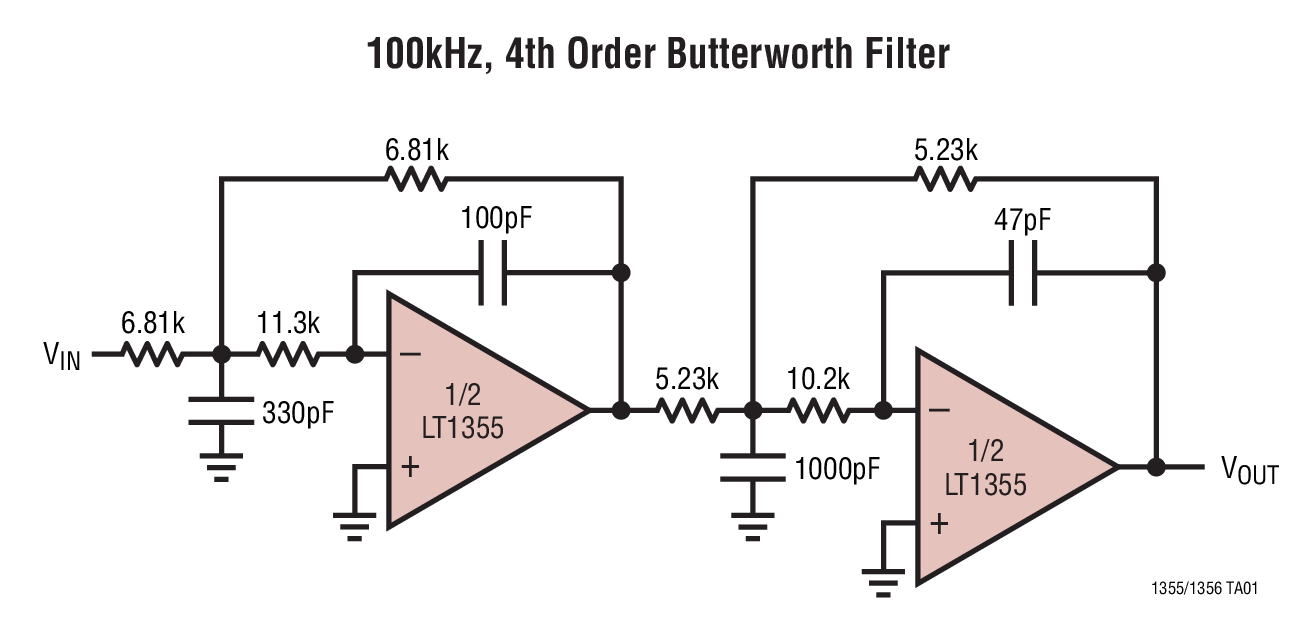

- アクティブ・フィルタ
- データ収集システム
- フォトダイオード・アンプ
データシートを表示
+1
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
3
1Ku当たりの価格
最低価格：$4.88
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT1355
資料
7
Filters
1つが該当
すべて
-
すべて
-
デザイン・ノート
-
アプリケーション・ノート
-
データシート
-
信頼性データ
すべて
-
すべて
-
English
-
日本語
データシート
2
デザイン・ノート
3
更新 06/28/2016
English
HTML
更新 07/01/1994
English
HTML
更新 07/01/1995
English
アプリケーション・ノート
1
更新 09/04/2008
English
AN57 - Video Circuit Collection
545.00K
信頼性データ
1
更新 03/23/2018
English
R290 Reliability Data
21.06 K
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
技術資料
7
データシート 2
信頼性データ 1
アプリケーション・ノート 1
デザイン・ノート 3
参考資料 1
製品セレクタ・カード 1
設計リソース 3
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|

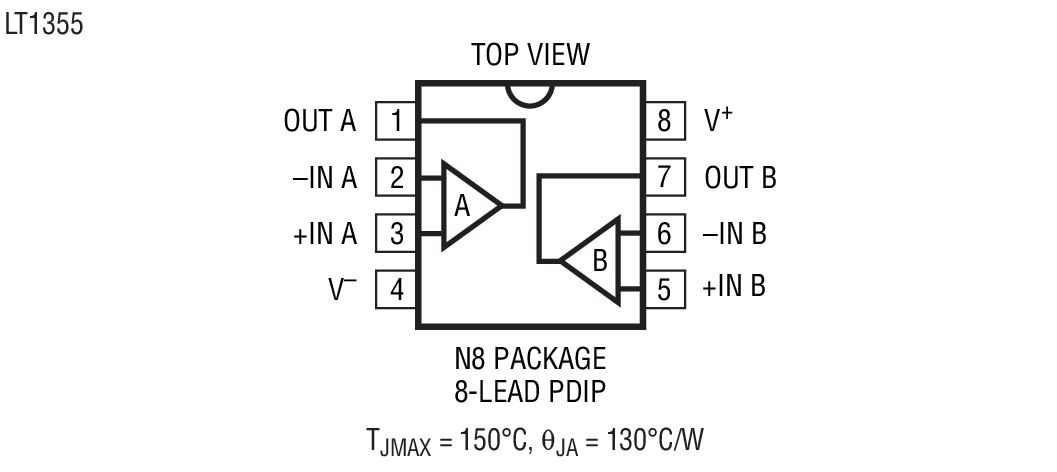

| LT1355CN8#PBF |
8-Lead PDIP (Narrow 0.3 Inch)
|
|
|

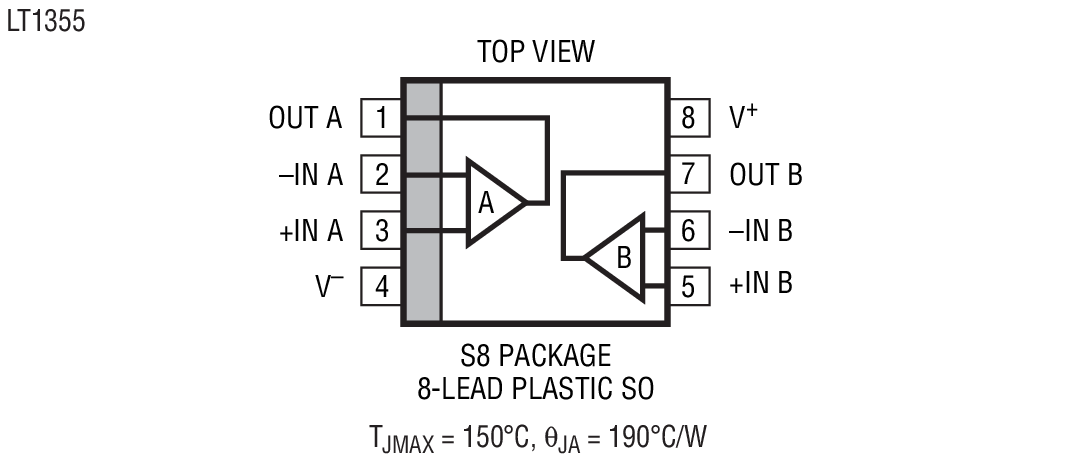

| LT1355CS8#PBF |
8-Lead SOIC (Narrow 0.15 Inch)
|
|
|
| LT1355CS8#TRPBF |
8-Lead SOIC (Narrow 0.15 Inch)
|
|
- LT1355CN8#PBF
- ピン／パッケージ図
-
8-Lead PDIP (Narrow 0.3 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1355CS8#PBF
- ピン／パッケージ図
-
8-Lead SOIC (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1355CS8#TRPBF
- ピン／パッケージ図
-
8-Lead SOIC (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
PCN/PDN情報
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
10 11, 2022
- 22_0241
Epoxy Change from Henkel 8290 to 8290A for PDIP Package
LT1355CN8#PBF
製造中
8 6, 2022
- 22_0172
Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]
LT1355CN8#PBF
製造中
10 12, 2022
- 22_0254
Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 1 of 2)
LT1355CS8#PBF
製造中
LT1355CS8#TRPBF
製造中
6 11, 2021
- 21_0060
Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM
LT1355CS8#PBF
製造中
LT1355CS8#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
10 11, 2022
- 22_0241
Epoxy Change from Henkel 8290 to 8290A for PDIP Package
8 6, 2022
- 22_0172
Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]
10 12, 2022
- 22_0254
Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 1 of 2)
LT1355CS8#PBF
製造中
LT1355CS8#TRPBF
製造中
6 11, 2021
- 21_0060
Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM
LT1355CS8#PBF
製造中
LT1355CS8#TRPBF
製造中
ツールおよびシミュレーション 2
LTspice
1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
Lt Spice
アナログ・フィルタ・ウィザード
