LTC2344-16

クワッド、16ビット、400ksps/チャネル入力同相範囲の広い差動SoftSpan A/Dコンバータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$16.12
特長
  • チャネル当たりのスループット:400ksps
  • 4つ同時のチャネルのサンプリング
  • INL(最大):±1.25LSB
  • 欠落コードのない16ビットを保証
  • 差動、広い入力同相範囲
  • チャネルごとのSoftSpan入力範囲:
    • ±4.096V、0V~ 4.096V、±2.048V、0V~2.048V
    • ±5V、0V~5V、±2.5V、0V~2.5V
  • 93.4dB単一変換SNR(標準)
  • -114dB THD(標準、fIN = 2kHz)
  • 102dB CMRR(標準、fIN = 200Hz)
  • レール・トゥ・レールの入力オーバードライブ耐性
  • 125℃までの動作を保証
  • 内蔵されたリファレンスおよびバッファ(4.096V)
  • SPI CMOS(1.8V ~ 5V)およびLVDSシリアルI/O
  • 内部変換クロック、サイクル待ち時間なし
  • 電力損失:81mW(標準)
  • 32ピン(5mm×5mm)QFNパッケージ
製品概要
show more Icon

LTC2344-16は、差動で入力同相範囲の広い、16ビット、低ノイズの4チャネル同時サンプリング、逐次比較レジスタ(SAR)A/Dコンバータです。このSoftSpanA/Dコンバータの各チャネルは、5V電源から動作し、内部リファレンスおよびバッファを使用して、±4.096V、0V~4.096V、±2.048V、または0V~2.048Vの信号を受け取るように、変換ごとに独立して構成することができます。個々のチャネルは、残りのチャネルのスループットを向上するために、ディスエーブルすることもできます。

LTC2344-16のアナログ入力の広い同相範囲および102dBのCMRRにより、A/Dコンバータはさまざまな信号をデジタル化することができ、信号チェーン設計を簡略化します。この入力信号の柔軟性は、±1.25LSBのINL、16ビット分解能で欠落コードがないこと、および93.4dBのSNRと合わせて、LTC2344-16を、広いダイナミックレンジを必要とする多くのアプリケーションにとって理想的な選択肢にしています。

LTC2344-16は、ピン選択可能なSPI CMOS(1.8V~5V)およびLVDS信号インタフェースをサポートします。CMOSモードでは、データ出力の1~4レーンを使用することができ、ユーザーはバス幅とスループットを最適化することができます。


アプリケーション

  • プログラム可能なロジック・コントローラ
  • 産業用プロセス制御
  • 医療用画像処理
  • 高速データ収集

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$16.12

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2344CUH-16#PBF
  • HTML
  • HTML
LTC2344CUH-16#TRPBF
  • HTML
  • HTML
LTC2344HUH-16#PBF
  • HTML
  • HTML
LTC2344HUH-16#TRPBF
  • HTML
  • HTML
LTC2344IUH-16#PBF
  • HTML
  • HTML
LTC2344IUH-16#TRPBF
  • HTML
  • HTML
LTC2344MPUH-16#PBF
  • HTML
  • HTML
LTC2344MPUH-16001!
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

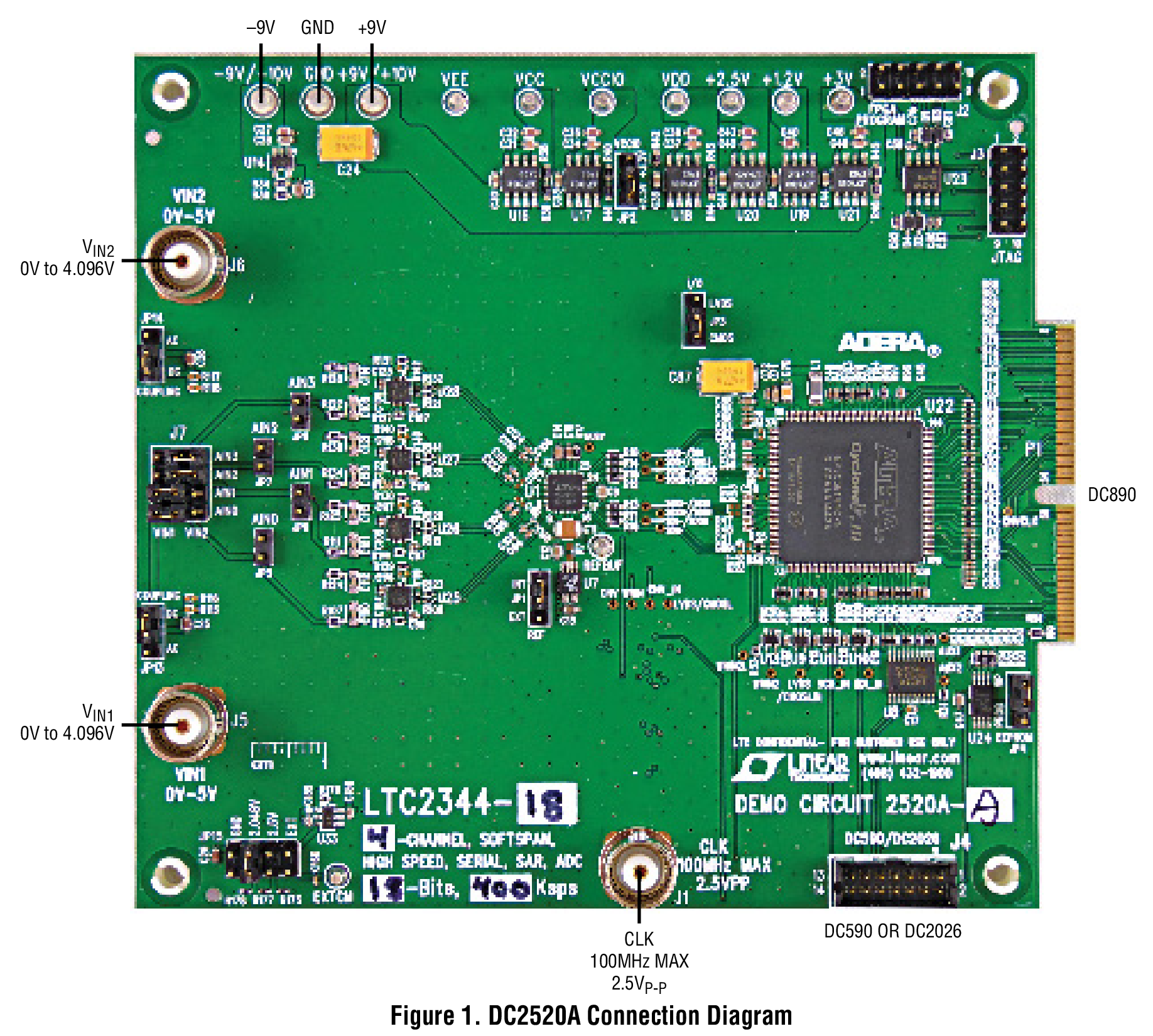

DC2520A-B

LTC2344-16 Demo Board | Quad, 16-Bit, 400ksps Differential ±5V Input SoftSpan ADC with Wide Input Common Mode Range (Requires DC590, DC2026, DC890)

zoom

DC2520A-B

LTC2344-16 Demo Board | Quad, 16-Bit, 400ksps Differential ±5V Input SoftSpan ADC with Wide Input Common Mode Range (Requires DC590, DC2026, DC890)

LTC2344-16 Demo Board | Quad, 16-Bit, 400ksps Differential ±5V Input SoftSpan ADC with Wide Input Common Mode Range (Requires DC590, DC2026, DC890)

製品の詳細

Demonstration circuit 2520A shows the proper way to drive the LTC2344 ADC. The LTC2344 is a low noise, high speed, simultaneous sampling 16-/18-bit successive approximation register (SAR) ADC. The LTC2344 has a flexible SoftSpan interface that allows conversion-by-conversion control of the input voltage span on a per-channel basis. An internal 2.048V reference and 2× buffer simplify basic operation while an external reference can be used to increase the input range and the SNR of the ADC.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

GitHub上のLinduinoコードのリポジトリとコード使用方法

LTSketchbookをダウンロード

Linduinoを購入
