特長
- スループット・レート：5Msps
- ±3LSB INL（標準）、±8LSB INLを保証
- 欠落コードのない16ビットを保証
- 入力同相電圧範囲の広い差動入力：8VP-P
- SNR：標準81dB（fIN = 2.2MHz）
- THD：標準–90dB（fIN = 2.2MHz）
- –40°C～125°Cでの動作を保証
- 3.3Vまたは5V単電源
- 2.048Vまたは4.096Vの低ドリフト（最大20ppm/°C）内部リファレンスと1.25V 外部リファレンス入力
- I/O（入出力）の電圧範囲：1.8V ～2.5V
- SPI互換シリアルI/O：CMOSまたはLVDS
- 電力損失50mW（VDD = 5V 時、標準）
- 小型16ピン（4mm×5mm）MSOPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC2311-16は、差動入力で入力同相電圧範囲の広い低ノイズ、高速デュアル16ビット逐次比較レジスタ（SAR）A/Dコンバータです。LTC2311-16は3.3Vまたは5V単電源で動作し、差動入力範囲が8VP-Pであるため、広いダイナミックレンジと高い同相電圧除去比が要求されるアプリケーションに最適です。LTC2311-16 は、±3LSBのINL（標準）、16ビット分解能で欠落コードなし、81dBのSNRを実現します。
LTC2311-16は、低ドリフト（最大20ppm/°C）の2.048Vまたは4.096V温度補償リファレンスを内蔵し、1.25Vのバッファ付き外部リファレンス入力が用意されています。LTC2311-16は、CMOSまたはLVDSをサポートするSPI 互換の高速シリアル・インタフェースも内蔵しています。LTC2311-16はスループットが5Mspsと高速で待ち時間が1サイクルであるため、さまざまな高速アプリケーションに最適です。LTC2311-16の消費電力は5V電源の場合わずか50mWであり、非活動期間中の消費電力をさらに節減するため消費電力を5μWまで低減するナップ・モードとスリープ・モードを備えています。
アプリケーション
- 高速データ収集システム
- 通信機器
- リモート・データ収集
- 画像処理
- 光通信
- 自動車
- 多相モータ制御
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC2311-16
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
データシート
-
ユーザ・ガイド
-
すべて
-
English
-
日本語
データシート
2
信頼性データ
1
43.73 K
ユーザ・ガイド
1
518.00K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
製品セレクタ・カード 2
プレス・リリース 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC2311CMSE-16#PBF |
16-Lead MSOP w/ EP
|
|
|
| LTC2311CMSE-16#TRPBF |
16-Lead MSOP w/ EP
|
|
|
| LTC2311HMSE-16#PBF |
16-Lead MSOP w/ EP
|
|
|
| LTC2311HMSE-16#TRPBF |
16-Lead MSOP w/ EP
|
|
|
| LTC2311HMSE-16#WPBF |
16-Lead MSOP w/ EP
|
|
|
| LTC2311HMSE-16#WTRPBF |
16-Lead MSOP w/ EP
|
|
|
| LTC2311IMSE-16#PBF |
16-Lead MSOP w/ EP
|
|
|
| LTC2311IMSE-16#TRPBF |
16-Lead MSOP w/ EP
|
|
|
| LTC2311IMSE-16#WPBF |
16-Lead MSOP w/ EP
|
|
|
| LTC2311IMSE-16#WTRPBF |
16-Lead MSOP w/ EP
|
|
- LTC2311CMSE-16#PBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2311CMSE-16#TRPBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2311HMSE-16#PBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2311HMSE-16#TRPBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2311HMSE-16#WPBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2311HMSE-16#WTRPBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2311IMSE-16#PBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2311IMSE-16#TRPBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2311IMSE-16#WPBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2311IMSE-16#WTRPBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 5, 2024
- 24_0004
Epoxy Change from Henkel 8290 to 8290A for MSOP (3)
LTC2311CMSE-16#PBF
製造中
LTC2311CMSE-16#TRPBF
製造中
LTC2311HMSE-16#PBF
製造中
LTC2311HMSE-16#TRPBF
製造中
LTC2311IMSE-16#PBF
製造中
LTC2311IMSE-16#TRPBF
製造中
2 4, 2020
- 20_0132
Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC
LTC2311CMSE-16#PBF
製造中
LTC2311CMSE-16#TRPBF
製造中
LTC2311HMSE-16#PBF
製造中
LTC2311HMSE-16#TRPBF
製造中
LTC2311IMSE-16#PBF
製造中
LTC2311IMSE-16#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 5, 2024
- 24_0004
Epoxy Change from Henkel 8290 to 8290A for MSOP (3)
LTC2311CMSE-16#PBF
製造中
LTC2311CMSE-16#TRPBF
製造中
LTC2311HMSE-16#PBF
製造中
LTC2311HMSE-16#TRPBF
製造中
LTC2311IMSE-16#PBF
製造中
LTC2311IMSE-16#TRPBF
製造中
2 4, 2020
- 20_0132
Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC
LTC2311CMSE-16#PBF
製造中
LTC2311CMSE-16#TRPBF
製造中
LTC2311HMSE-16#PBF
製造中
LTC2311HMSE-16#TRPBF
製造中
LTC2311IMSE-16#PBF
製造中
LTC2311IMSE-16#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
シングル・チャンネルA/Dコンバータ1 |
||||
|
製造中 |
16ビット、5Mspsの逐次比較レジスタ（SAR）A/Dコンバータ |
|||
|
高速オペアンプ（帯域幅50MHz以上）2 |
||||
|
製造中 |
400MHz、2500V/μs、9mAシングル・オペアンプ |
|||
|
製造中 |
165MHz、レール・トゥ・レール入出力、0.95nV/√Hz低ノイズ・オペアンプ・ファミリ |
|||
| 製品モデル | 製品ライフサイクル | 詳細 |
|---|---|---|
|
製造中 |
入力同相範囲の広いデュアル16ビット、5Msps差動入力A/Dコンバータ |
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット 1

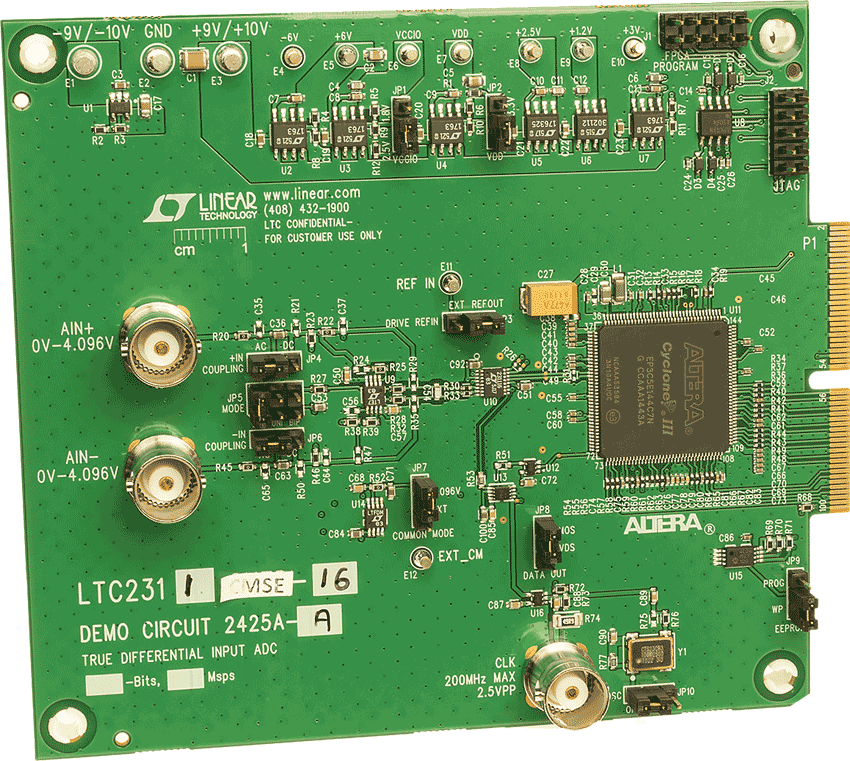

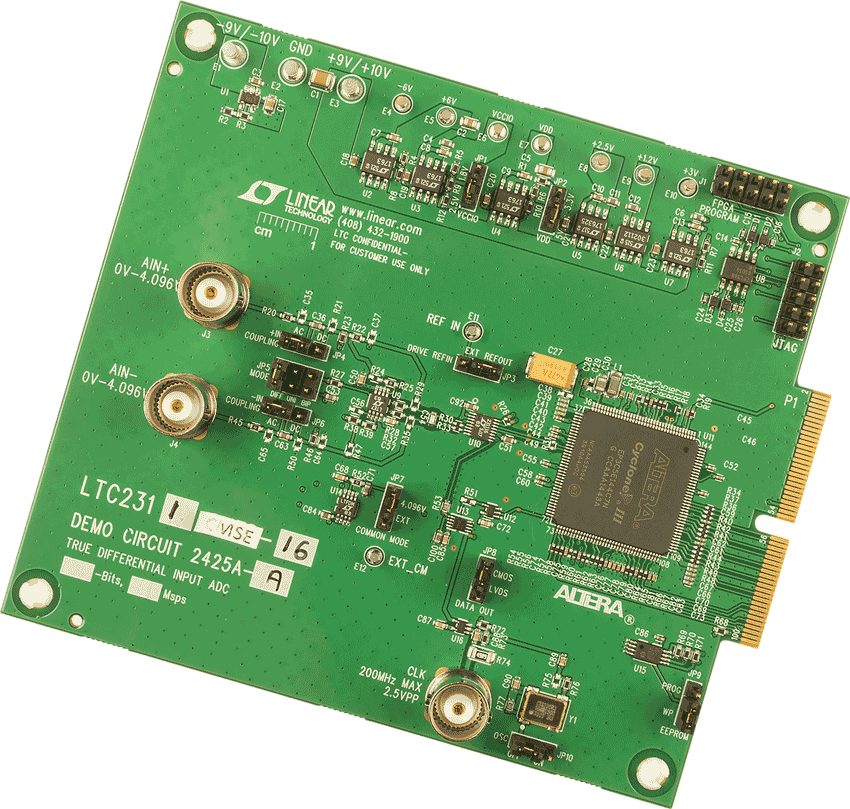

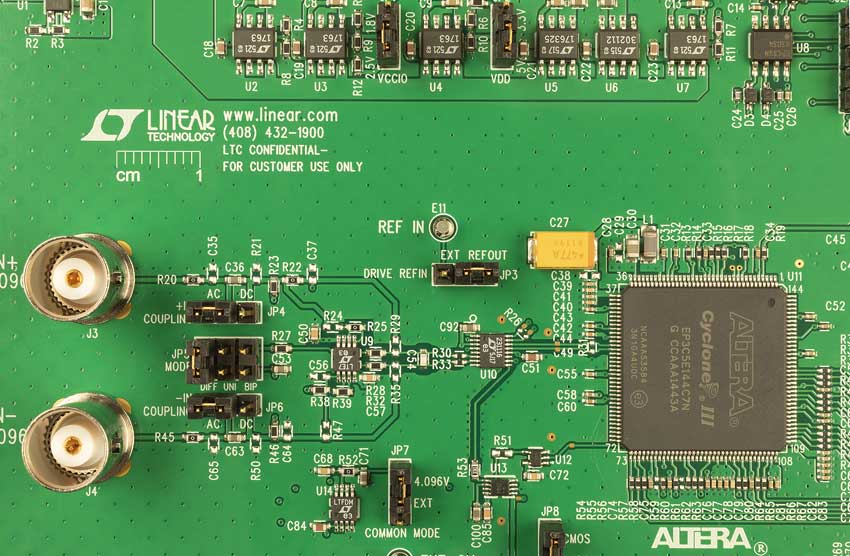

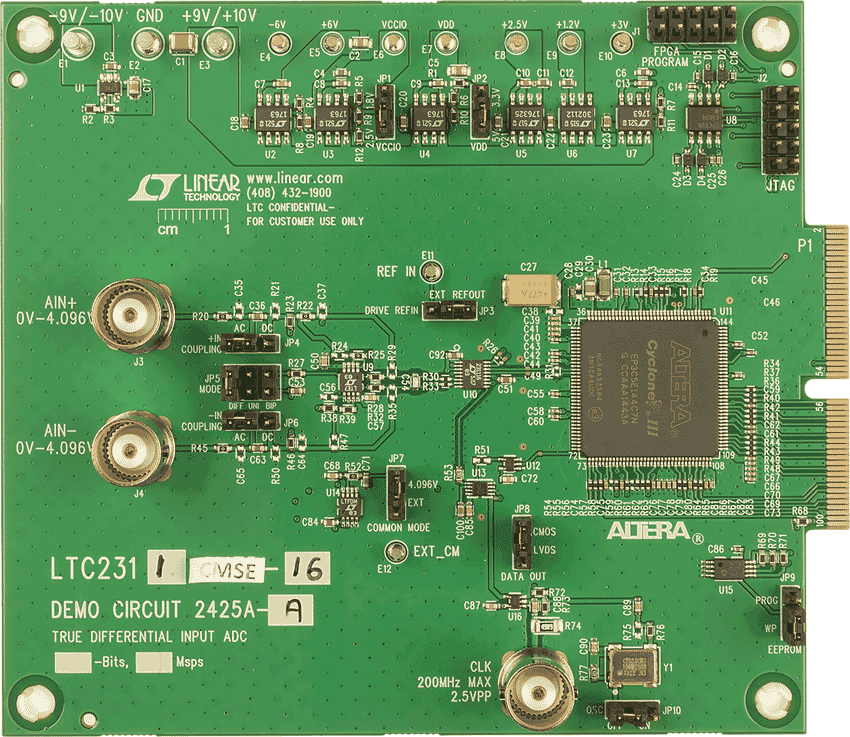

DC2425A-A
LTC2311-16 Demo Board | 16-Bit, 5Msps True Differential Input Serial SAR ADC (Requires DC890)
製品の詳細
Demonstration circuit 2425A features the LTC2311 family. With up to 5Msps, these differential, single channel, 16-bit, serial, high speed successive approximation register (SAR) ADCs are available in a 16-lead MSOP package. The LTC2311 family has an internal 20ppm/°C maximum drift reference and an SPI-compatible serial interface that supports CMOS and LVDS logic. Note the demo board is configured for CMOS operation by default; see the note under JP3 for LVDS operation. The demo manual refers to the LTC2311, but applies to all members of the family, the only difference being the sample rate and/or the number of bits.
資料
ツールおよびシミュレーション 1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
