製品概要

機能と利点

  • 12ビットの分解能
  • サンプルレート:500ksps

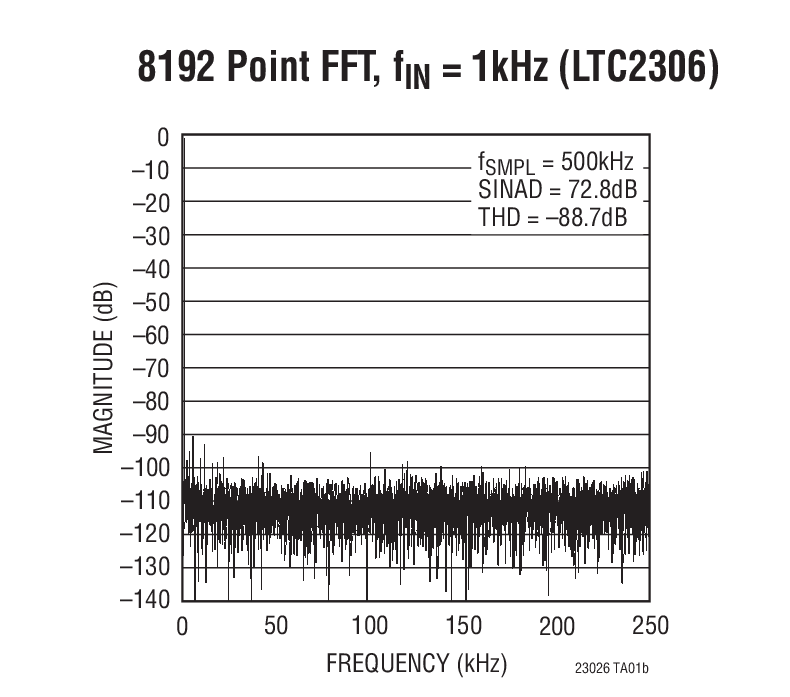

  • 低ノイズ:SINAD=72.8dB
  • ミッシングコードがないことを保証
  • 単一5V電源
  • 自動シャットダウンにより、サンプルレートで消費電流を調整
  • 低消費電力:
    • 500kspsで14mW
    • 1kspsで70μW
    • スリープモードで35μW
  • 1チャネル・バージョン(LTC2302)と2チャネル・バージョン(LTC2306)
  • ユニポーラまたはバイポーラ入力範囲(ソフトウェアで選択可能)
  • 内部変換クロック
  • SPI/MICROWIRE準拠シリアル・インターフェイス
  • 独立した出力電源OVDD(2.7V~5.25V)
  • LTC2308とソフトウェア互換
  • 10ピン3mm×3mm DFNパッケージ

製品概要

LTC2302/LTC2306は、SPI/MICROWIRE準拠シリアル・インターフェイスを備えた低ノイズ、500ksps、1チャネル/2チャネル、12ビットADCです。このADCは完全差動サンプル・ホールド回路を内蔵して同相ノイズを低減します。内部変換クロックにより、外部シリアル出力データ・クロック(SCK)は最大40MHzのどの周波数でも動作可能です。

LTC2302/LTC2306は単一5V電源で動作し、500kspsのサンプルレートでの消費電流はわずか2.8mAです。自動シャットダウン機能により、1kspsのサンプルレートで消費電流を14μAに低減します。

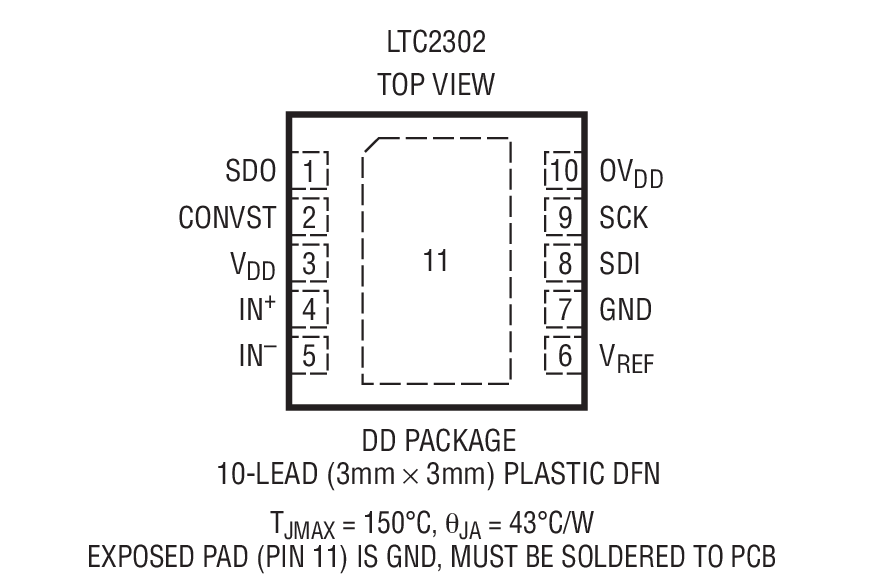

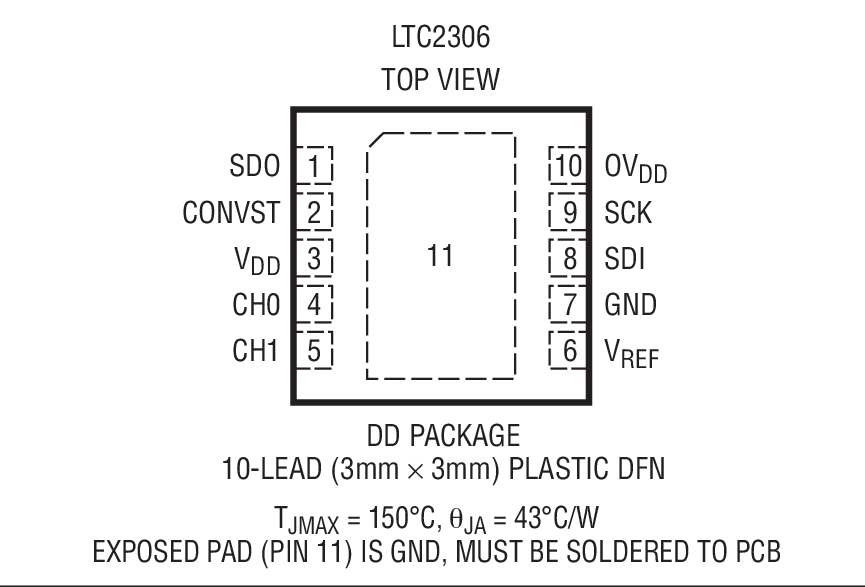

LTC2302/LTC2306は3mm×3mmの小型10ピンDFNパッケージで供給されます。 低消費電力で小型のLTC2302/LTC2306は、バッテリ駆動の携帯アプリケーションに最適です。また、4線SPI準拠シリアル・インターフェイスにより、絶縁またはリモート・データ収集システムにも適しています。


アプリケーション

  • 高速データ収集
  • 産業用プロセス制御
  • モータ制御
  • アクセレロメータ測定
  • バッテリ駆動機器
  • 絶縁またはリモート・データ収集

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

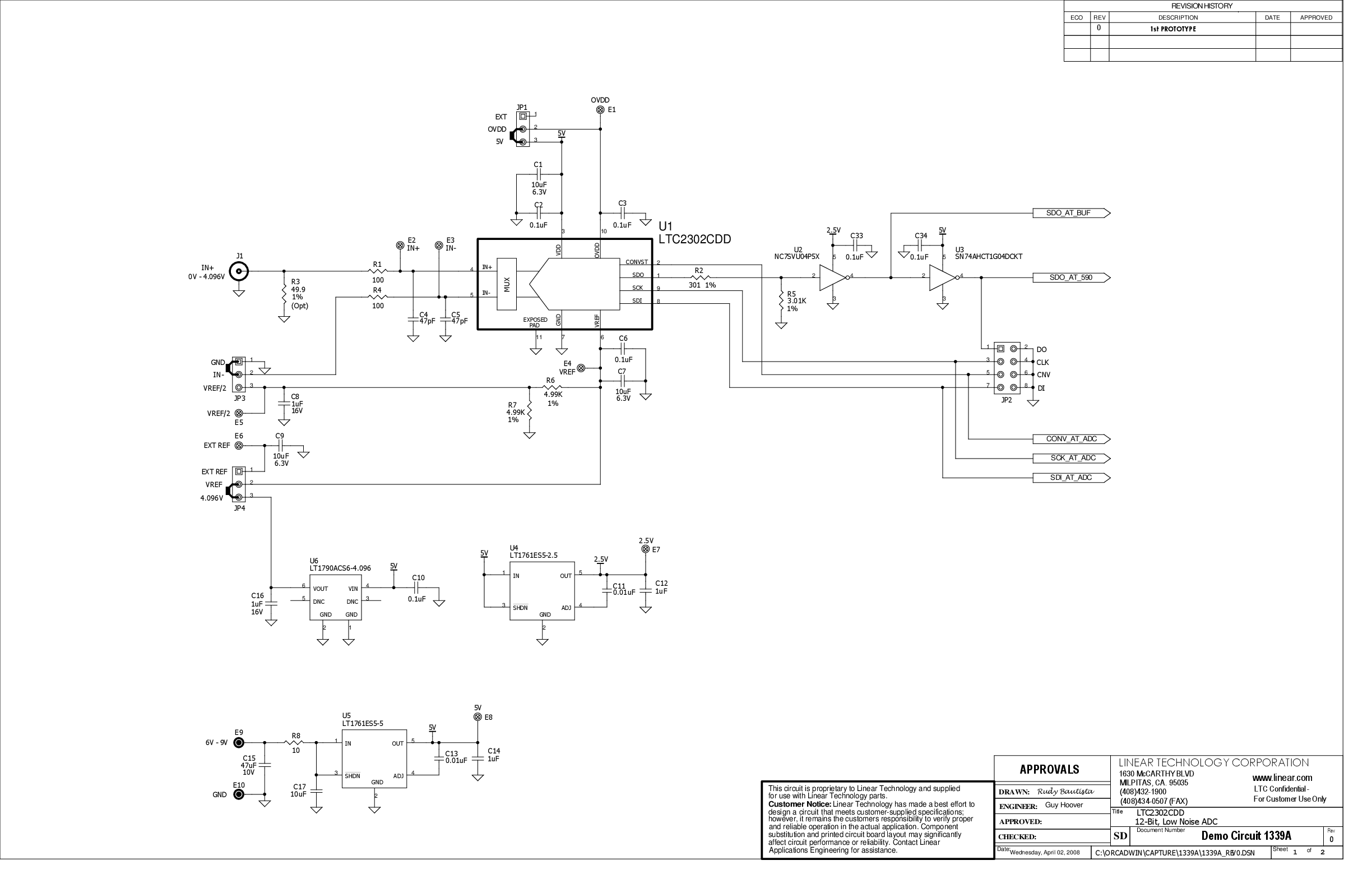

評価キット (1)

ソフトウェア & システム

評価用ソフトウェア

LinearLab ツール

A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.

ツール

Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

GitHub上のLinduinoコードのリポジトリとコード使用方法

LTSketchbookをダウンロード

Linduinoを購入

Linduino
