LTC2271

16ビット、20Mspsシリアル低ノイズ・デュアルA/Dコンバータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$65.56
特長
  • 2チャネル同時サンプリングA/Dコンバータ
  • シリアルLVDS出力:1、2、4ビット/チャネル
  • SNR:84.1dB(入力換算ノイズ:46μVRMS
  • SFDR:99dB
  • 低消費電力:185mW(合計)
  • 92mW(チャネルあたり)
  • 1.8V単電源
  • 選択可能な入力範囲:1VP-P~2.1VP-P
  • フルパワー帯域幅が200MHzのサンプル/ホールド
  • シャットダウン・モードとナップ・モード
  • 設定用のシリアルSPIポート
  • ピン互換製品 LTC2190:16ビット、25Msps、104mW
  • 52ピン(7mm × 8mm)QFNパッケージ
製品概要
show more Icon

LTC2271は、ダイナミックレンジの広い高周波信号をデジタル化する目的で設計された2チャネル同時サンプリングの16ビットA/Dコンバータです。SNR(信号対ノイズ比)が84.1dB、SFDR(スプリアスのないダイナミックレンジ)が99dBというAC特性を備えているため、要求の厳しい通信アプリケーションに最適です。

DC規格では、±1LSB(標準)のINL、±0.2LSB(標準)のDNL、全温度範囲にわたって欠落コードがないことが規定されています。遷移ノイズは1.44LSBRMSです。

データ線の数を最小限に抑えるため、デジタル出力はシリアルLVDSです。各チャネルは、1ビット、2ビット、または4ビットを同時に出力します。ノイズのない信号品位を確保するため、LVDSドライバはオプションの内部終端および調整可能な出力レベルを備えています。

ENC+およびENC入力は、正弦波、PECL、LVDS、TTL、またはCMOSの入力信号を使用して、差動またはシングルエンドで駆動できます。また、内蔵のクロック・デューティ・サイクル・スタビライザにより、広範なクロック・デューティ・サイクルにわたってフルスピードで高い性能を発揮できます。


アプリケーション

  • 低消費電力の計測装置
  • ソフトウェア無線
  • 携帯型医療用画像処理
  • マルチチャネル・データ収集

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$65.56

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2271CUKG#PBF
  • HTML
  • HTML
LTC2271CUKG#TRPBF
  • HTML
  • HTML
LTC2271IUKG#PBF
  • HTML
  • HTML
LTC2271IUKG#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

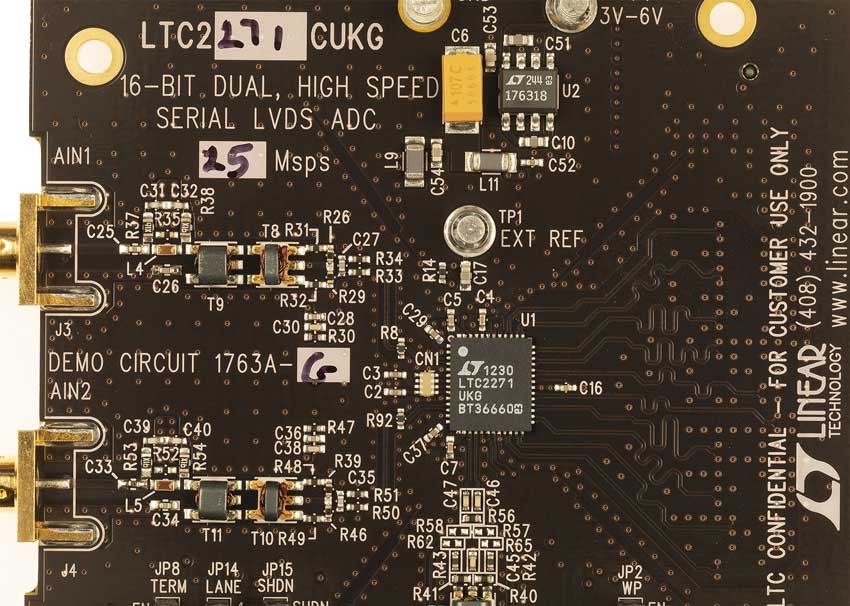

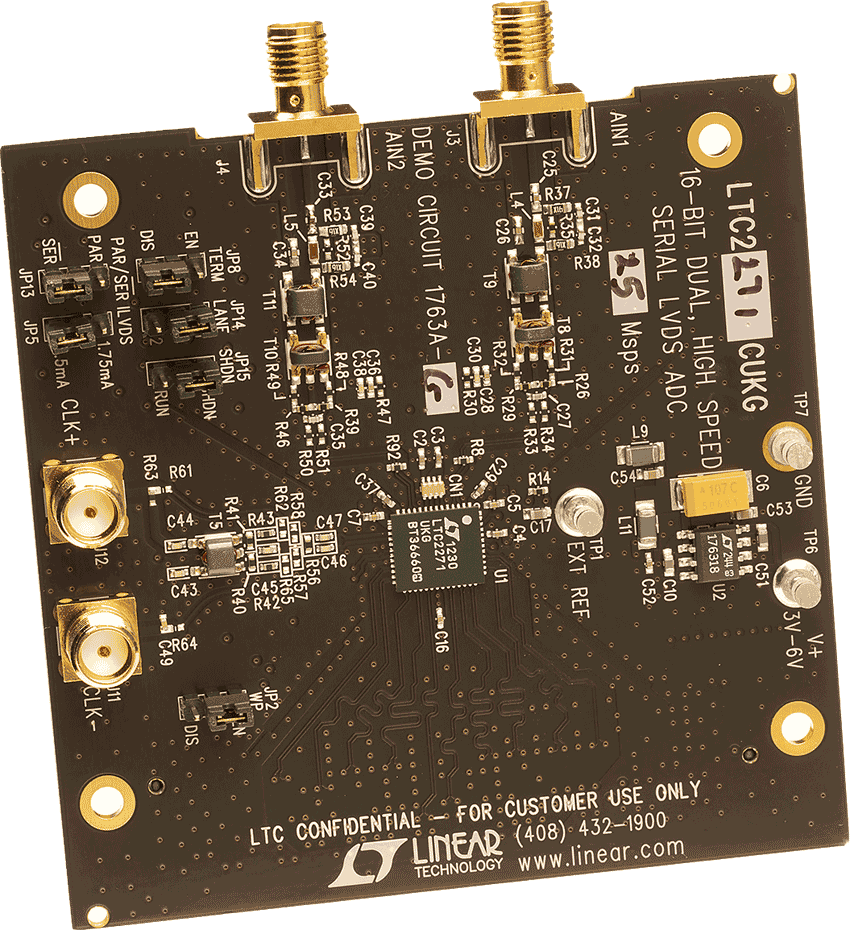

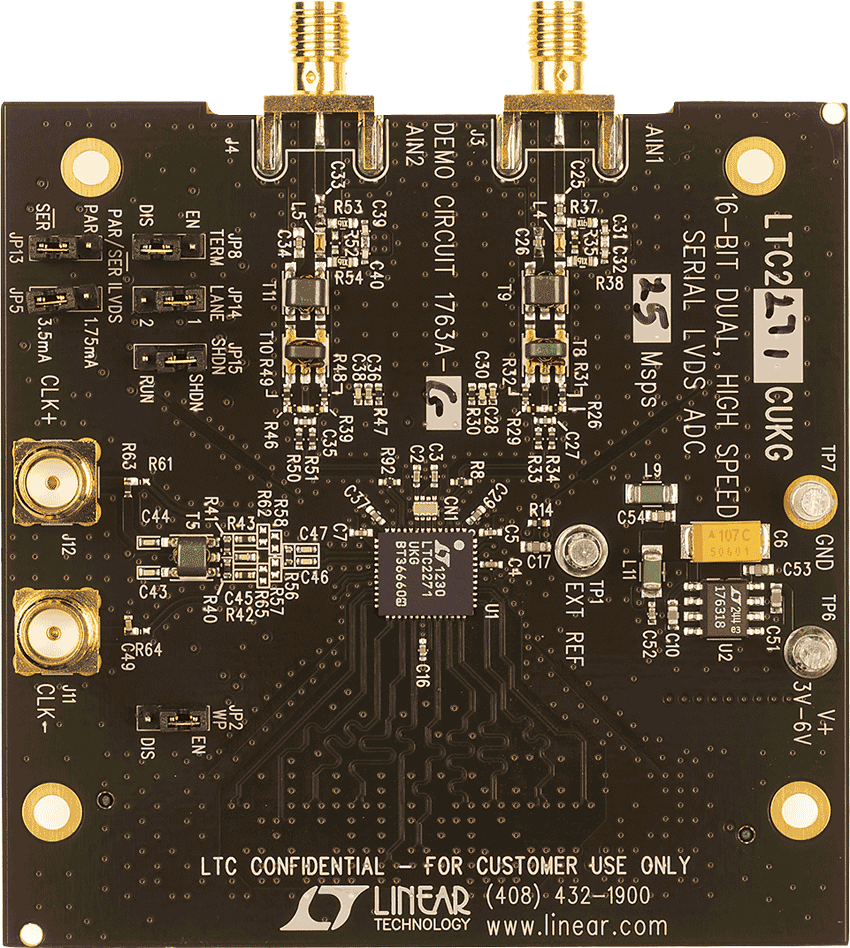

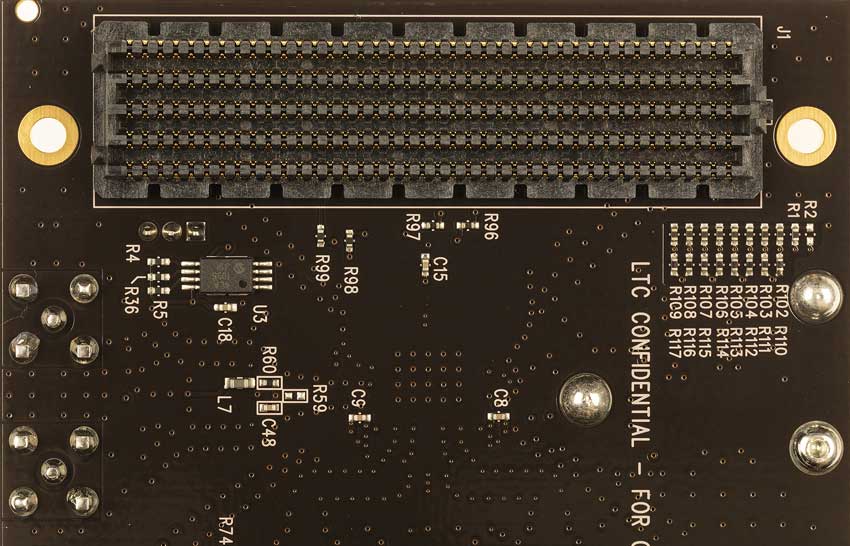

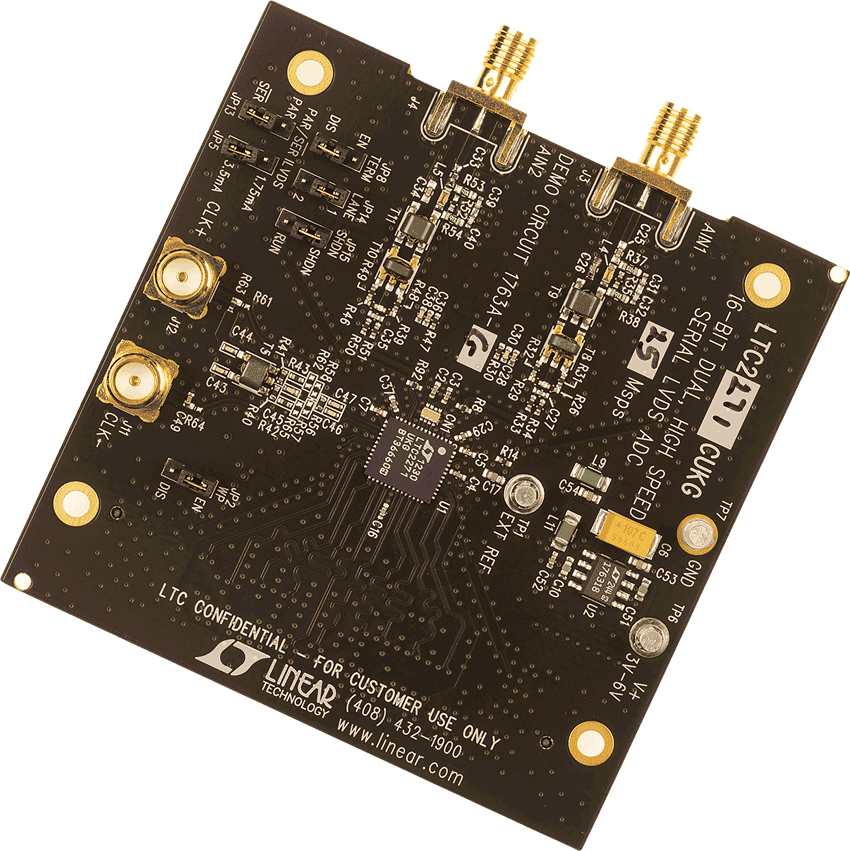

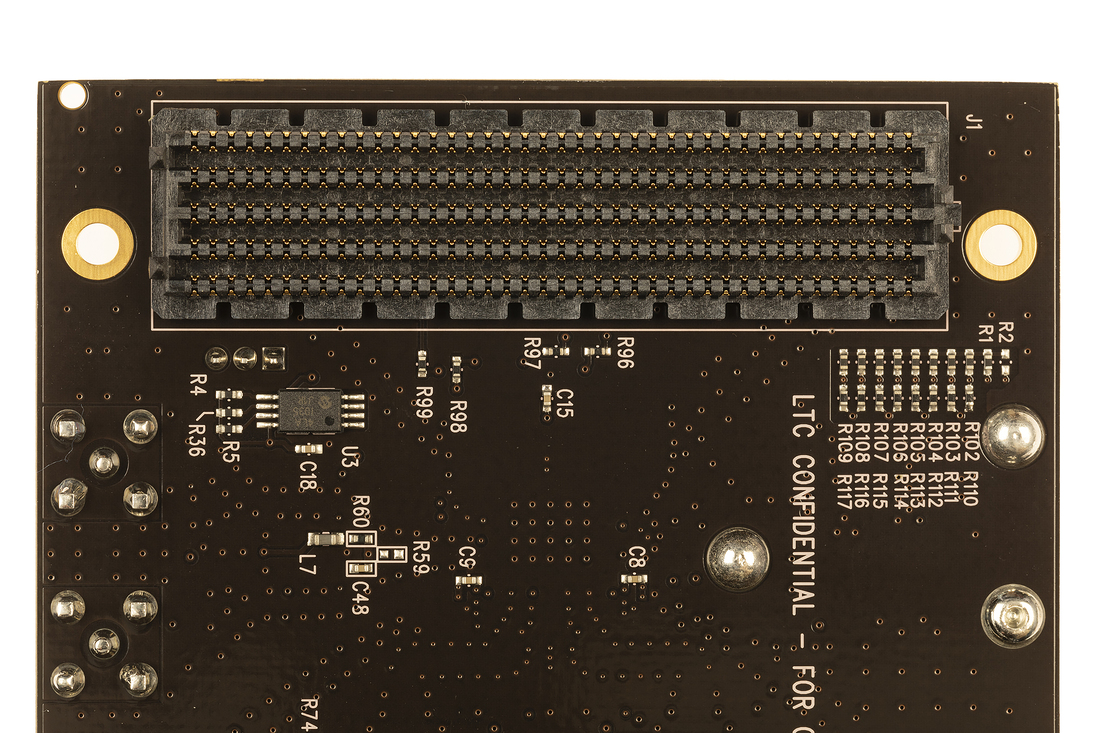

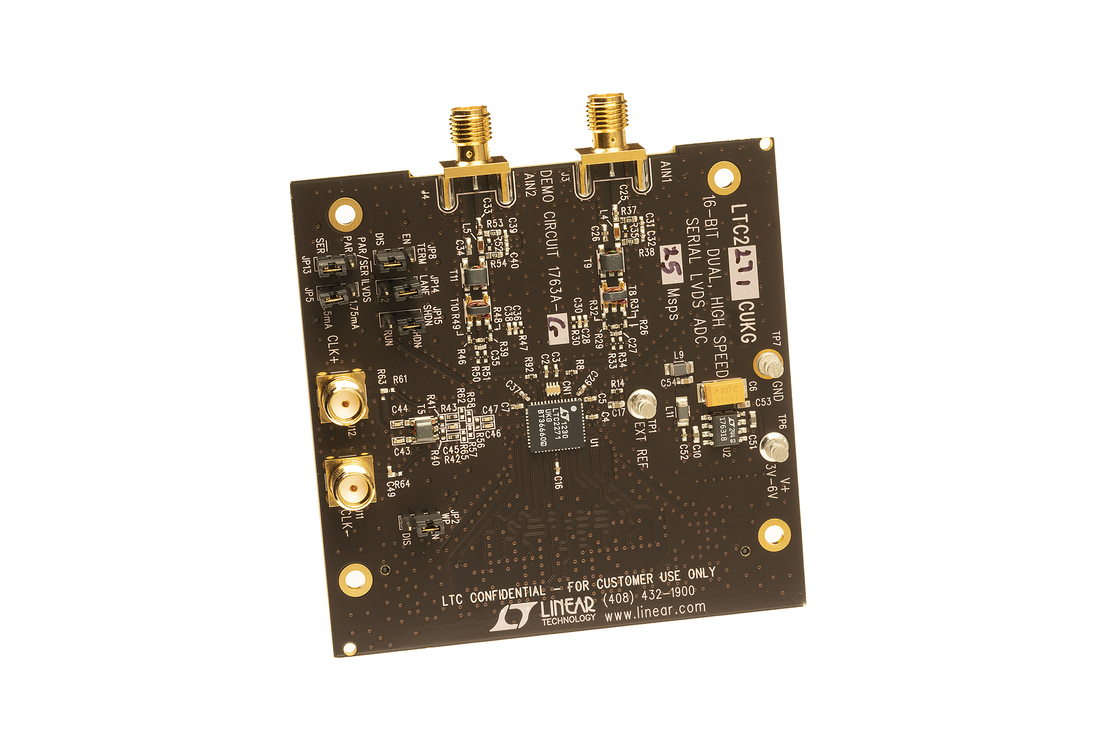

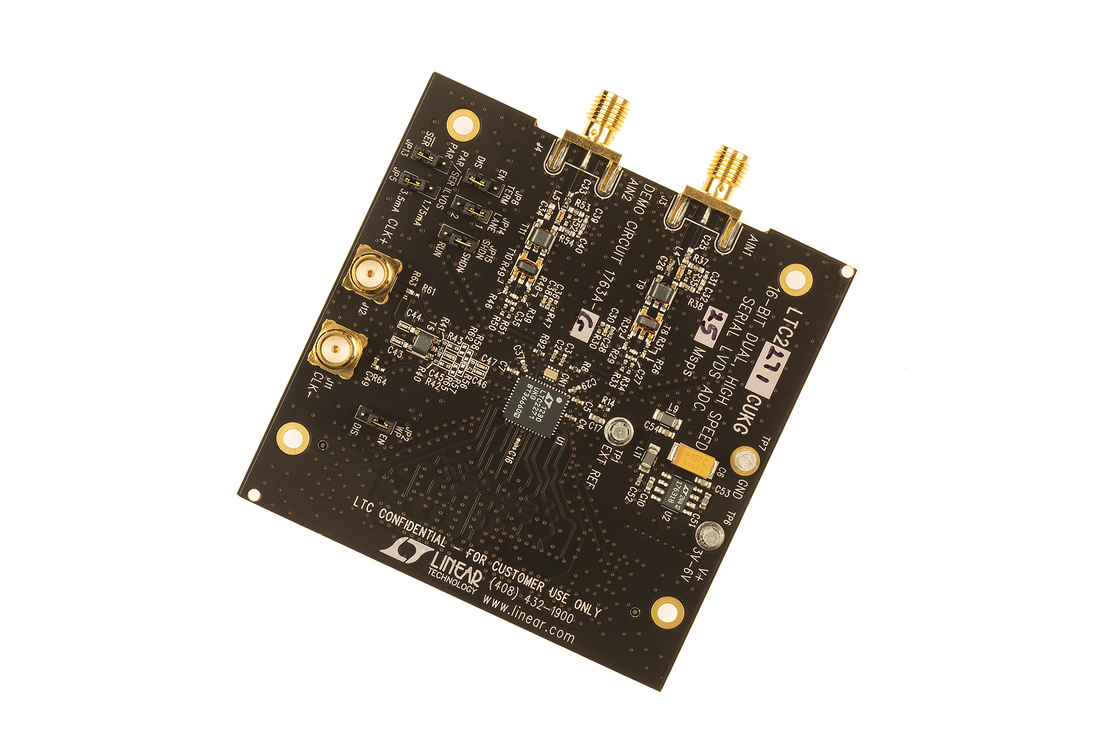

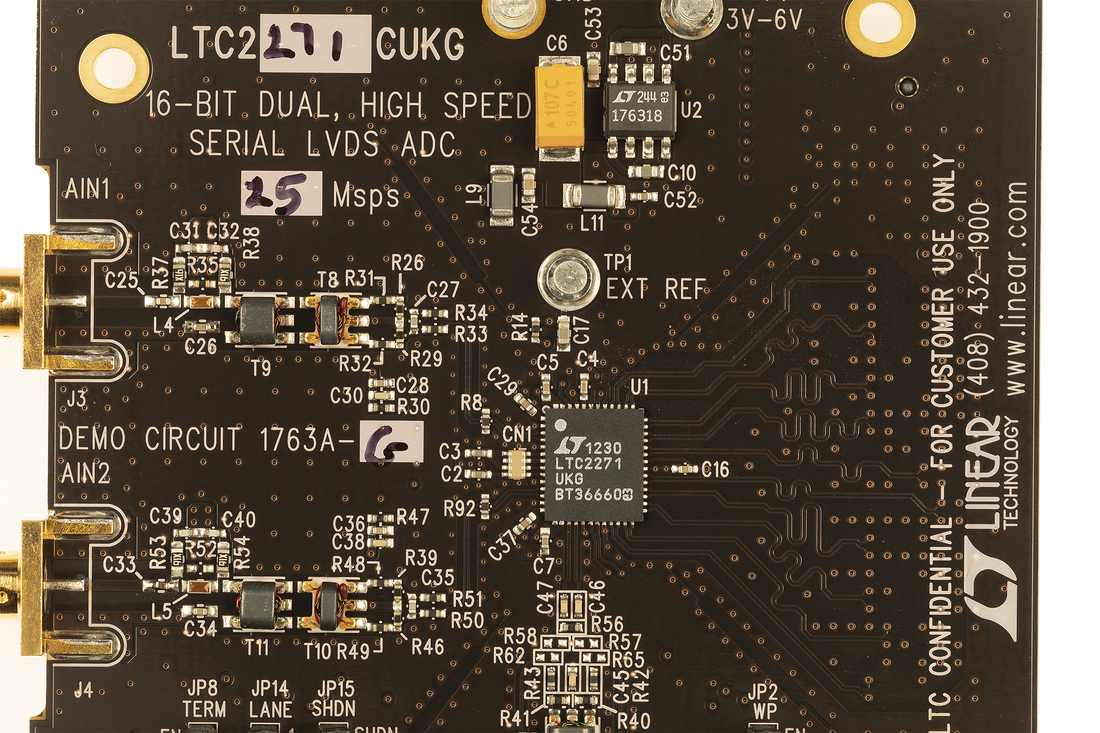

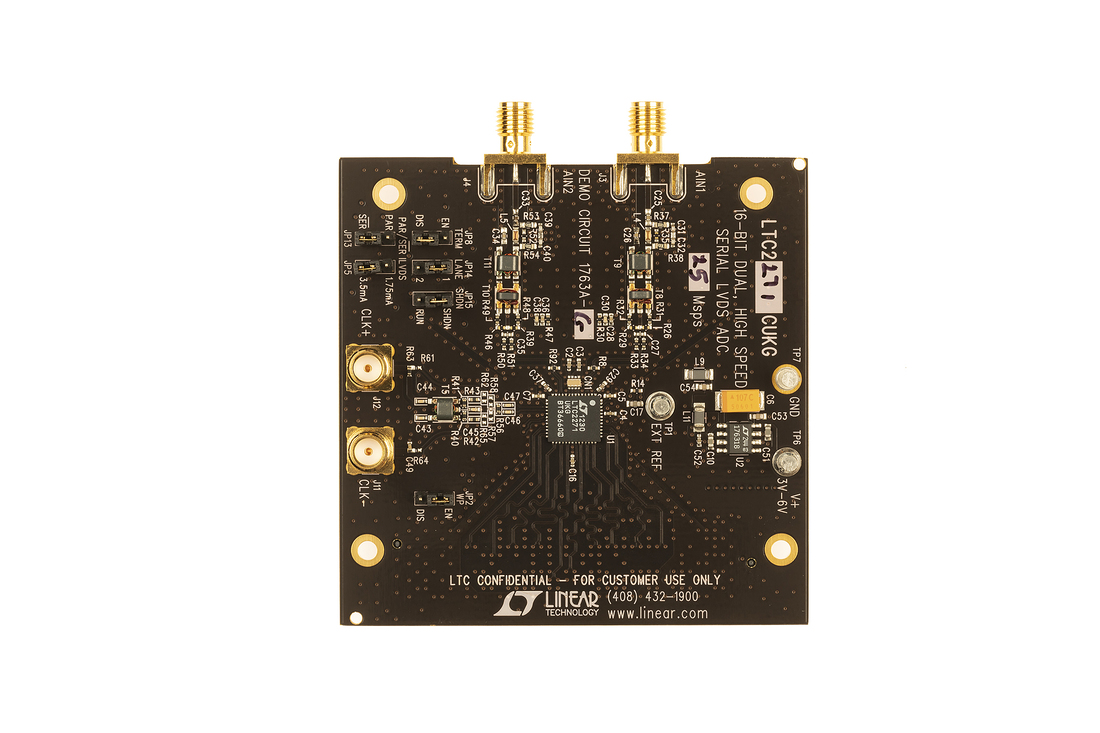

DC1763A-G
