製品概要

機能と利点

  • サンプル・レート:105Msps/80Msps
  • SNR:(最大140MHzの入力で)68dB
  • SFDR:(最大170MHzの入力で)80dB
  • 775MHzのフルパワー帯域幅S/H
  • 単一3.3V電源
  • 低消費電力:475mW/366mW
  • 選択可能な入力範囲:±0.5Vまたは±1V
  • ミッシング・コードなし
  • オプションのクロック・デューティ・サイクル・スタビライザ
  • シャットダウン・モードとナップ・モード
  • データ・レディ出力クロック
  • ピン互換ファミリ
    • 135Msps:LTC2224(12ビット)、LTC2234(10ビット)
    • 105Msps:LTC2222(12ビット)、LTC2232(10ビット)
    • 80Msps:LTC2223(12ビット)、LTC2233(10ビット)
  •  48ピンQFNパッケージ

製品概要

LTC2222/LTC2223は、高周波の広いダイナミック・レンジの信号をデジタル化する105Msps/80Msps、サンプリング12ビットA/Dコンバータです。SNRが68dB、最大170MHzの入力信号に対するSFDRが80dBという優れたAC特性を備えているため、要求の厳しい通信アプリケーションに最適です。また、0.15psRMSという極めて低いジッタにより、優れたノイズ性能を維持しながらIF周波数をアンダーサンプリングできます。

DC仕様では、±0.3LSB(標準)のINLと±0.2LSB(標準)のDNL、全温度範囲でミッシングコードがないことが規定されています。遷移ノイズは0.5LSBRMSと低く抑えられています。

個別の出力電源により、0.5V~3.6Vロジックをドライブする出力が可能です。

ENC+およびENC-入力は、正弦波、PECL、LVDS、TTLまたはCMOS入力で差動またはシングルエンド・ドライブ可能です。また、オプションのクロック・デューティ・サイクル・スタビライザにより、広範なクロック・デューティ・サイクルに対してフルスピードで高性能を達成できます。


アプリケーション

  • 無線および有線の広帯域通信
  • ケーブル・ヘッドエンド・システム
  • パワーアンプの直線化
  • 通信テスト機器

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

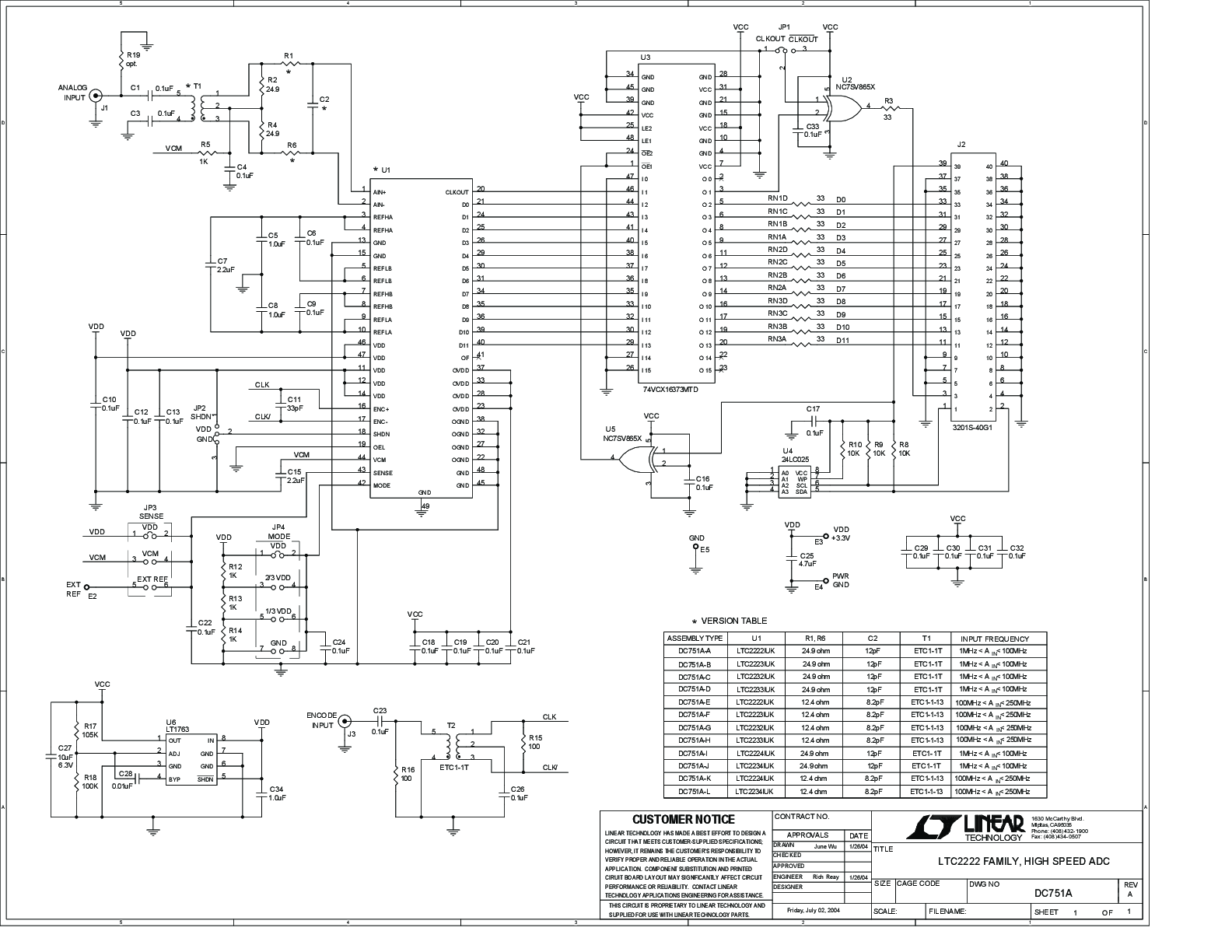

評価キット (2)

ソフトウェア & システム

評価用ソフトウェア

LinearLab ツール

A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.

PScope

PScopeは、旧リニアテクノロジーの高性能ADCとシグナル・チェーン・レシーバ・ファミリーを使用するために設計されたUSBベースの製品デモおよびデータ収集システムです。このソフトウェアでは、SNR、SFDR、THDやその他の主要なパラメータを迅速かつ容易に評価することが出来ます。
