製品概要

機能と利点

  • サンプル・レート: 105Msps/80Msps
  • ノイズフロア:78.2dBFs
  • SFDR 100dB
  • SFDR:250MHzで>82dB(入力範囲1.5VP-P
  • PGAフロントエンド(入力範囲2.25VP-P または1.5VP-P
  • 700MHzのフルパワー帯域幅S/H
  • オプションの内部ディザー
  • オプションのデータ出力ランドマイザ
  • 単一3.3V電源
  • 低消費電力:900mW/725mW
  • オプションのクロック・デューティ・サイクル・スタビライザ
  • 範囲外インジケータ
  • ピン互換ファミリ
    • 105Msps: LTC2207 (16ビット), LTC2207-14 (14ビット)
    •  80Msps: LTC2206 (16ビット), LTC2206-14 (14ビット)
    •  65Msps: LTC2205 (16ビット), LTC2205-14 (14ビット)
    • 40Msps: LTC2204 (16ビット),
    •  25Msps: LTC2203 (16ビット), シングルエンド・クロック
    •  10Msps: LTC2202 (16ビット), シングルエンドクロック
  • 48ピン7mm×7mm QFNパッケージ

製品概要

LTC2207/LTC2206は、入力周波数が最大700MHzという高周波で広いダイナミック・レンジの信号をデジタル化する105Msps/80Mspsサンプリング16ビットA/Dコンバータです。このADCの入力範囲は、PGAフロントエンドで最適化することができます。

LTC2207/LTC2206はノイズフロアが78.2dB、SFDRが100dBという優れたAC特性を備えているため、要求の厳しい通信アプリケーションに最適です。また、80fsRMSという極めて低いジッタにより、優れたノイズ性能を維持しながら高い入力周波数をアンダーサンプリングできます。最大DC仕様では、全温度範囲で±4LSBのINLと±1LSBのDNL(ミッシング・コードなし)が規定されています。

独立した出力電源により、0.5V~3.6VのCMOS出力振幅が可能です。

ENC+およびENC-入力は、正弦波、PECL、LVDS、TTLまたはCMOS入力で差動またはシングルエンド・ドライブ可能です。また、オプションのクロック・デューティサイクル・スタビライザにより、広範なクロック・デューティサイクルでフルスピードで高性能を達成できます。


Bits
LTC2207-14 14
LTC2207-16 16

アプリケーション

  • テレコム
  • 受信機
  • 携帯電話基地局
  • スペクトル分析
  • イメージング・システム
  • ATE

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

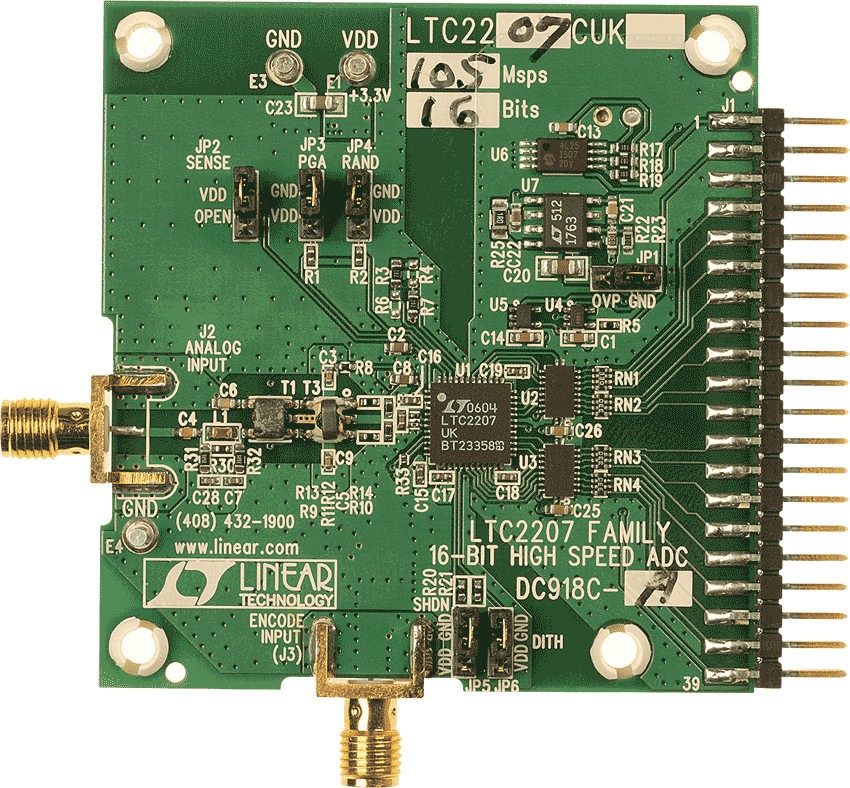

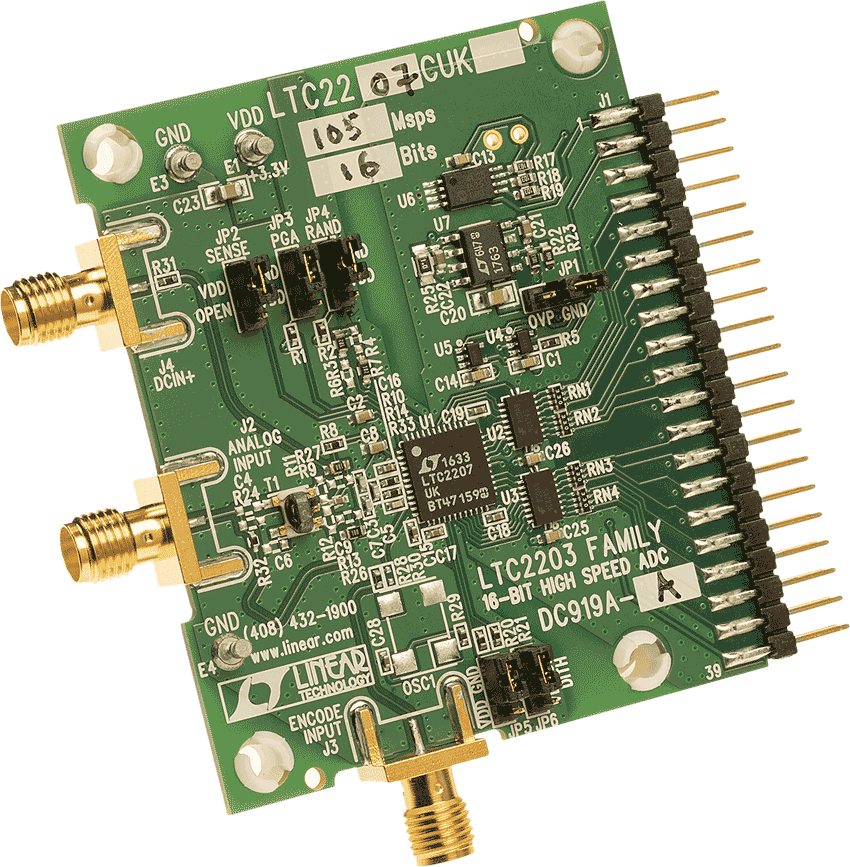

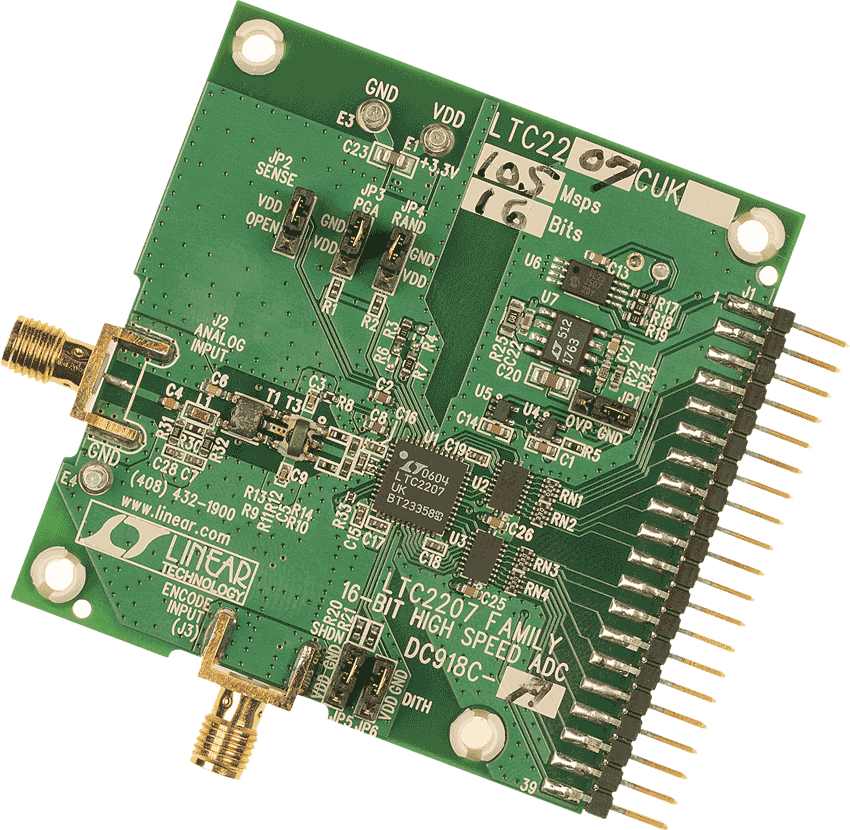

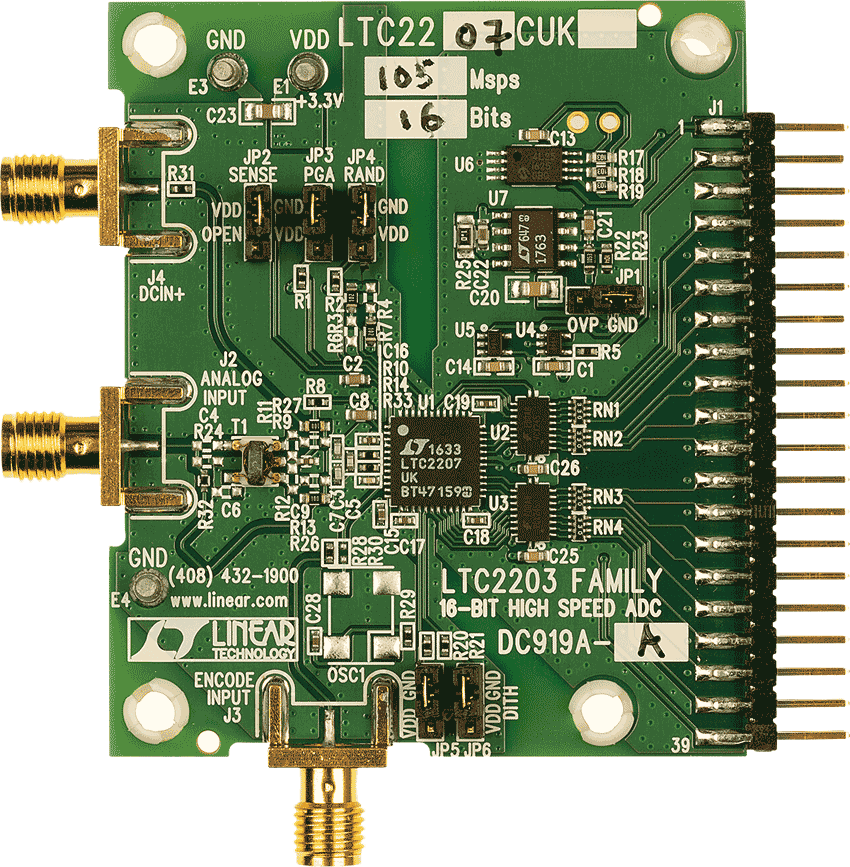

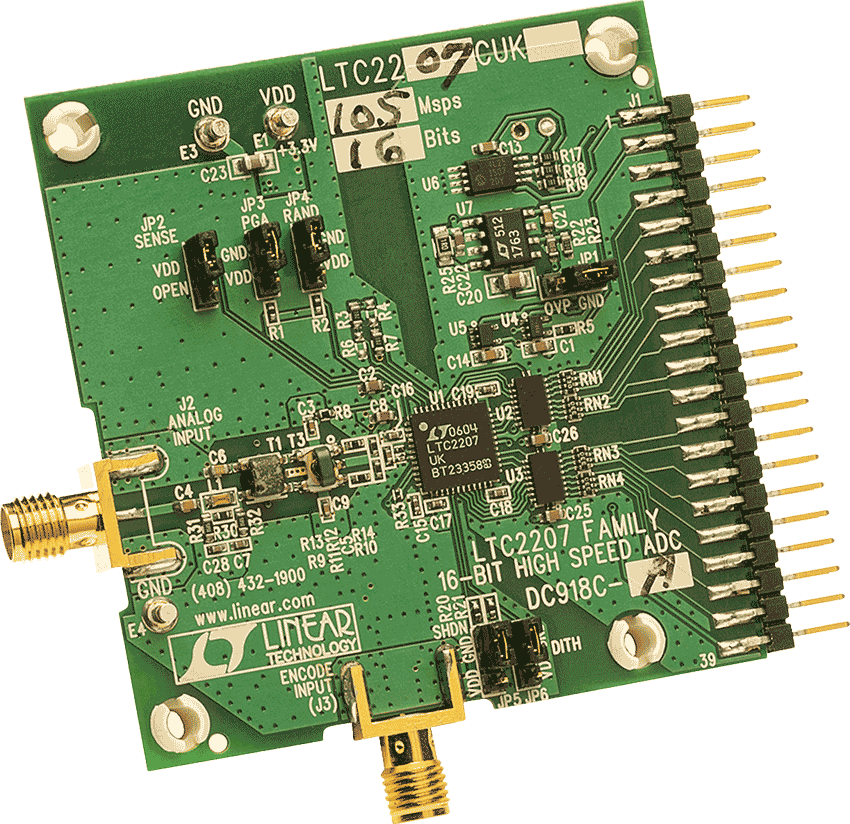

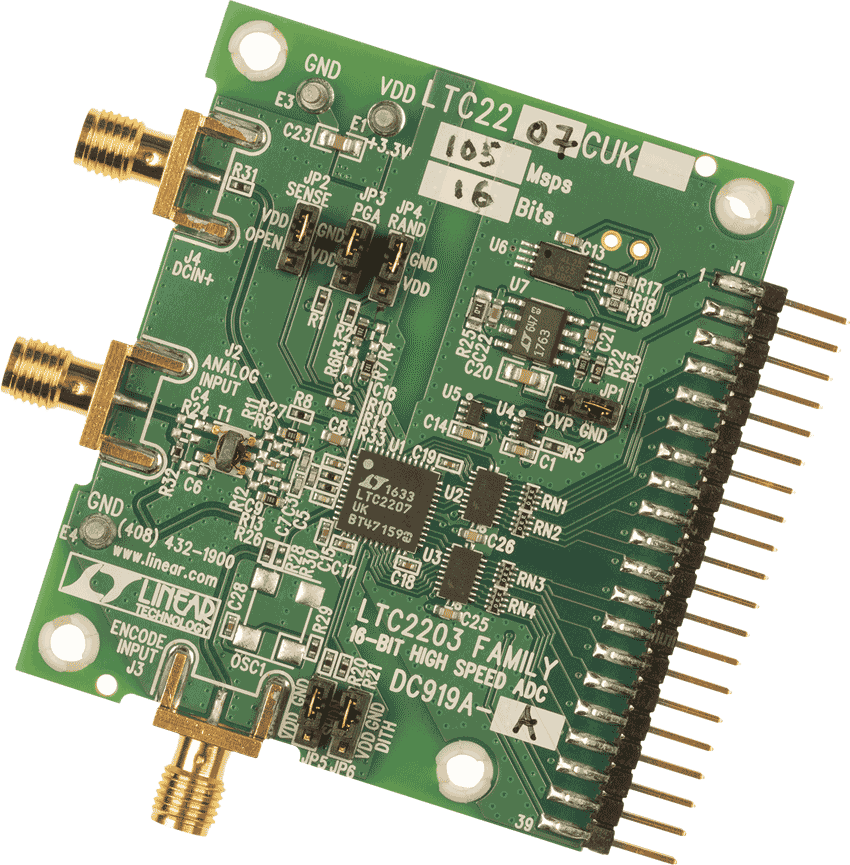

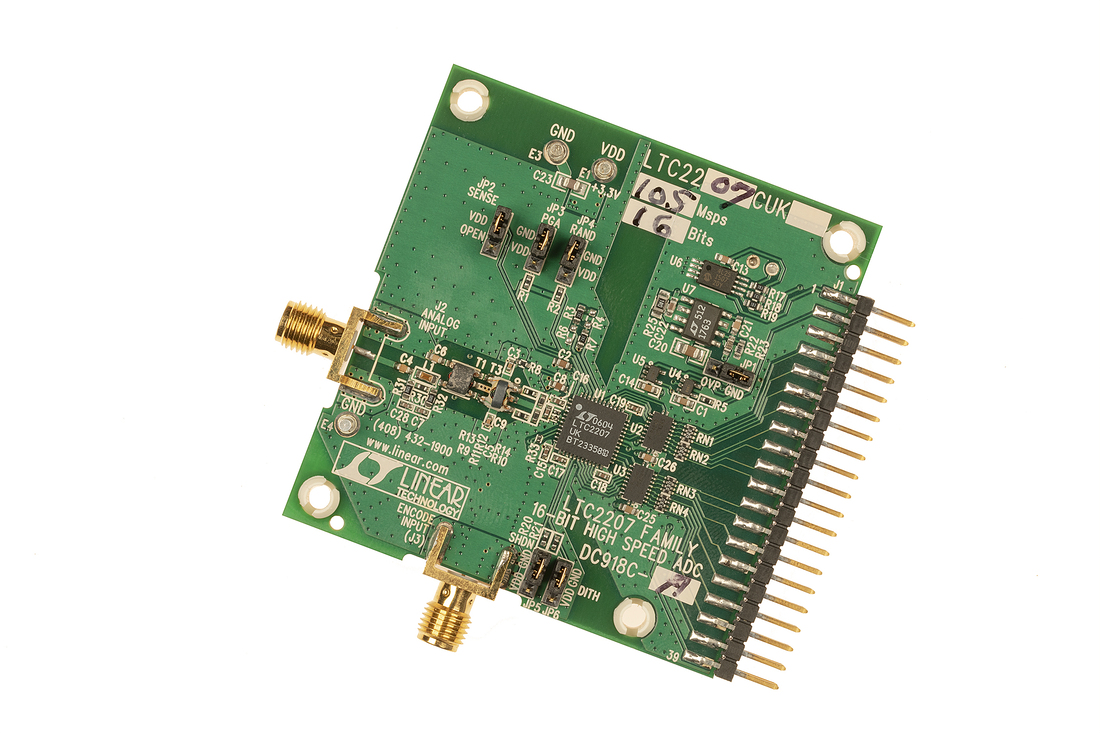

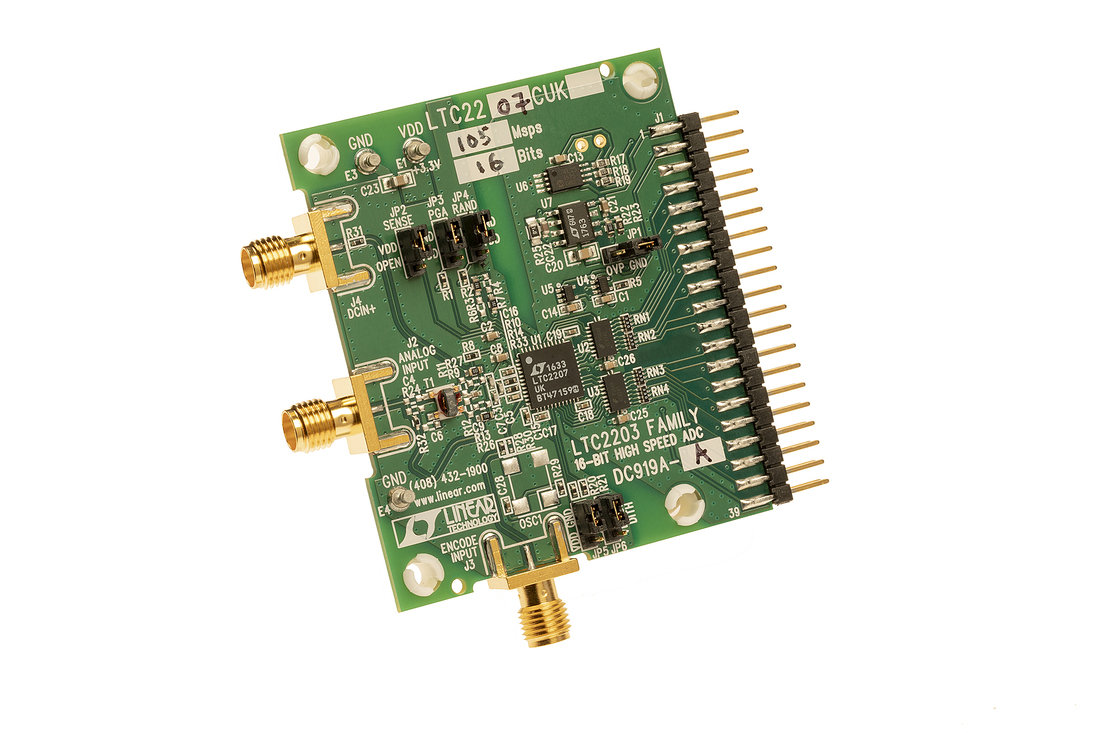

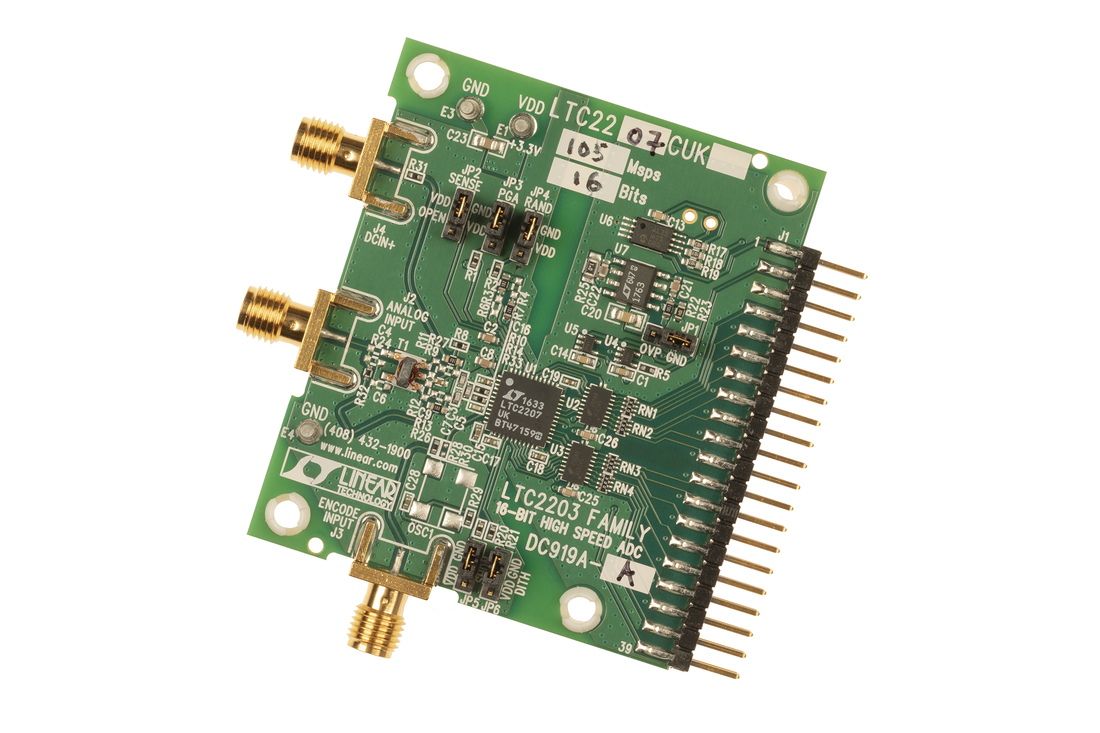

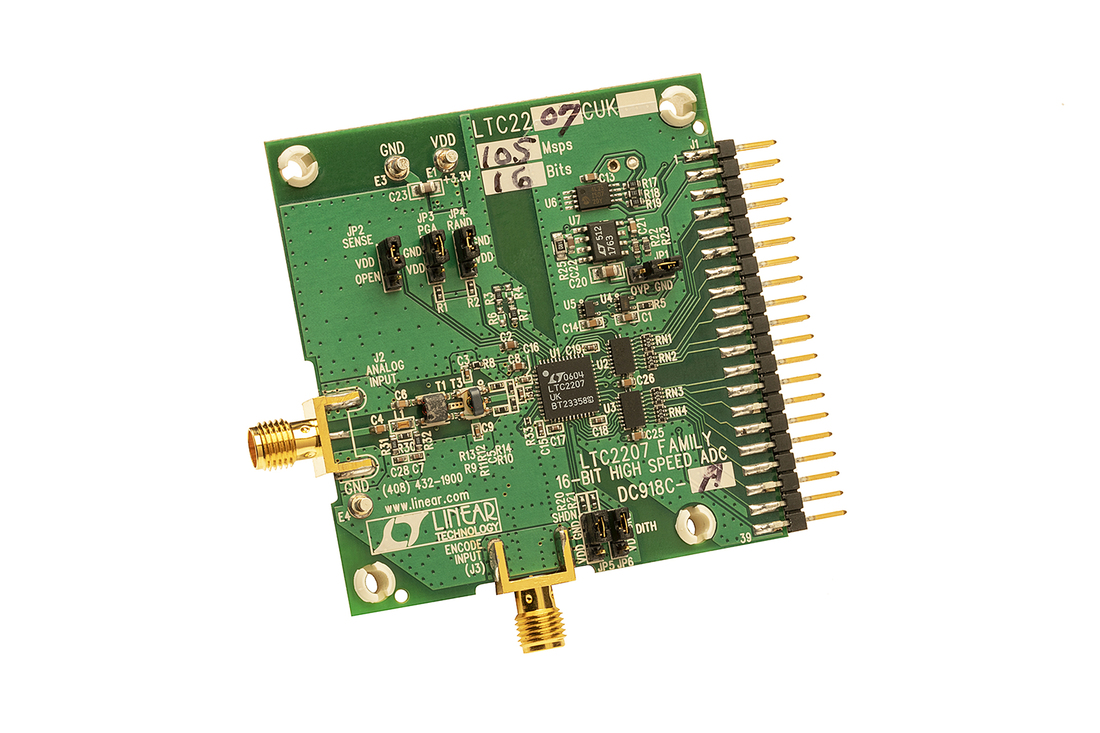

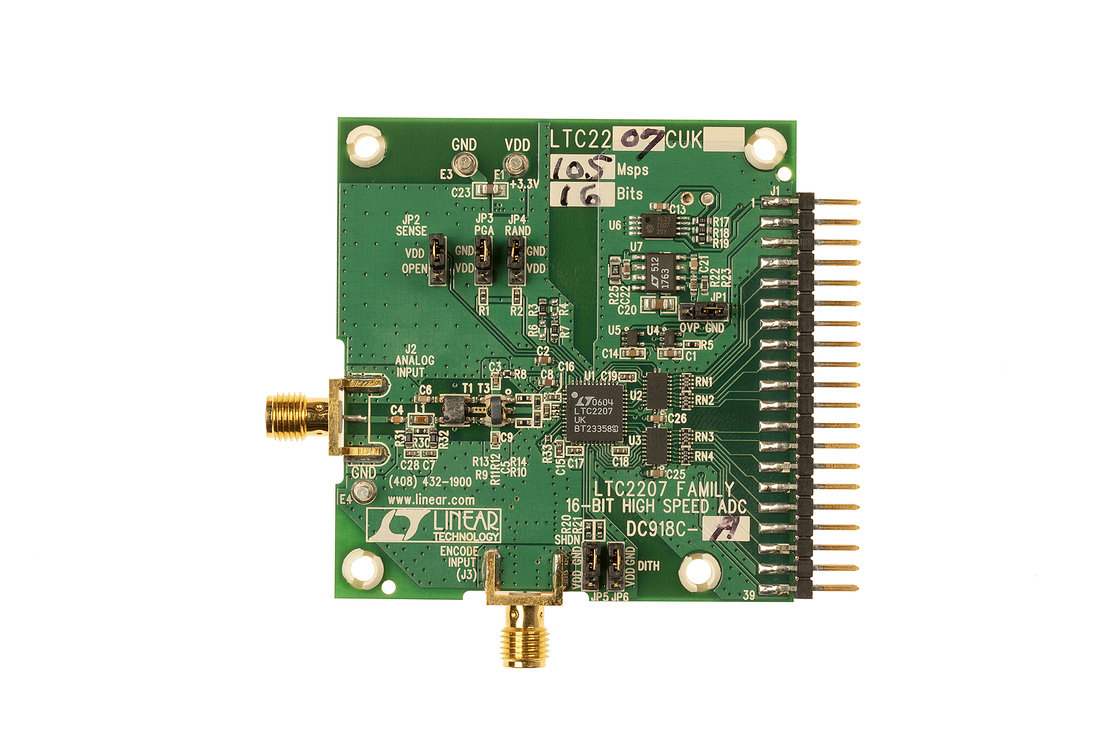

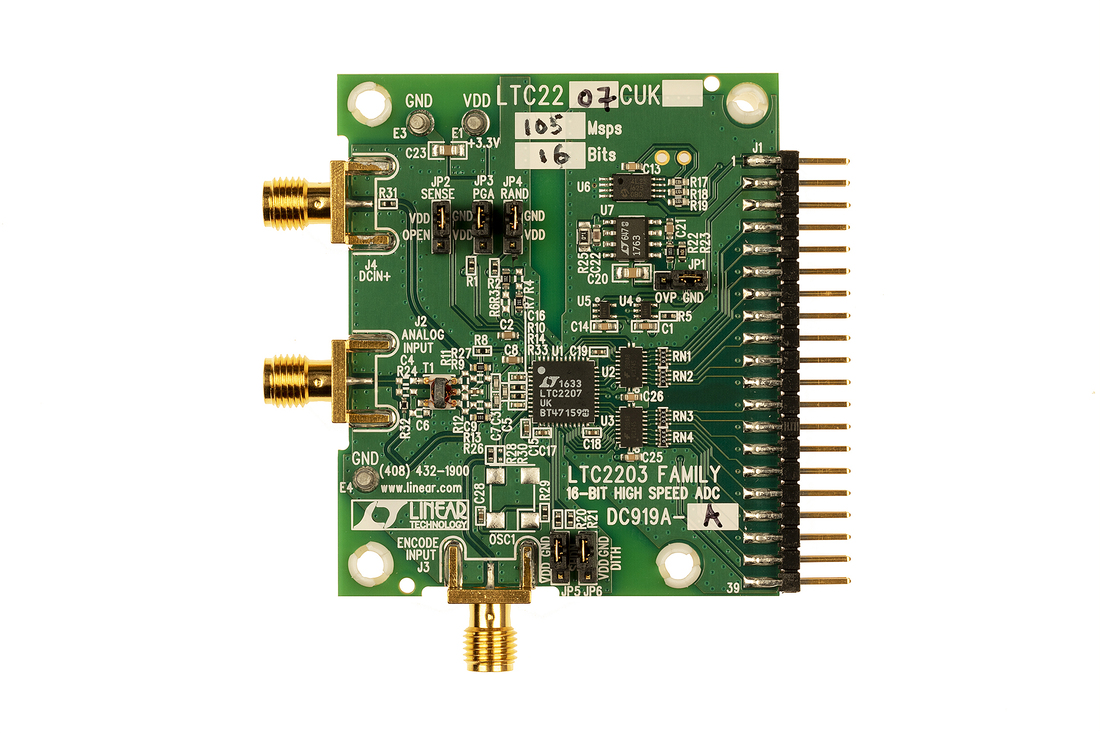

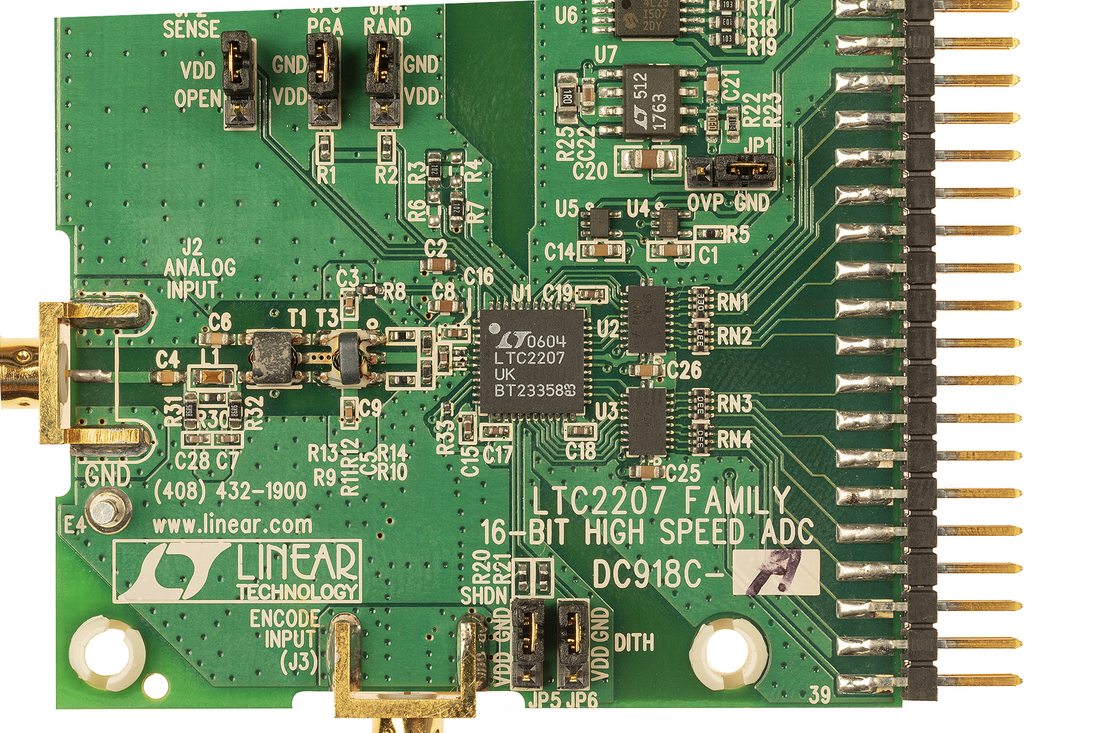

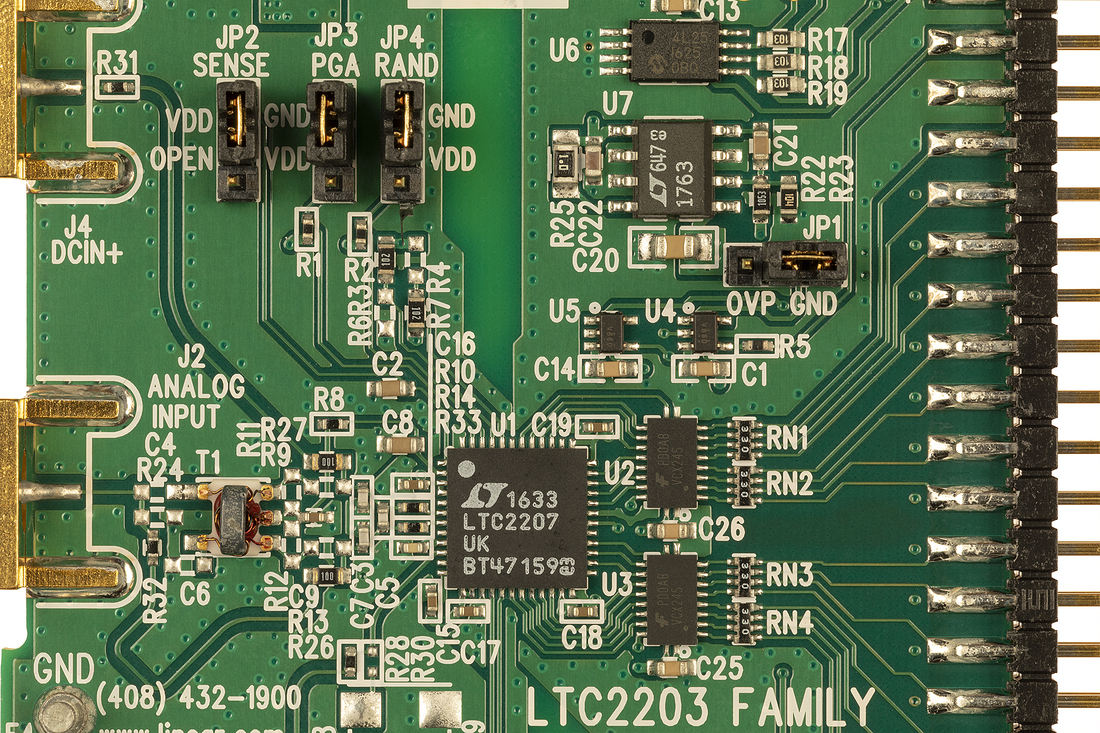

評価キット (7)

ソフトウェア & システム

評価用ソフトウェア

LinearLab ツール

A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.

PScope

PScopeは、旧リニアテクノロジーの高性能ADCとシグナル・チェーン・レシーバ・ファミリーを使用するために設計されたUSBベースの製品デモおよびデータ収集システムです。このソフトウェアでは、SNR、SFDR、THDやその他の主要なパラメータを迅速かつ容易に評価することが出来ます。
