製品概要

機能と利点

  • 4チャネル同時サンプリングADC
  • SNR:70.6dB
  • SFDR:88dB
  • 低消費電力:545mW/439mW/369mW(合計)、136mW/110mW/92mW(チャネル当たり)
  • 単一1.8V 電源
  • シリアルLVDS出力:チャネル当たり1ビットまたは2ビット
  • 選択可能な入力範囲: 1VP-P ~2VP-P
  • 800MHzのフルパワー帯域幅S/H
  • シャットダウン・モードとナップ・モード
  • 設定用のシリアルSPIポート
  • ピン互換の14ビットおよび12ビット・バージョン

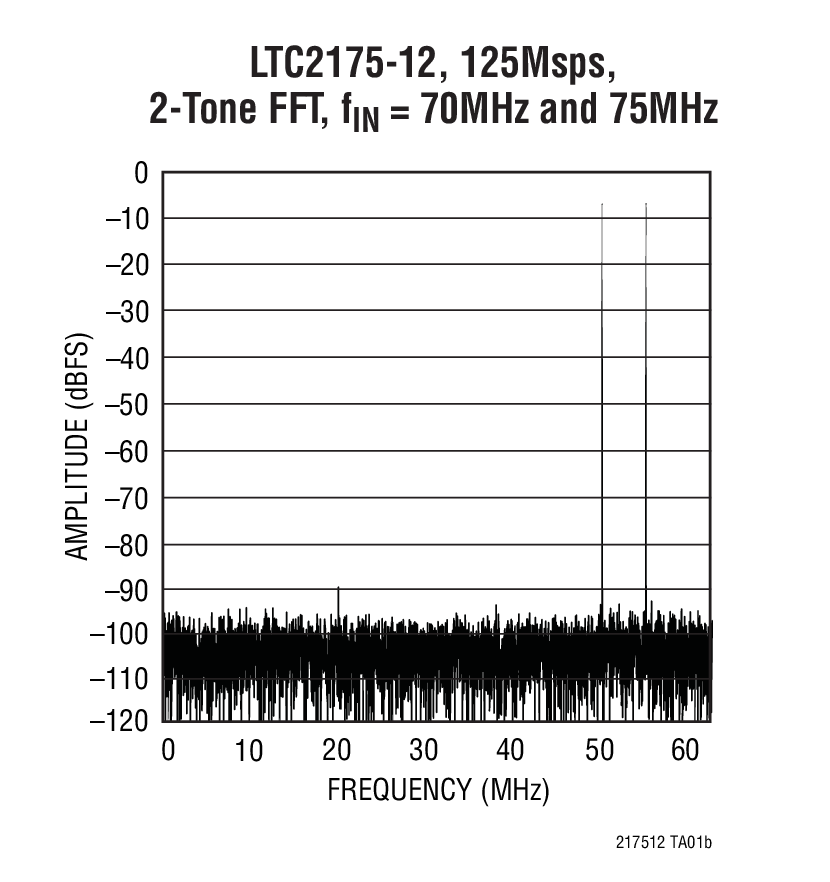

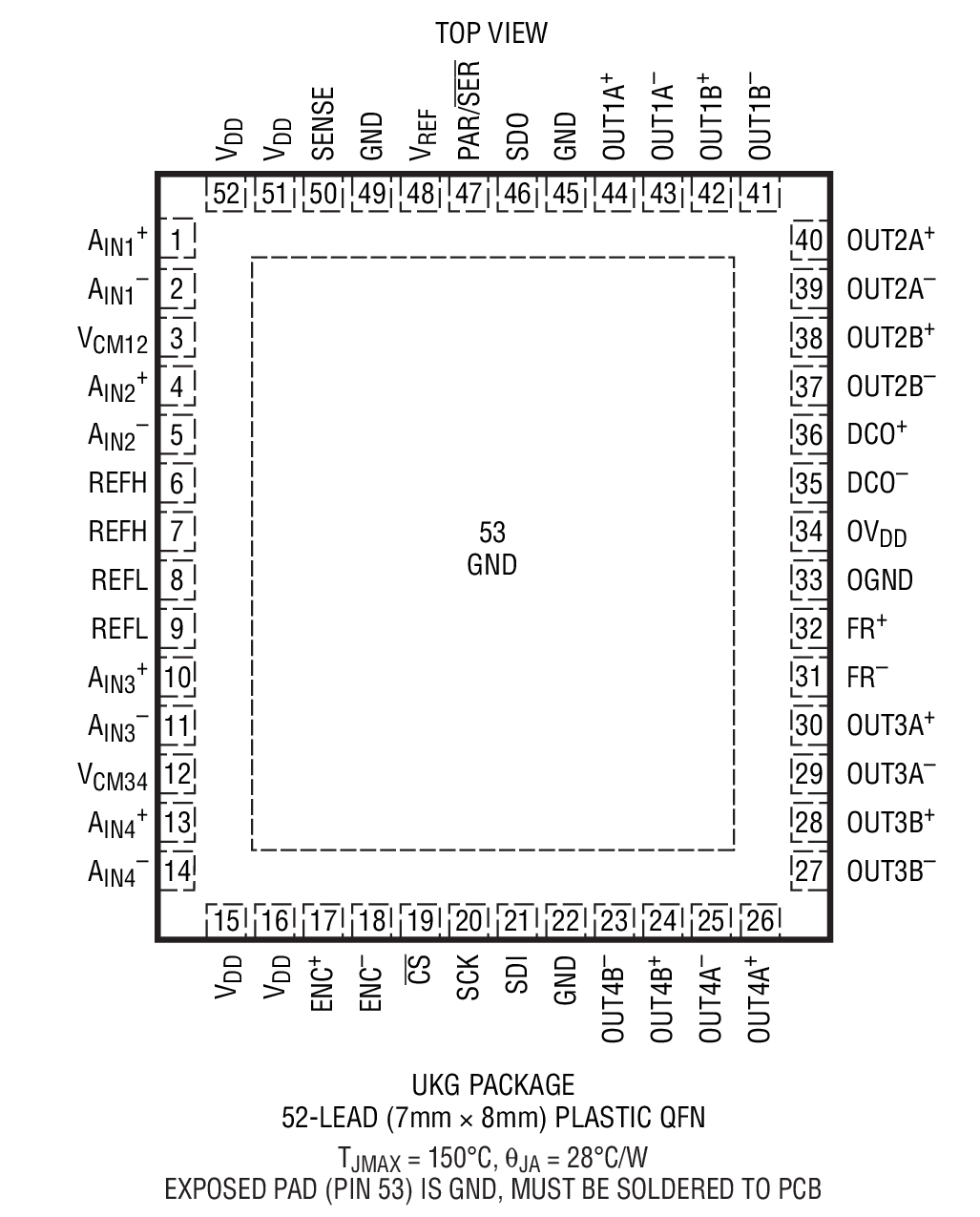

  • 52ピン(7mm × 8mm) QFNパッケージ

製品概要

LTC2175-12/2174-12/2173-12は、高周波の広いダイナミック・レンジの信号をデジタル化する4チャネル同時サンプリング12ビットA/Dコンバータです。SNRが70.6dB、 SFDRが88dBという優れたAC特性を備えているため、要求の厳しい通信アプリケーションに最適です。0.15psRMSという極めて低いジッタにより、優れたノイズ性能を維持しながらIF周波数をアンダーサンプリングできます。

DC仕様では、±0.3LSB(標準)のINLと±0.1LSB(標準)のDNL、全温度範囲でミッシング・コードがないことが規定されています。遷移ノイズは0.3LSBRMSと低く抑えられています。

デジタル出力はシリアルLVDSなので、データライン数を最小限に抑えることができます。各チャネルは一度に2ビットを出力します(2レーン・モード)。低いサンプリング・レートでは、チャネル当たり1ビットの選択肢(1レーン・モード)もあります。LVDSドライバはオプションの内部終端を備え、出力レベルを調整できるので、クリーンな信号完全性を確保します。

ENC+およびENC入力は、正弦波、PECL、LVDS、TTLまたはCMOS入力で差動またはシングルエンド・ドライブ可能です。また、内蔵のクロック・デューティサイクル・スタビライザにより、広範なクロック・デューティサイクルにおいてフルスピードで高性能を達成できます。

Bits
LTC2174-12 12
LTC2174-14 14

アプリケーション

  • 通信
  • セルラー基地局
  • ソフトウェア無線
  • 携帯型医療用画像処理
  • マルチチャネル・データ収集
  • 非破壊試験

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
