製品概要

機能と利点

  • SNR: 68.5dB
  • SFDR: 90dB
  • 低消費電力: 628mW/592mW/545mW(合計)
  • 単一1.8V電源
  • DDR LVDS出力
  • ドライブが容易な1.5VP-Pの入力範囲
  • 1.25GHzのフルパワー帯域幅サンプル/ホールド
  • オプションのクロック・デューティサイクル・スタビライザ
  • 低消費電力のスリープ・モードとナップ・モード
  • 設定用のシリアルSPIポート
  • 14ビット・バージョンとピン互換

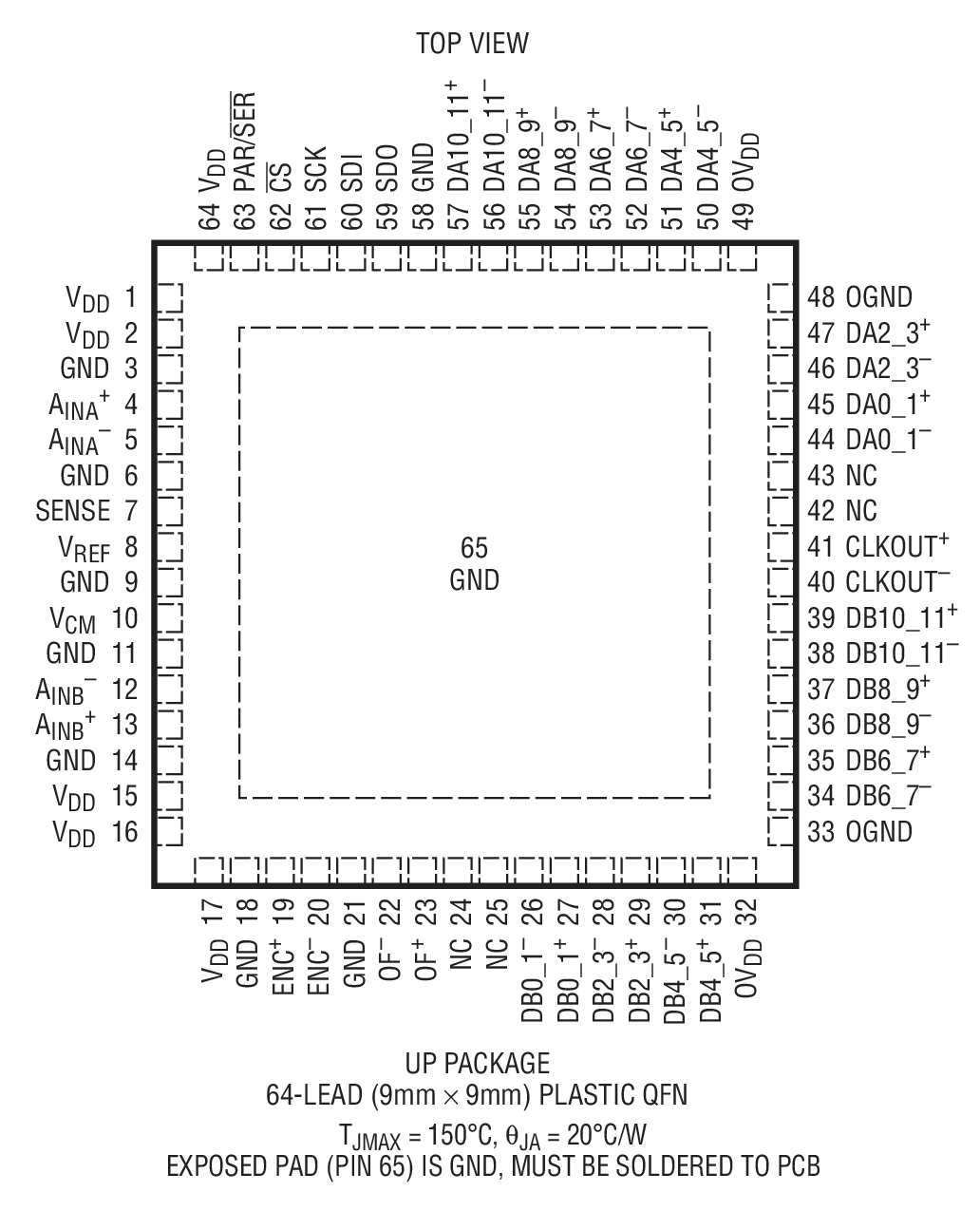

  • 64ピン(9mm × 9mm) QFNパッケージ

製品概要

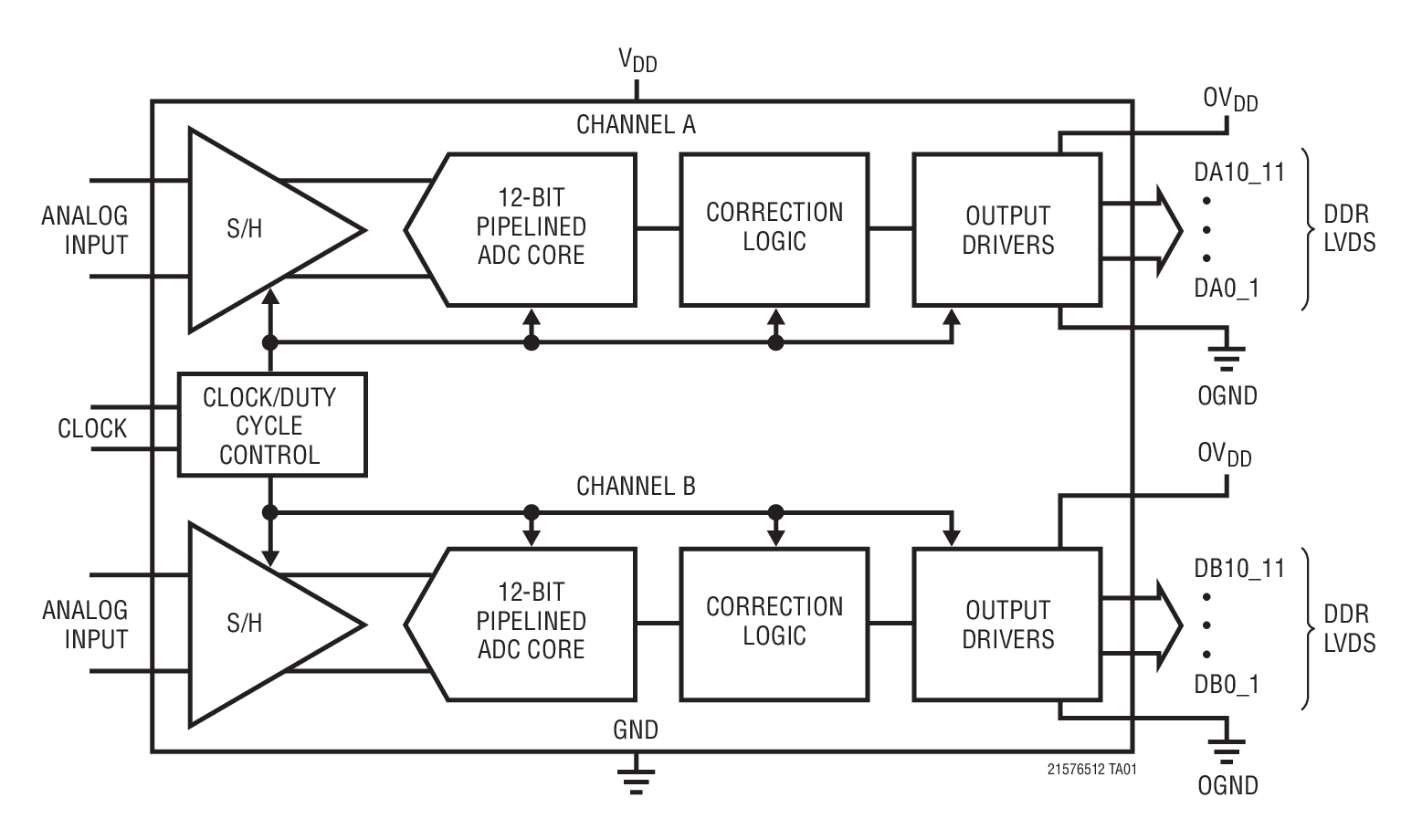

LTC2157-12/LTC2156-12/LTC2155-12は、広いダイナミックレンジの高周波信号をデジタル化する、デュアル250Msps/210Msps/170Msps 12ビットA/Dコンバータ・ファミリです。SNRが68.5dB、SFDRが90dBという優れたAC性能を備えているため、要求の厳しい通信アプリケーションに最適です。1.25GHzの入力帯域幅により、非常に小さい減衰で高いアンダーサンプリング比を達成できます。待ち時間はわずか6クロックサイクルです。

DC仕様では、±0.26LSB(標準)のINL、±0.16LSB (標準)のDNL、全温度範囲でミッシング・コードがないことが規定されています。遷移ノイズは0.54LSBRMS.です。

デジタル出力は、ダブルデータレート(DDR) LVDSです。

ENC+およびENC-入力は、正弦波、PECL、LVDS、TTLまたはCMOSの入力信号を使って差動でドライブ可能です。また、オプションのクロック・デューティサイクル・スタビライザにより、広範なクロック・デューティサイクルで、フルスピードで高い性能を達成できます。

Bits
LTC2157-12 12
LTC2157-14 14

アプリケーション

  • 通信
  • セルラ基地局
  • ソフトウェア無線
  • 医療用画像処理
  • 高精細ビデオ
  • テストおよび測定機器
