    LTC1555

    SIM電源およびレベル変換器

製品概要

機能と利点

  • VIN範囲:2.6V~4.4V
  • 超低消費電流
    • 動作電流:14μA
    • シャットダウン電流:<1μA
  • インダクタ不要
  • 短絡/熱保護
  • 超小型アプリケーション回路(<0.045in2
  • 高さの低い(1mm)ThinSOTパッケージ
  • 昇圧チャージ・ポンプにより5Vを生成
  • 出力電流:10mA
  • 3V SIMのためにVINをVOUTに直結
  • スイッチング周波数:900kHz
  • ソフトスタートによりターンオン時の突入電流を制限
  • シャットダウン時に出力はグランド

製品概要

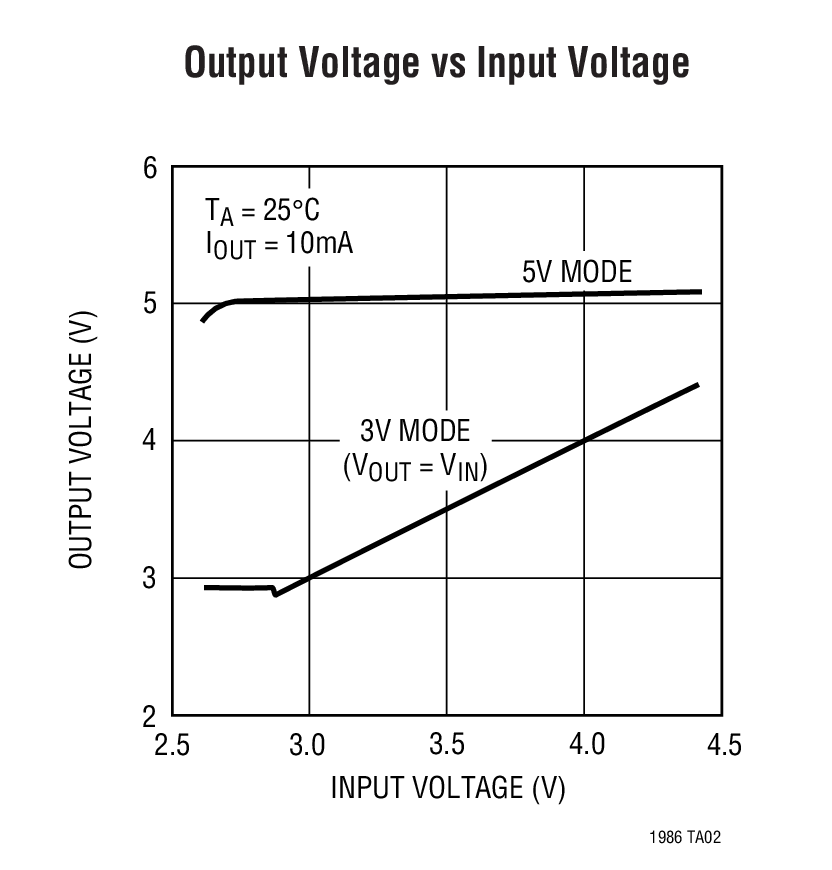

LTC1986は3Vまたは5V GSM SIMカードに電源を供給するマイクロパワー・チャージポンプDC/DCコンバータです。 VOUT=5V(5Vモード)、VOUT=VIN(3Vモード)、またはシャットダウンの3つのモードで動作します。入力電圧範囲は2.6V~4.4Vで、10mAの出力電流を供給できます。LTC1986は、3Vモードの昇圧機能を搭載することによって、VINを最低2.6Vまで低下させることができます。3Vモードでは、VINが2.85V以下に低下するまで2.5Ωスイッチを介してVOUTがVINに直接接続されます。VINが2.85V以下になると、VOUTを自動的に昇圧して2.9Vの安定化出力を維持するので、VOUTは3VのSIM VCC仕様内に維持されます。

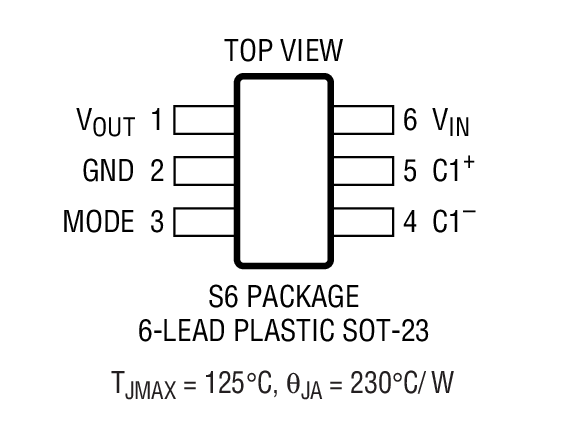

動作電流が非常に低く(無負荷時に標準14μA)、外付け部品数も少ないため、小型で軽負荷のバッテリ駆動アプリケーションに最適です。以下に示すアプリケーション回路の総PCB実装面積は、0.045in2以下です。保護機能としては、突入電流制限、低電圧ロックアウト、短絡保護、熱過負荷保護を備えています。LTC1986は高さの低い(1mm)SOT-23パッケージで供給されます。


アプリケーション

  • GSM携帯電話
  • PCS/DCS携帯電話
  • 携帯用POS端末
