製品概要

機能と利点

  •  SIM電源:50mA、1.8V/3V
  •  入力電圧範囲:3V~6V
  •  コントローラ電圧範囲:1.2V~4.4V
  •  すべてのSIM接続ピンで14kVのESD保護
  •  すべてのETSI、IMT-2000およびISO7816 SIM/スマートカード・インターフェイス要求に対応
  •  1.8Vまたは3Vへのレベル変換器
  •  動作電流:20μA
  •  ロジック制御のシャットダウン(ISD < 1μA)

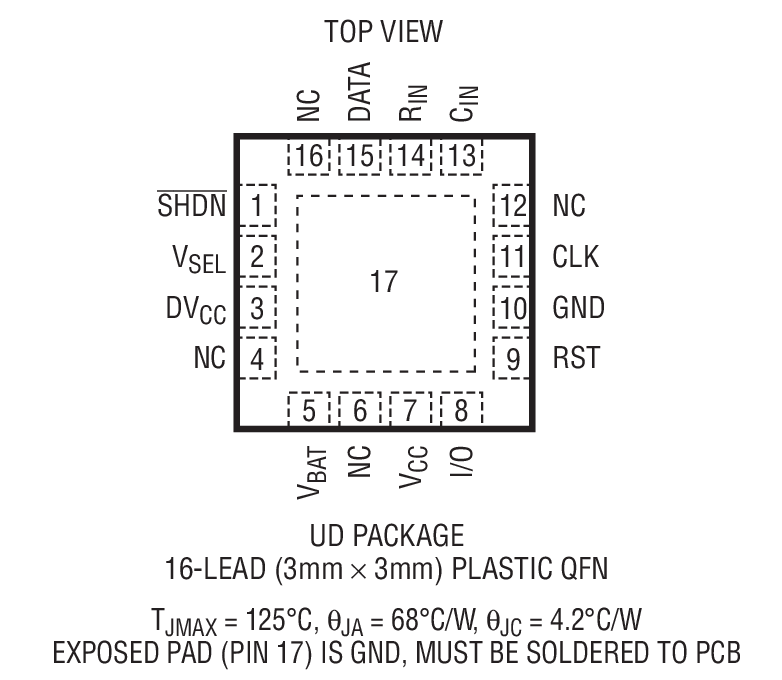

  •  高さ0.8mm、3mm×3mmのQFNパッケージ

製品概要

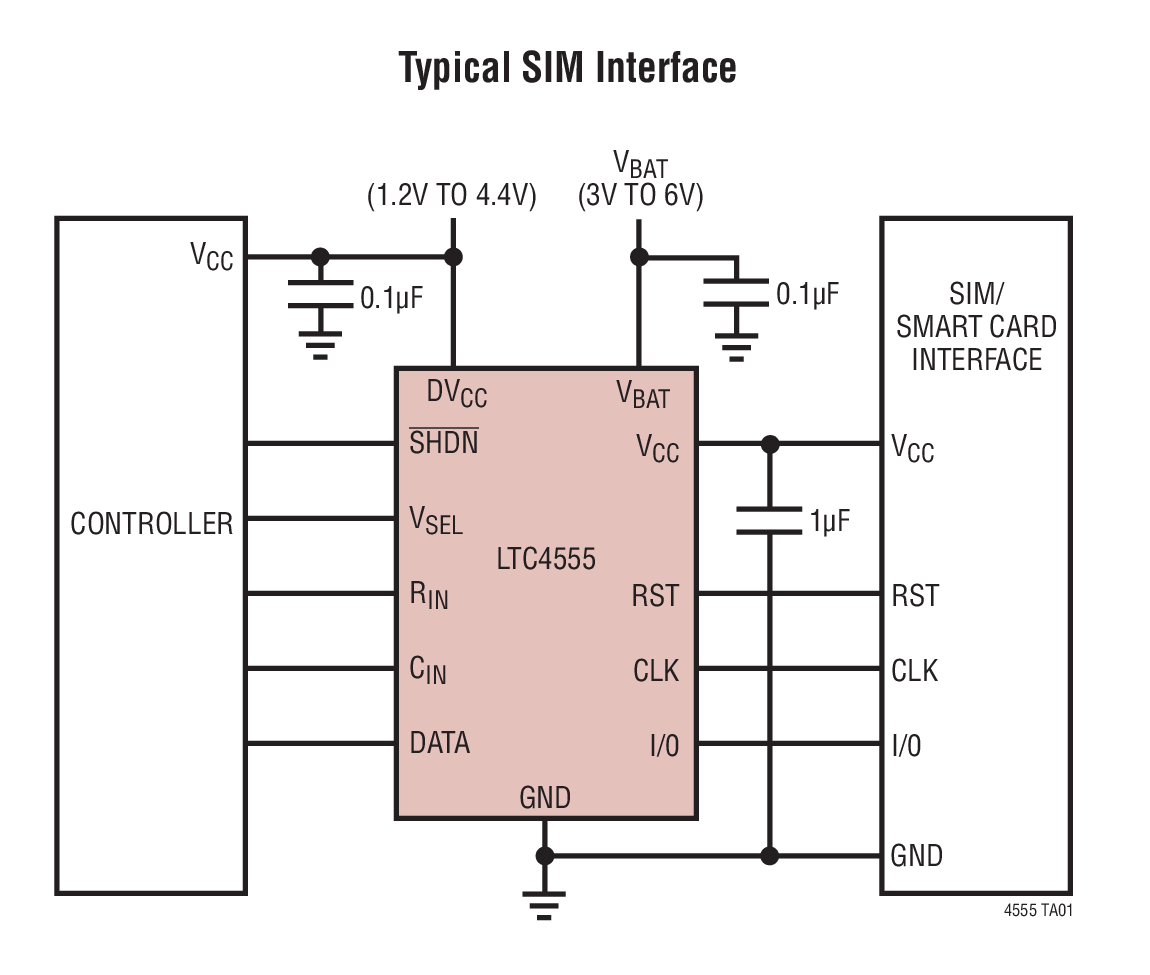

LTC4555は、低電圧の2.5Gおよび3G携帯電話で1.8Vまたは3Vの加入者識別モジュール(SIM)にインターフェイスするのに必要な電力変換と信号レベル・シフトを提供します。このデバイスは1.8Vおよび3V SIMやスマートカードのあらゆる種類の認定要件を満たしています。LDOリニア・レギュレータを内蔵し、3V~6V入力時に1.8Vまたは3VでSIM電源を供給します。出力電圧は1個のピンで選択可能で、最大50mAの負荷電流を供給可能です。

レベル変換器を内蔵しているので、1.2Vの低電源で動作するコントローラが1.8Vまたは3Vのスマートカードにインターフェイス可能です。20μAの動作電流と1μA以下のシャットダウン電流により、バッテリ寿命を最大限に延ばすことができます。また、3mm×3mmのリードレスQFNパッケージで供給されるので、ボード面積を最小限に抑えることができます。


アプリケーション

  •  3G携帯電話用SIMインターフェイス
  •  スマートカード・リーダ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
