製品概要
機能と利点
- 高い直線性：
- 0.02%の直線性により、シンプルなシステム較正が可能
- 広い入力帯域幅：
- 追加利得誤差1%までの帯域幅：500kHz
- 追加利得誤差0.1%までの帯域幅：150kHz
- 3dB帯域幅は入力電圧振幅と無関係
- シンプルで手間が不要：
- わずか1個の外付けコンデンサで真のRMS-DC変換を実現
- デルタシグマ変換技法
- 超低シャットダウン電流：
- 0.1μA
- 柔軟な入力：
- 差動またはシングルエンド
- レール・トゥ・レール同相電圧範囲
- 最大1VPEAKの差動電圧
- 柔軟な出力：
- レール・トゥ・レール出力
- 個別の出力リファレンス・ピンにより、レベル・シフトが可能
- 小型サイズ：
- 省スペースの8ピンMSOPパッケージ
製品概要
LTC1968は、革新的なデルタシグマ計算技法を採用した、真のRMS-DC コンバータです。独自のアーキテクチャを採用することにより、従来のログ-アンチログRMS-DCコンバータと比べて、直線性がより高く高精度な上、帯域幅が振幅に依存することなく、温度特性が優れています。
LTC1968はシングルエンドまたは差動入力信号で動作し、最大4のクレスト・ファクタをサポートしています。同相入力範囲はレール・トゥ・レールです。差動入力範囲は1VPEAKで、かつてないほど優れた直線性を提供します。LTC1968は、どのような入力電圧でも容易にシステム較正が可能です。
また、LTC1968は個別の出力リファレンス・ピンを使用してレール・トゥ・レール出力を提供するので、柔軟なレベル・シフトが可能です。LTC1968は4.5V～5.5Vの単一電源で動作します。低消費のシャットダウン・モードでは、消費電流が0.1μAまで低減されます。
LTC1968は省スペースのMSOPパッケージで供給されるので、携帯アプリケーションに最適です。
アプリケーション
- 真のRMSデジタル・マルチメータおよびパネル・メータ
- 真のRMS AC＋DC測定
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R415 Reliability Data3/23/2018
-

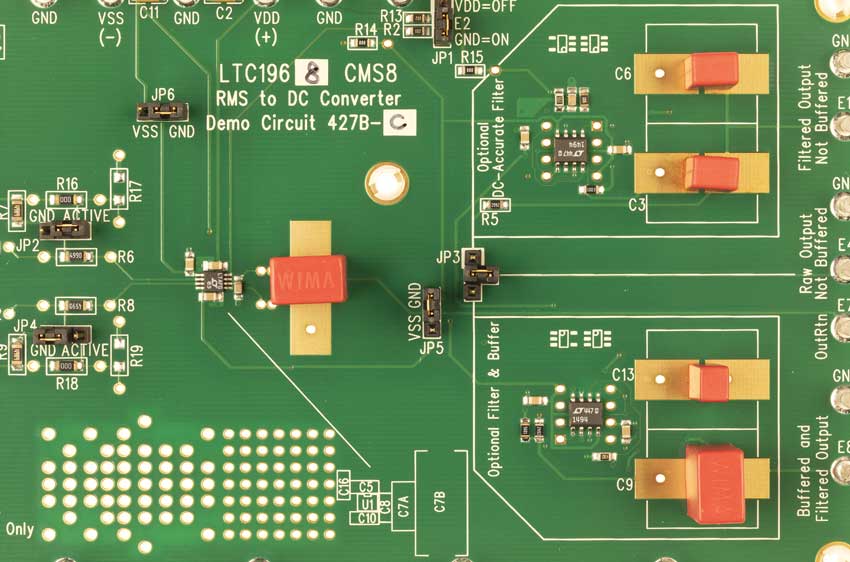

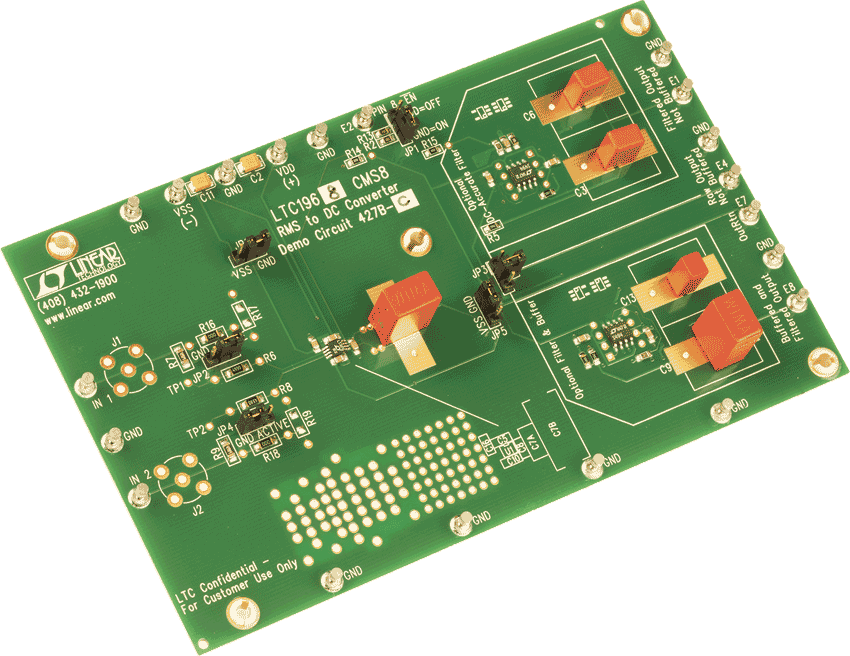

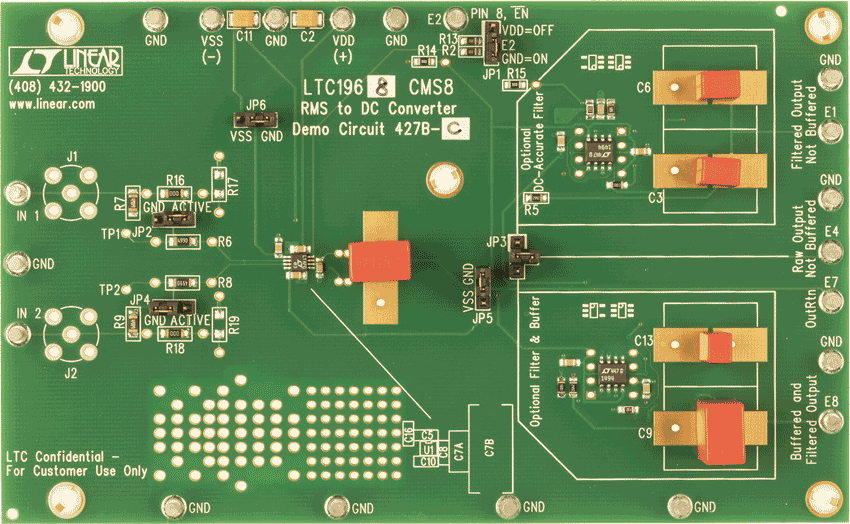

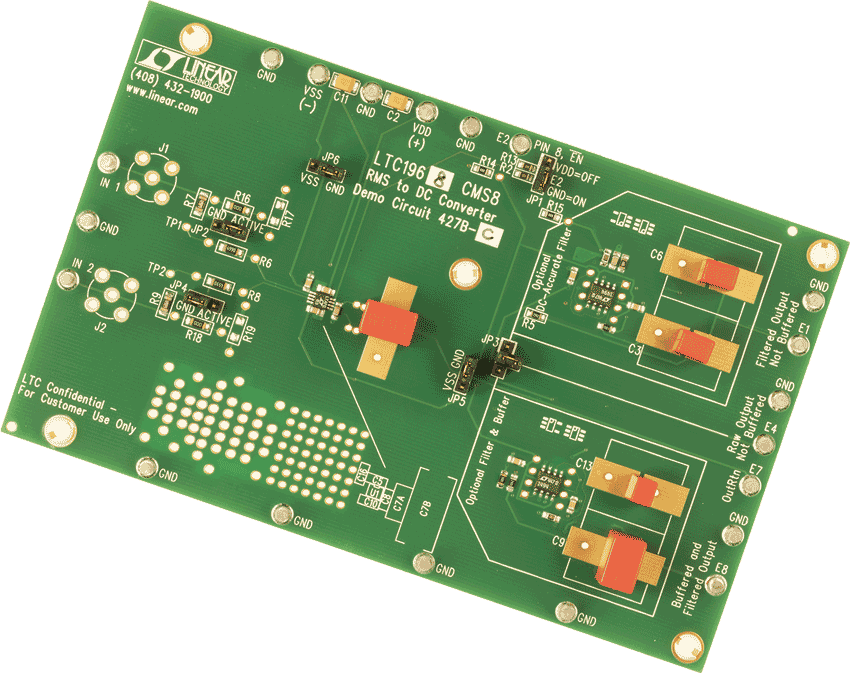

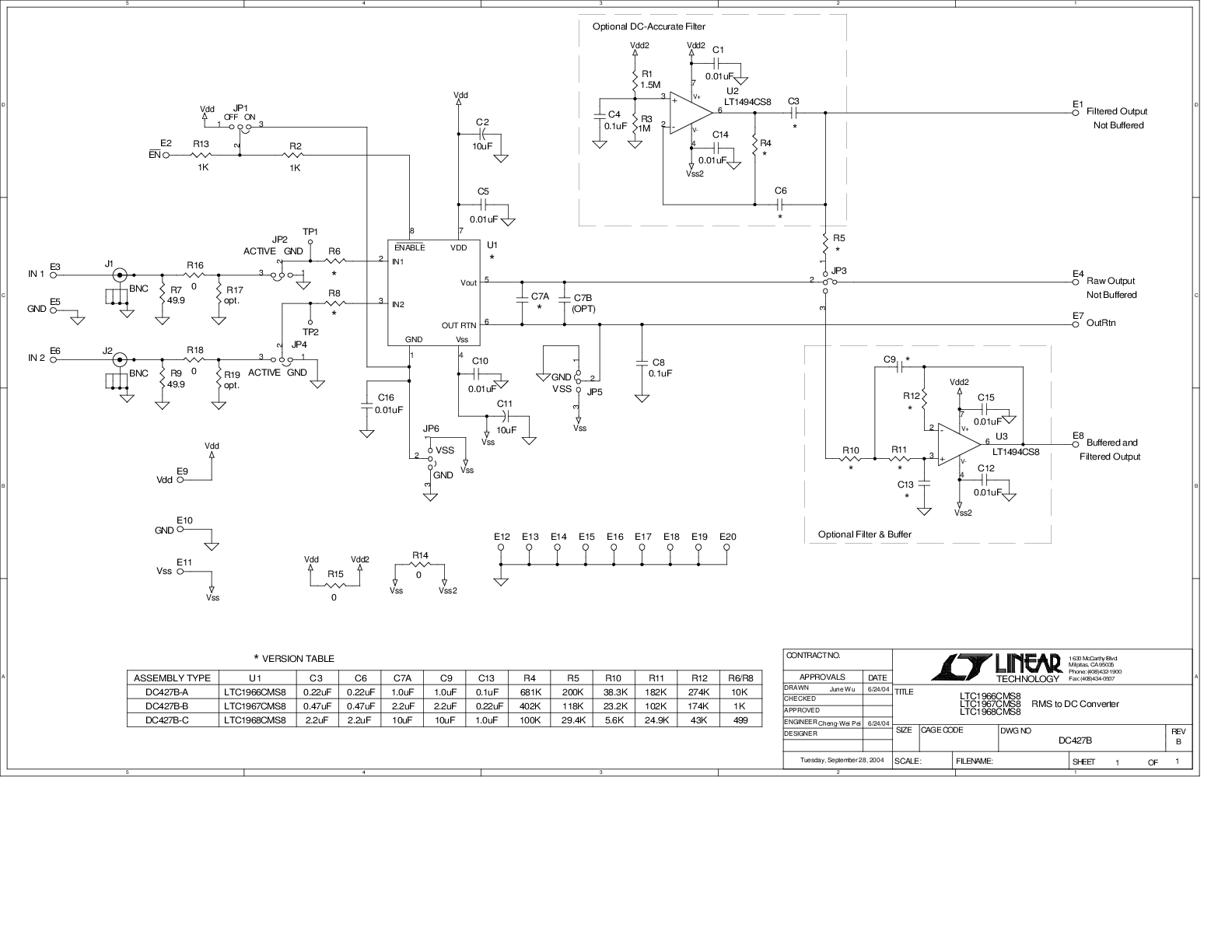

DC427B - Demo Manual9/24/2009
-
DN362 - RMSからDCへの直接変換を使った高精度LVDT信号の調整12/2/2005
-
Unique Analog Multiplier Continuously Monitors Instantaneous Power and Simplifies Design of Power Control Loops7/1/2010 LT Journal
-
Sub-µA RMS Current Measurement for Quartz Crystals6/1/2007 LT Journal
-
Low-Distortion Sine Wave Oscillator with Precise RMS Amplitude Stability3/1/2005 LT Journal
-
Accurate and Simple AC Measurement to 500kHz8/1/2004
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC1968
おすすめ製品
LTC1968 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC1968CMS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC1968CMS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC1968IMS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC1968IMS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| ウェハ・ファブリケーション・データ | R415 Reliability Data |
