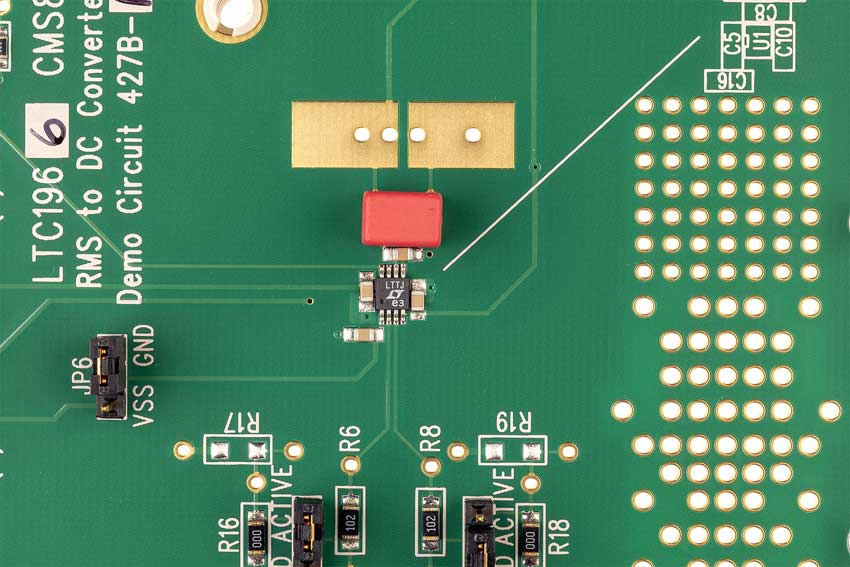

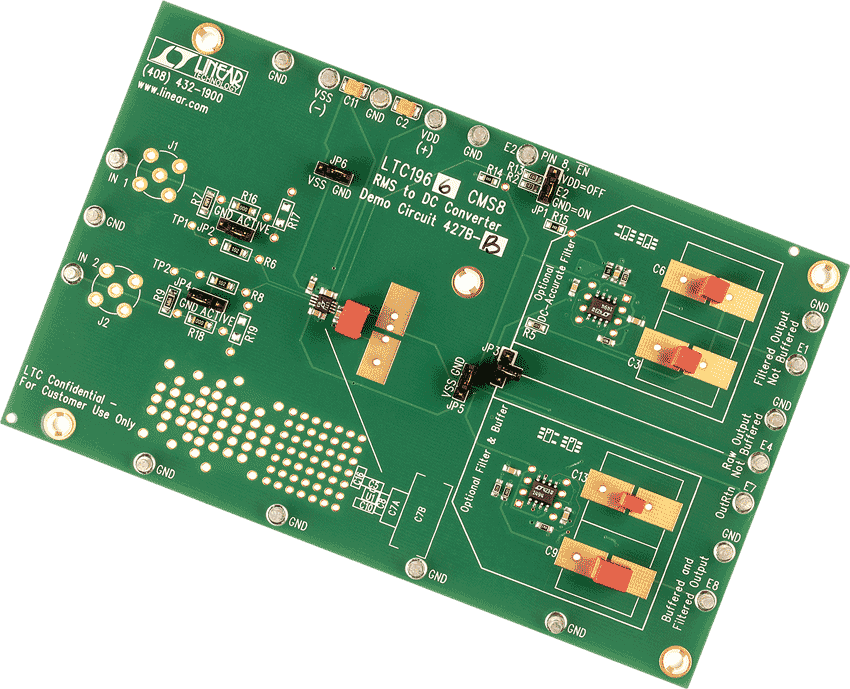

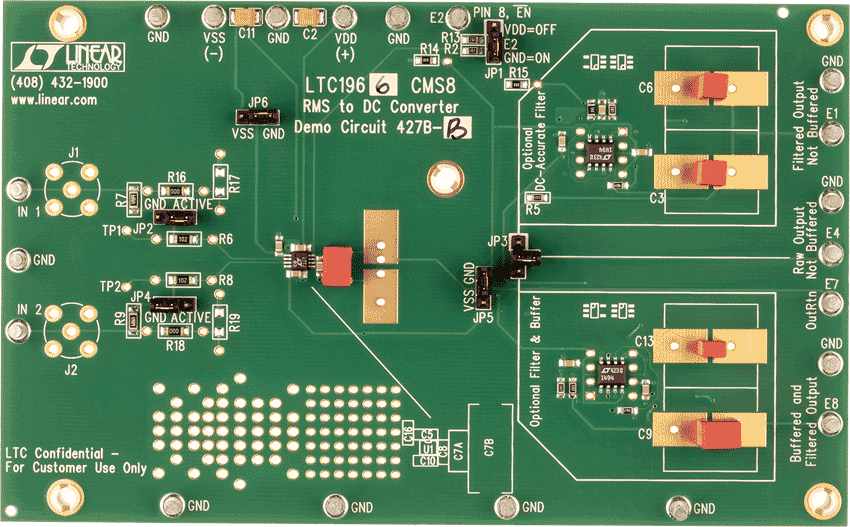

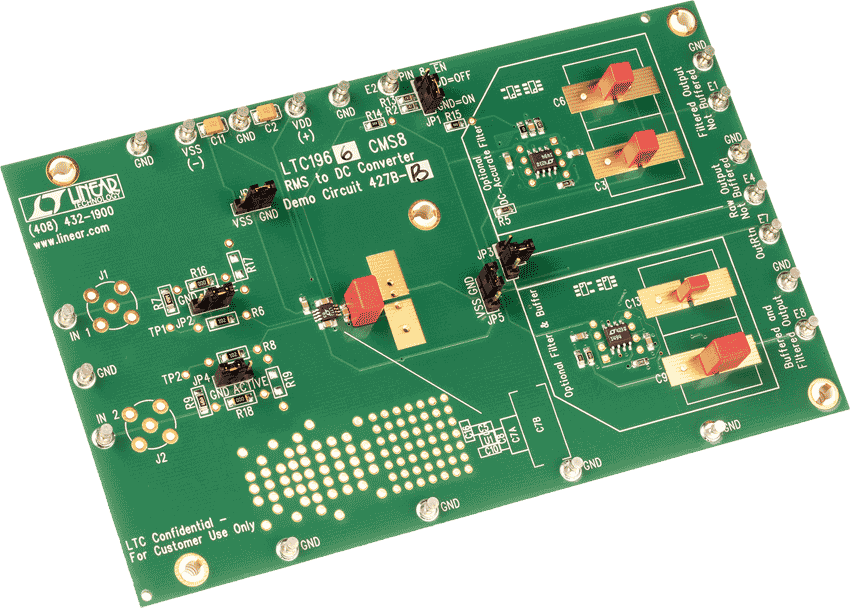

製品概要

機能と利点

  • 高い直線性:

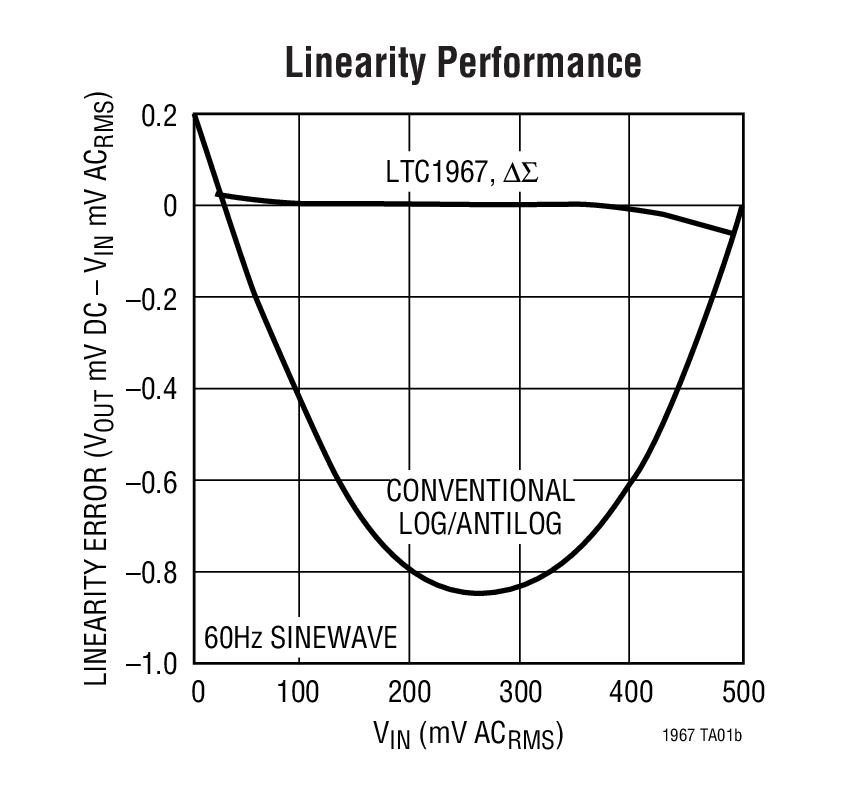

    • 0.02%の直線性により、シンプルなシステム較正が可能
  •  広い入力帯域幅
    • 追加利得誤差0.1%までの帯域幅:40kHz
    • 帯域幅は入力電圧振幅と無関係
  • シンプルで手間が不要:

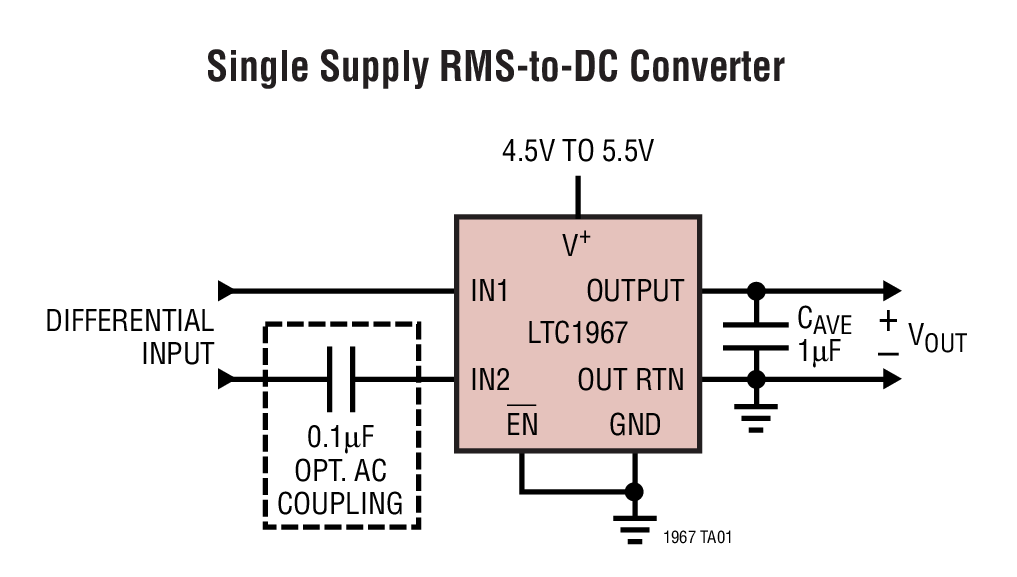

    • わずか1個の外付けコンデンサで真のRMS-DC変換を実現
    • デルタシグマ変換技法
  •  低消費電流:
    • 330μA(標準)
  • 超低シャットダウン電流:
    • 0.1μA
  • 柔軟な入力:
    • 差動またはシングルエンド
    • レール・トゥ・レール同相電圧範囲
    • 最大1VPEAKの差動電圧
  •  柔軟な出力:
    • レール・トゥ・レール出力
    • 個別の出力リファレンス・ピンにより、レベル・シフトが可能
  • 小型サイズ:

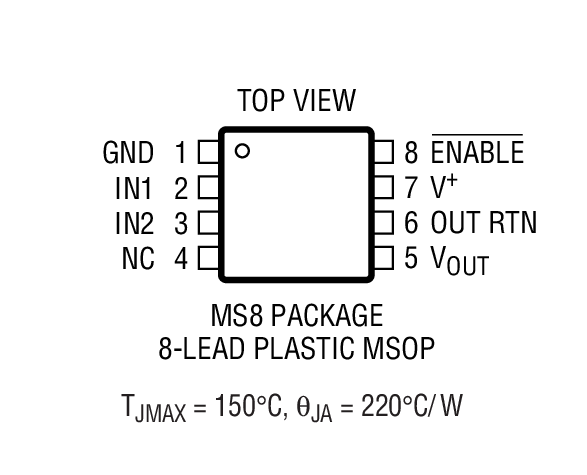

    • 省スペースの8ピンMSOPパッケージ

製品概要

LTC1967は、革新的なデルタシグマ計算技法を採用した、真のRMS-DC コンバータです。独自のアーキテクチャを採用することにより、従来のログ-アンチログRMS-DCコンバータと比べて、高直線性で高精度な上、帯域幅が振幅に依存することなく、温度特性が優れています。

LTC1967はシングルエンドまたは差動入力信号(EMI/RFI除去用)で動作し、最大4のクレスト・ファクタをサポートしています。同相入力範囲はレール・トゥ・レールです。差動入力範囲は1VPEAKで、かつてないほど優れた直線性を提供します。LTC1967は、どのような入力電圧でも容易にシステム較正が可能です。

また、LTC1967は個別の出力リファレンス・ピンを使用してレール・トゥ・レール出力を提供するので、柔軟なレベル・シフトが可能です。LTC1967は4.5V~5.5Vの単一電源で動作します。低消費のシャットダウン・モードでは、消費電流が0.1μAまで低減されます。

LTC1967は省スペースのMSOPパッケージで供給されるので、携帯アプリケーションに最適です。


アプリケーション

  • 真のRMSデジタル・マルチメータおよびパネル・メータ
