製品概要
機能と利点
- ISO7816-3およびEMVの電気的仕様に準拠
- 2つのスマートカードのパワーマネージメントおよび制御
- マルチカード・アプリケーション向けに、制御/ステータス・シリアル・ポートをディジーチェーン接続可能
- 電気的フォールト時の自動シャットダウン
- 昇降圧チャージポンプが5V、3Vまたは1.8V出力を生成（スマートカード・クラスA、B、C）
- 両方のカードに対して個別に5V、3V、1.8Vのレベルを制御
- 自動レベル変換
- スマートカードのフォールトを防止する監視機能
- 低い動作電流：250μA（標準）
- 超低シャットダウン電流
- スマートカード・ピンのESDは10kV以上
- 小型32ピン5mm × 5mm QFNパッケージ
製品概要
LTC1955は、2枚のスマートカード、2枚のS.A.M.カード、またはS.A.M.カードとスマートカードの組み合わせに対して、必要なすべての監視機能および電源制御機能を提供します。バッテリ駆動アプリケーション向けのチャージポンプを実現するだけでなく、必要なすべてのレベル・シフト回路を実現します。
カード電圧は1.8V、3V、または5Vに個別に設定できます。どちらのカード・インタフェースも自動デバウンス回路を備えたカード検出チャネルを内蔵しています。配線コストを削減するため、LTC1955はシンプルな4線式シリアル・インタフェースを介してマイクロコントローラと接続して動作します。複数のデバイスをデイジーチェーン方式で接続できるので、カード・ソケット・ボードへの配線数はソケットの数と無関係です。ステータス・データは同じインタフェースを介して返されます。
多彩なセキュリティ機能により、電源フォルトやスマートカードの電気的フォルトが発生した場合に適切な不動作化シーケンシングが保証されます。スマートカード・ピンは、部品を追加せずそのままの状態で10kVより大きいESDに耐えられます。
LTC1955は高さの低い（0.75mm）5mm×5mmのQFNパッケージで供給されます。
アプリケーション
- ハンドヘルド決済端末
- 有料電話
- ATM機
- POS端末
- コンピュータのキーボード
- マルチS.A.Mソケット
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R527 Reliability Data3/26/2018
-

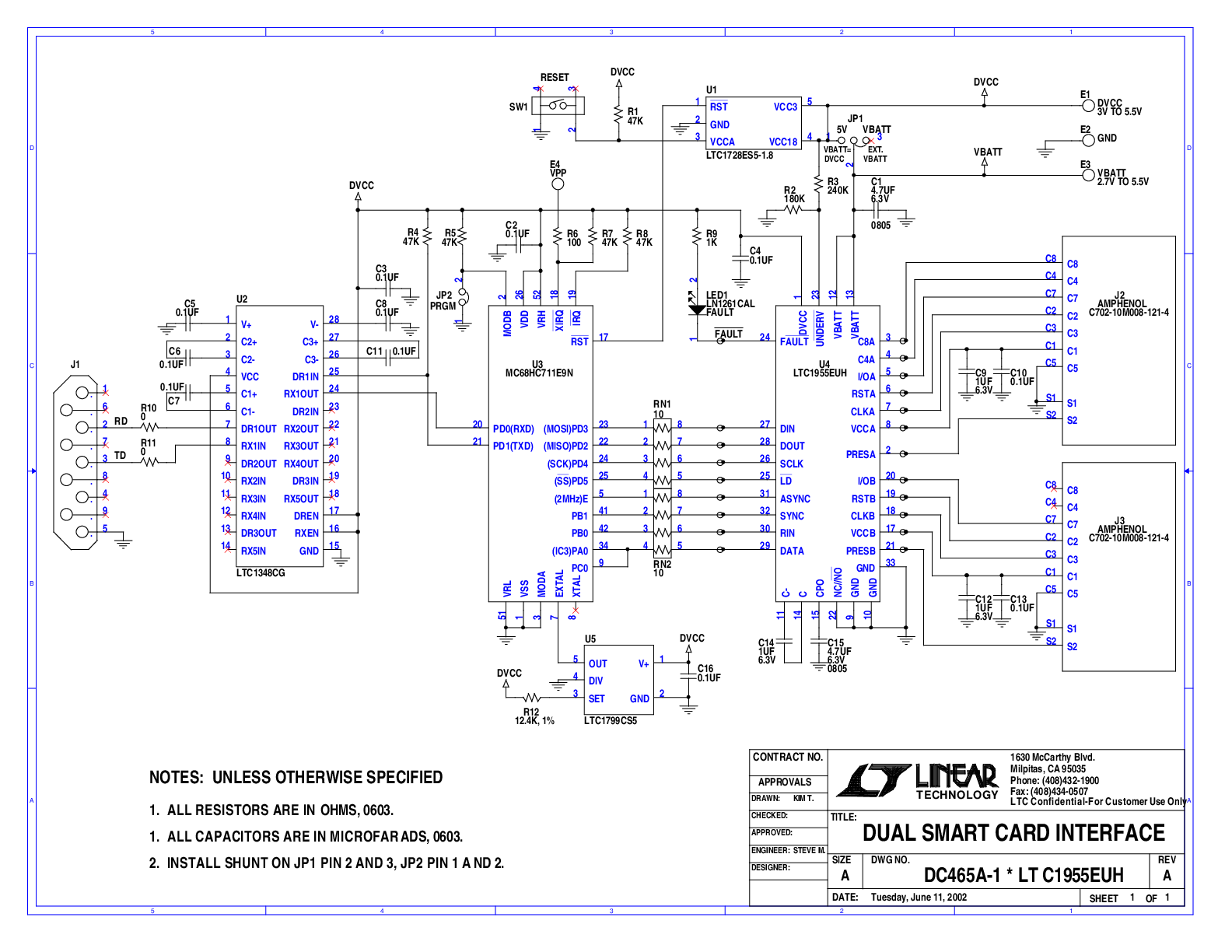

DC465A - Demo Manual9/24/2009
-
Dual Smart Card Interface Simplifies Multicard Reader Designs3/1/2003 LT Journal
