LTC1923

製造中

高効率な熱電冷却器コントローラ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 高効率で低ノイズのトポロジ
  • 調整可能な出力スルーレートにより、EMIを低減
  • フルブリッジ・コントローラで双方向電流を制御
  • 調整可能なPulse-by-Pulse双方向TEC電流制限
  • サーミスタのオープン/短絡を表示
  • TEC電圧クランプ
  • TEC電流、電圧、加熱/冷却状態出力
  • 低電流シャットダウン：IQ=10μA
  • 調整/同期可能な発振周波数により、フィルタ部品のサイズとシステム･ノイズを低減
  • 2.5Vリファレンス電圧出力

LTC1923は、片方向または双方向ドライブ回路を必要とする熱電冷却器（TEC）または加熱器アプリケーション向けに設計されたPWMです。LTC1923は必要なすべての制御回路と2組のコンプリメンタリ出力ドライバを搭載し、フルブリッジをドライブすることにより、TECに双方向電流を流す効率的な方法を提供します。数個の外付け部品を追加するだけで、レーザ・ダイオード・システムの温度を安定化する高精度な温度制御ループを容易に構成可能です。LTC1923を使用することにより、0.1℃の標準温度設定値精度を達成できます。さらに、計装アンプの前段を追加すると、設定値の安定度はほぼ0.01℃になります。

LTC1923は調整可能なパルス毎の加熱および冷却電流制限機能を個別に搭載し、電流ソフトスタート機能によって起動を制御し、出力スルーレートを制御してシステム・ノイズを低減します。また、差動電流センスおよび電圧アンプ、ならびに多くの補助回路により、レーザを保護し、冗長システムをモニタします。LTC1923は28ピン細型SSOPパッケージで供給されます。


アプリケーション

  • レーザ・ベースの光ファイバ・リンク
  • 医療機器
  • CPU温度レギュレータ

LTC1923
高効率な熱電冷却器コントローラ

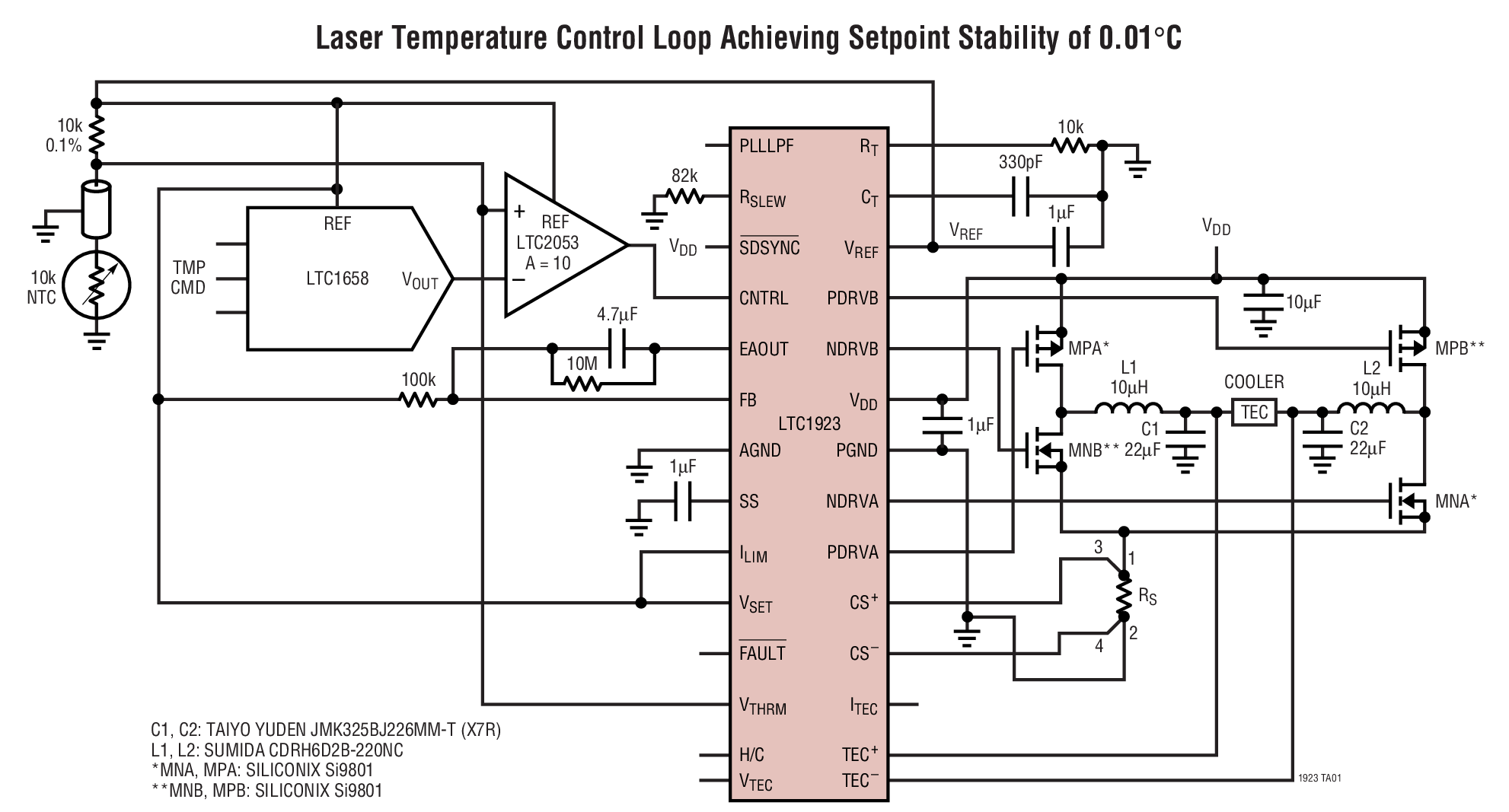

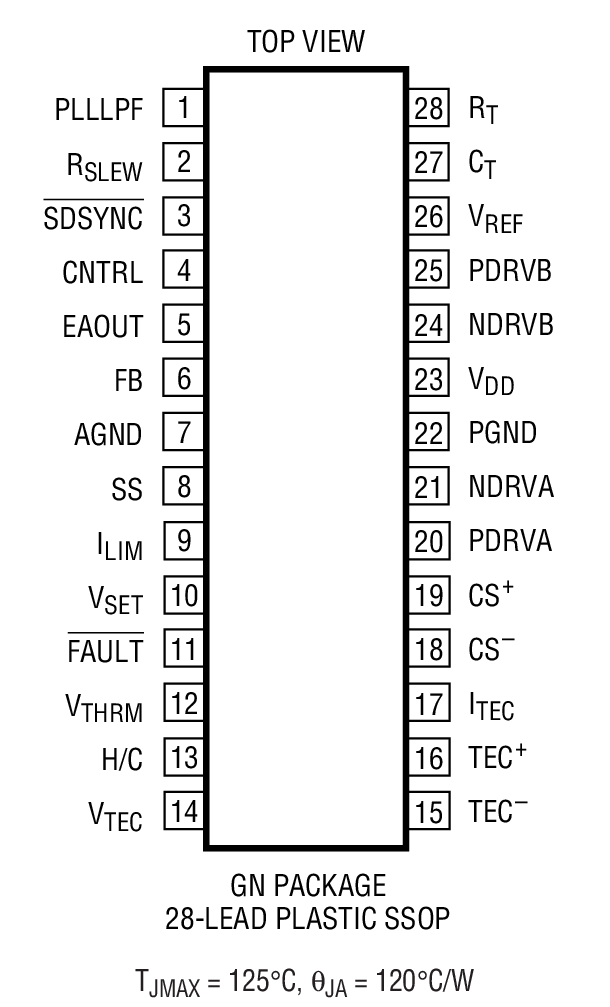

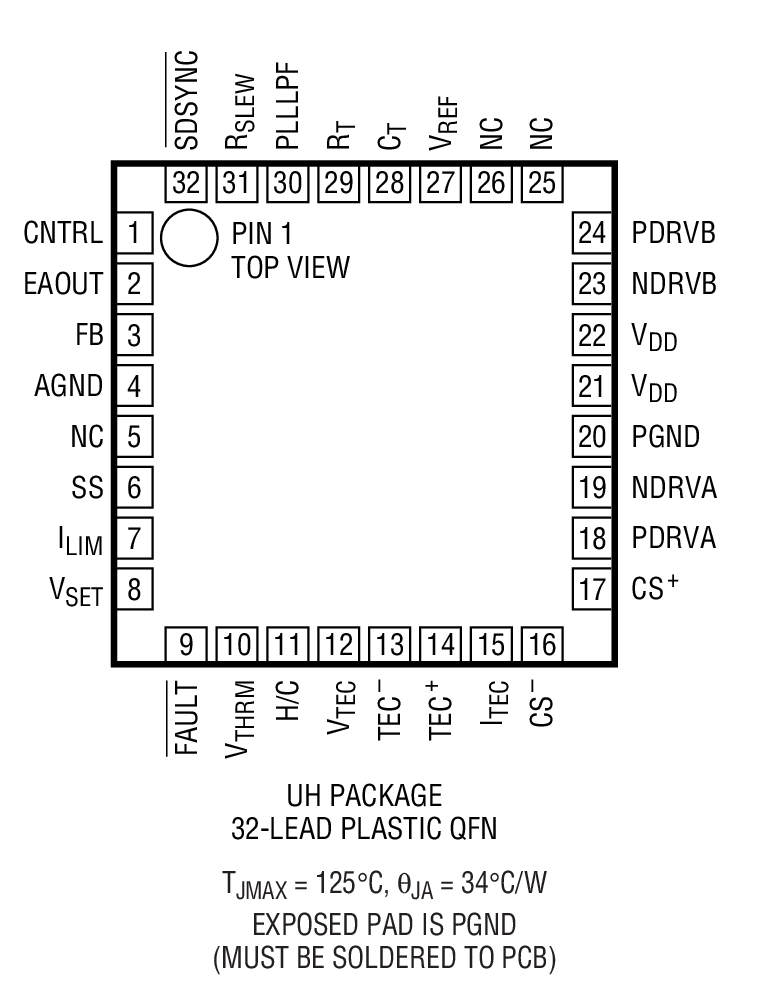

Laser Temperature Control Loop Achieving Setpoint Stability of 0.01°C Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 2

アプリケーション・ノート 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
schematic 6
DC388C

LTC1923EGN | TEC Temperature Controller, 2.7-6.0 VIN

今すぐ購入 詳細を表示

製品詳細

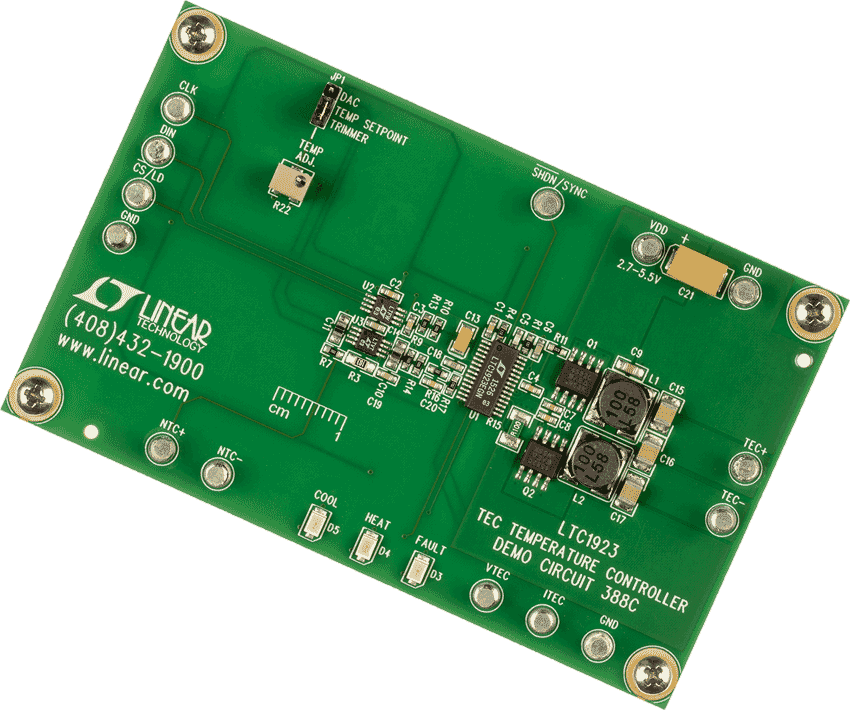

Demonstration circuit DC388 utilizes the LTC1923 thermoelectric cooler (TEC) controller. It provides a complete temperature control solution for TEC based temperature control of fiber-optic lasers. Laser temperature may be controlled at temperatures above or below ambient with set point stability typically well within .05º C over widely varying ambient temperature. Temperature set point is established with a screwdriver driven potentiometer or a 14-bit on-board DAC. Considerably more detail relating to TEC temperature control issues is available in LTC Application Note AN-89, “A Thermoelectric Cooler Temperature Controller for Fiber Optic Lasers.” This publication should be reviewed before demo board results are evaluated.

eval board
schematic 7
schematic 8
schematic 9
schematic 10
schematic 11
schematic 12
DC491A

LTC1923EUH | TEC Temperature Controller, 1.0MHz Switching Frequency, 2.7-5.5V Input

今すぐ購入 詳細を表示

製品詳細

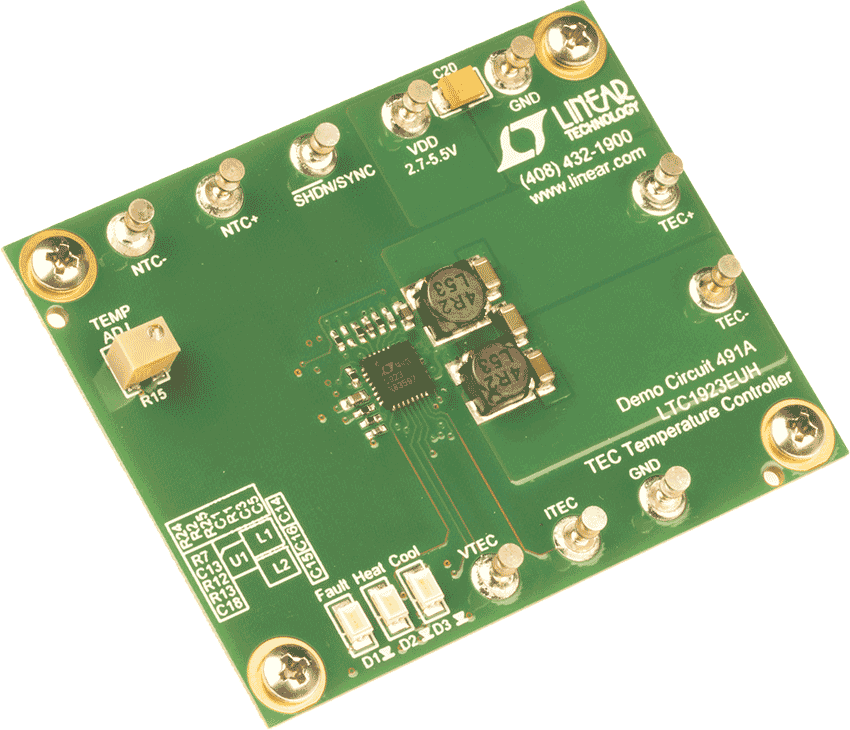

DC491A: Demo Board for the LTC1923 High Efficiency Thermoelectric Cooler Controller.
DC388C
LTC1923EGN | TEC Temperature Controller, 2.7-6.0 VIN

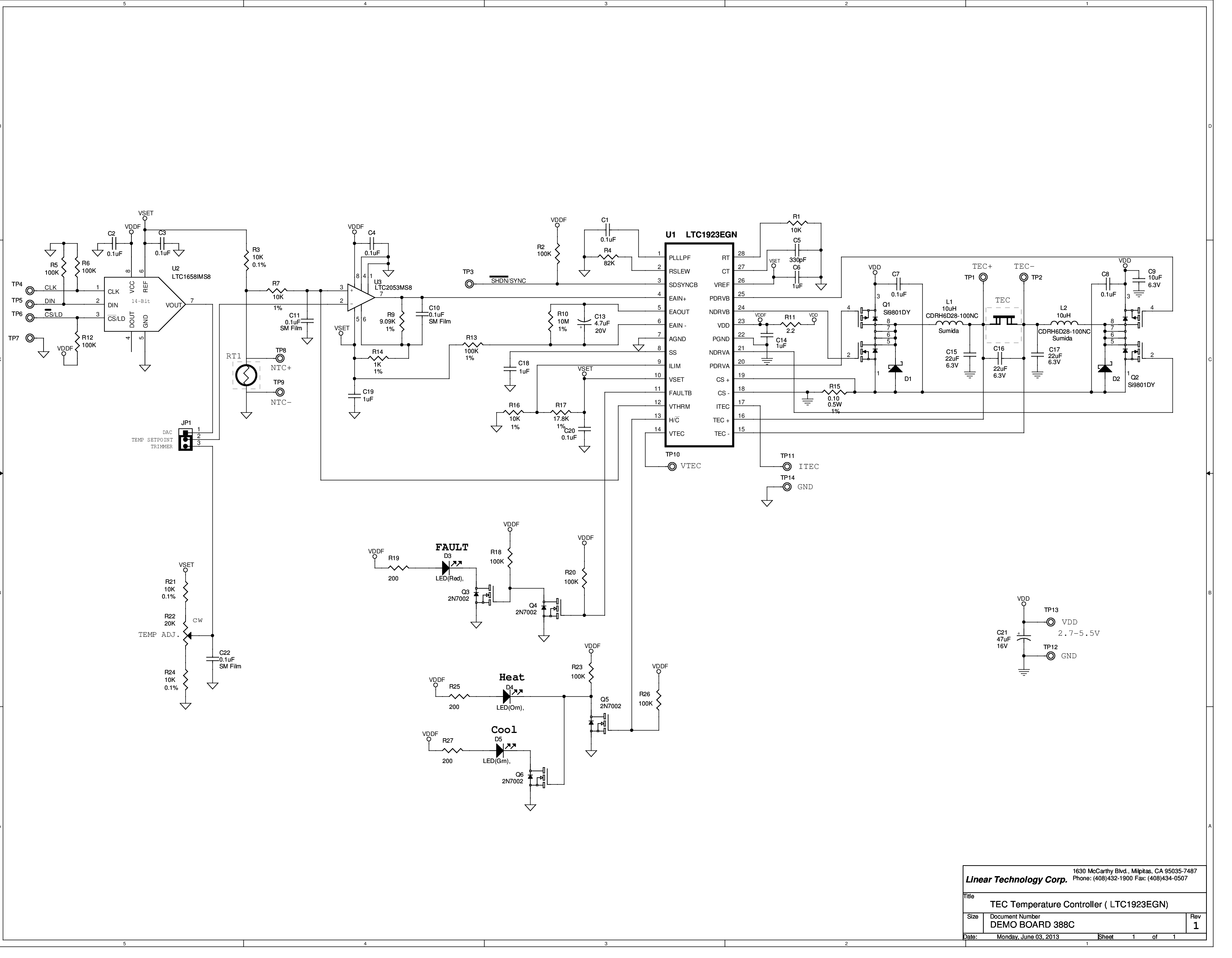

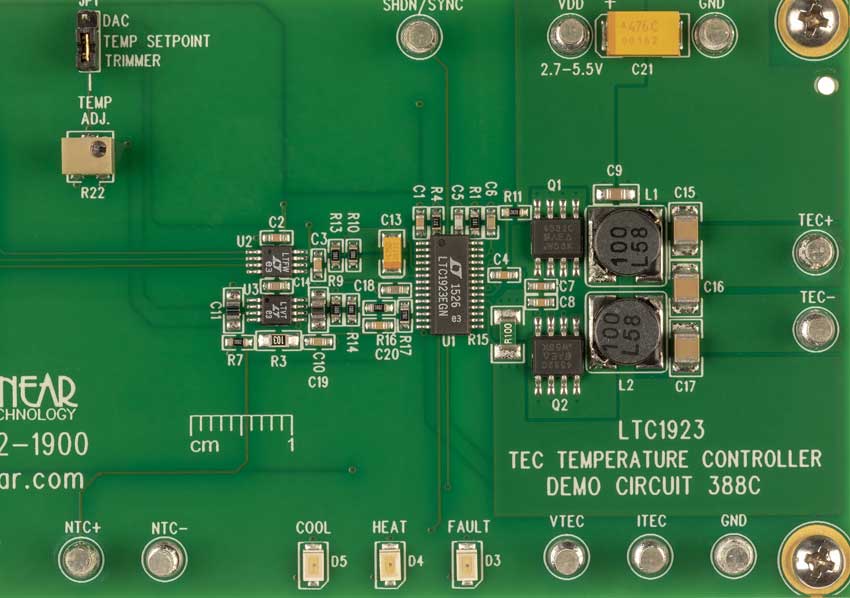

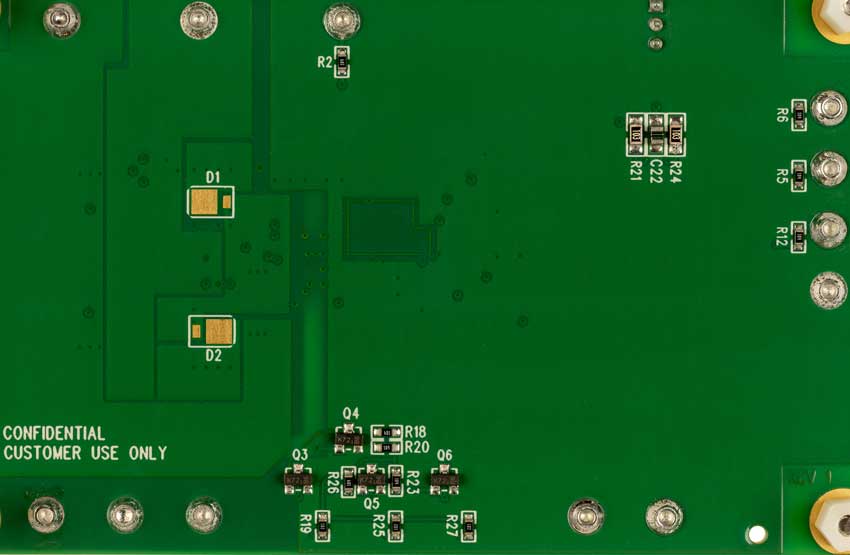

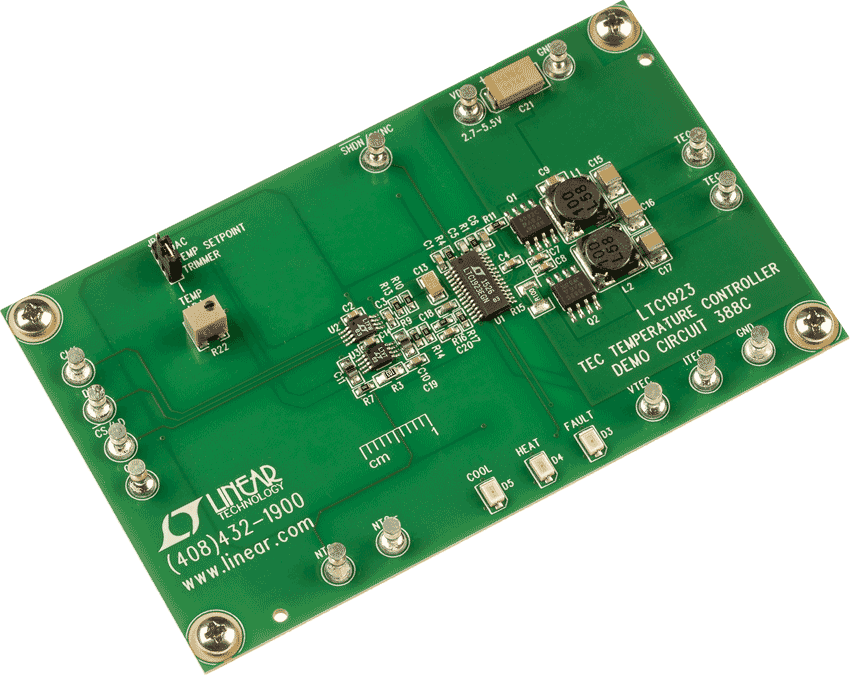

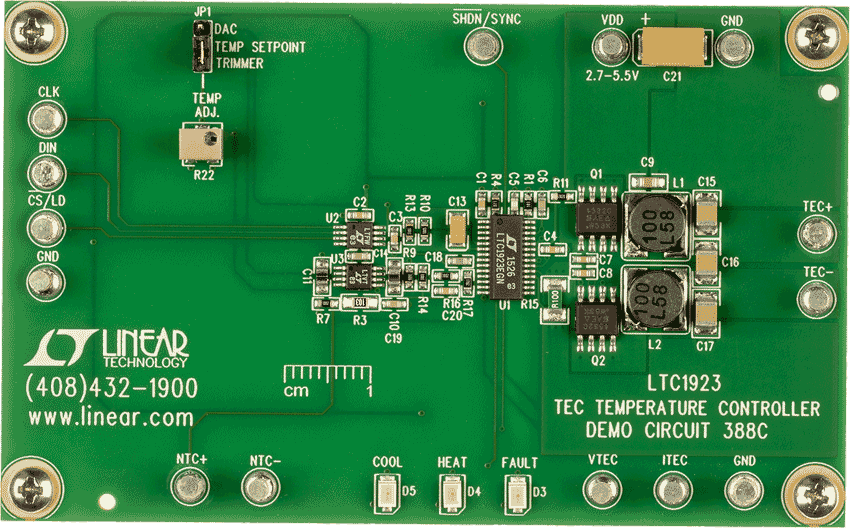

DC388C Demo Board DC388C Demo Board DC388C Demo Board DC388C Demo Board DC388C Demo Board DC388C - Schematic
DC491A
LTC1923EUH | TEC Temperature Controller, 1.0MHz Switching Frequency, 2.7-5.5V Input

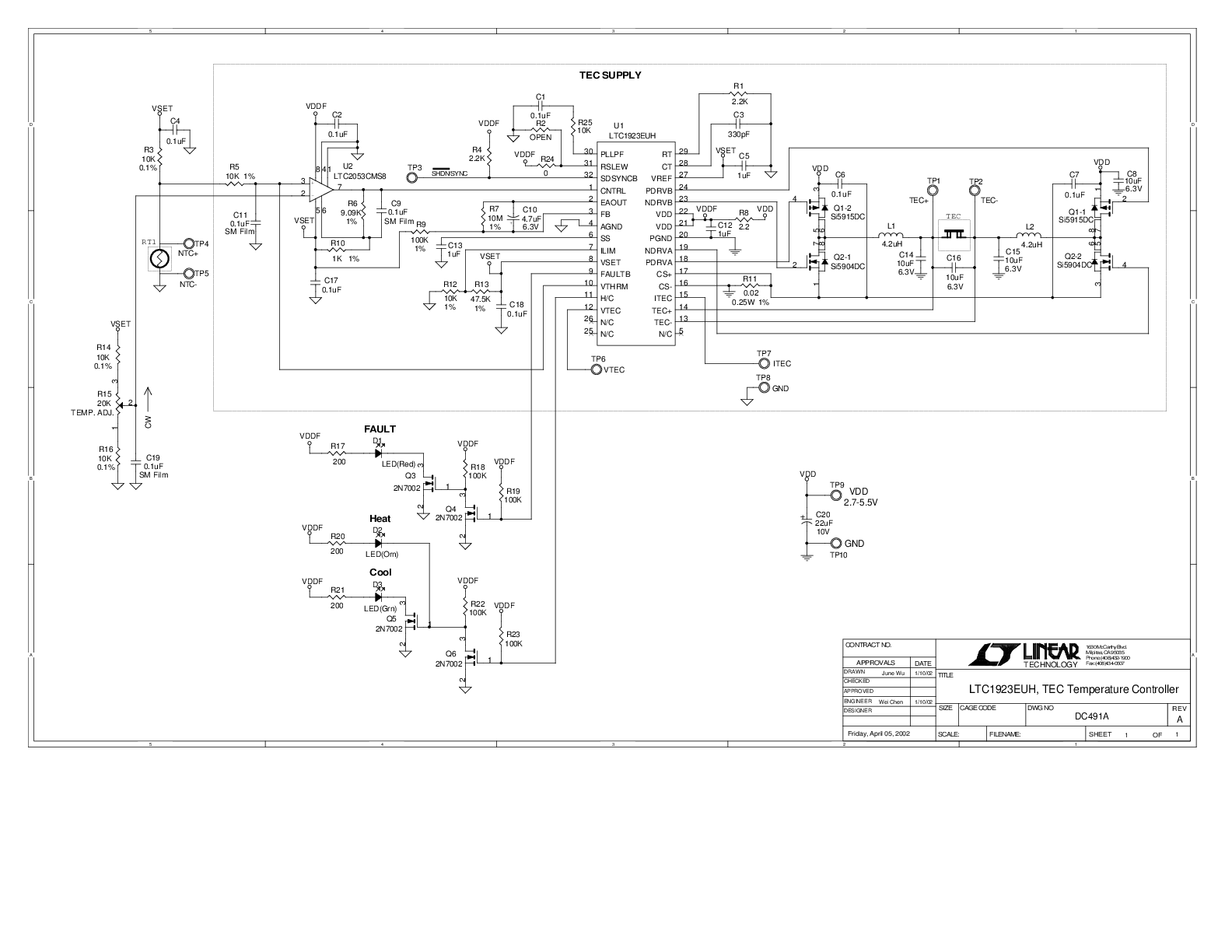

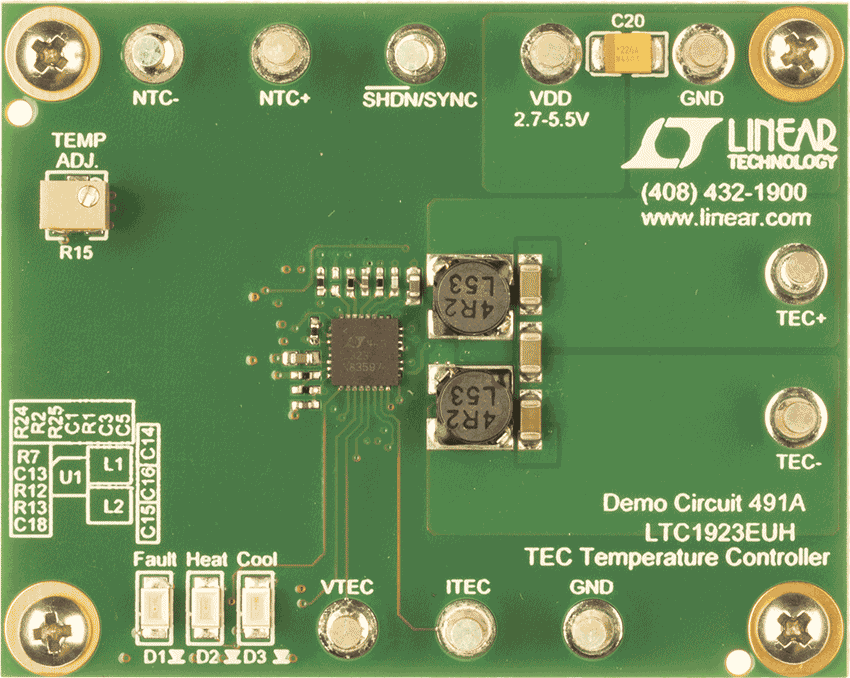

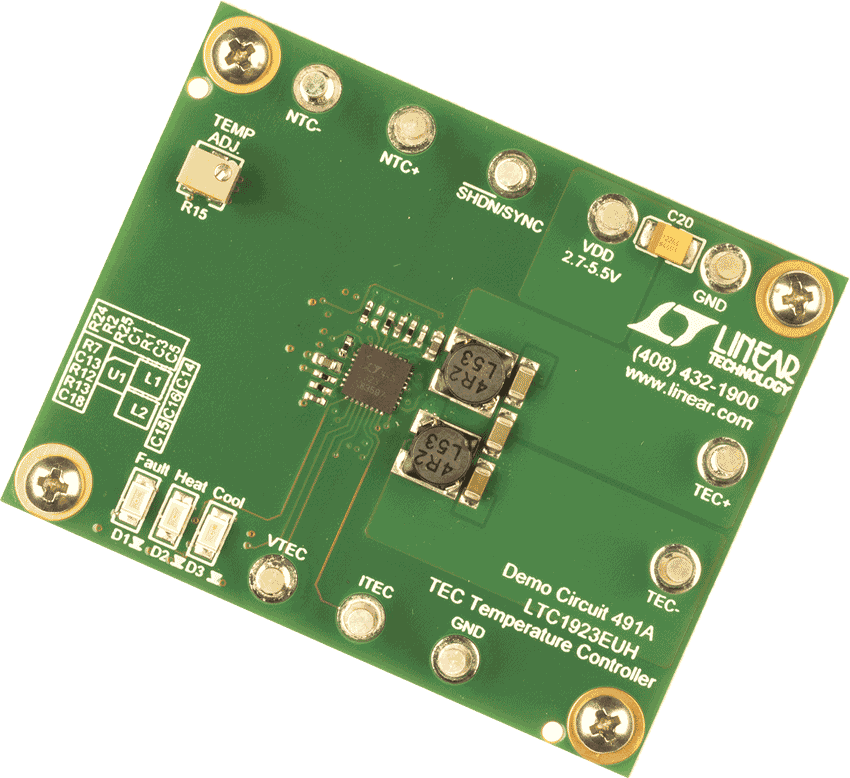

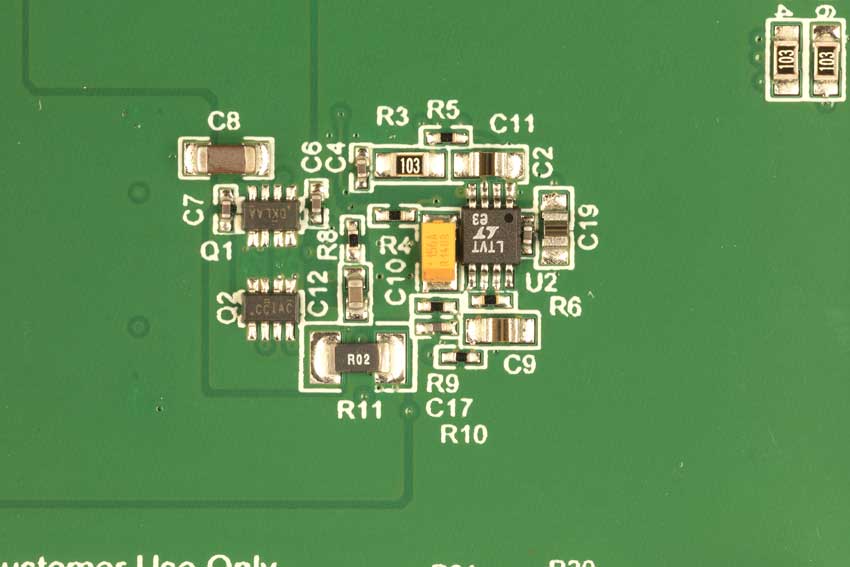

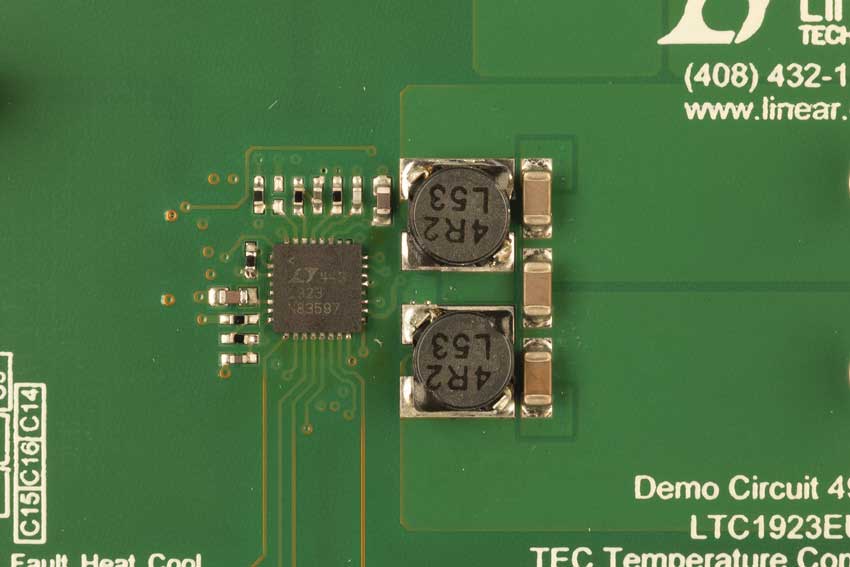

DC491A-1 Demo Board DC491A-1 Demo Board DC491A-1 Demo Board DC491A-1 Demo Board DC491A-1 Demo Board DC491A - Schematic
