LTC1879

製造中

消費電流15μAの1.2A同期整流式降圧スイッチング・レギュレータ

データシート 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 高効率：最大95%
  • 低消費電流：無負荷時わずか15μA
  • 550kHzの固定周波数動作
  • 入力電圧範囲：2.65V～10V
  • 0.8V～VINのVOUT、最大1.2AのIOUT
  • 真のPLL周波数ロック：350kHz～750kHz
  • パワーグッド出力電圧モニタ
  • 低損失動作：100%デューティ・サイクル
  • バーストモード動作またはパルス・スキップ動作
  • 電流モード動作により、優れた入力および負荷過渡応答を実現
  • シャットダウン時の消費電流：1μA以下
  • ±2%の出力電圧精度
  • 過電流および熱保護機能

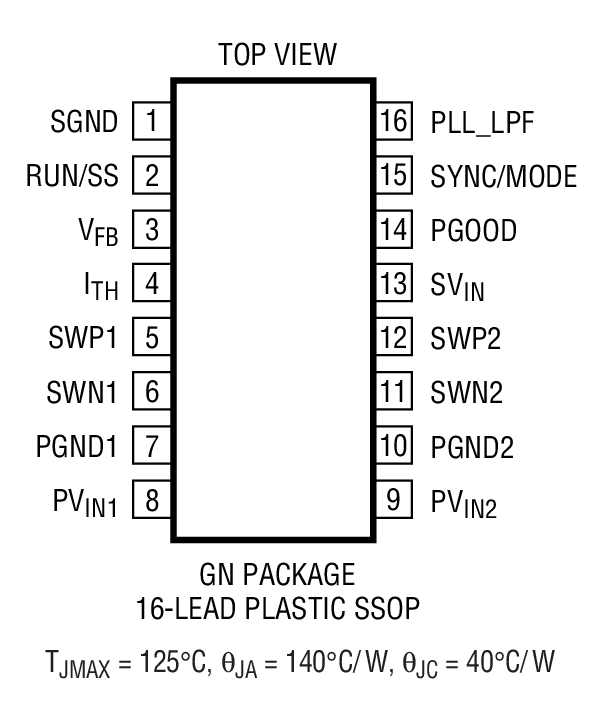

  • 16ピンSSOPパッケージで供給

LTC1879は、固定周波数の電流モード・アーキテクチャを採用した、高効率のモノリシック同期整流式降圧レギュレータです。動作時の消費電流は無負荷でわずか15μA、シャットダウン時には1μA以下まで低減されます。 入力電源電圧範囲が2.65V～10VのLTC1879は、1または2セル・リチウムイオン・バッテリ駆動アプリケーションに最適です。 また、100%デューティ・サイクルによって低損失動作が可能なので、携帯機器のバッテリ寿命を延ばすことができます。

スイッチング周波数は550kHzに内部設定されており、小型の表面実装インダクタやコンデンサを使用可能です。ノイズに敏感なアプリケーションに対応するため、350kHz～750kHzに外部同期可能です。同期時またはSYNC/MODEピンが'L'の場合、バーストモード動作は禁止されます。

内蔵の同期整流スイッチによって効率が向上し、外付けショットキー・ダイオードが不要です。0.8V帰還リファレンス電圧を使用して、低出力電圧を容易にサポートできます。 LTC1879は16ピンSSOPパッケージで供給されます。


アプリケーション

  • 携帯電話
  • 携帯コンピュータ
  • ワイヤレス・モデム

    •
    LTC1879
    消費電流15μAの1.2A同期整流式降圧スイッチング・レギュレータ

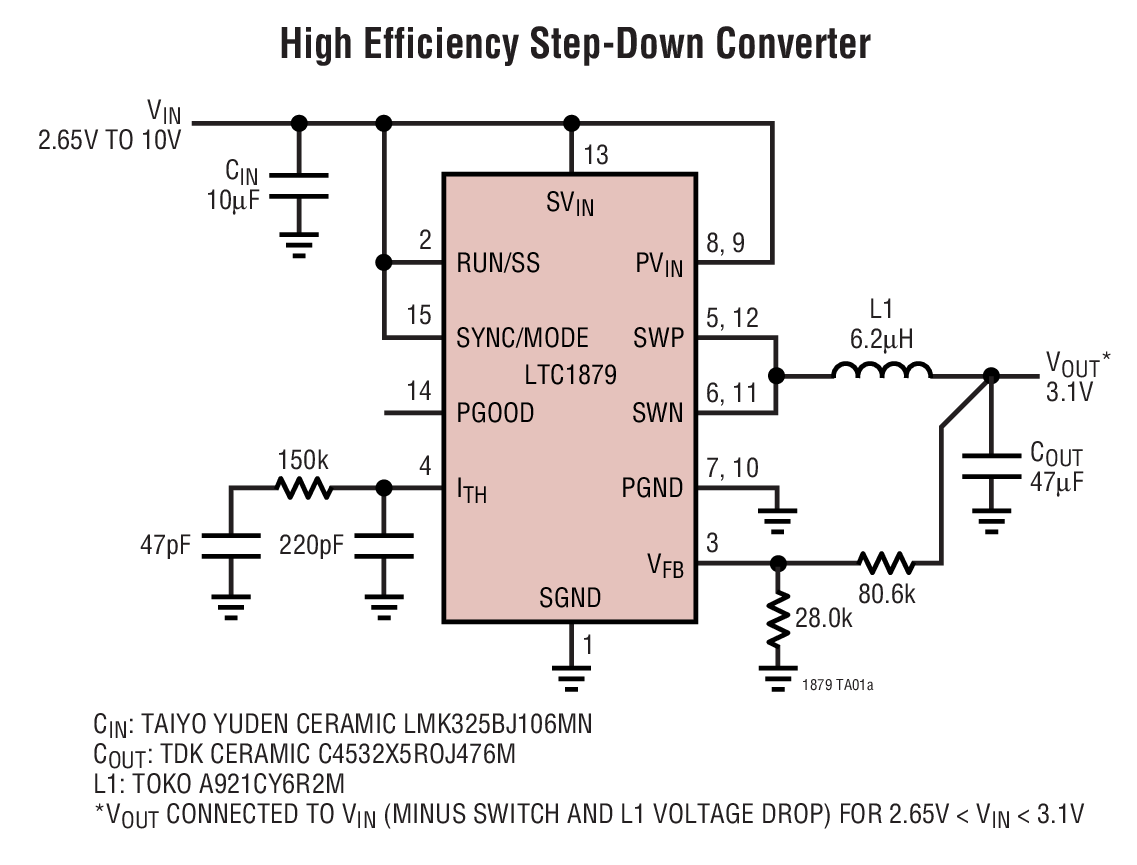

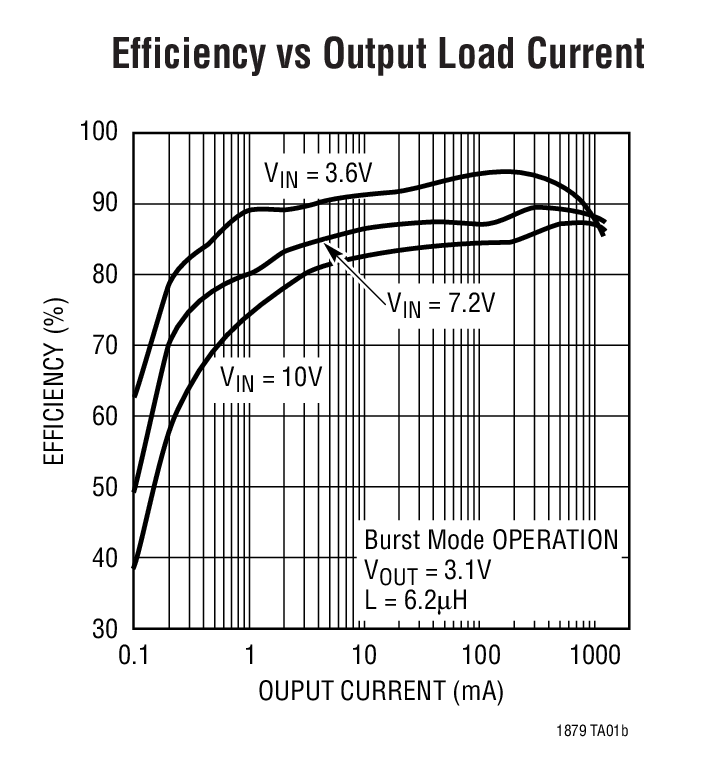

    High Efficiency Step-Down Converter Efficiency vs Output Load Current Product Package 1
    myAnalogに追加

    myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

    新規プロジェクトを作成
    質問する
    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ドキュメント

    データシート 1

    信頼性データ 1

    ユーザ・ガイド 1

    データシート

    これは最新改訂バージョンのデータシートです。

    さらに詳しく
    myAnalogに追加

    myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

    新規プロジェクトを作成

    ソフトウェア・リソース

    必要なソフトウェア／ドライバが見つかりませんか？

    ドライバ／ソフトウェアをリクエスト

    ハードウェア・エコシステム

    製品モデル 製品ライフサイクル 詳細
    スイッチング・レギュレータ ＆ コントローラ 1
    LTC3880
    		新規設計に推奨 デジタル・パワー・システム・マネージメントを搭載したデュアル出力PolyPhase降圧DC/DCコントローラ
    回路モニタ 1
    LTC2960
    		新規設計に推奨 36Vナノ電流2入力電圧モニタ
    発振器 1
    LTC6908
    		スペクトル拡散変調付き抵抗設定SOT-23発振器
    保護スイッチ ＆ コントローラ 1
    LTC4365
    		新規設計に推奨 低電圧、過電圧および逆電源保護コントローラ
    Modal heading
    myAnalogに追加

    myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

    新規プロジェクトを作成

    ツールおよびシミュレーション

    LTspice

    下記製品はLTspiceで使用することが出来ます。:

    • LTC1879
    LTspice

    LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



    評価用キット

    eval board
    schematic 1
    DC432A

    LTC1879EGN | High Efficiency Synchronous Step-Down Regulator, 2.65V - 10V Input, 1.8V/2.5V/3.3VOUT @ 1.2A

    今すぐ購入 詳細を表示

    製品詳細

    DC432A: Demo Board for the LTC1879 1.2A Synchronous Step-Down Regulator with 15µA Quiescent Current.
    DC432A
    LTC1879EGN | High Efficiency Synchronous Step-Down Regulator, 2.65V - 10V Input, 1.8V/2.5V/3.3VOUT @ 1.2A

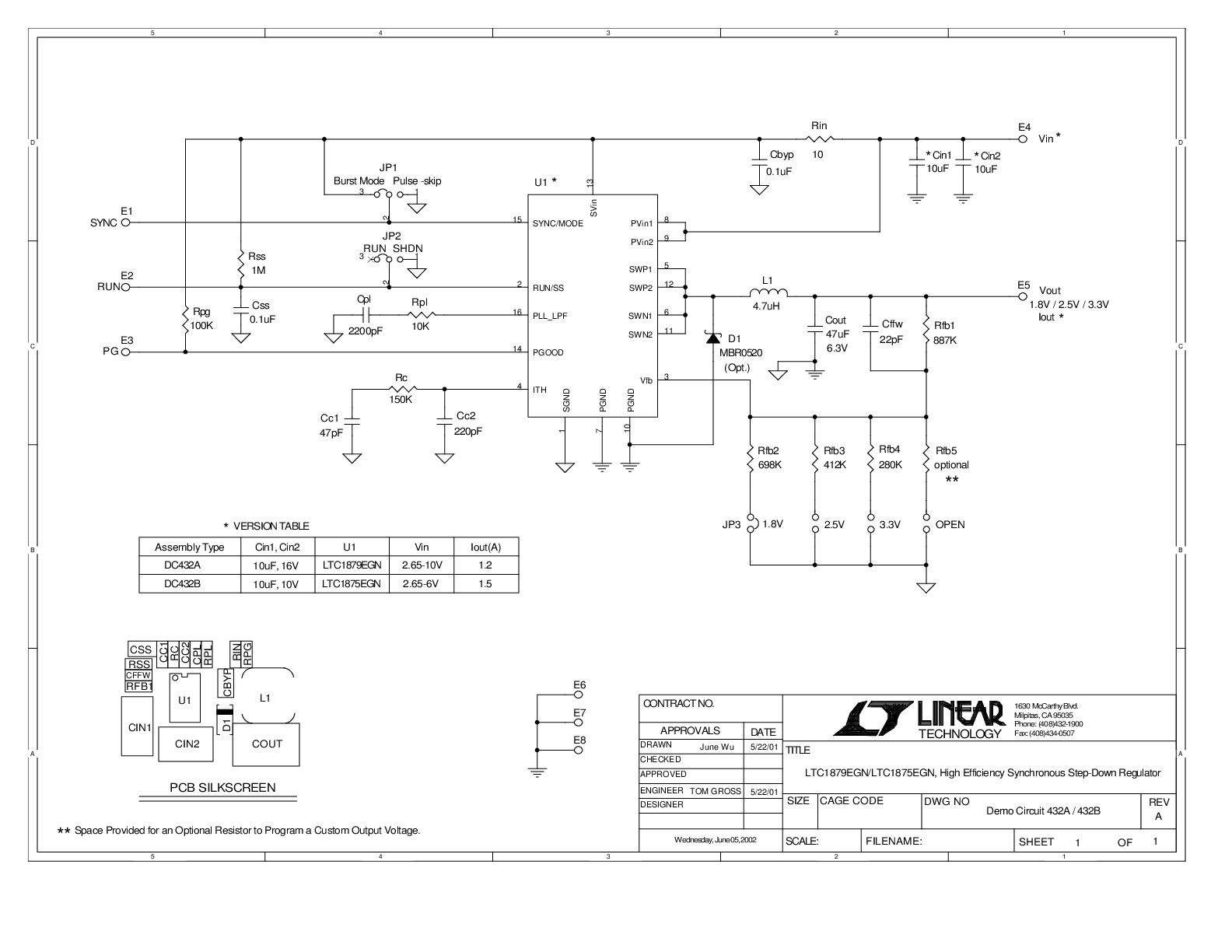

    DC432A - Schematic
