特長
- LTC1863/LTC1867とピン互換
- サンプル･レート：175ksps
- 16ビット、ミッシングコードなし、INLが±3LSB（最大）
- 8チャネル･マルチプレクサ
- シングルエンドまたは差動入力
- ユニポーラまたはバイポーラ変換モード
- SPI™/MICROWIRE™シリアルI/O
- 電源電圧：2.7Vを保証
- 真の差動入力
- 内部または外部リファレンス
- 低消費電流：175kspsで750μA、50kspsで300μA
- スリープ･モード
- 無変換時の自動ナップ･モード
- 16ピン細型SSOPパッケージ
- AEC-Q100準拠により、自動車用アプリケーションに対応
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

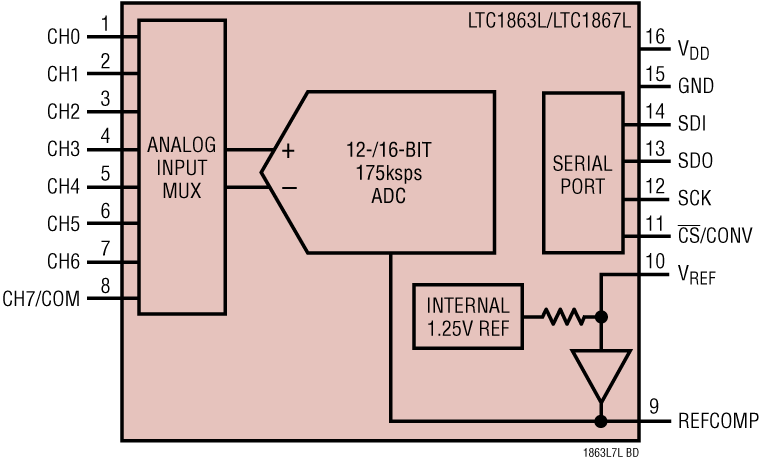

LTC1863L/LTC1867Lは、シリアルI/Oとリファレンスを内蔵した、ピン互換の8チャネル12ビット/16ビットA/Dコンバータです。
8チャネル入力マルチプレクサは、シングルエンドまたは差動入力、ならびに、ユニポーラまたはバイポーラ変換（またはその組み合わせ）用に構成可能です。これらのADCは0V～2.5Vのユニポーラ入力または±1.25Vのバイポーラ入力を変換します。単一2.7V電源での消費電流は標準でわずか750μAです。自動ナップ･モードとスリープ･モードは、消費電力に敏感なアプリケーションに有用です。

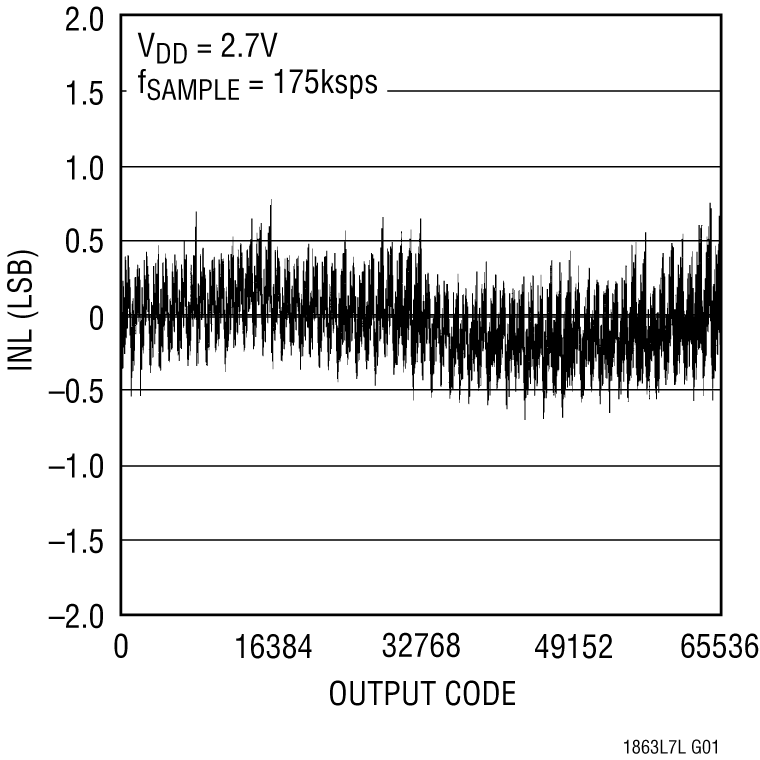

LTC1867Lは、全温度範囲でINLが±3LSB、16ビットでミッシングコードなしという優れたDC特性を実現します。
LTC1863L/LTC1867Lは16ピン細型SSOPパッケージで供給され、スペースに敏感なアプリケーションや低消費電力アプリケーションで使用可能です。
アプリケーション
- 産業用プロセス制御
- 高速データ収集
- バッテリ駆動システム
- マルチプレクス･データ収集システム
- イメージング･システム
3
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC1867L
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
技術記事
-
すべて
-
English
データシート
1
ユーザ・ガイド
1
117.00K
信頼性データ
1
200.96 K
技術記事
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
- LTC1867LACGN#PBF

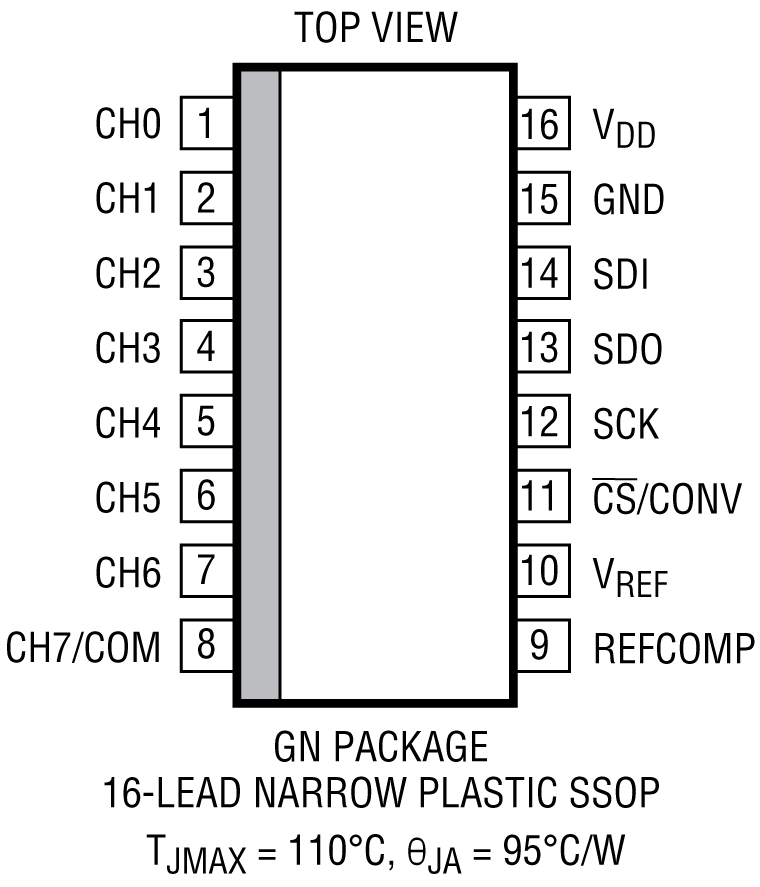

- ピン／パッケージ図
-
16-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1867LACGN#TRPBF
- ピン／パッケージ図
-
16-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1867LAIGN#PBF
- ピン／パッケージ図
-
16-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1867LAIGN#TRPBF
- ピン／パッケージ図
-
16-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1867LAIGN#WPBF
- ピン／パッケージ図
-
16-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1867LAIGN#WTRPBF
- ピン／パッケージ図
-
16-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1867LCGN#PBF
- ピン／パッケージ図
-
16-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1867LCGN#TRPBF
- ピン／パッケージ図
-
16-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1867LIGN#PBF
- ピン／パッケージ図
-
16-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1867LIGN#TRPBF
- ピン／パッケージ図
-
16-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1867LIGN#WPBF
- ピン／パッケージ図
-
16-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1867LIGN#WTRPBF
- ピン／パッケージ図
-
16-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
10 3, 2024
- 24_0235
(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking
LTC1867LACGN#PBF
製造中
LTC1867LACGN#TRPBF
製造中
LTC1867LAIGN#PBF
製造中
LTC1867LAIGN#TRPBF
製造中
LTC1867LAIGN#WPBF
製造中
LTC1867LAIGN#WTRPBF
製造中
LTC1867LCGN#PBF
製造中
LTC1867LCGN#TRPBF
製造中
LTC1867LIGN#PBF
製造中
LTC1867LIGN#TRPBF
製造中
LTC1867LIGN#WPBF
製造中
LTC1867LIGN#WTRPBF
製造中
10 11, 2022
- 22_0235
Epoxy Change from Henkel 8290 to 8290A for GN Package
LTC1867LACGN#PBF
製造中
LTC1867LACGN#TRPBF
製造中
LTC1867LAIGN#PBF
製造中
LTC1867LAIGN#TRPBF
製造中
LTC1867LAIGN#WPBF
製造中
LTC1867LAIGN#WTRPBF
製造中
LTC1867LCGN#PBF
製造中
LTC1867LCGN#TRPBF
製造中
LTC1867LIGN#PBF
製造中
LTC1867LIGN#TRPBF
製造中
LTC1867LIGN#WPBF
製造中
LTC1867LIGN#WTRPBF
製造中
4 6, 2022
- 22_0066
Laser Top Mark for 16QSOP Assembled in ADPG [PNG]
LTC1867LACGN#PBF
製造中
LTC1867LACGN#TRPBF
製造中
LTC1867LAIGN#PBF
製造中
LTC1867LAIGN#TRPBF
製造中
LTC1867LAIGN#WPBF
製造中
LTC1867LAIGN#WTRPBF
製造中
LTC1867LCGN#PBF
製造中
LTC1867LCGN#TRPBF
製造中
LTC1867LIGN#PBF
製造中
LTC1867LIGN#TRPBF
製造中
LTC1867LIGN#WPBF
製造中
LTC1867LIGN#WTRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
10 3, 2024
- 24_0235
(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking
LTC1867LACGN#PBF
製造中
LTC1867LACGN#TRPBF
製造中
LTC1867LAIGN#PBF
製造中
LTC1867LAIGN#TRPBF
製造中
LTC1867LAIGN#WPBF
製造中
LTC1867LAIGN#WTRPBF
製造中
LTC1867LCGN#PBF
製造中
LTC1867LCGN#TRPBF
製造中
LTC1867LIGN#PBF
製造中
LTC1867LIGN#TRPBF
製造中
LTC1867LIGN#WPBF
製造中
LTC1867LIGN#WTRPBF
製造中
10 11, 2022
- 22_0235
Epoxy Change from Henkel 8290 to 8290A for GN Package
LTC1867LACGN#PBF
製造中
LTC1867LACGN#TRPBF
製造中
LTC1867LAIGN#PBF
製造中
LTC1867LAIGN#TRPBF
製造中
LTC1867LAIGN#WPBF
製造中
LTC1867LAIGN#WTRPBF
製造中
LTC1867LCGN#PBF
製造中
LTC1867LCGN#TRPBF
製造中
LTC1867LIGN#PBF
製造中
LTC1867LIGN#TRPBF
製造中
LTC1867LIGN#WPBF
製造中
LTC1867LIGN#WTRPBF
製造中
4 6, 2022
- 22_0066
Laser Top Mark for 16QSOP Assembled in ADPG [PNG]
LTC1867LACGN#PBF
製造中
LTC1867LACGN#TRPBF
製造中
LTC1867LAIGN#PBF
製造中
LTC1867LAIGN#TRPBF
製造中
LTC1867LAIGN#WPBF
製造中
LTC1867LAIGN#WTRPBF
製造中
LTC1867LCGN#PBF
製造中
LTC1867LCGN#TRPBF
製造中
LTC1867LIGN#PBF
製造中
LTC1867LIGN#TRPBF
製造中
LTC1867LIGN#WPBF
製造中
LTC1867LIGN#WTRPBF
製造中
ソフトウェアおよび製品のエコシステム
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
I<sup>2</sup>Cアイソレータ1 |
||||
|
製造中 |
±12.5Vおよび5Vの可変安定化電源を備えたSPI/デジタルまたはI2C対応のμModuleアイソレータ |
|||
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット 1

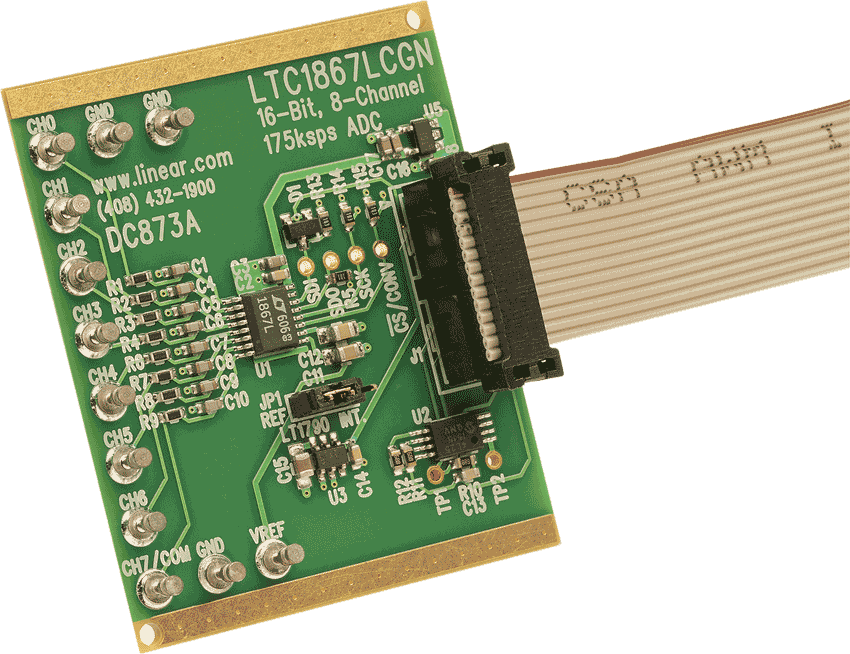

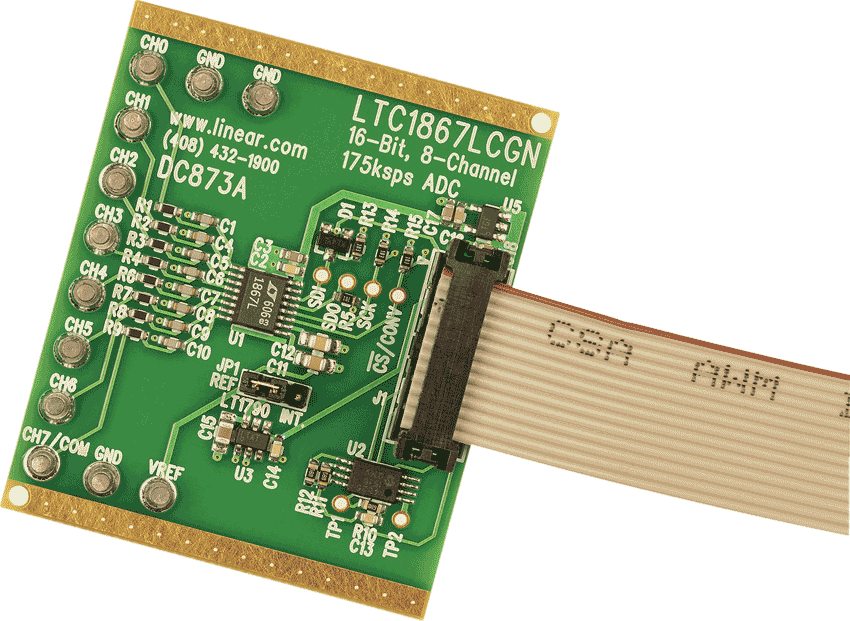

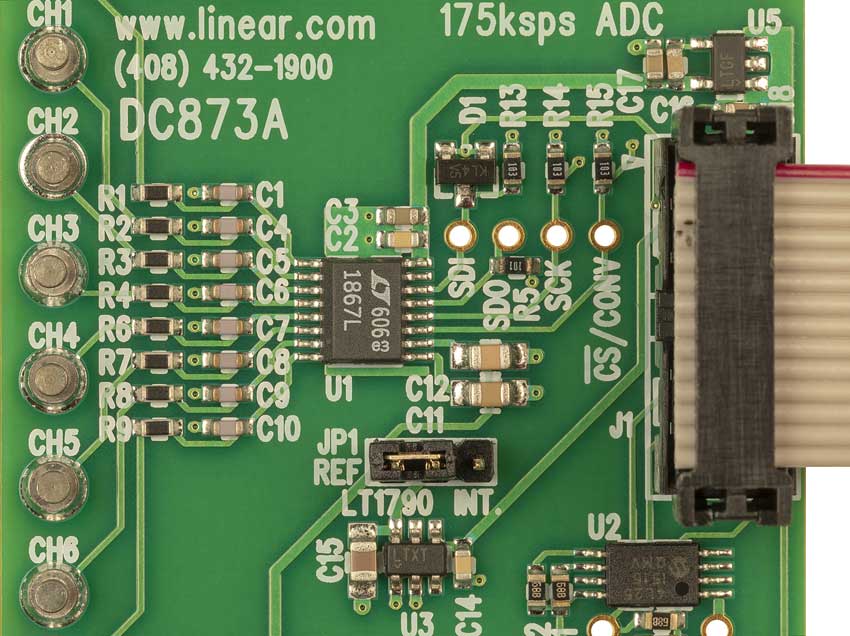

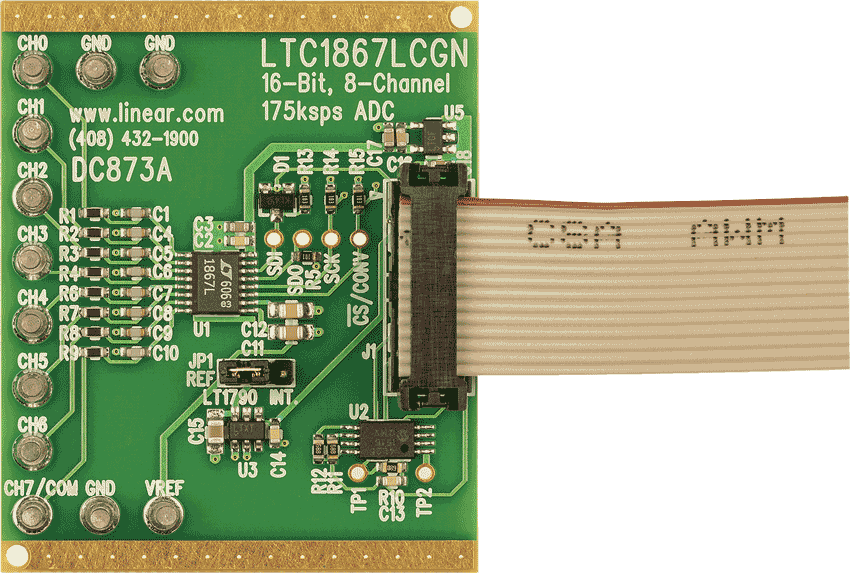

DC873A
LTC1867LCGN Demo Board | 3V, 16-Bit, 8-Channel (Requires DC2026)
製品の詳細

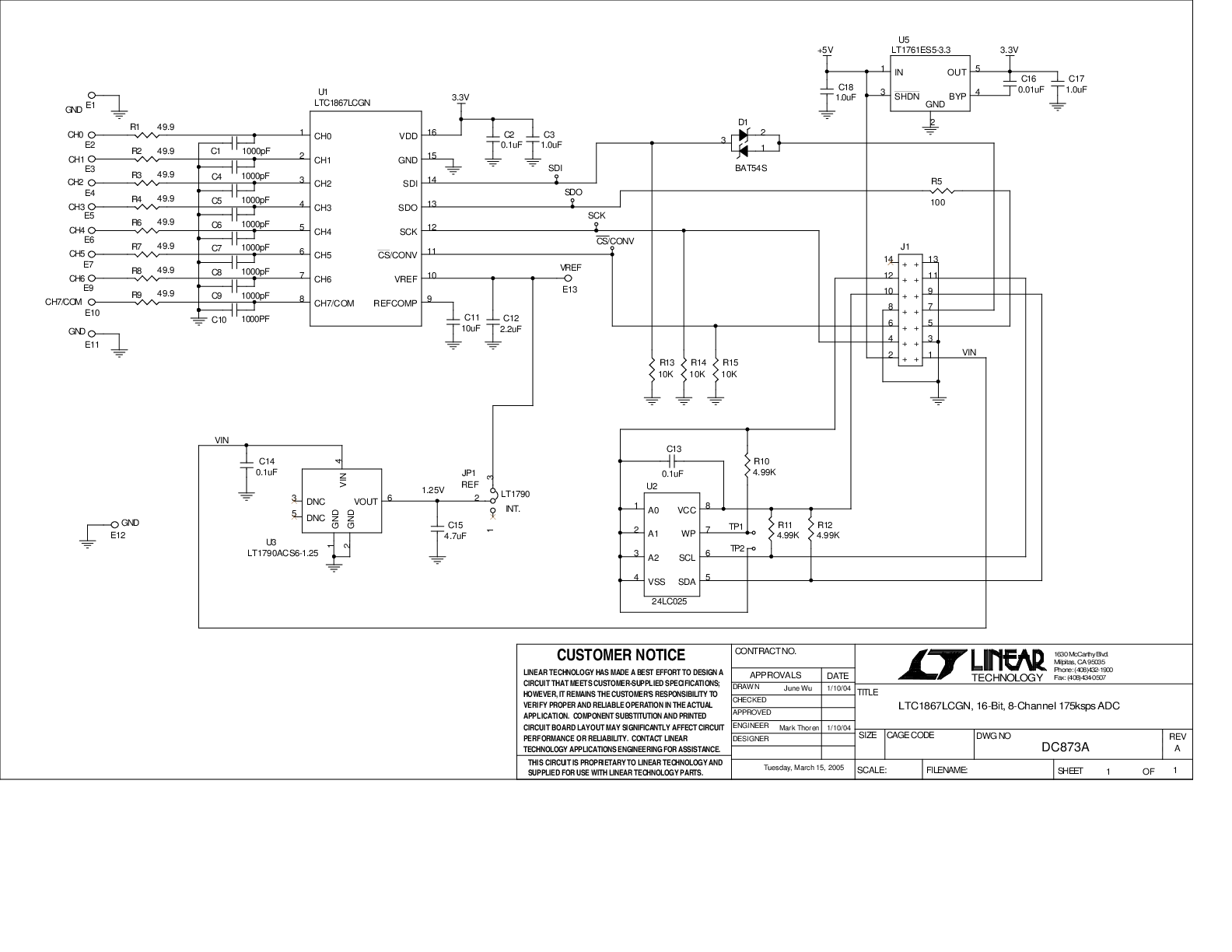

Demonstration circuit 873 features the LTC1867L Octal 16-bit ADC. The LTC1867L can be software programmed for a unipolar 0 to 2.5V or bipolar ±1.25V input range. The 8 channel multiplexer can be programmed for 8 single-ended inputs with respect to ground, 7 single-ended inputs with respect to the COM/CH7 pin, 4 differential inputs, or any combination of these.
資料
ツールおよびシミュレーション 1
Linduino 3
Linduino
Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。
Linduino
