LTC1844: 150mA, Micropower, Low Noise, VLDO Linear Regulator Data Sheet8/31/2007PDF207K
製品概要
機能と利点

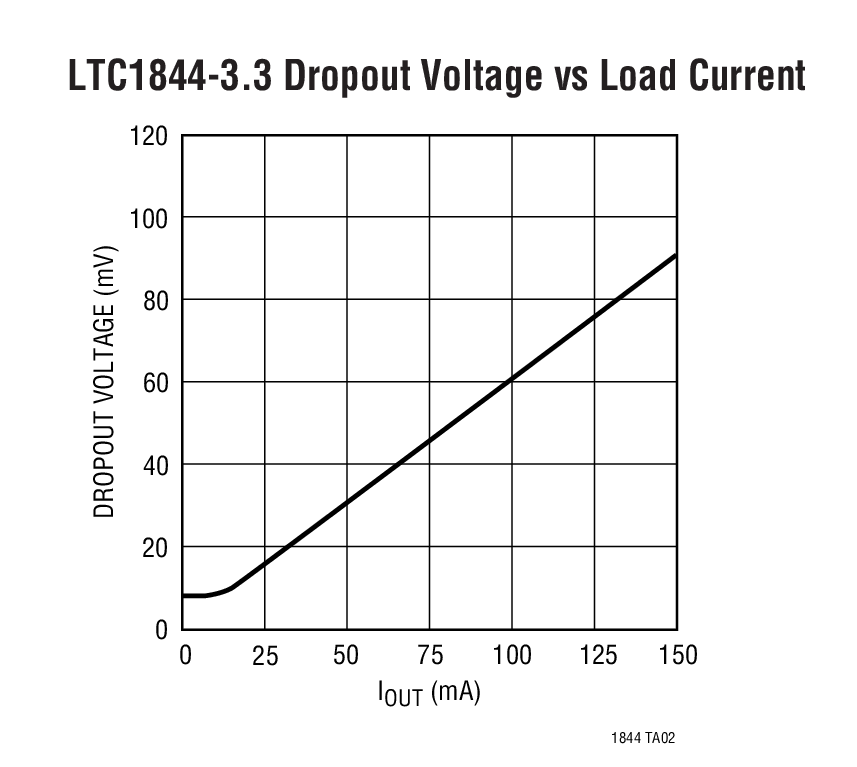

- 非常に低い損失電圧：
- 150mAで90mV
- 50mAで30mV （LTC1844-3.3）
- 広い入力電圧範囲：1.6V～6.5V
- ドロップアウト時も低消費電流：35μA
- 低ノイズ：60μVRMS（10Hz～100kHz）
- 温度、電圧、電流の全範囲で±1.75%の電圧精度
- 高速過渡応答
- シャットダウン時の消費電流：10nA

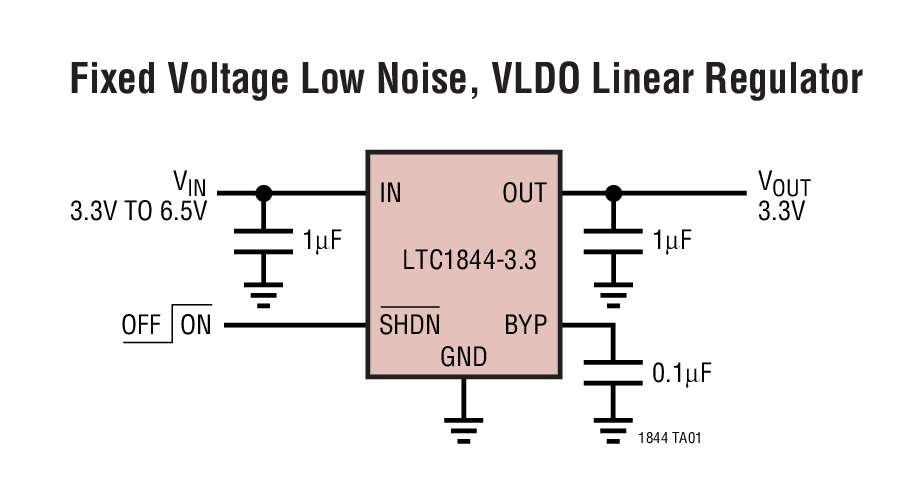

- 固定出力電圧：1.5V、1.8V、2.5V、2.8V、3.3V
- 可変出力電圧：1.25V～6V
- 出力電流制限
- 逆バッテリおよび逆電流保護
- 保護ダイオード不要
- 1μFの出力コンデンサで安定
- セラミック・コンデンサで安定
- 短絡および熱過負荷保護機能

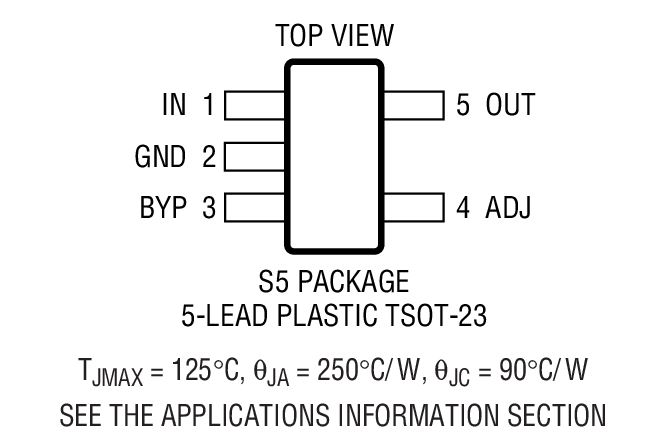

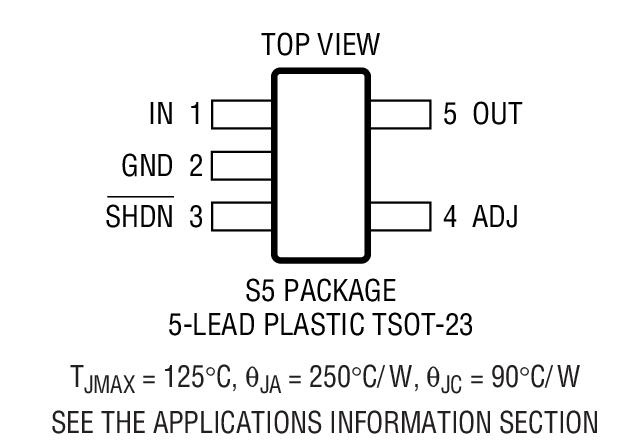

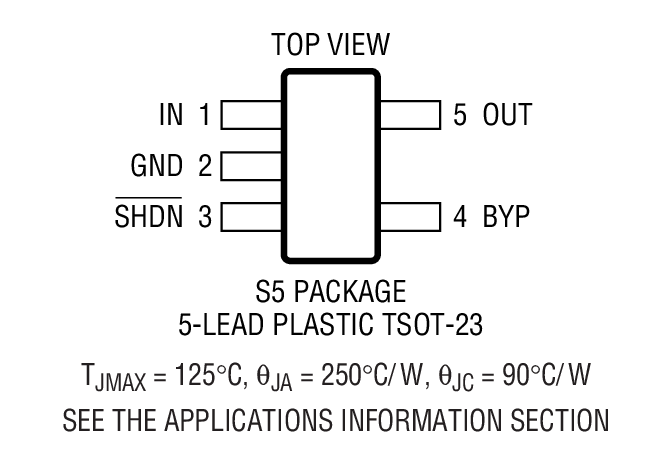

- 高さの低い（1mm）SOT-23パッケージ
製品概要
LTC1844シリーズは、低消費/携帯アプリケーション向けに設計された低ノイズ、VLDO™（超低損失）リニア・レギュレータです。これらのレギュレータは1.6Vという低い入力電圧で動作可能です。最大負荷電流150mAの場合、標準出力ノイズはわずか30μVRMS、LTC1844-3.3の標準損失はわずか90mVです。この標準損失は、50mAでは30mVまで低減されます。
内蔵のPチャネルMOSFETパス・トランジスタはベース電流が不要なので、デバイスの通常動作時の消費電流は、損失電圧や負荷電流と関係なく、わずか35μAです。シャットダウン時の消費電流は10nAまで低減されます。
他の特長として、高い出力電圧精度、優れた過渡応答、1μFの超低ESRセラミック・コンデンサでの安定、逆バッテリおよび逆電流保護、短絡および熱過負荷保護、出力電流制限などがあります。
LTC1844は高さの低い（1mm）SOT-23（ThinSOT™）パッケージで供給されます。
アプリケーション
- Bluetooth/802.11カード
- PDA、ノートブック・コンピュータ
- 携帯機器やバッテリ駆動システム
- 携帯電話
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R421 Reliability Data3/23/2018PDF66 K
-

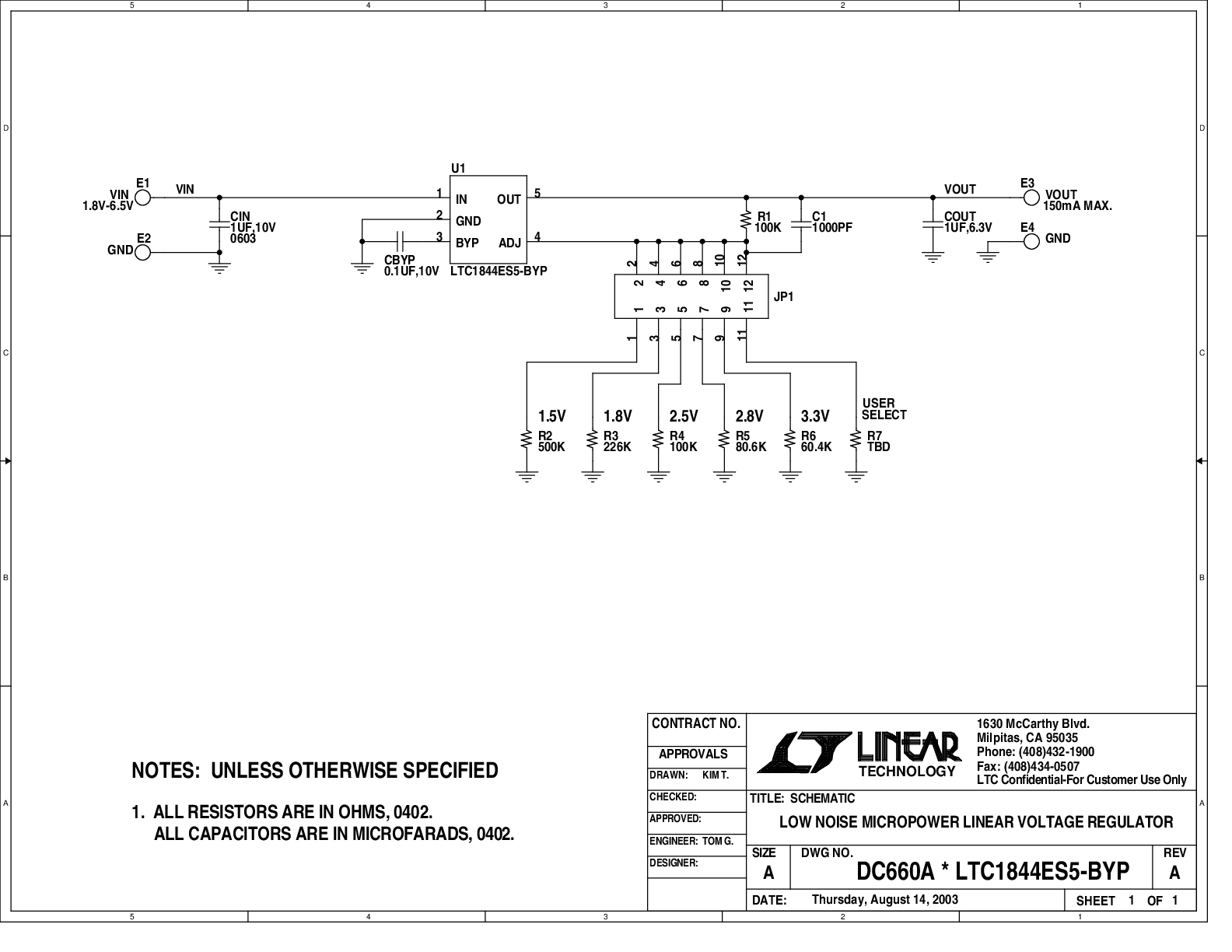

DC660A - Demo Manual9/24/2009PDF496K
-
