製品概要

機能と利点

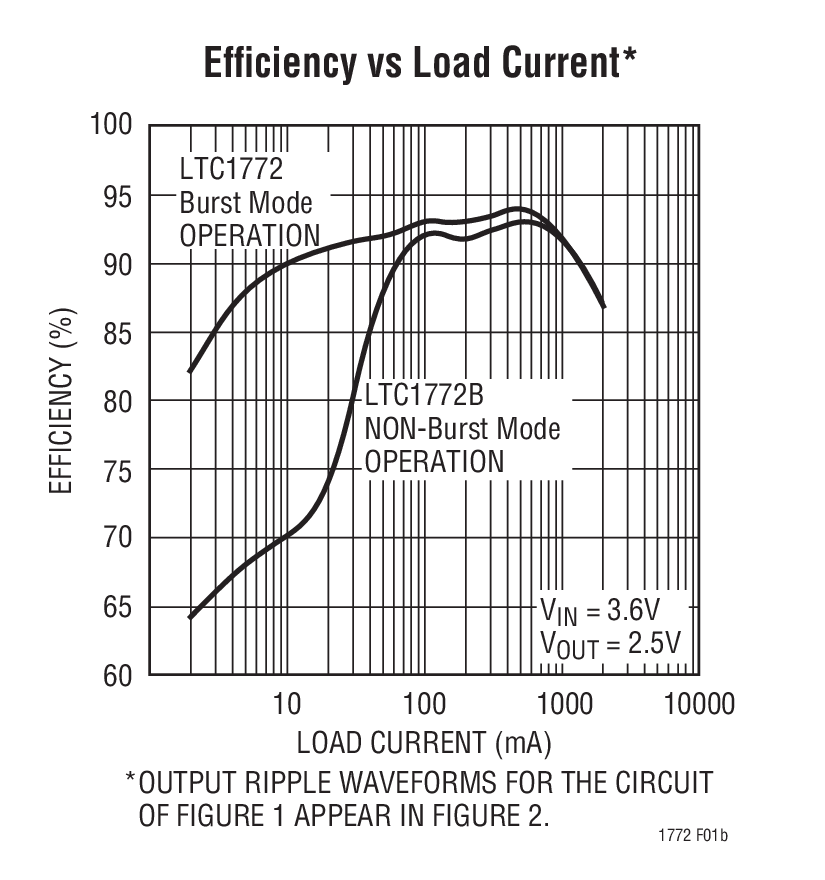

  • バーストモード動作をディスエーブルして、軽負荷時の出力リップルを低減
  • 高効率:最大94%
  • 高出力電流を容易に達成
  • 広いVIN範囲:2.5V~9.8V
  • 固定周波数550kHz動作
  • 低損失:100%デューティ・サイクル
  • 最小0.8Vの出力電圧
  • 電流モード動作により、優れた入力および負荷過渡応答を実現
  • シャットダウン時の消費電流:わずか8μA

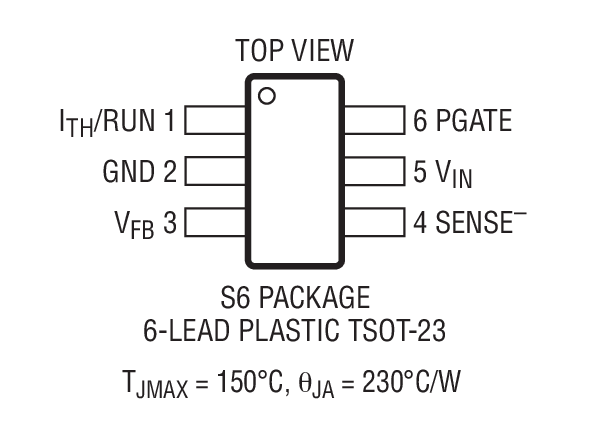

  • 小型6ピンSOT-23パッケージ

製品概要

LTC1772Bは、優れたACおよびDCの負荷および入力レギュレーションを提供する固定周波数電流モード降圧DC/DCコントローラです。このデバイスは高精度の低電圧ロックアウト機能を搭載し、入力電圧が2.0V以下になるとシャットダウンします。

LTC1772Bは±2.5%の出力電圧精度を誇ります。消費電流はわずか270μAで、シャットダウン時にはわずか8μAに低減されます。

ドロップアウト時に外付けPチャネルMOSFETを連続的にオンにすることにより(100%デューティ・サイクル)バッテリソースの寿命をさらに延長できます。550KHzという高い固定動作周波数により、小型の外付けインダクタを使用できます。

LTC1772Bは実装面積の小さい6ピンSOT-23パッケージで供給されます。

LTC1772Bのバーストモード動作イネーブル・バージョンについては、LTC1722のデータシートを参照してください。


Burst Mode
LTC1772 Yes
LTC1772B No


アプリケーション

  • 1個または2個のリチウムイオン・バッテリ駆動アプリケーション
  • 携帯電話
  • ワイヤレス機器
  • 携帯用コンピュータ
  • 3.3V、2.5V、または1.8Vの分配システム
