特長
- サンプリング・レート:50Msps
- 77dBのSNRと87dBのSFDR(3.2V範囲)
- 73.5dBのSNRと90dBのSFDR(2V範囲)
- ミッシングコードなし
- 単一5V電源
- 消費電力:1.2W
- 選択可能な入力範囲:±1Vまたは±1.6V
- 150MHzのフルパワー帯域幅S/H
- ピン互換ファミリ
- 25Msps:LTC1746(14ビット)、LTC1745(12ビット)
- 50Msps:LTC1744(14ビット)、LTC1743(12ビット)
- 65Msps:LTC1742(14ビット)、LTC1741(12ビット)
- 80Msps:LTC1748(14ビット)、LTC1747(12ビット)
- 8ピンTSSOPパッケージ

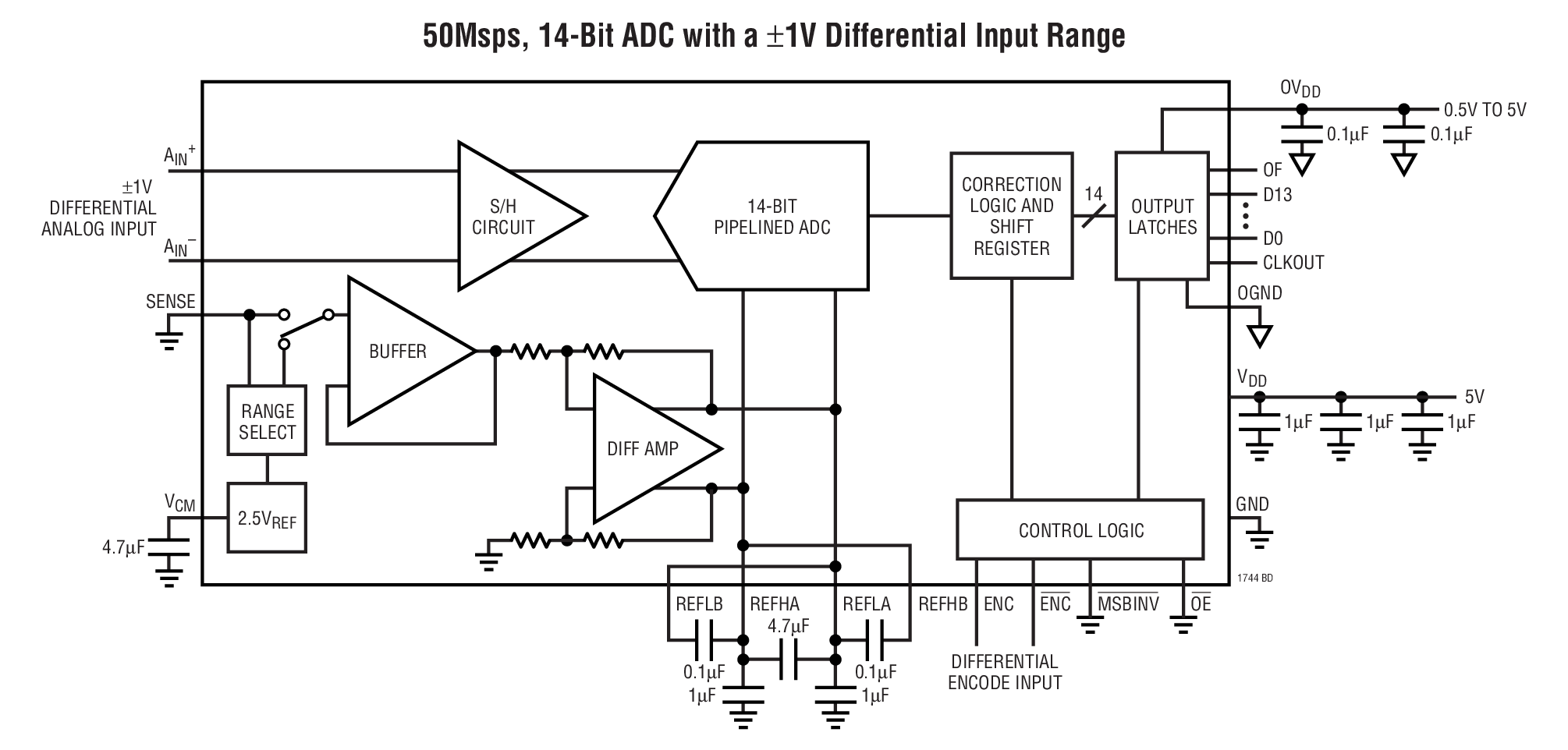

LTC1744は、広いダイナミック・レンジをもつ高周波信号をデジタル化する、50Msps、サンプリング14ビットA/Dコンバータです。 ±1Vまたは±1.6Vの入力電圧範囲をピンで選択可能な上、抵抗でプログラム可能なモードを備えているので、広範なアプリケーションに対して入力電圧範囲を最適化できます。
LTC1744は、77dBのSNRと87dBのSFDRを含むAC特性により、要求の厳しい通信アプリケーションに最適です。また、0.3psRMSという極めて低いジッタにより、優れたノイズ性能でIF周波数をアンダーサンプリングできます。 DC仕様では、±4LSBの最大INLと全温度範囲でミッシング・コードがないことが規定されています。
デジタル・インターフェイスは5V、3V、2Vのロジック・システムと互換です。ENCおよびENC入力は、PECL、GTLなどの低振幅ロジック・ファミリやシングルエンドのTTLまたはCMOSから差動ドライブ可能です。低ノイズ、高利得のENCおよびENC入力は、性能を落とすことなく正弦波信号によってドライブ可能です。個別の出力電源は0.5V~5Vで動作可能なので、低電圧のDSPまたはFIFOに容易に直接接続可能です。
フロースルーのピン配置を備えたTSSOPパッケージにより、ボード・レイアウトを簡素化します。
アプリケーション
- テレコム
- レシーバ
- 基地局
- スペクトラム分析
- イメージング・システム
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC1744
資料
Filters
1つが該当
信頼性データ
1
31.35 K
ユーザ・ガイド
1
1.00M
技術記事
3
HTML
HTML
HTML
デザイン・ノート
3
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
製品セレクタ・カード 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|

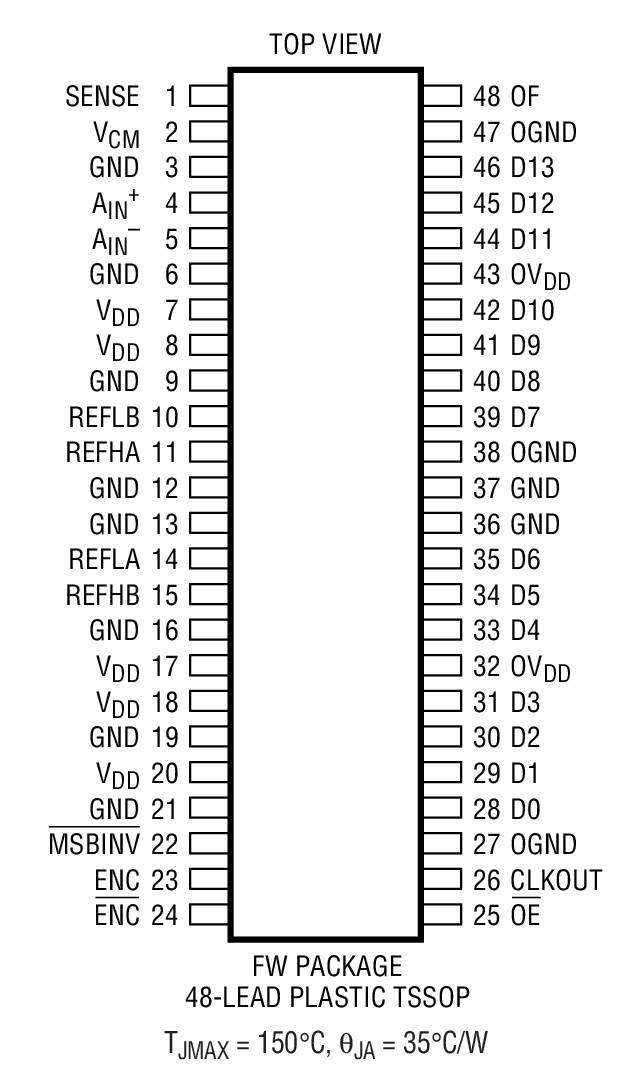

LTC1744CFW#PBF | 48-Lead TSSOP |
|
|
LTC1744CFW#TRPBF | 48-Lead TSSOP |
|
|
LTC1744IFW#PBF | 48-Lead TSSOP |
|
|
LTC1744IFW#TRPBF | 48-Lead TSSOP |
|
- LTC1744CFW#PBF
- ピン/パッケージ図
- 48-Lead TSSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1744CFW#TRPBF
- ピン/パッケージ図
- 48-Lead TSSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1744IFW#PBF
- ピン/パッケージ図
- 48-Lead TSSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1744IFW#TRPBF
- ピン/パッケージ図
- 48-Lead TSSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 14, 2019
- 19_0009
Assembly Site Transfer of Select 48L TSSOP Products from Amkor to ATEC Philippines
LTC1744CFW#PBF
製造中
LTC1744CFW#TRPBF
製造中
LTC1744IFW#PBF
製造中
LTC1744IFW#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 14, 2019
- 19_0009
Assembly Site Transfer of Select 48L TSSOP Products from Amkor to ATEC Philippines
LTC1744CFW#PBF
製造中
LTC1744CFW#TRPBF
製造中
LTC1744IFW#PBF
製造中
LTC1744IFW#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
リニアテクノロジーのデータ・コンバータ評価用ボードに直接アクセスできるMATLABとPythonのプログラムを集めたツールです。
PScopeは、旧リニアテクノロジーの高性能ADCとシグナル・チェーン・レシーバ・ファミリーを使用するために設計されたUSBベースの製品デモおよびデータ収集システムです。このソフトウェアでは、SNR、SFDR、THDやその他の主要なパラメータを迅速かつ容易に評価することが出来ます。
必要なソフトウェア/ドライバが見つかりませんか?
ドライバ/ソフトウェアをリクエスト評価用キット 1
DC345B
LTC1744CFW | 14-Bit, 50Msps ADC (Requires DC718 Controller)
製品の詳細
DC345B: Demo Board for the LTC1744 14-Bit, 50Msps ADC.
資料
