製品概要

機能と利点

  • 1セル・リチウムイオン・バッテリ用の完全なリニア・チャージャ

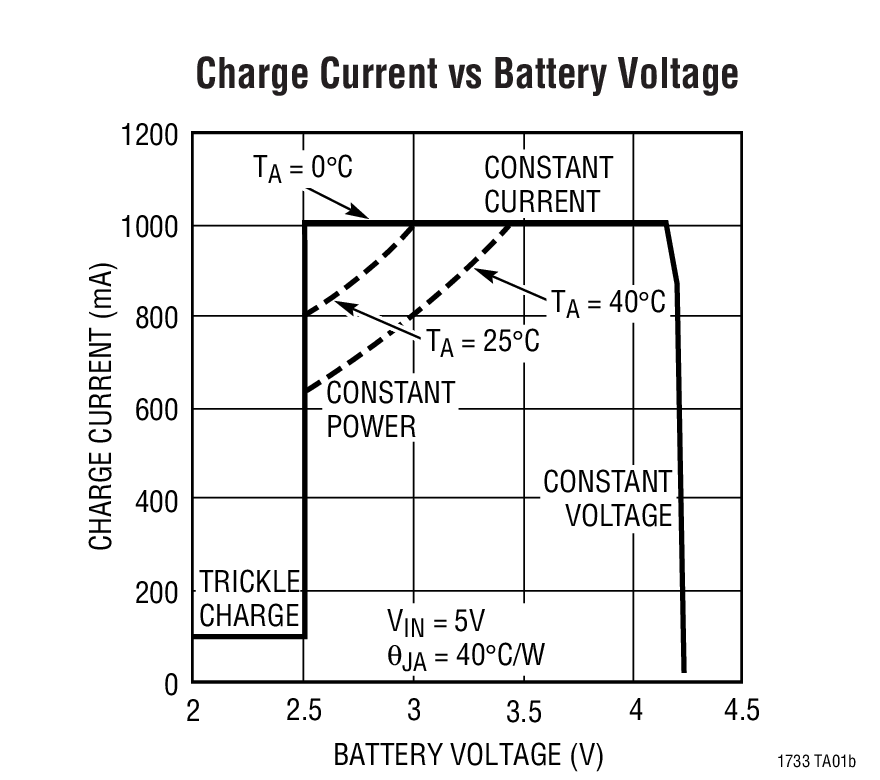

  • サーマル・レギュレーションにより、過熱の恐れなく最大充電レートを実現*
  • 外付けのMOSFET、センス抵抗、ブロッキング・ダイオード不要
  • 最大1.5Aの充電電流
  • 1%精度のプリセット充電電圧
  • 7%精度のプログラム可能な充電電流
  • プログラム可能な充電終了タイマ
  • 熱特性が改善された小型10ピンMSOPパッケージ
  • ガス・ゲージに有用な充電電流モニタ*
  • C/10充電電流検出出力
  • 自動再充電
  • サーミスタ入力により、温度規定充電が可能
  • ACアダプタ検出ロジック出力
  • ピンで選択可能な4.1Vまたは4.2Vの出力電圧

製品概要

LTC1733は、パワーMOSFETを搭載した、リチウムイオン・バッテリ用スタンドアロン定電流/定電圧リニア・チャージャです。内蔵のサーマル・フィードバックによって充電電流を安定化し、高電力動作時や高周囲温度条件下でチップの温度を制限します。このような機能により、ユーザはLTC1733やハンドヘルド機器に損傷を与えることなく、高い充電電流をプログラム可能です。

MOSFET内蔵アーキテクチャにより、外付けの電流センス抵抗やブロッキング・ダイオードが不要です。充電電流と充電時間は、1個の抵抗とコンデンサでそれぞれ外部設定できます。入力電源(ACアダプタ)を取り外すと、LTC1733は自動的に低電流のスリープ・モードになり、バッテリ流出電流は5μA以下に低減されます。

LTC1733はNTC温度検知、C/10検出回路、AC検出ロジック、4.1V/4.2Vピン選択、バッテリ低下時の充電調節(トリクル充電)などの機能も搭載しています。

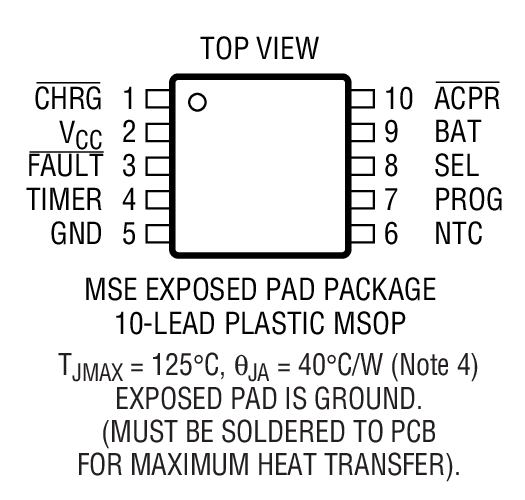

LTC1733は熱特性が改善された10ピンMSOPパッケージで供給されます。

*特許出願中


アプリケーション

  • 携帯電話
  • ハンドヘルド・コンピュータ
  • デジタル・スチール・カメラ
  • 充電ドックおよび据置き型チャージャ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

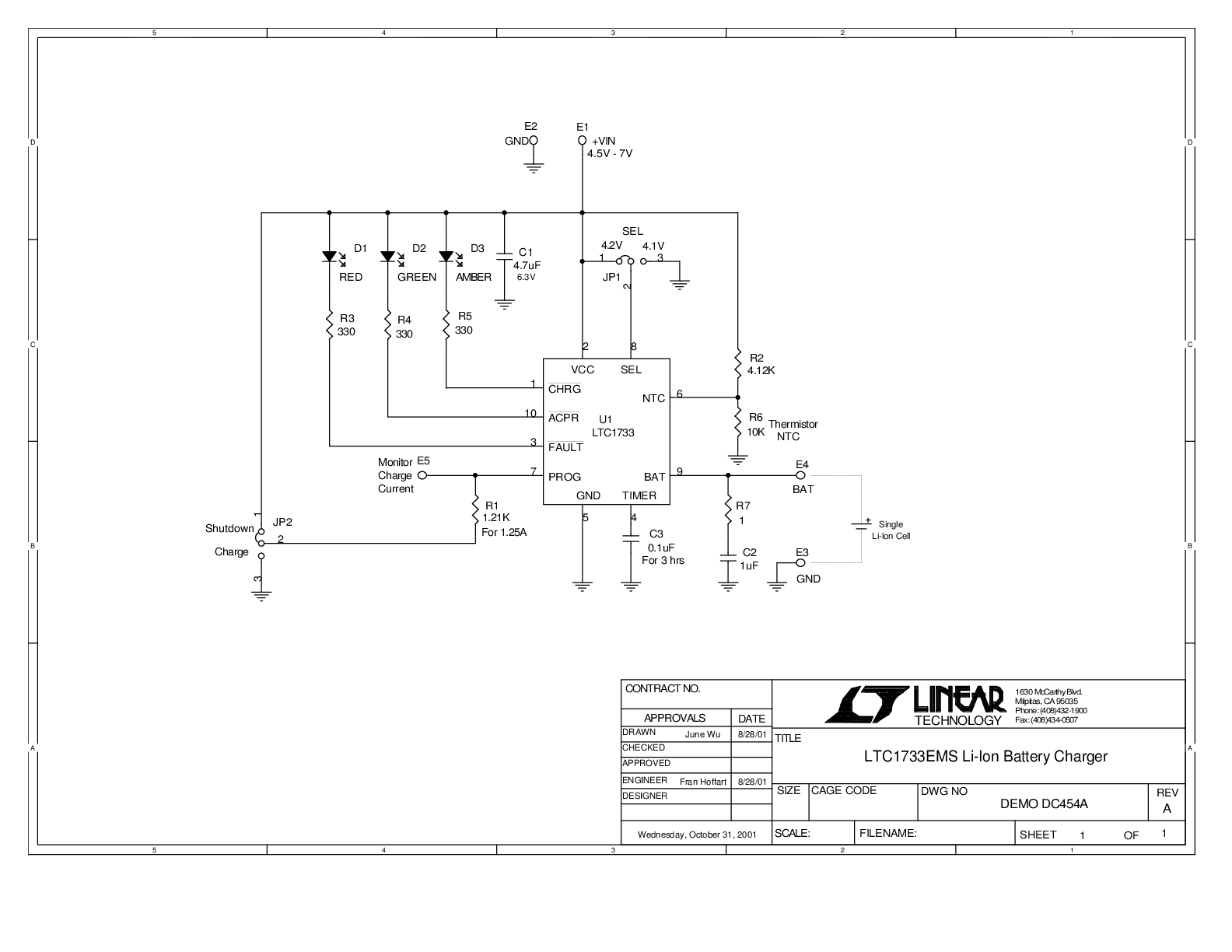

評価キット (1)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspice

下記製品はLTspiceで使用することが出来ます。:

LTC1733
