LTC1730

過電流保護付きリチウムイオン・バッテリ・パルスチャージャ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.04
特長
  • 1セル・リチウムイオン・バッテリ用の完全なパルスチャージャ
  • 安全のためセンス抵抗で最大電流を制限
  • フロート電圧精度:1%
  • 充電終了(C/10)検出出力
  • プログラム可能な充電終了タイマ
  • 0.35Ω NMOSスイッチ内蔵
  • ブロッキング・ダイオード不要
  • SELピンにより、1セルあたり4.1Vまたは4.2V を選択(LTC1730-4)
  • 入力電源取り外し時の低いバッテリ流出電流(最大1μA)
  • バッテリ温度検知と充電規定
  • バッテリ低下時の自動トリクル充電
  • 自動バッテリ・リフレッシュ
製品概要
show more Icon

LTC1730は、1セル・リチウムイオン・バッテリ用の完全なパルスチャージャです。消耗したセルを充電する場合、内部MOSFETが完全にオンになるので、電流が制限された入力パワーソースからバッテリに充電電流を供給可能となり、チャージャにおける発熱が事実上ありません。

バッテリが充電を開始し、設定された電圧に近づくと、内部MOSFETがオン/オフを繰り返し始め、バッテリがフル充電状態に近づくにつれてデューティ・サイクルが次第に短くなります。プログラム可能なタイマにより、充電サイクルが終了します。平均充電電流がC/10まで減少すると、充電終了状態を示す信号がCHRGピンに現れます。入力電圧を取り除くとLTC1730はスリープ・モードになり、バッテリから流出する電流は1μA(最大)以下になります。

電流制限が不適切なACアダプタや電流制限機能を持たないACアダプタを接続しているユーザに対して、外付けセンス抵抗を用いて最大充電電流を制限します。内部MOSFETにより、入力電圧がグランドに短絡した場合のバッテリ電流の逆流が防止されるので、ブロッキング・ダイオードは不要です。

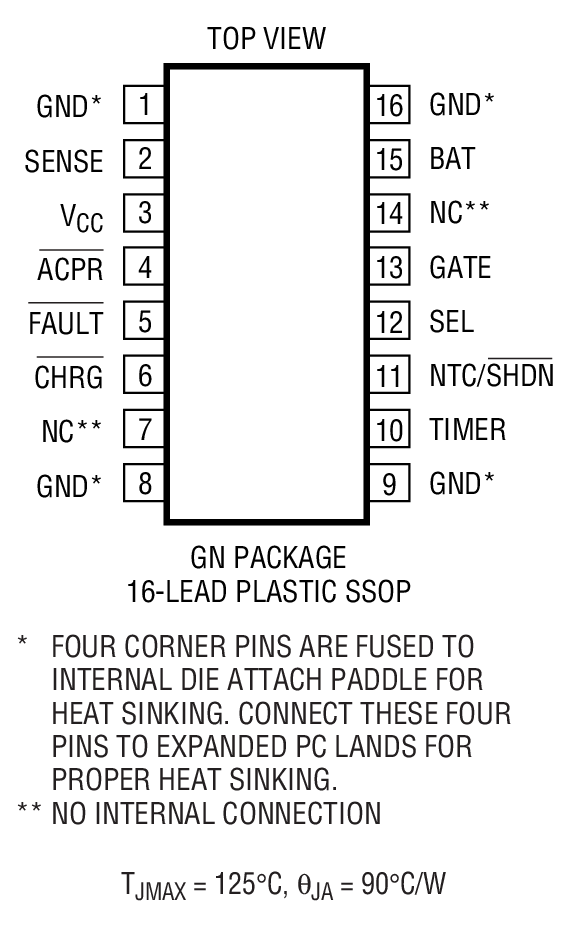

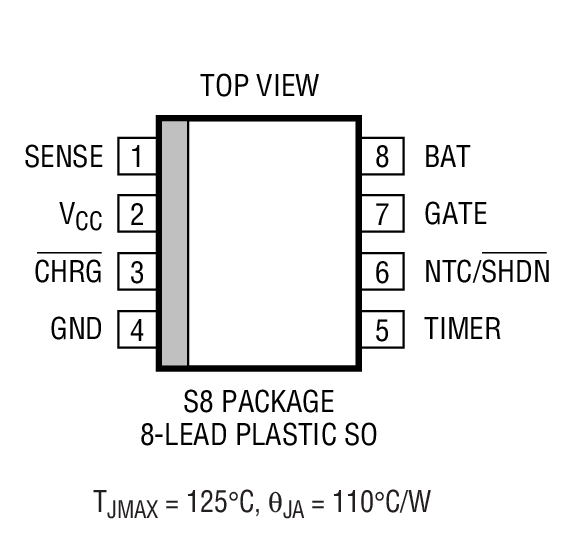

LTC1730-4は16ピンSSOPパッケージ、LTC1730-4.2は8ピンSOパッケージで供給されます。


アプリケーション

  • スタンドアロン・リチウムイオン・バッテリ・チャージャ
  • ハンドヘルド・コンピュータ
  • 携帯電話

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.04

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC1730EGN-4#PBF
  • HTML
  • HTML
LTC1730EGN-4#TRPBF
  • HTML
  • HTML
LTC1730ES8-4.2#PBF
  • HTML
  • HTML
LTC1730ES8-4.2#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0235

Epoxy Change from Henkel 8290 to 8290A for GN Package

4 6, 2022

- 22_0066

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LTC1730EGN-4#PBF

製造中

LTC1730EGN-4#TRPBF

製造中

10 12, 2022

- 22_0255

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

6 16, 2021

- 21_0026

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LTC1730ES8-4.2#PBF

製造中

LTC1730ES8-4.2#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0235

arrow down

Epoxy Change from Henkel 8290 to 8290A for GN Package

4 6, 2022

- 22_0066

arrow down

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LTC1730EGN-4#PBF

製造中

LTC1730EGN-4#TRPBF

製造中

10 12, 2022

- 22_0255

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

6 16, 2021

- 21_0026

arrow down

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LTC1730ES8-4.2#PBF

製造中

LTC1730ES8-4.2#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC384A

LTC1730EGN-4 | Li-Ion Battery Pulse Charger, Single Cell, 4.1V/4.2V, Requires 1A Current Limited Input Power Source, VIN =5V to 10V

zoom

DC384A

LTC1730EGN-4 | Li-Ion Battery Pulse Charger, Single Cell, 4.1V/4.2V, Requires 1A Current Limited Input Power Source, VIN =5V to 10V

LTC1730EGN-4 | Li-Ion Battery Pulse Charger, Single Cell, 4.1V/4.2V, Requires 1A Current Limited Input Power Source, VIN =5V to 10V

製品の詳細

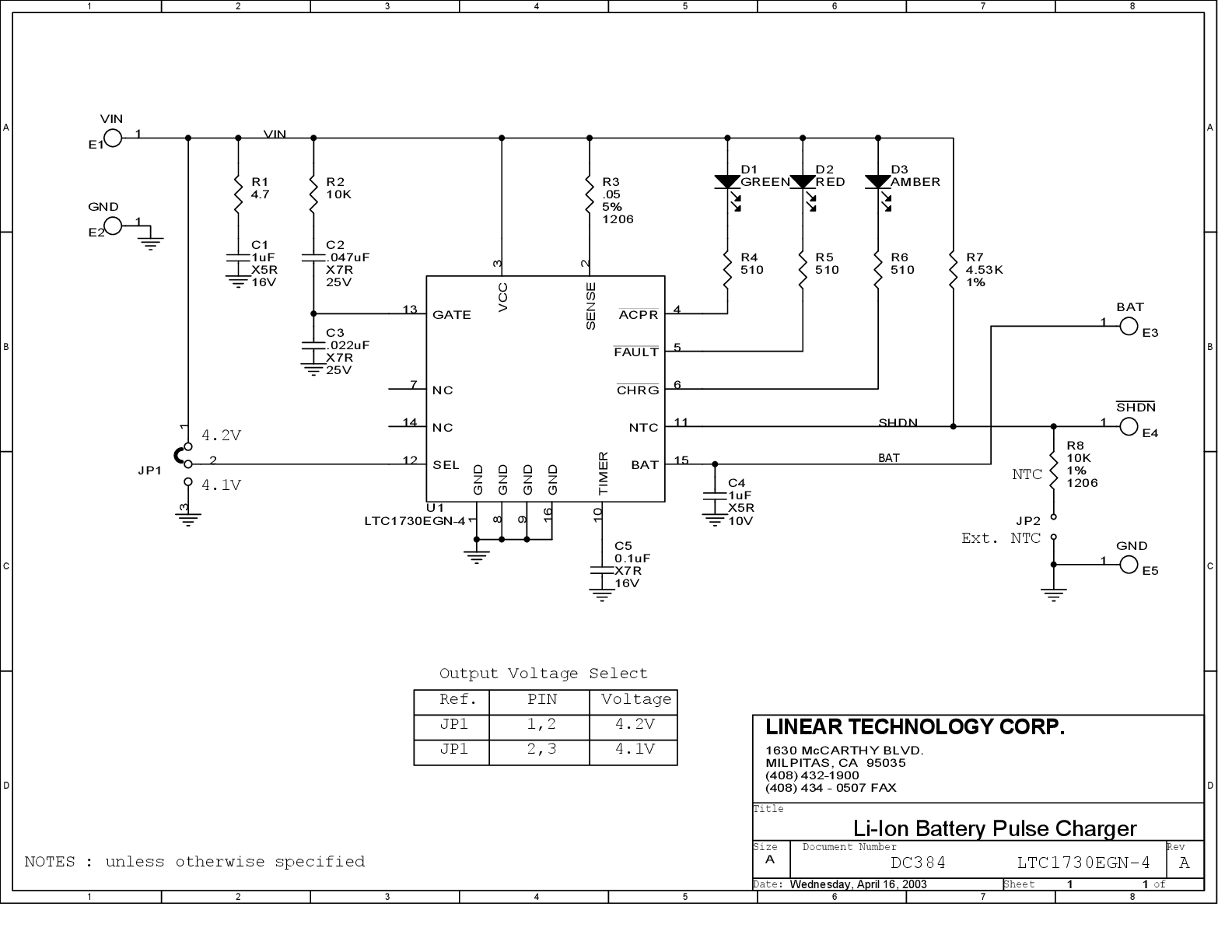

DC384A: Demo Board for LTC1730 Lithium-Ion Battery Pulse Chargers with Overcurrent Protection.
