LTC1704

550kHz同期整流式スイッチング・レギュレータ・コントローラおよびリニア・レギュレータ・コントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.94
機能
  • 2つの安定化出力:スイッチング・レギュレータとリニア・レギュレータ
  • 優れたDC精度:スイッチャは±1.5%、リニア・レギュレータは±2%
  • 外付けNチャネルMOSFETアーキテクチャ
  • 外付け電流センス抵抗が不要
  • 軽負荷時のバーストモード動作(LTC1704)
  • 軽負荷時の連続スイッチング(LTC1704B)
  • 電流制限をプログラム可能なリニア・レギュレータ
  • 起動遅延をプログラム可能なリニア・レギュレータ
  • 低いシャットダウン電流:<150μA
  • 広い負荷電流範囲で高効率
  • 両方の出力をモニタするPGOODフラグ

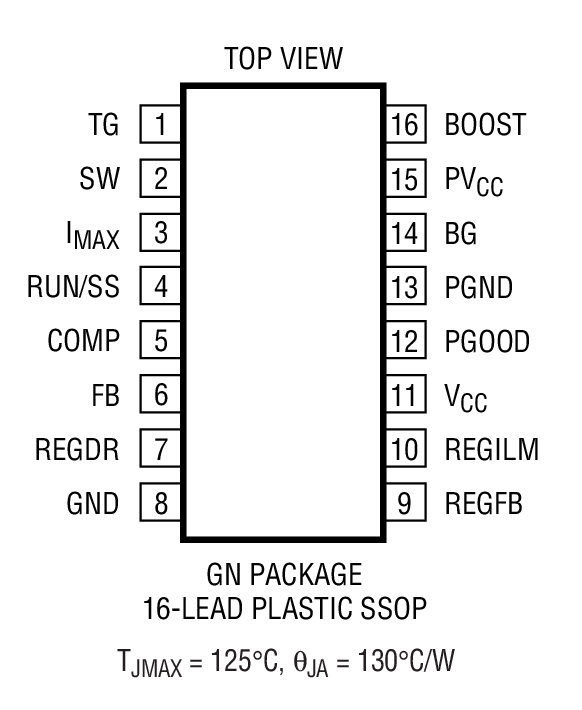

  • 小型16ピン細型SSOPパッケージ
追加の詳細
show more Icon

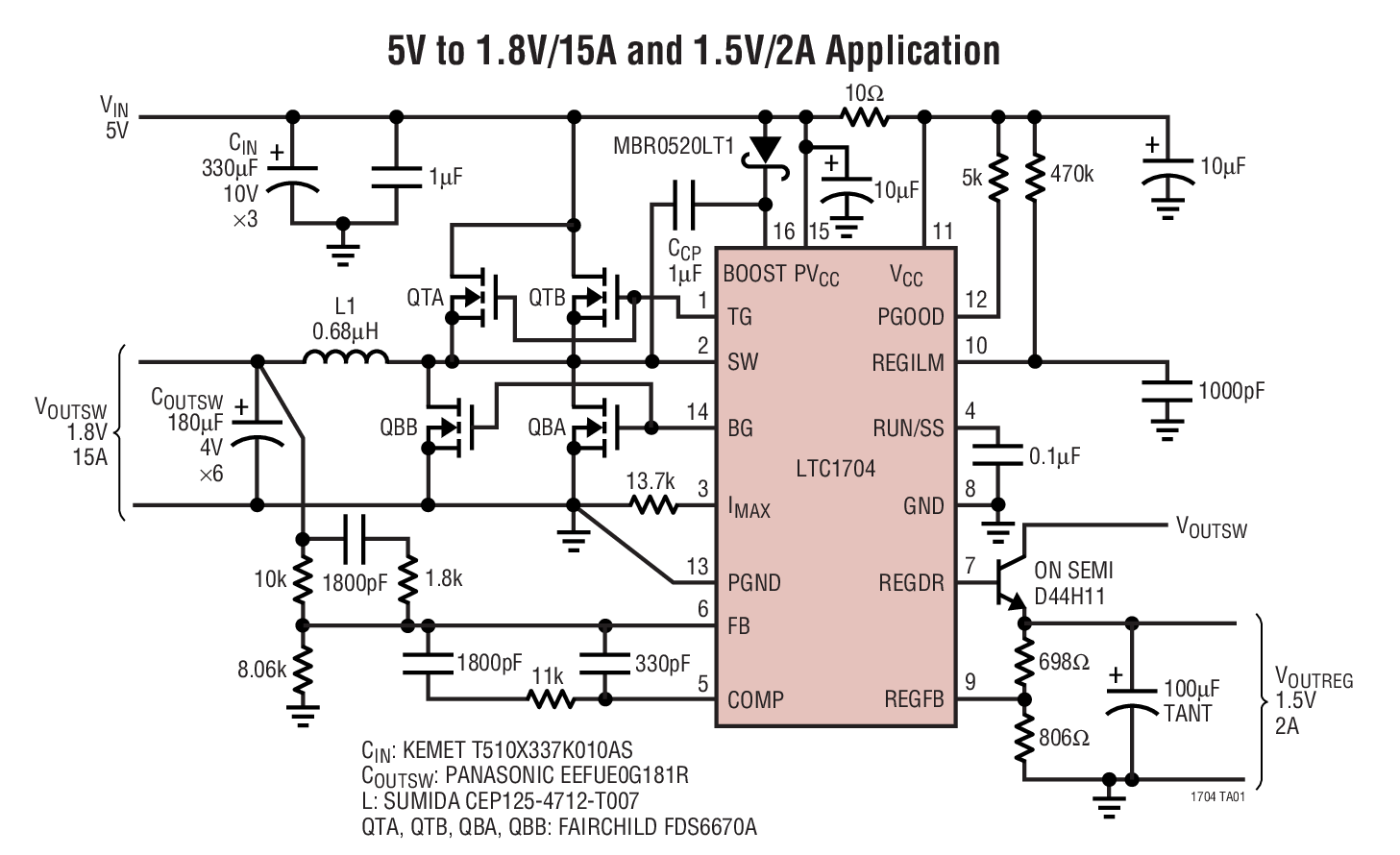

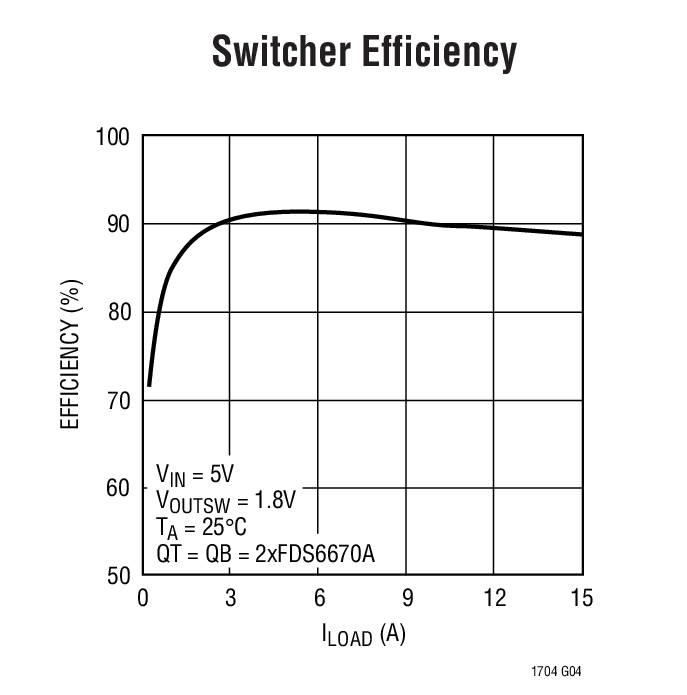

LTC1704/LTC1704Bは高電力同期整流式スイッチング・レギュレータ・コントローラとリニア・レギュレータ・コンロトーラを搭載しています。スイッチング・レギュレータ・コントローラは電圧モードの同期整流式降圧構成で1組のNチャネルMOSFET をドライブし、主電源を提供します。固定周波数の真のPWMアーキテクチャを採用して550kHzでスイッチングを行い、外付け部品サイズとコストを最小限に抑え、負荷過渡性能を最適化します。LTC1704は軽負荷時に省電力のバーストモード動作に自動的に遷移します。LTC1704Bは軽負荷時にバーストモード動作に遷移せず、軽負荷時の効率を犠牲にして低周波出力リップルを排除します。リニア・レギュレータ・コントローラは外付けNPNパワー・トランジスタをドライブし、補助負荷に最大2Aの電流を供給します。

LTC1704/LTC1704Bは、スイッチャ出力のDC精度が±1.5%を上回り、リニア・レギュレータ出力のDC精度は±2%を上回ります。高性能帰還ループにより、あらゆる過渡条件において出力レギュレーションの総精度を±5%以内に保ちます。オープン・ドレインのPGOODフラグは、両方の出力が安定化値の±10%以内であることを知らせます。


アプリケーション

  • ロジック用複数電源ジェネレータ
  • 配電アプリケーション
  • 高効率の電力変換

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.94

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC1704BEGN#PBF
  • HTML
  • HTML
LTC1704BEGN#TRPBF
  • HTML
  • HTML
LTC1704EGN#PBF
  • HTML
  • HTML
LTC1704EGN#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0235

Epoxy Change from Henkel 8290 to 8290A for GN Package

LTC1704BEGN#PBF

製造中

LTC1704BEGN#TRPBF

製造中

LTC1704EGN#PBF

製造中

LTC1704EGN#TRPBF

製造中

4 6, 2022

- 22_0066

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LTC1704BEGN#PBF

製造中

LTC1704BEGN#TRPBF

製造中

LTC1704EGN#PBF

製造中

LTC1704EGN#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0235

arrow down

Epoxy Change from Henkel 8290 to 8290A for GN Package

LTC1704BEGN#PBF

製造中

LTC1704BEGN#TRPBF

製造中

LTC1704EGN#PBF

製造中

LTC1704EGN#TRPBF

製造中

4 6, 2022

- 22_0066

arrow down

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LTC1704BEGN#PBF

製造中

LTC1704BEGN#TRPBF

製造中

LTC1704EGN#PBF

製造中

LTC1704EGN#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

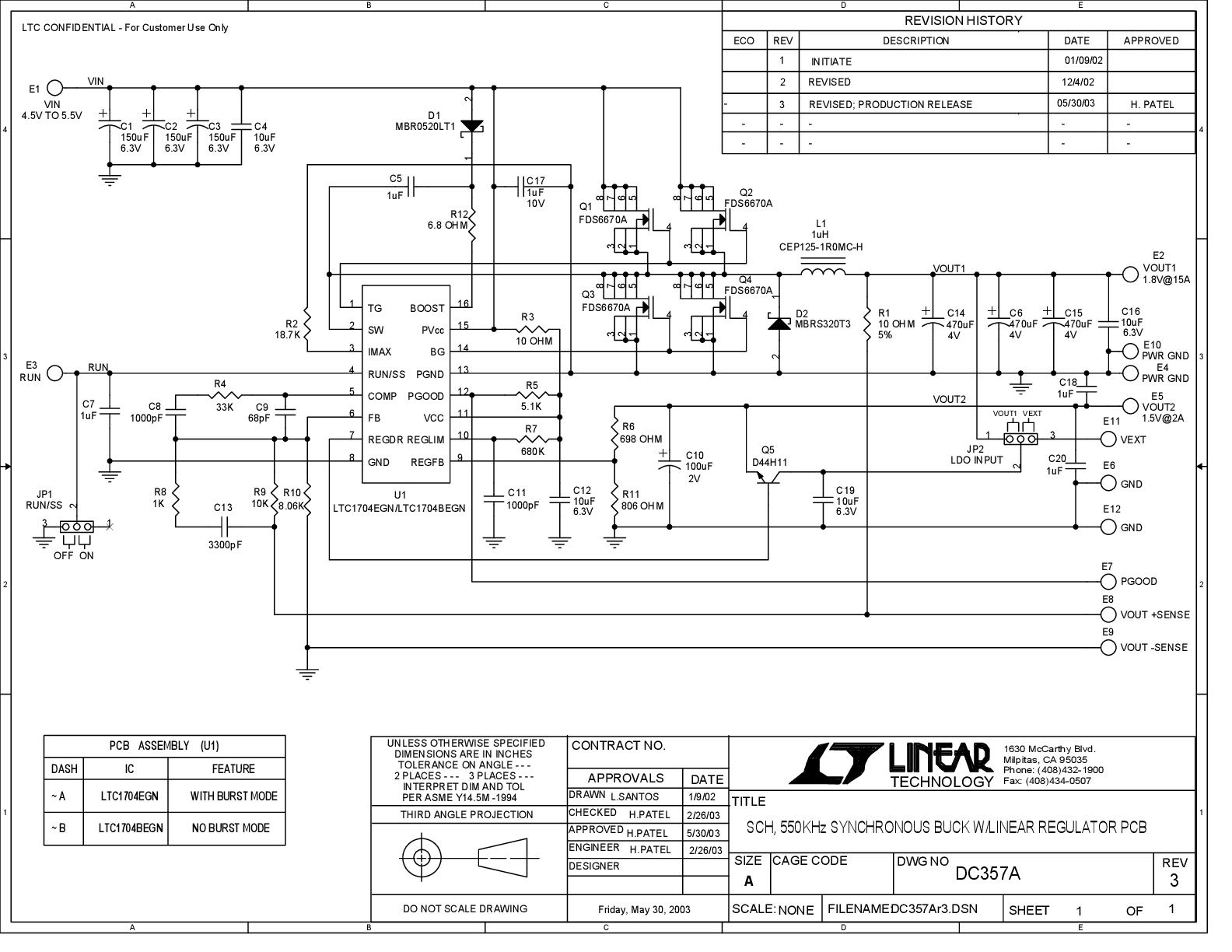

DC357A-A

LTC1704EGN | 550kHz Synchronous Buck, Burst Mode With Linear Regulator

reference details image

DC357A-B

LTC1704BEGN | 550kHz Synchronous Buck With Linear Regulator
