LTC1701

SOT-23パッケージ1MHz降圧DC/DCコンバータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$0.39
機能
  • 小型5ピンSOT-23パッケージ
  • 小型コンデンサとインダクタを使用
  • 高周波数動作:1MHz
  • 高出力電流:500mA
  • 低RDS(ON)内蔵スイッチ:0.28Ω
  • 高効率:最大94%
  • 電流モード動作により、優れた入力および負荷過渡応答を達成
  • 低消費電流:135μA(LTC1701)
  • 低損失動作:100%デューティサイクル
  • 超低シャットダウン電流:IQ< 1μa
  • ピーク・インダクタ電流はインダクタ値と無関係
  • 出力電圧:5V~1.25V
製品概要
show more Icon

LTC1701/LTC1701Bは業界初のSOT-23、降圧、電流モード、DC/DCコンバータです。小電力から中電力アプリケーション用に開発されたもので、2.5V~5.5Vの入力電圧範囲で動作し、1MHzでスイッチングを行い、高さ2mm以下の小型で安価なコンデンサやインダクタを使用することができます。出力電圧は1.25V~5Vまで調整できます。0.28Ωスイッチを内蔵しているので、高効率で最大0.5Aの出力電流が可能です。OPTI-LOOP補償により、広範な負荷と出力容量に対して過渡応答の最適化を図ることができます。

LTC1701は、自動的に電力を節減するバースト・モード動作が可能なので、負荷電流が連続動作に必要なレベルを下回る場合にゲート電荷損失を低減します。LTC1701Bは非常に低い負荷電流まで連続動作を行い、軽負荷時の効率を低下させることで低りップルを実現します。LTC1701の無負荷時の消費電流はわずか135μAです。どちらのデバイスもシャットダウン時には消費電流を1μA以下に低減するので、消費電流が重視されるアプリケーションに最適です。

小型サイズと高いスイッチング周波数により、0.3inch2以下のPCボードスペースで完全なDC/DCコンバータ機能を実現します。


アプリケーション

  • PDA/パームトップPC
  • デジタル・カメラ
  • 携帯電話
  • 携帯用メディア・プレーヤ
  • PCカード
  • ハンドヘルド装置

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$0.39

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC1701BES5#TRMPBF
  • HTML
  • HTML
LTC1701BES5#TRPBF
  • HTML
  • HTML
LTC1701ES5#TRMPBF
  • HTML
  • HTML
LTC1701ES5#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

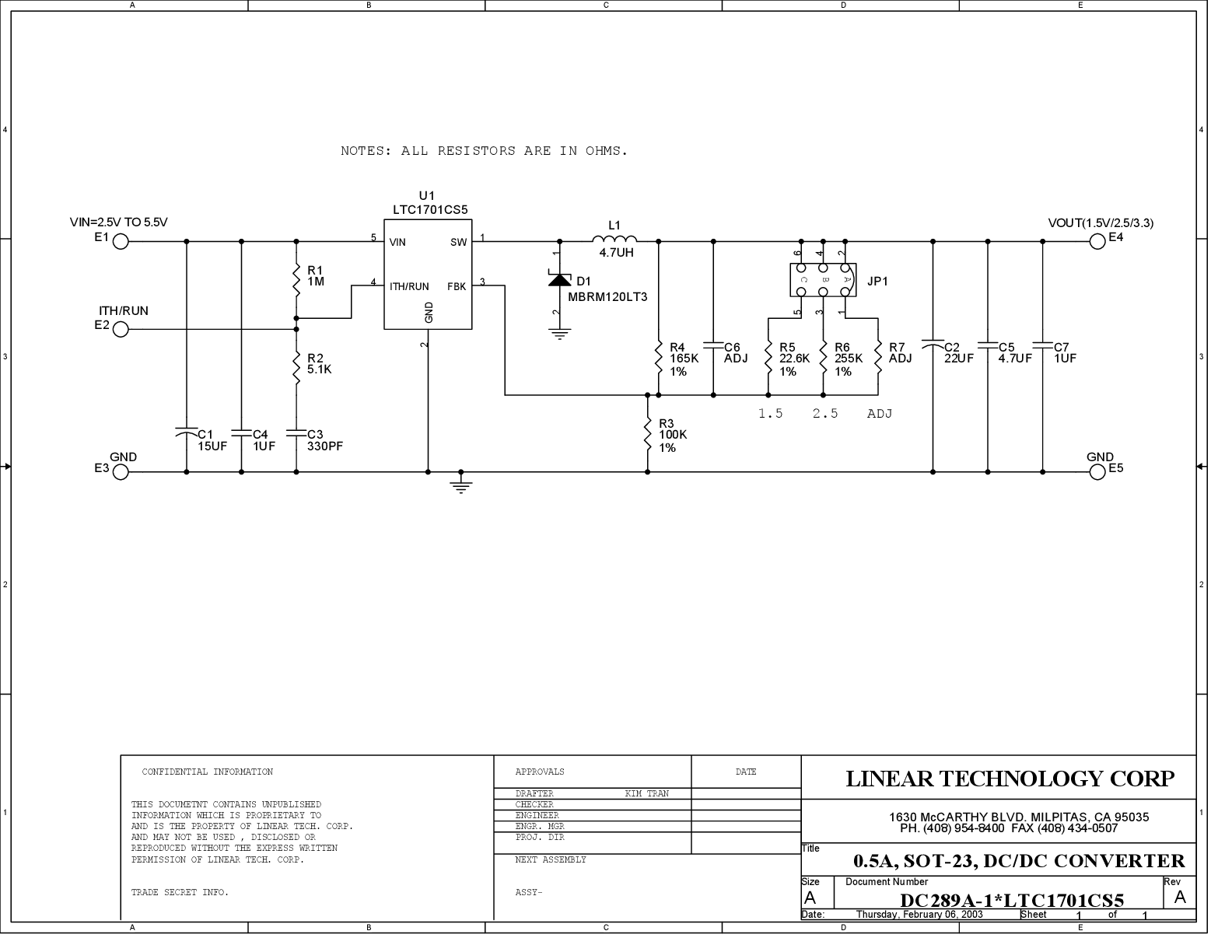

DC289A

LTC1701ES5 | 0.5A, SOT-23, DC/DC Converter, VIN=2.5V to 5.5V, VOUT=1.5V/2.5V/3.3V

reference details image

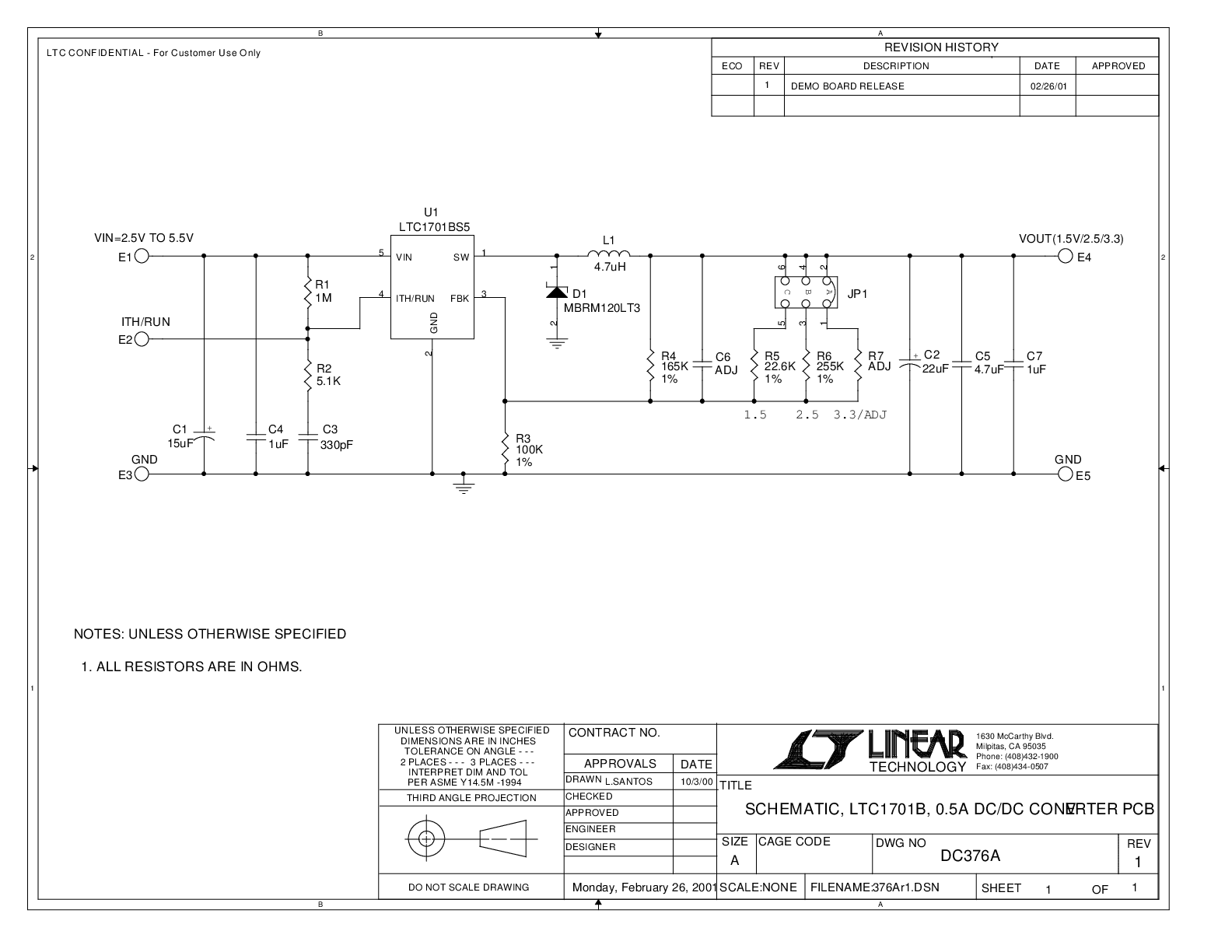

DC376A

LTC1701BES5 | 0.5A, SOT-23, DC/DC Converter, VIN=2.5V to 5.5V, VOUT=1.5V/2.5V/3.3V
