特長
- 高効率：最大95%
- 電流センス抵抗が不要
- 530kHz 固定周波数動作により、小型表面実装インダクタを使用可能
- OPTI- LOOP®補償によりCOUT を最小化
- 選択可能なバースト・モード®動作
- 400kHz ～750kHz で同期可能
- 低い最小起動電圧：0.9V
- マイクロパワー・シャットダウン：10 μA
- 電流モード動作で優れた入力および負荷過渡応答
- ソフトスタートにより電源過渡電流を低減
- 出力電圧確度：1.5%
- 低インダクタンス、小型表面実装インダクタを使用可能
- 10 ピンMSOP パッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC1700は固定周波数PWMアーキテクチャで、外部のNチャネルおよびPチャネルのパワーMOSFET をドライブする電流モード同期整流式昇圧DC/DC コントローラです。メイン MOSFET 両端の電圧降下をセンスして電流制限を提供するため、センス抵抗は不要です。LTC1700は、このNo RSENSE™テクニックによって重負荷時の高効率を維持し、バーストモード動作によって軽負荷時の高効率を保証するため、広い範囲の負荷電流にわたって高効率を達成しています。
LTC1700は最小入力電圧0.9Vで動作します。このデバイスの出力電圧確度は、±1.5%、消費電流はわずか200μA です。シャットダウン時には消費電流がさらに10μA にまで低下します。
インダクタ電流の暴走を防止するため、デューティ・サイクルは90%に制限されています。トリップ時に両方の外部MOSFETをシャットオフする過電圧保護機能も備えています。
530kHzという高い固定周波数動作により小型のインダクタおよび出力コンデンサを使用することができます。さらに、LTC1700 は400kHz～750kHz で同期可能です。デバイスが外部からクロック駆動されるとき、またはSYNC/ MODE ピンが"L "になっているときはバースト・モード動作は禁止され、ノイズやRF干渉を低減できます。
アプリケーション
- 携帯電話
- ワイヤレス・モデム
- RF通信
- 2.5V から3.3V 、2.5V から5V のコンバータ
- バッテリ駆動機器
- テレコム/ネットワーク・システム
データシートを表示
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC1700
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
データシート
-
ユーザ・ガイド
-
すべて
-
English
-
日本語
データシート
2
信頼性データ
1
27.83 K
ユーザ・ガイド
1
117.00K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC1700EMS#PBF |
10-Lead MSOP
|
|
|
| LTC1700EMS#TRPBF |
10-Lead MSOP
|
|
- LTC1700EMS#PBF
- ピン／パッケージ図
-
10-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1700EMS#TRPBF
- ピン／パッケージ図
-
10-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 5, 2024
- 24_0004
Epoxy Change from Henkel 8290 to 8290A for MSOP (3)
LTC1700EMS#PBF
製造中
LTC1700EMS#TRPBF
製造中
2 4, 2020
- 20_0130
Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
LTC1700EMS#PBF
製造中
LTC1700EMS#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 5, 2024
- 24_0004
Epoxy Change from Henkel 8290 to 8290A for MSOP (3)
LTC1700EMS#PBF
製造中
LTC1700EMS#TRPBF
製造中
2 4, 2020
- 20_0130
Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
評価用キット 1
DC349B
LTC1700EMS | No RSENSE, 2.5VIN to 3.3VOUT @ 1A or 5.0VOUT @ 800mA
製品の詳細

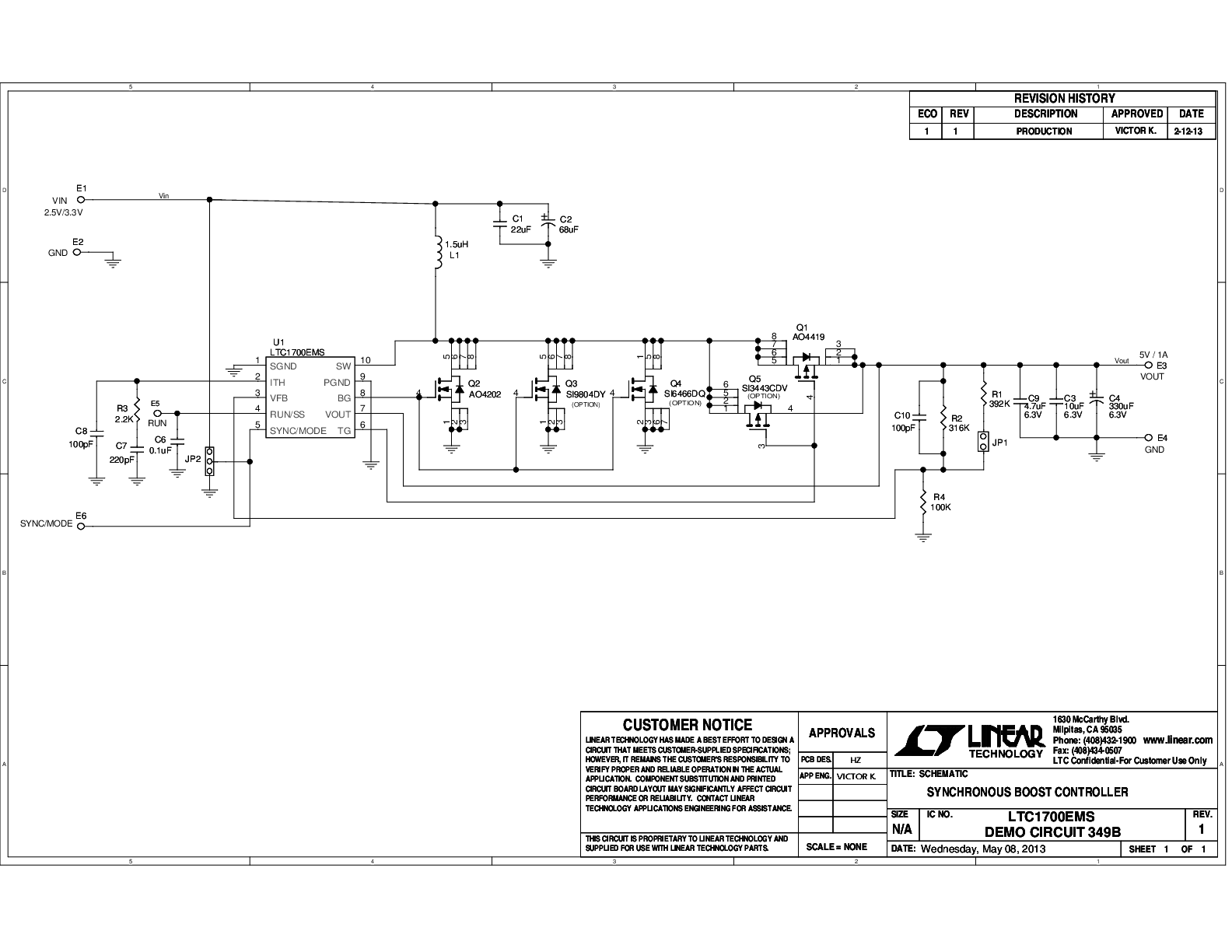

Demonstration Circuit DC349B demonstrates a synchronous step-up DC/DC converter using the LTC1700 controller. The LTC1700 is a current mode No RSENSE™ synchronous step-up controller with up to 95% efficiency. Applications include 2.5V to 3.3V or 5V converters, 2.5V to 5V converters, single cell Li-Ion to 5V applications or two cell AA to 3.3V or 5V applications. The LTC1700’s 550kHz operating frequency allows the use of small inductors and capacitors. The device can also be synchronized to frequencies between 400kHz to 750kHz. The DC349B provides output voltages of 3.3V or 5V (jumper selectable).
