製品概要

機能と利点

  • 電源の入ったCompactPCIバスへの安全な挿入/引抜きが可能
  • 3.3Vおよび/または5V電源の制御
  • 電源投入時フォールドバック電流制限をプログラム可能
  • デュアル・レベル回路ブレーカにより、過電流および短絡フォールトから電源を保護
  • LOCAL_PCI_RST#ロジック内蔵
  • カード挿入/引抜き時にI/OピンをバイアスするPRECHARGE出力
  • プログラム可能な電源電圧上昇速度
  • 外付けNチャネルMOSFETの15Vハイサイド・ドライブ
  • PWRGD、RESETOUT、FAULT出力

製品概要

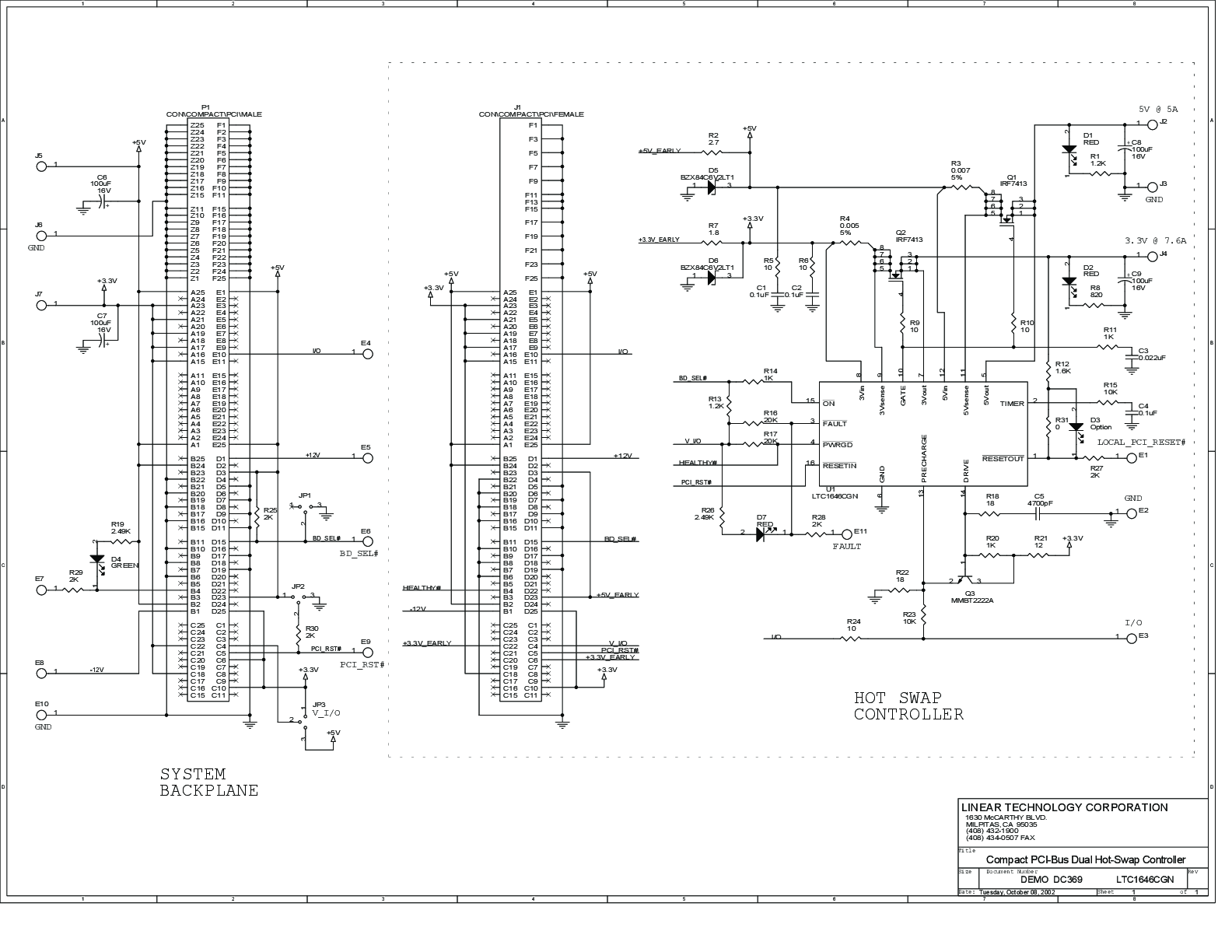

LTC1646は、電源の入った状態で CompactPCIバス・スロットからの安全な挿入、引抜きを可能にするホットスワップコントローラです。 2個の外付けNチャネル・トランジスタで、3.3Vおよび5V電源を制御します。電源電圧は電流制限状態で、あるいはプログラム可能な速度で上昇できます。電子回路ブレーカにより、両方の電源を過電流フォールト状態から保護します。 PWRGD出力はすべての電源電圧が許容範囲内であることを示します。OFF/ONピンは、ボード電源の投入・切断、または回路ブレーカのリセットに使用されます。PRECHARGE出力を使用してカード挿入、引抜き時にバスI/Oピンをバイアスすることができます。 PCI_RST#は、どちらかの電源電圧が許容範囲外の場合にCPCIカード・ロジックをリセットできる LOCAL_PCI_RST#を生成するために、チップ上でHEALTHY#と論理的に組み合わされています。

LTC1646は16ピン細型SSOPパッケージで供給されます。


アプリケーション

  • CompactPCIバスから引抜き可能なボード
