製品概要
機能と利点

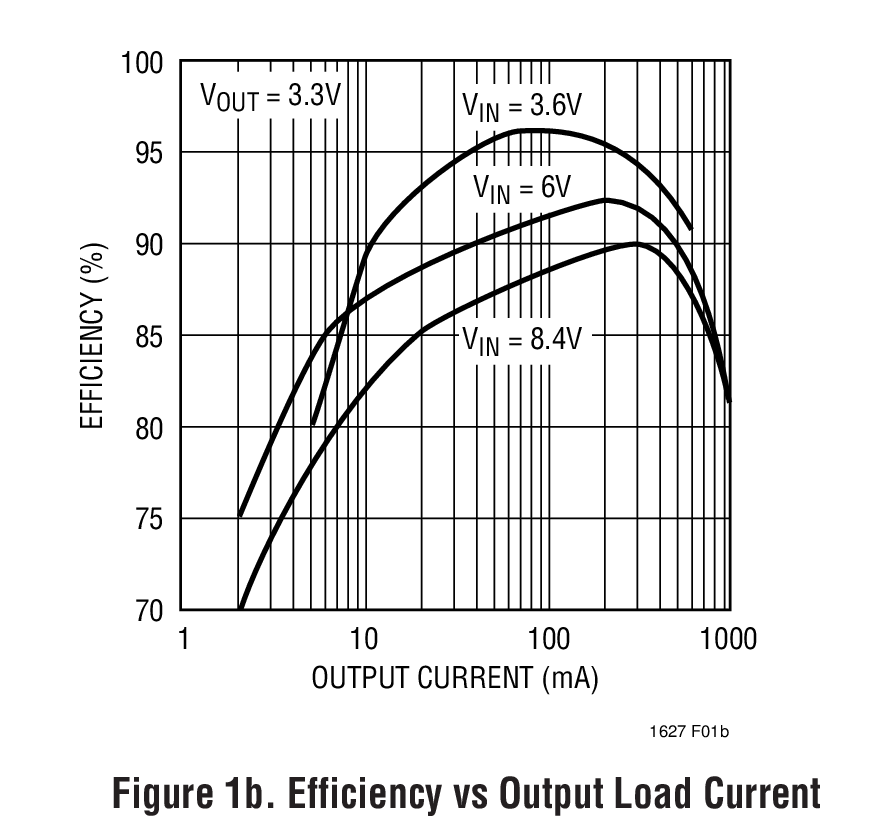

- 高効率：最大95%
- 定周波数350kHz動作
- 入力電圧範囲：2.65V～8.5V
- VOUTは0.8V～VIN、IOUT は最大500mA
- ショットキ・ダイオードが不要
- 最大525kHzまで同期可能
- 選択可能なバースト・モードTM動作
- 低ドロップアウト動作：デューティ・サイクル100%
- 高精度2.5V低電圧ロックアウト
- 二次巻線レギュレーション
- 電流モード動作で優れたラインおよび負荷過渡応答を達成
- 低消費電流：200μA
- シャットダウン・モードでの消費電流は
- わずか15μA
- ±1.5%のリファレンス精度

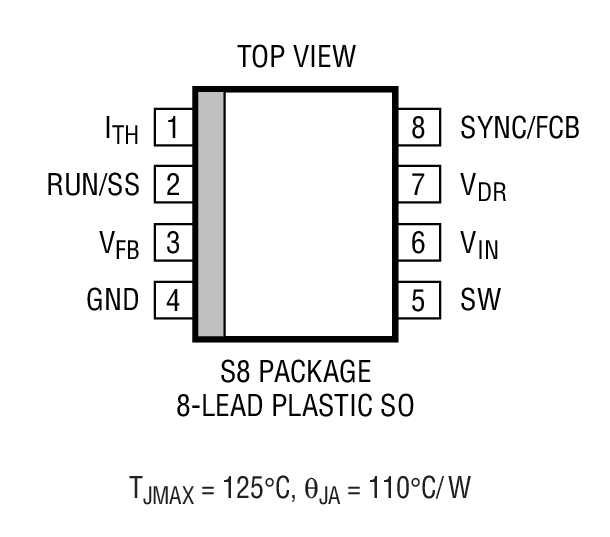

- 8ピンSOパッケージで供給可能
製品概要

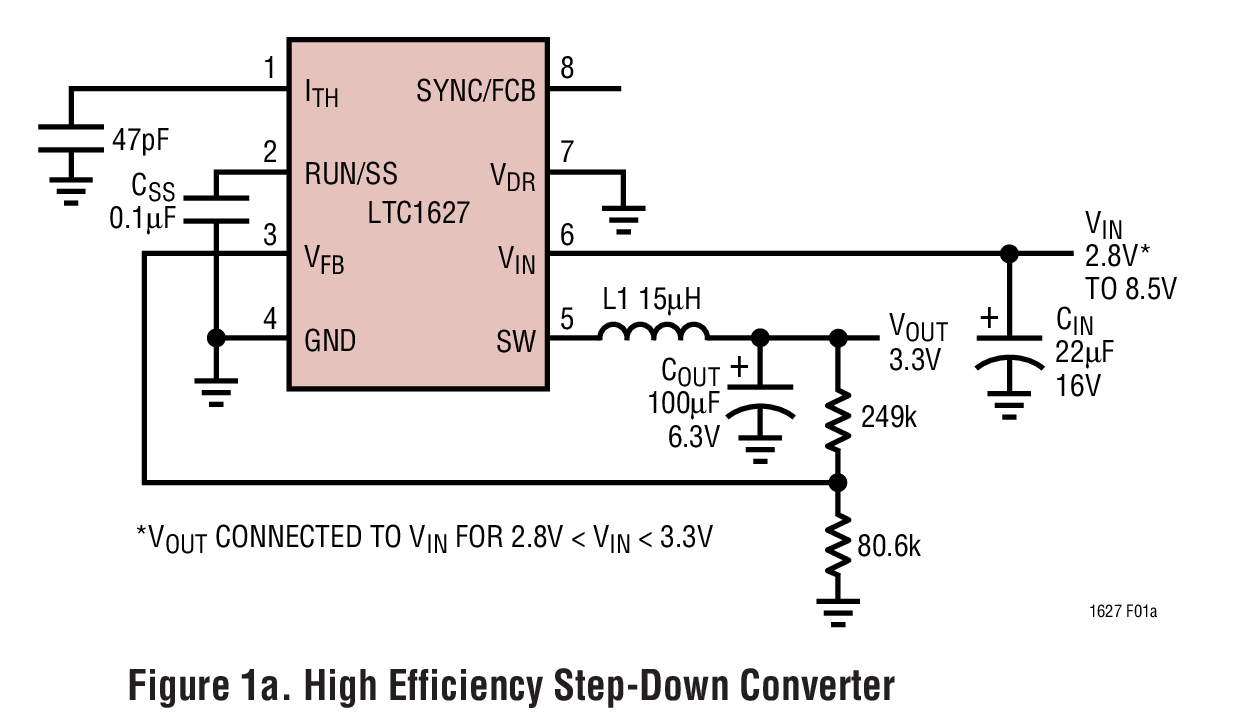

LTC®1627は固定周波数アーキテクチャを採用した、モノリシック電流モード同期式降圧レギュレータです。動作電源範囲は8.5Vから2.65Vであるため、1個または2個のリチウムイオン・バッテリで駆動するアプリケーションに適しています。バースト・モードにより、低負荷電流で高い効率が得られます。100%デューティ・サイクルの低ドロップアウト動作によって、バッテリ駆動システムの動作時間を延長することが可能です。動作周波数は内部で350kHzに設定されるため、小型表面実装インダクタを使用できます。スイッチング・ノイズに敏感なアプリケーションに対しては、最大525kHzまで外部同期が可能です。SYNC/FCB制御ピンは、連続動作を強制することにより、メイン出力の負荷に関係なく二次巻線の安定化を保証します。SYNC/FCBピンが“L”になっているときや同期中には、ノイズやRF干渉を低減するために、バースト・モード動作は禁止されます。ソフト・スタートは外付けコンデンサによって実現されます。
リチウムイオン・バッテリ1個のアプリケーションでは、オプションのブートストラップによって内部スイッチ・ドライブを増強します。内部同期スイッチによって効率が向上し、外付けショットキ・ダイオードが必要ないため部品点数と占有面積が減少します。LTC1627は8ピンSOパッケージで供給されます。
アプリケーション
- セルラー電話
- 携帯用計測器
- ワイヤレス・モデム
- RF通信
- 分配型電源システム
- スキャナ
- シングル・セルおよびデュアル・セルのリチウム・バッテリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R384 Reliability Data3/26/2018
-

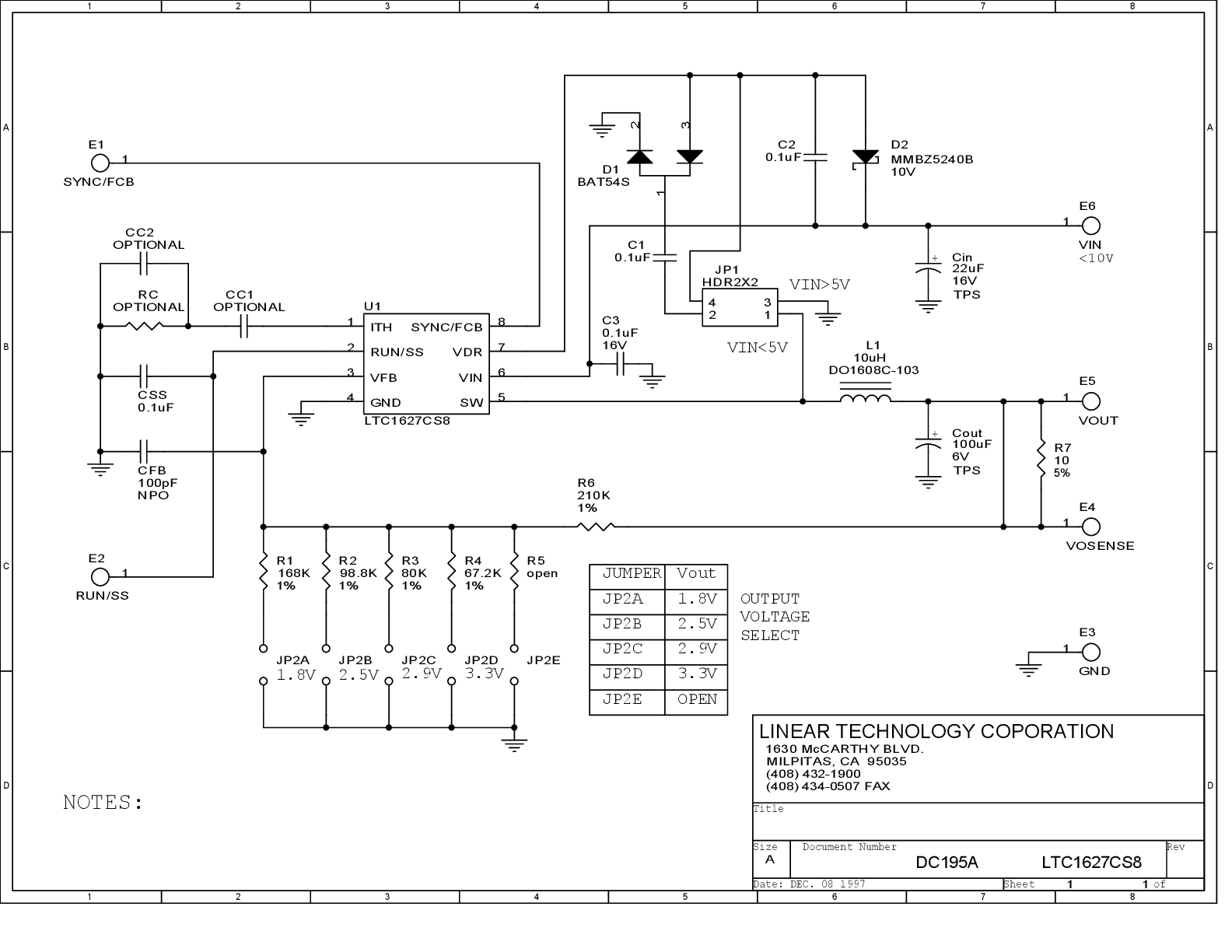

DC195A - Demo Manual9/24/2009
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC1627
おすすめ製品
LTC1627 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC1627CS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1627CS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1627IS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1627IS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R384 Reliability Data |
