LTC1622: 低入力電圧、電流モード降圧 DC/DCコントローラ データシート (Rev. )5/30/2005PDF400K
類似製品
製品概要
機能と利点
- 高効率
- 550kHz定周波数動作
- VIN範囲:2V~10V
- 数アンペアの出力電流
- 750kHzまで同期可能
- 選択可能なバースト・モード動作
- 低ドロップアウト動作:100%デューティ・サイクル
- 電流モード動作で優れた入力および負荷過渡応答
- 低消費電流:350μA
- シャットダウン・モード時の消費電流: 15μA
- リファレンス精度:±2.5%
- 8ピンMSOPパッケージで供給
製品概要
LTC1622は、優れたAC/DCロード・レギュレーションおよびライン・レギュレーションを備えた定周波数電流モード降圧DC/DCコントローラです。LTC1622は高精度の低電圧ロックアウト機能を内蔵し、入力電圧が2V以下になると自動的にシャットダウンします。
LTC1622は±2.5%の出力電圧精度を誇り、消費電流はわずか350μAです。効率が重要なアプリケーションで負荷電流が大幅に変化する場合は、LTC1622をバースト・モード™動作に構成することができます。バースト・モード動作は低電流時の効率を改善します。
バースト・モード動作は、同期中およびSYNC/MODEピンが“L”になっているときは、ノイズやRF干渉を低減するために禁止されます。
550kHzの高い定周波数動作により小型インダクタを使用することができます。このデバイスは特殊なアプリケーションでは、最大750kHzまで同期可能です。
バッテリ電源の寿命をさらに延長するために、ドロップアウト時にはPチャネルMOSFETスイッチが連続してターンオンします (100%デューティ・サイクル)。シャットダウン時には、わずか15μAしか流れません。LTC1622は実装面積の小さい8ピンMSOPで供給されます。
アプリケーション
- 1個または2個のリチウムイオン電池駆動アプリケーション
- セルラー電話
- ワイヤレス・モデム
- RF通信
- 3.3V、2.5V、または1.8Vの電力分配システム
- スキャナ
- バッテリ駆動機器
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R302 Reliability Data3/22/2018PDF21 K
-
AN84 - Linear Technology Magazine Circuit Collection, Volume IV8/20/2007PDF2M
-

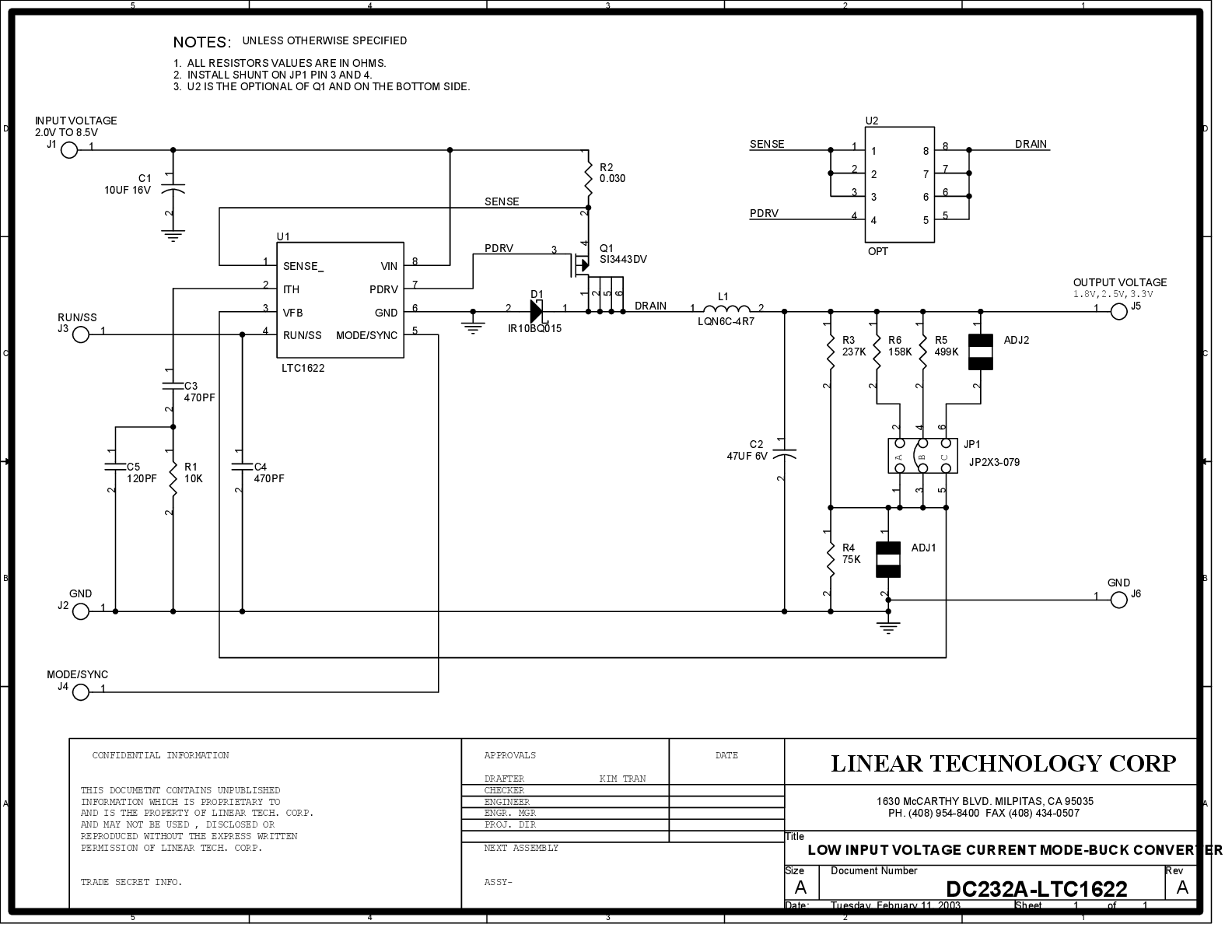

DC232A - Demo Manual9/24/2009PDF298K
-
DN208 2Vの入力電圧で動作する低ドロップアウト550kHz DC/DCコントローラ2/25/2008PDF47K
-
Using Current Sensing Resistors with Hot Swap Controllers and Current Mode Voltage Regulators9/1/2003 LT Journal
-
LTC1622: Low Input Voltage, Current Mode PWM Buck Converter11/1/1998 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。

下記製品はLTspiceで使用することが出来ます。:
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
製品番号 | 材料宣誓書(MD) | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
---|---|---|---|---|
LTC1622CMS8#PBF | 材料宣誓書(MD) | 信頼性データ | 8-Lead MSOP | |
LTC1622CMS8#TRPBF | 材料宣誓書(MD) | 信頼性データ | 8-Lead MSOP | |
LTC1622CS8#PBF | 材料宣誓書(MD) | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
LTC1622CS8#TRPBF | 材料宣誓書(MD) | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
LTC1622IS8#PBF | 材料宣誓書(MD) | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
LTC1622IS8#TRPBF | 材料宣誓書(MD) | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
ウェハ・ファブリケーション・データ | R302 Reliability Data |
