LTC1604

高速、16ビット、333kspsサンプリングA/Dコンバータシャットダウン機能付き

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$27.89
特長
  • 完全な333ksps、16ビットADC
  • 90dB S/(N+D)および-100dB THD(標準)
  • 消費電力:220mW(標準)
  • パイプライン遅延なし
  • 全温度範囲にてミッシング・コードなし
  • ナップ(7mW)およびスリープ(10μW)シャットダウン・モード
  • 内部リファレンス(15ppm/℃)または外部リファレンスで動作
  • 真の差動入力によりコモンモード・ノイズを除去
  • 5MHzのフルパワー帯域幅
  • ±2.5Vのバイポーラ入力範囲
  • 36ピンSSOPパッケージ
製品概要
show more Icon

LTC1604は333ksps、16ビットのサンプリングA/Dコンバータで、±5V電源からの消費電力はわずか220mWです。この高性能デバイスは、広いダイナミック・レンジをもつサンプル・ホールド、高精度リファレンス、および高速パラレル出力を備えています。2つのデジタル的に選択可能なパワー・シャットダウン・モードがあり、低消費電力システムで電力を節約します。

LTC1604のフルスケール入力範囲は±2.5Vです。卓越したAC性能には、333kspsのサンプル・レートにおいて、 90dB S/(N+D)と-100dB THDが含まれます。

独自の差動入力サンプル・ホールドにより、15MHz帯域幅までシングルエンドまたは差動入力信号を得ることができます。また、68dBの同相除去を実現しているため、ユーザはソースから差動で信号を測定することにより、グランド・ループと同相ノイズを除去できます。

ADCはμPPコンパチブルの16ビット・パラレル出力ポートを備えています。変換結果にはパイプライン遅延はありません。変換スタート入力とデータ・レディ信号(BUSY)が独立しているため、FIFO、DSP、マイクロプロセッサに容易に接続できます。


アプリケーション

  • テレコム
  • デジタル信号処理
  • 多チャネル・データ収集システム
  • 高速データ変換
  • スペクトラム分析
  • イメージング・システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$27.89

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC1604ACG#PBF
  • HTML
  • HTML
LTC1604ACG#TRPBF
  • HTML
  • HTML
LTC1604AIG#PBF
  • HTML
  • HTML
LTC1604AIG#TRPBF
  • HTML
  • HTML
LTC1604CG#PBF
  • HTML
  • HTML
LTC1604CG#TRPBF
  • HTML
  • HTML
LTC1604IG#PBF
  • HTML
  • HTML
LTC1604IG#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

11 18, 2019

- 19_0266

Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC

LTC1604ACG#PBF

製造中

LTC1604ACG#TRPBF

製造中

LTC1604AIG#PBF

製造中

LTC1604AIG#TRPBF

製造中

LTC1604CG#PBF

製造中

LTC1604CG#TRPBF

製造中

LTC1604IG#PBF

製造中

LTC1604IG#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

11 18, 2019

- 19_0266

arrow down

Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC

LTC1604ACG#PBF

製造中

LTC1604ACG#TRPBF

製造中

LTC1604AIG#PBF

製造中

LTC1604AIG#TRPBF

製造中

LTC1604CG#PBF

製造中

LTC1604CG#TRPBF

製造中

LTC1604IG#PBF

製造中

LTC1604IG#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム


LinearLab ツール
Info:False

A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.


PScope
Info:False

PScopeは、旧リニアテクノロジーの高性能ADCとシグナル・チェーン・レシーバ・ファミリーを使用するために設計されたUSBベースの製品デモおよびデータ収集システムです。このソフトウェアでは、SNR、SFDR、THDやその他の主要なパラメータを迅速かつ容易に評価することが出来ます。

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

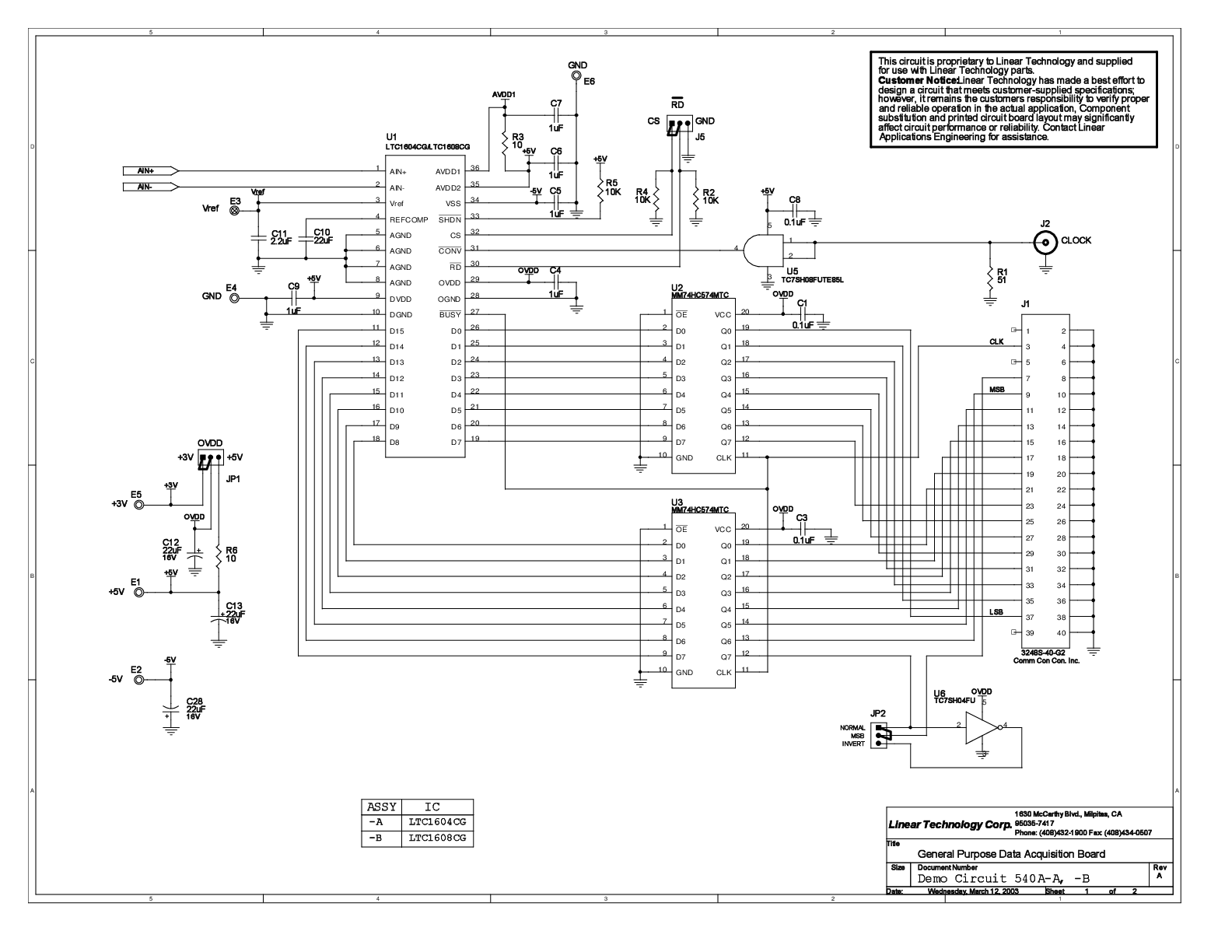

DC540A-A

LTC1604CG | General Purpose Data Acquisition Board (up To 333ksps) (Requires DC718 Controller)

zoom

DC540A-A

LTC1604CG | General Purpose Data Acquisition Board (up To 333ksps) (Requires DC718 Controller)

LTC1604CG | General Purpose Data Acquisition Board (up To 333ksps) (Requires DC718 Controller)

製品の詳細

DC540A-A: Demo Board for the LTC1604 High Speed, 16-Bit, 333ksps Sampling A/D Converter with Shutdown.
