LTC1594/LTC1598: 4 および 8 チャネル、 マイクロパワー・サンプリング 12 ビット、シリアル I/O、A/D コンバータ データシート
データシートご利用上の注意質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
特長
- 12ビット分解能
- 自動シャットダウン時の消費電流:1nA
- 低消費電流:320μA(標準)
- 保証DNL:±3/4 LSB(最大)
- 単一5V電源動作(3Vバージョンもあり:LTC1594L/LTC1598L)
- マルチプレクサ:
- 4チャネルMUX(LTC1594)
- 8チャネルMUX(LTC1598)
- 独立したMUX出力およびADC入力ピン
- MUXとADCを個別に制御可能
- サンプリング・レート:16.8ksps
- QSPI、SPI、MICROWIRE™ などに対応するI/O
- 小型パッケージ:
- 16ピン細型SO(LTC1594)
- 24ピンSSOP(LTC1598)
LTC1594およびLTC1598はそれぞれ4チャネルおよび8チャネル・マルチプレクサを搭載したマイクロパワー、12ビット・サンプリングA/Dコンバータです。変換時の消費電流は標準でわずか320μAですが、変換を行っていないときは自動的に標準1nAまでパワーダウンします。LTC1594は16ピンSOパッケージ、LTC1598は24ピンSSOPパッケージで供給されます。どちらのデバイスも5V電源で動作します。これらの12ビット・スイッチト・キャパシタ逐次比較型ADCは、サンプル&ホールドを内蔵しています。
内蔵シリアル・ポートにより、3本または4本の伝送線を通して様々なマイクロプロセッサやマイクロコントローラに効率よくデータを転送できます。このような伝送機能を極めて低消費電力で実現するので、遠隔配置が可能となり、絶縁バリアを介したデータ伝送も行えます。
レシオメトリック・アプリケーションで使用可能です。また、外部リファレンスを使用することもできます。高インピーダンスのアナログ入力を備え、縮小されたスパン(1.5V以下のフルスケール)で動作できるので、多くのアプリケーションにおいてセンサやトランスデューサに直接接続可能で、利得段が不要です。
アプリケーション
- ペン・スクリーンのデジタル化
- バッテリ駆動システム
- リモート・データ収集
- 絶縁データ収集
- バッテリ・モニタリング
- 温度測定
LTC1594/LTC1598: 4 および 8 チャネル、 マイクロパワー・サンプリング 12 ビット、シリアル I/O、A/D コンバータ データシート
データシートご利用上の注意質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC1598
資料
Filters
1つが該当
データシート
2
信頼性データ
1
32.59 K
デザイン・ノート
2
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LTC1598CG#PBF | 24-Lead SSOP |
|
|
LTC1598CG#TRPBF | 24-Lead SSOP |
|
|
LTC1598IG#PBF | 24-Lead SSOP |
|
|
LTC1598IG#TRPBF | 24-Lead SSOP |
|
- LTC1598CG#PBF
- ピン/パッケージ図
- 24-Lead SSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1598CG#TRPBF
- ピン/パッケージ図
- 24-Lead SSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1598IG#PBF
- ピン/パッケージ図
- 24-Lead SSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1598IG#TRPBF
- ピン/パッケージ図
- 24-Lead SSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
8 6, 2022
- 22_0171
Laser Top Mark Conversion for SSOP Packages Assembled in PNG
LTC1598CG#PBF
製造中
LTC1598CG#TRPBF
製造中
LTC1598IG#PBF
製造中
LTC1598IG#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
8 6, 2022
- 22_0171
Laser Top Mark Conversion for SSOP Packages Assembled in PNG
LTC1598CG#PBF
製造中
LTC1598CG#TRPBF
製造中
LTC1598IG#PBF
製造中
LTC1598IG#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
製品モデル | 製品ライフサイクル | 詳細 | ||
---|---|---|---|---|
I<sup>2</sup>Cアイソレータ1 |
||||
製造中 |
±12.5Vおよび5Vの可変安定化電源を備えたSPI/デジタルまたはI2C対応のμModuleアイソレータ |
必要なソフトウェア/ドライバが見つかりませんか?
ドライバ/ソフトウェアをリクエスト評価用キット 1
DC183A
LTC1598CG | 12-Bit, Low Power, 8-Channel, Serial ADC
製品の詳細

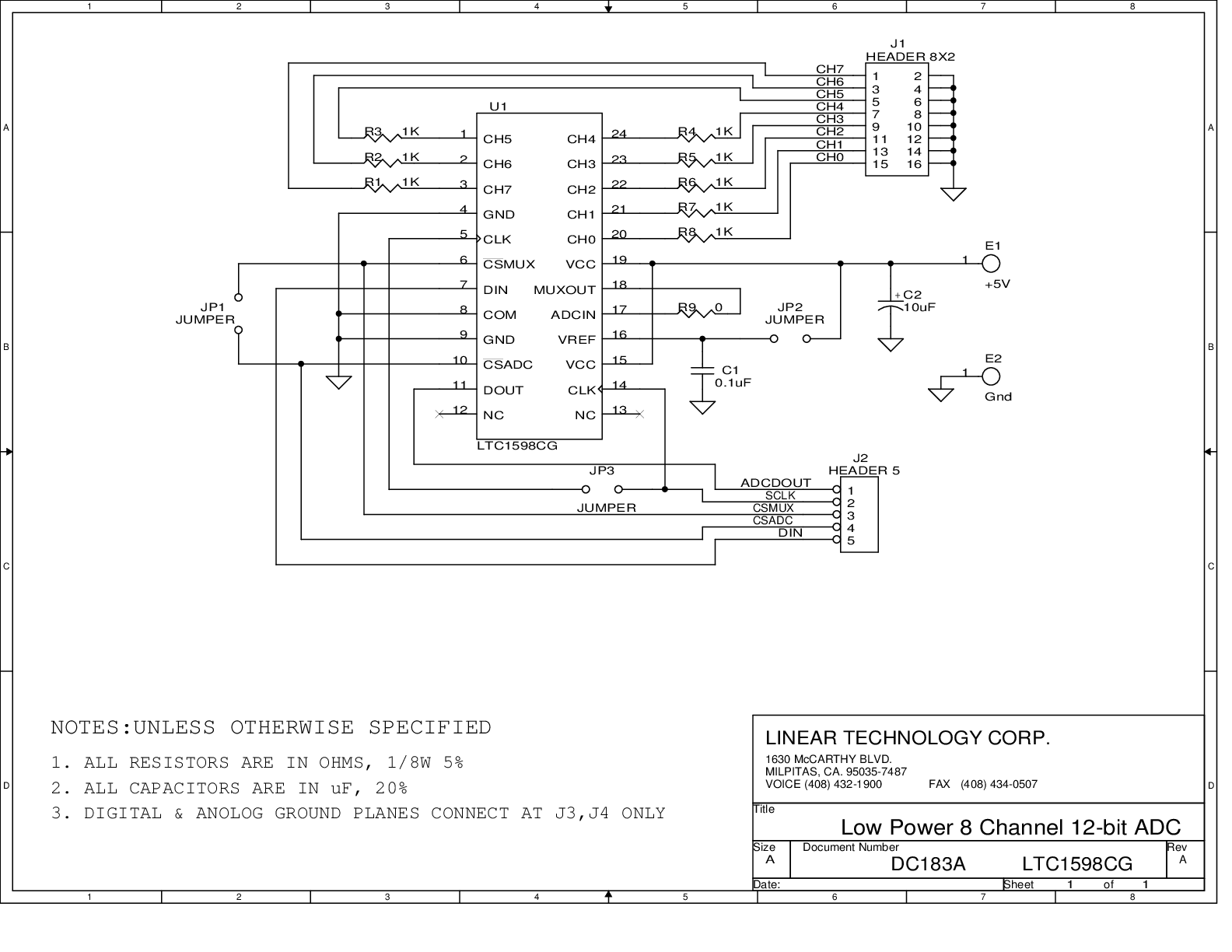

DC183A: Demo Board for the LTC1598 8-Channel, Micropower Sampling 12-Bit Serial I/O A/D Converter.
