製品概要
機能と利点
- コンティニュアス・タイム－クロックなし
- 4個の2次フィルタ・セクションを内蔵、
20kHz～300kHzの中心周波数 - バターワース、チェビシェフ、エリプティック、またはイクイリップル遅延応答
- ローパス、バンドパス、ハイパス応答
- 標準S/N 99dB、±5V電源（Q＝1）
- 標準S/N 93dB、単一5V電源（Q＝1）
- レール・トゥ・レール入力および出力電圧
- 3mV（標準）の高DC精度
- 中心周波数精度：±0.5%標準
- 「ゼロパワー」のシャットダウン・モード
- 単一または両電源、合計5V～10V
- 抵抗でfO、Q、利得をプログラム可能
製品概要
LTC1562-2はレール・トゥ・レール入力および出力を備えた低ノイズ、低歪みのアクティブRCフィルタで、20kHz～300kHzの中心周波数（fO）で最適に動作します。大半のモノリシック・フィルタとは異なり、クロックは必要ありません。4個の独立した2次フィルタ・ブロックを内蔵しており、これらのフィルタ・ブロックは1個の8次フィルタまたは2個の4次フィルタなど、任意の組合せでカスケード接続することができます。各ブロックの応答は3本の外部抵抗により中心周波数、Q、および利得が、単純な設計式に基づいてプログラムされます。各2次ブロックはローパスおよびバンドパス出力を提供します。抵抗のうちの1本を外部コンデンサに置き換えると、ハイパス応答が得られます。オールパスおよびエリプティック応答も実現可能です。

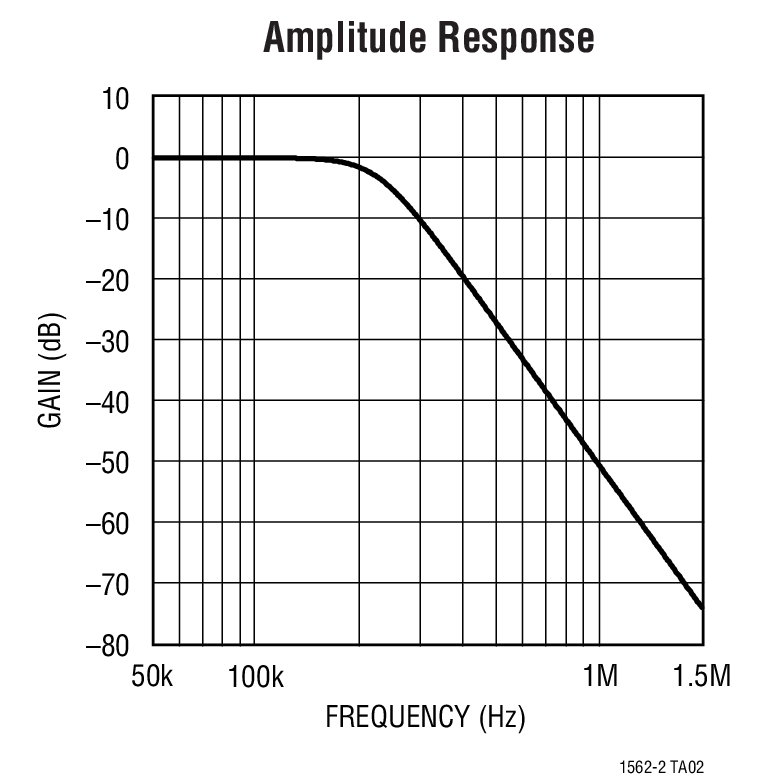

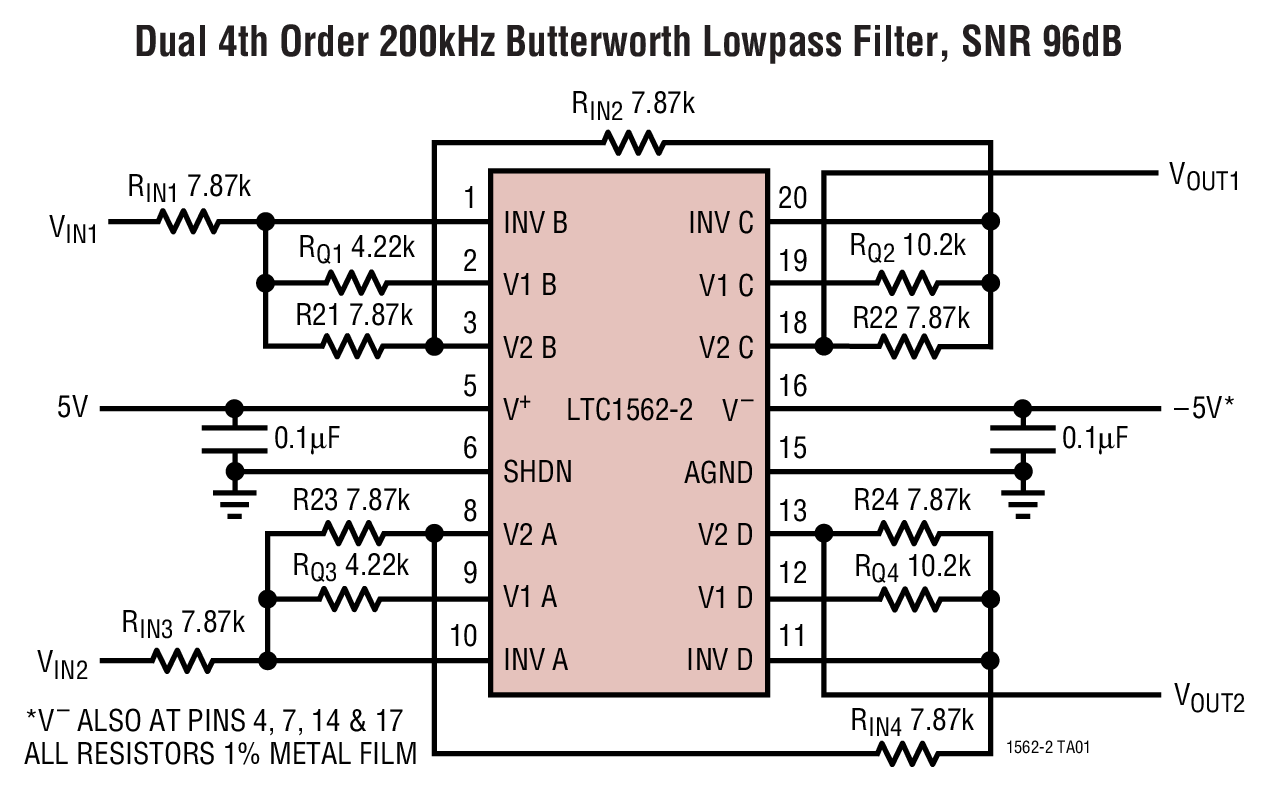

LTC1562はダイナミック・レンジが重要なアプリケーション用に設計されたものです。たとえば、2次セクションをペアでカスケード接続すれば、このICを単一5V電源で90dBのSN比が得られるデュアル4次バターワース・ローパス・フィルタとして構成することができます。低レベル信号では、 LTC1562-2の本質的な利得能力を引き出すことができます。1セクションの利得を変化させると、±5V電源で最大114dBのダイナミック・レンジを達成可能です。
ご要望に応じて、他のカットオフ周波数範囲も提供できます。詳細については、弊社にお問い合わせください。
アプリケーション
- 高分解能システム（14ビットから18ビット）
- アンチエリアシング/再構築フィルタ
- データ通信、イコライザ
- デュアルまたはI/Qチャネル（1つのパッケージに2個の整合された4次フィルタ）
- リニアフェーズ・フィルタリング
- LCフィルタ・モジュールの置換え
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

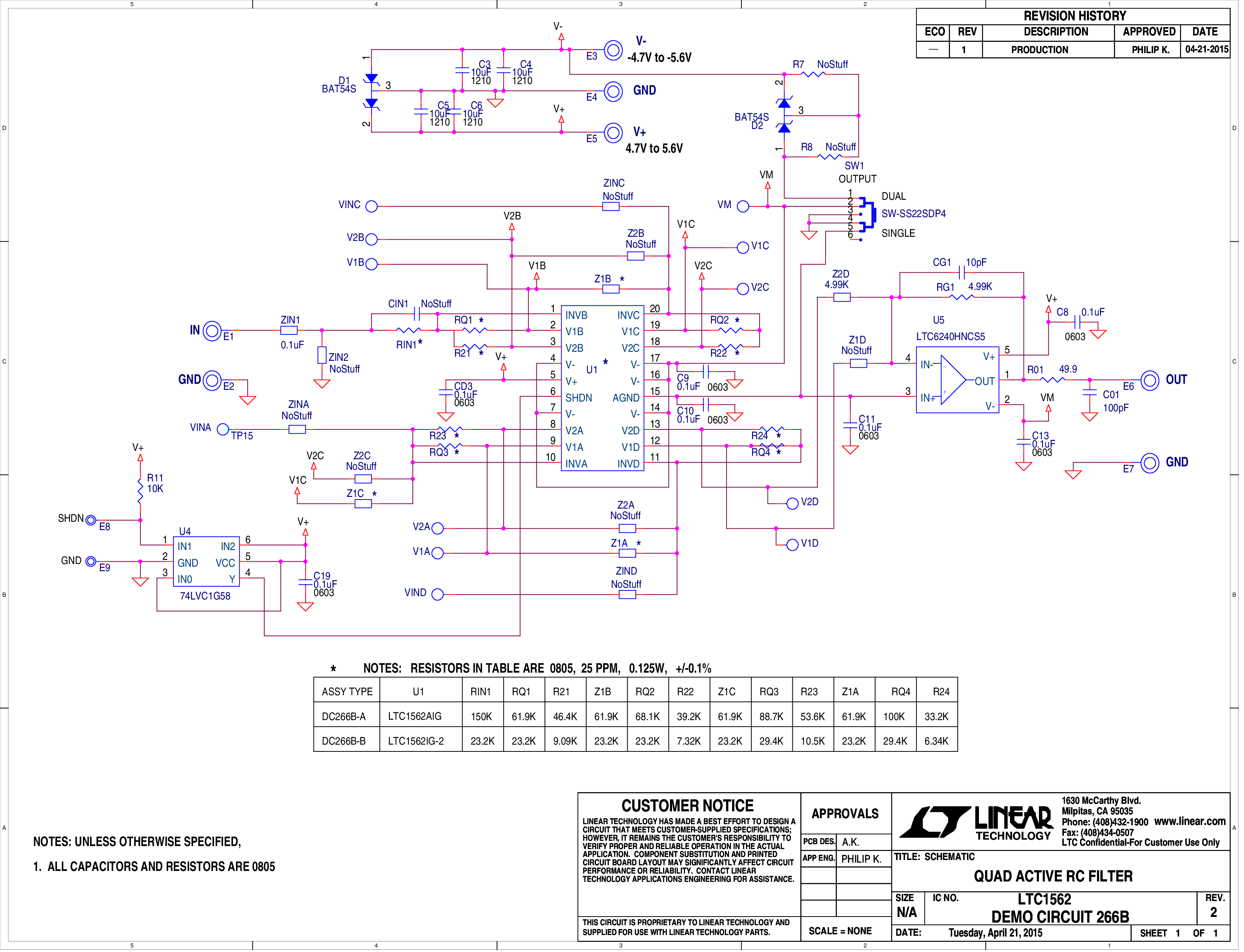

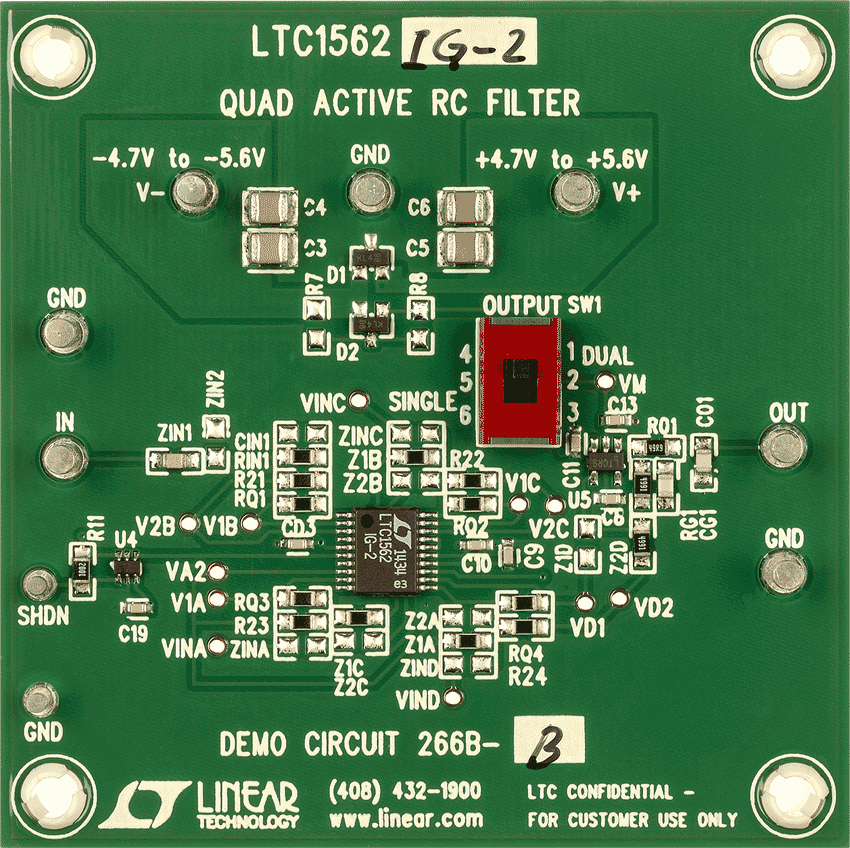

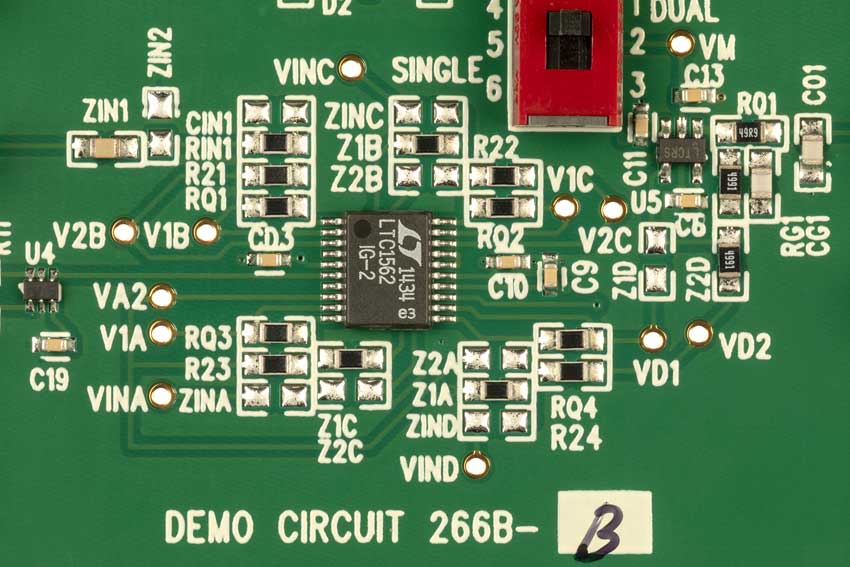

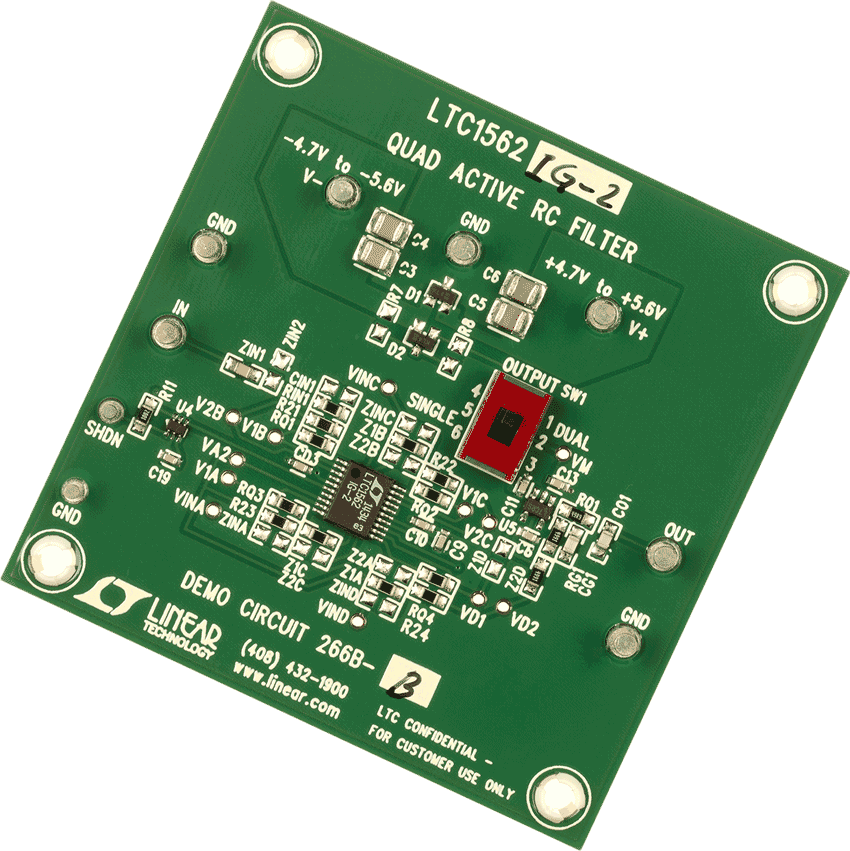

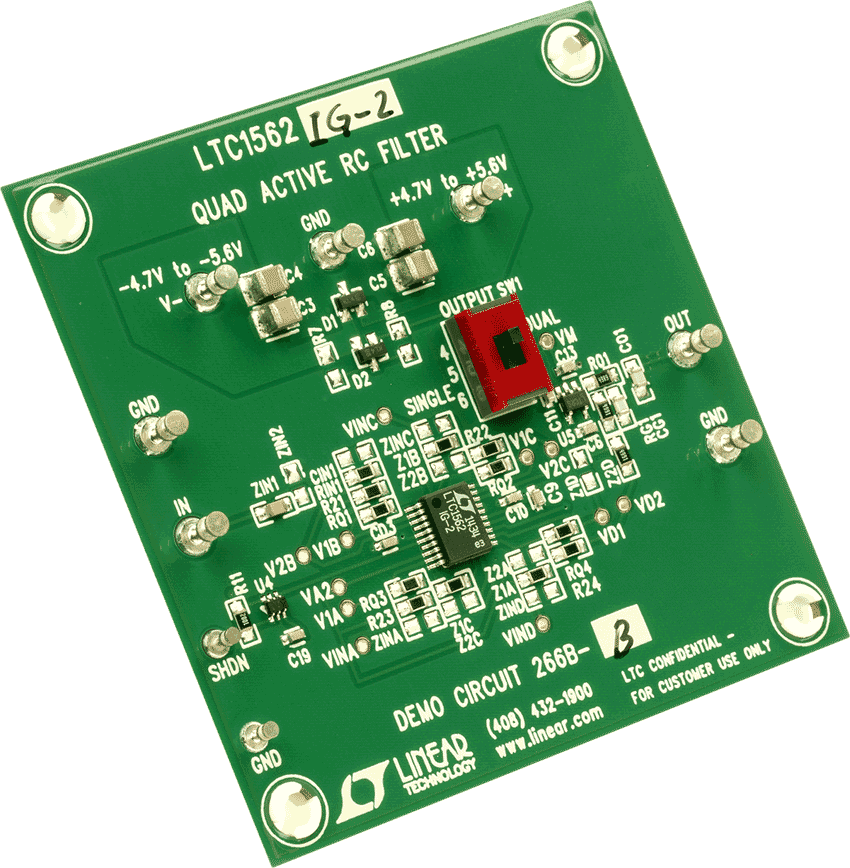

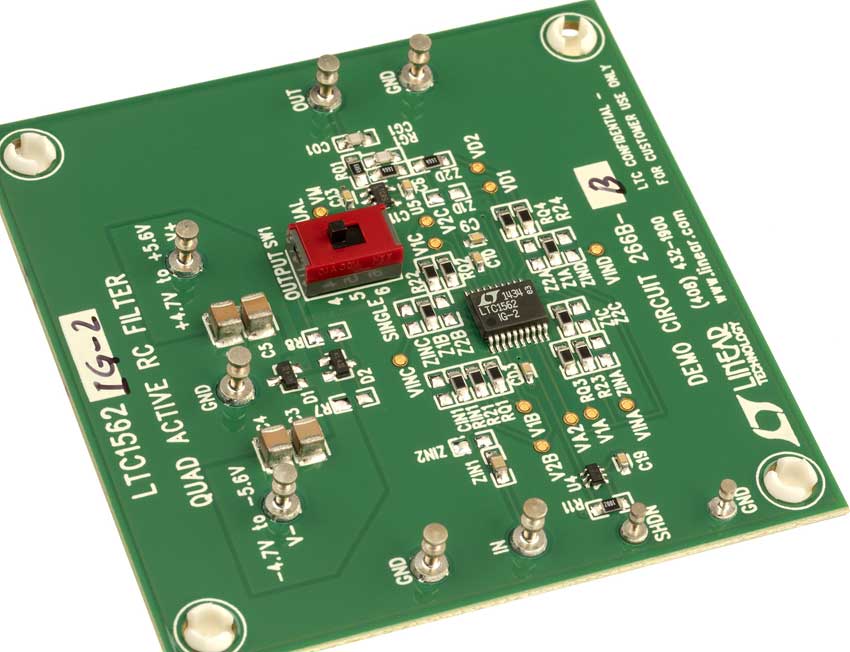

評価キット (1)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC1562
LTC1562-2
LTC1562A
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

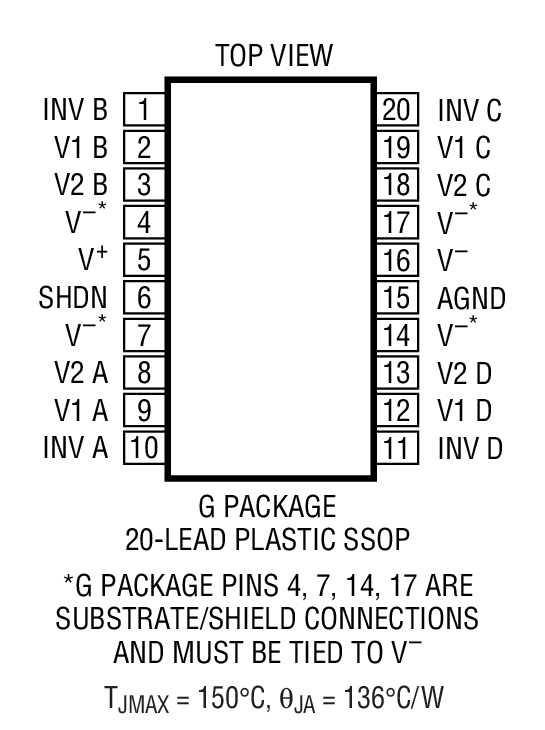

| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC1562CG-2#PBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead SSOP | |
| LTC1562CG-2#TRPBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead SSOP | |
| LTC1562IG-2#PBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead SSOP | |
| LTC1562IG-2#TRPBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead SSOP | |
| ウェハ・ファブリケーション・データ | R401 Reliability Data |
