製品概要

機能と利点

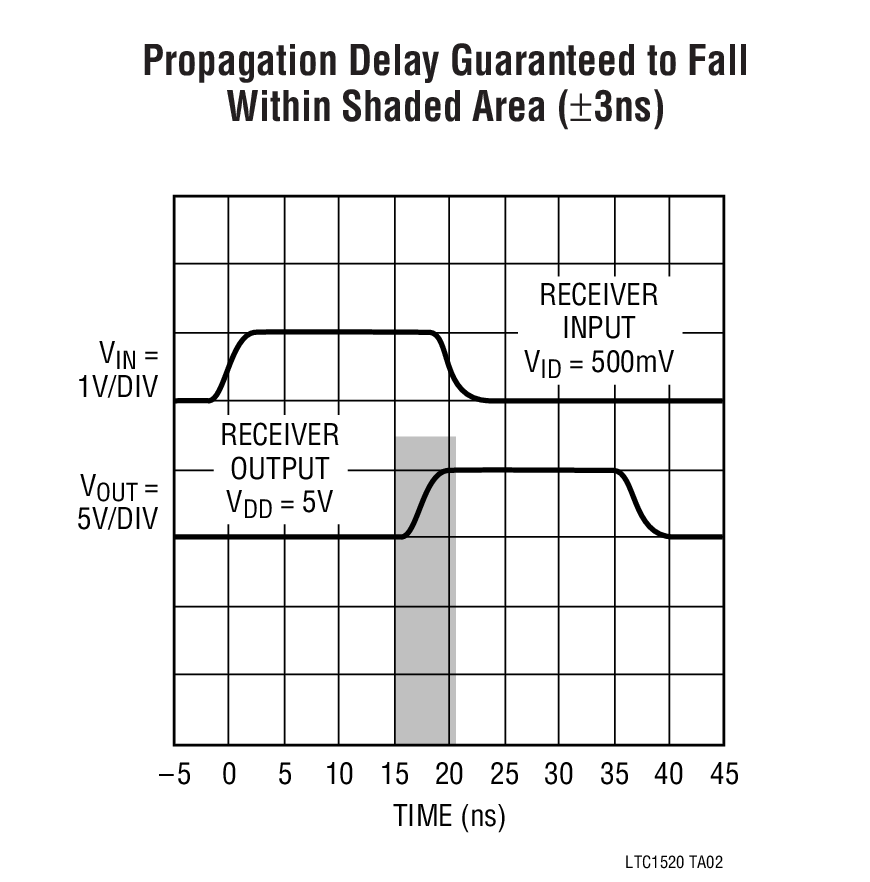

  • 精密な伝搬遅延:18ns±3ns(全温度範囲)
  • データ速度:50Mbps
  • 低tPLH/tPHLスキュー:500ps(標準)
  • 低チャンネル間スキュー:400ps(標準)
  • レール・トゥ・レール入力同相範囲
  • 高入力抵抗:>/=18k(電源非投入時でも)
  • 活線挿抜
  • 耐久性能:±10V入力DCレベル
  • 短絡保護
  • 単一5V電源
  • LVDSコンパチブル
  • 低速入力信号でも発振しない

製品概要

LTC1520は高速精密差動ライン・レシーバで、最大50Mbpsのデータ速度で動作することができます。ユニークなアーキテクチャを採用しているため、広い入力同相、入力オーバドライブ、および周囲温度範囲で非常に安定した伝搬遅延と低スキューを実現します。伝搬遅延は18ns±3ns、標準tPLH/tPHLスキューは500ps、またチャンネル間スキューは400psです。

各レシーバは差動入力レベル(VID>/= 100mV)を有効なCMOSおよびTTLレベルに変換します。入力抵抗が高いため(>/=18k)、多くのレシーバを同じドライバに接続することができます。レシーバ出力はディスエーブルされるとハイインピーダンス状態になります。

保護機能にはサーマル・シャットダウン機能や短絡モードの移行時に発振しない最大短絡電流制御機能(最大50mA)があります。デバイスに電源が投入されなかったり、ディスエーブルされた場合でも入力抵抗は18kΩ以上に維持されるため、LTC1520はデータ・ラインを接続しないで、バックプレーンへの活線挿抜が可能です。

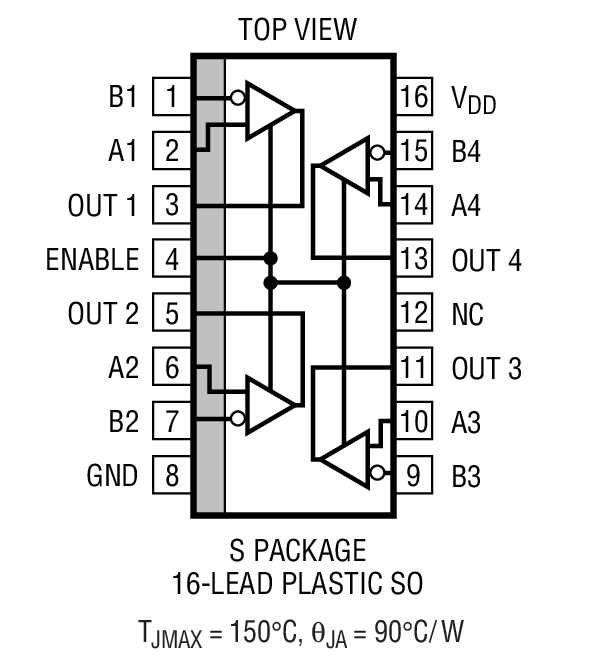

LTC1520は単一5V電源で動作し、12mAの電源電流を消費します。このデバイスは、16ピン・ナロウSOパッケージで供給されます。


アプリケーション

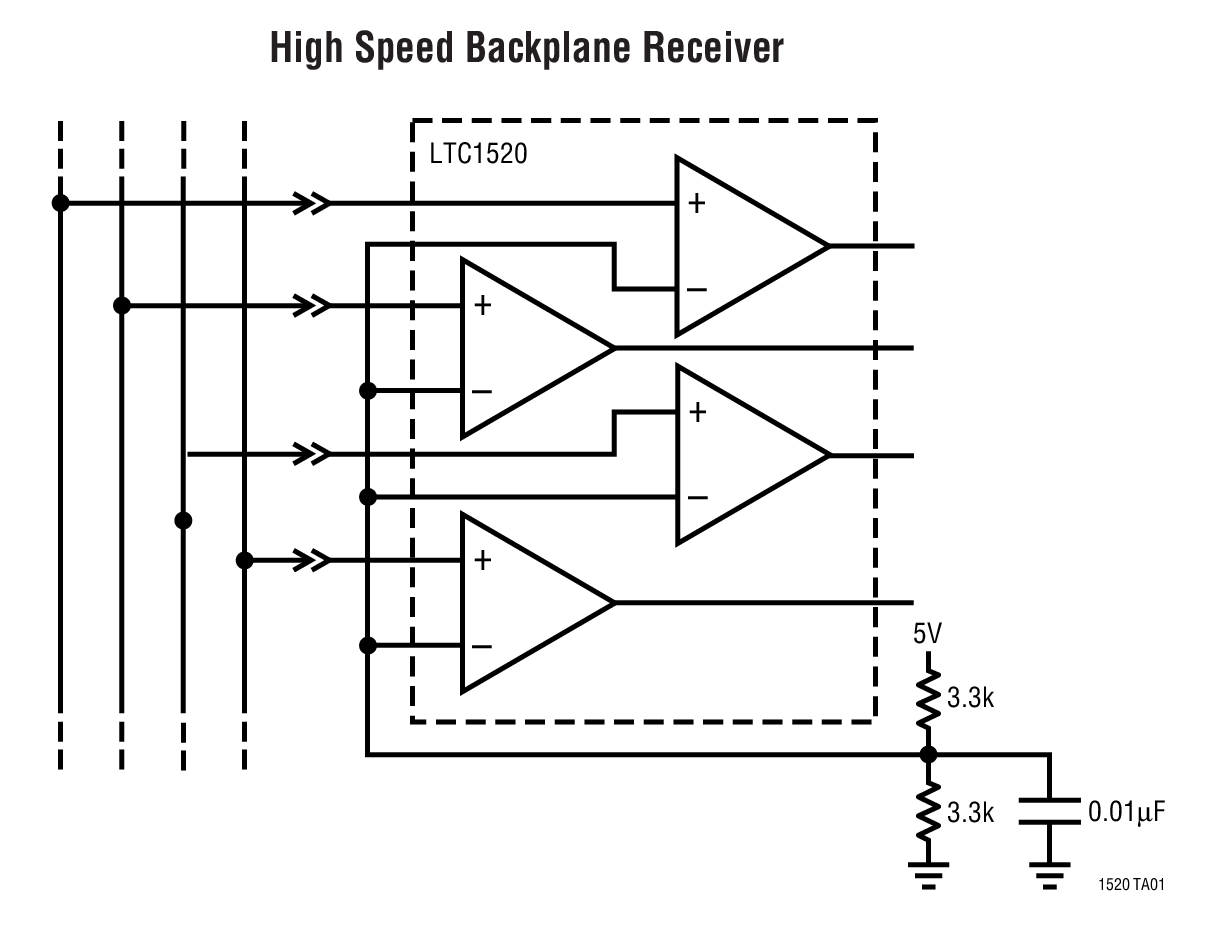

  • 高速バックプレーン・インタフェース
  • ライン衝突検出器
  • PECLおよびLVDSライン・レシーバ
  • レベル変換器
  • リング発振器
  • タップ付き遅延ライン
