製品概要

機能と利点

  • 低出力電流時に高効率を維持
  • デュアルNチャネルMOSFET同期ドライブ
  • プログラム可能な固定周波数(PLLロック可能)
  • 広いVIN 範囲: 3.5V~36V動作
  • 超高効率
  • 低ドロップアウト動作:デューティ・サイクル: 99%
  • 低ドロップアウト、VPP生成または低ノイズ・オーディオ電源用0.5Aリニア・レギュレータ
  • 内蔵パワーオン・リセット・タイマ
  • プログラマブル・ソフト・スタート
  • バッテリ電圧低下検出器
  • リモート出力電圧センス
  • フォールドバック電流制限(オプション)
  • ピン選択可能な出力電圧
  • ロジック制御によるマイクロパワー・シャットダウン:IQ<30μA
  • 出力電圧: 1.19V~9V

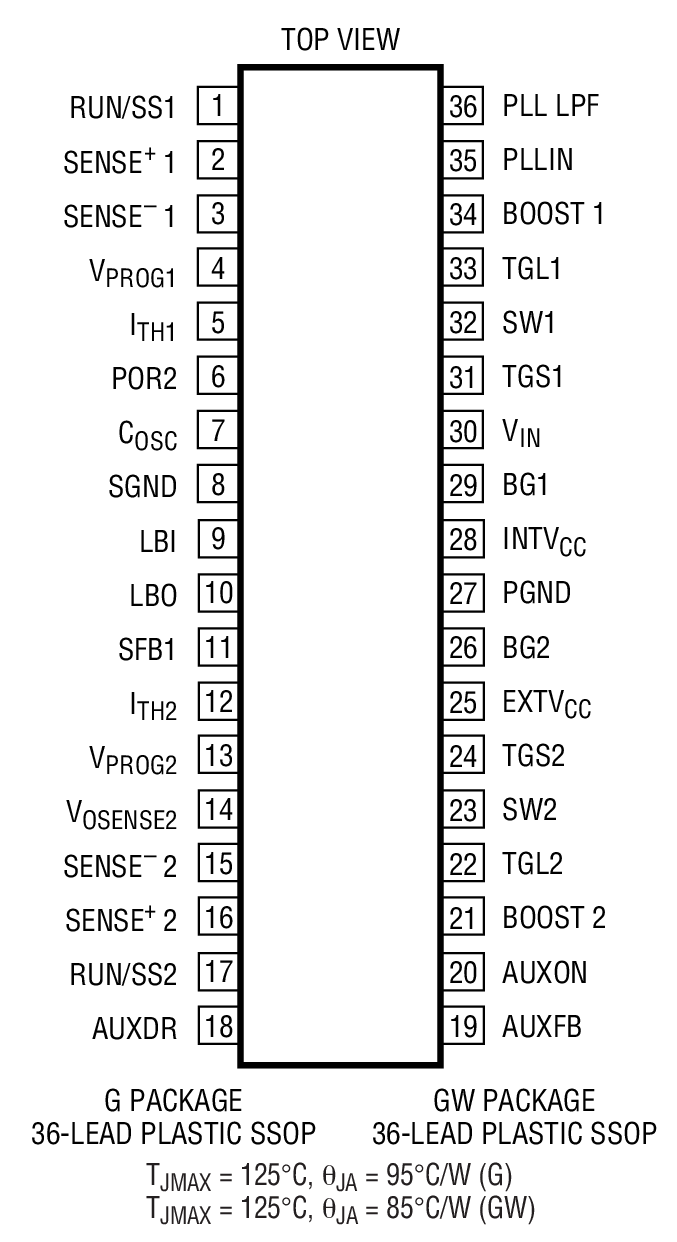

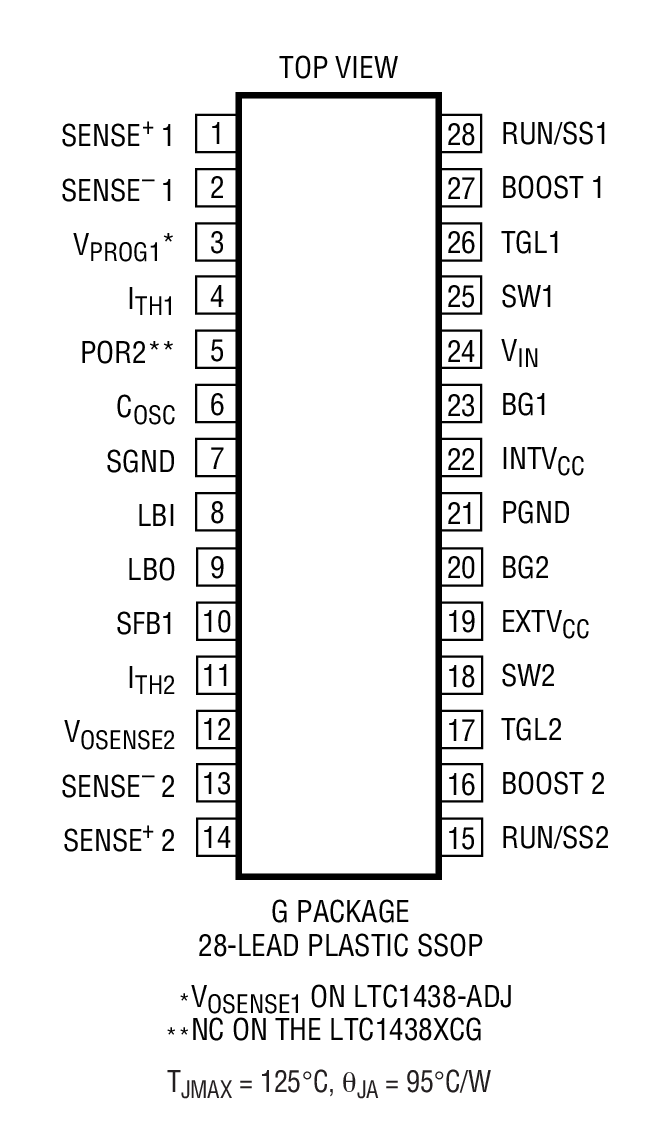

  • 28ピンおよび36ピンSSOPパッケージで供給可能

製品概要

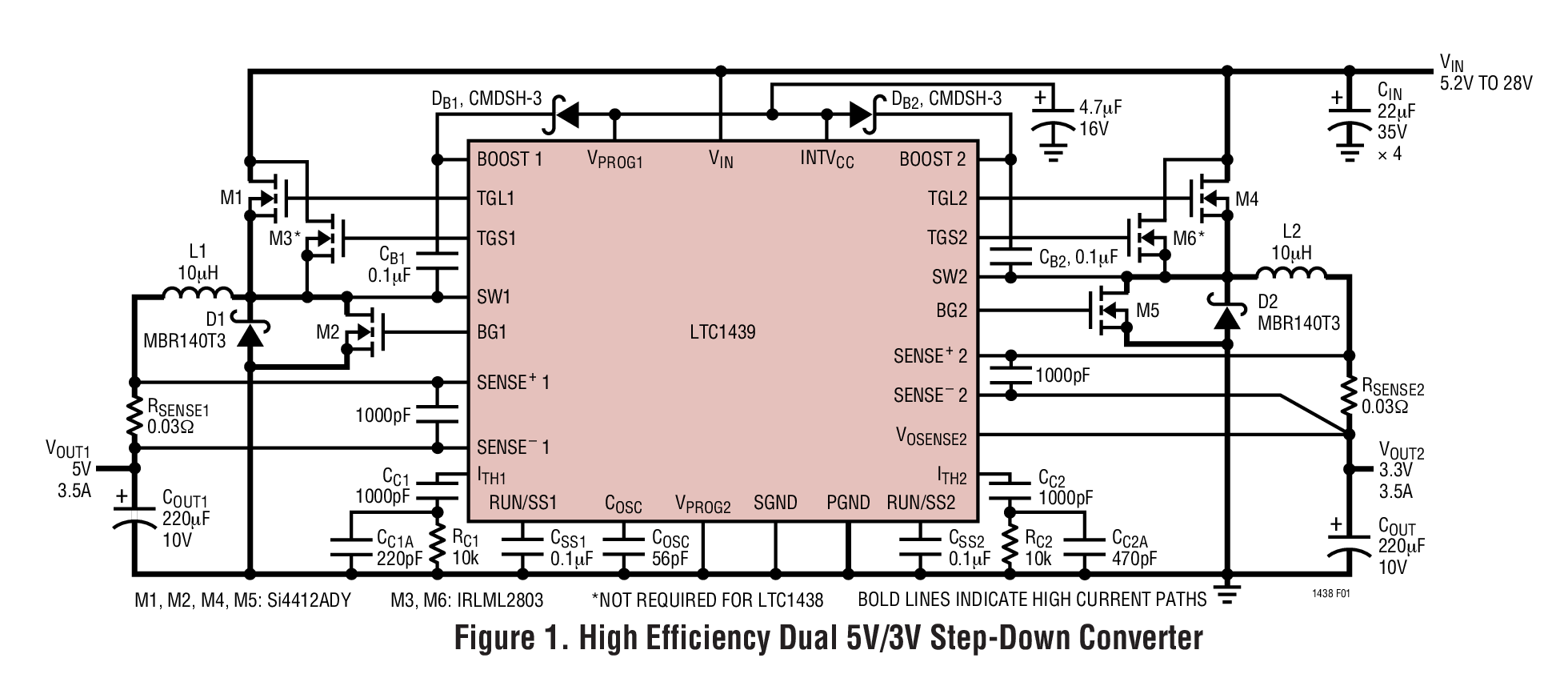

LTC1438/LTC1439は、フェーズ・ロック可能な固定周波数アーキテクチャで外部Nチャンネル・パワーMOSFETをドライブするデュアル同期整流型ステップダウン・スイッチング・レギュレータ・コントローラです。アダプティブ・パワー出力段は、スイッチング損失を低減して低出力電流で高能率を維持しながら、 400kHzまでの周波数で2つのNチャンネルMOSFETを選択的にドライブします。

外部PNPパス・デバイスを使用した補助0.5Aリニア・レギュレータによって、低ノイズ、低ドロップアウト電圧源を提供します。二次巻線フィードバック制御ピン(SFB1)は、連続動作を強制することにより、メイン出力の負荷に関係なく、レギュレーション動作を保証します。

バッテリ電圧低下検出器として、もう1つのコンパレータを利用できます。出力が安定化出力電圧の5%以内になった後、65536/fCLK (typ 300ms)だけ遅延した信号を生成するパワーオン・リセット・タイマ(POR)が内蔵されています。内部抵抗分圧器は、2つの出力の1つにリモート・センス機能を備えたピン選択可能な出力電圧を供給します。

動作電流レベルは、外部電流センス抵抗を通してユーザがプログラムすることができます。入力電源範囲が広く、 3.5Vから30V(最大36V)で動作可能です。


アプリケーション

  • ノートブックおよびパームトップ・コンピュータ、PDA
  • 携帯用計測器
  • バッテリ動作のデバイス
  • DC電力配分システム

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

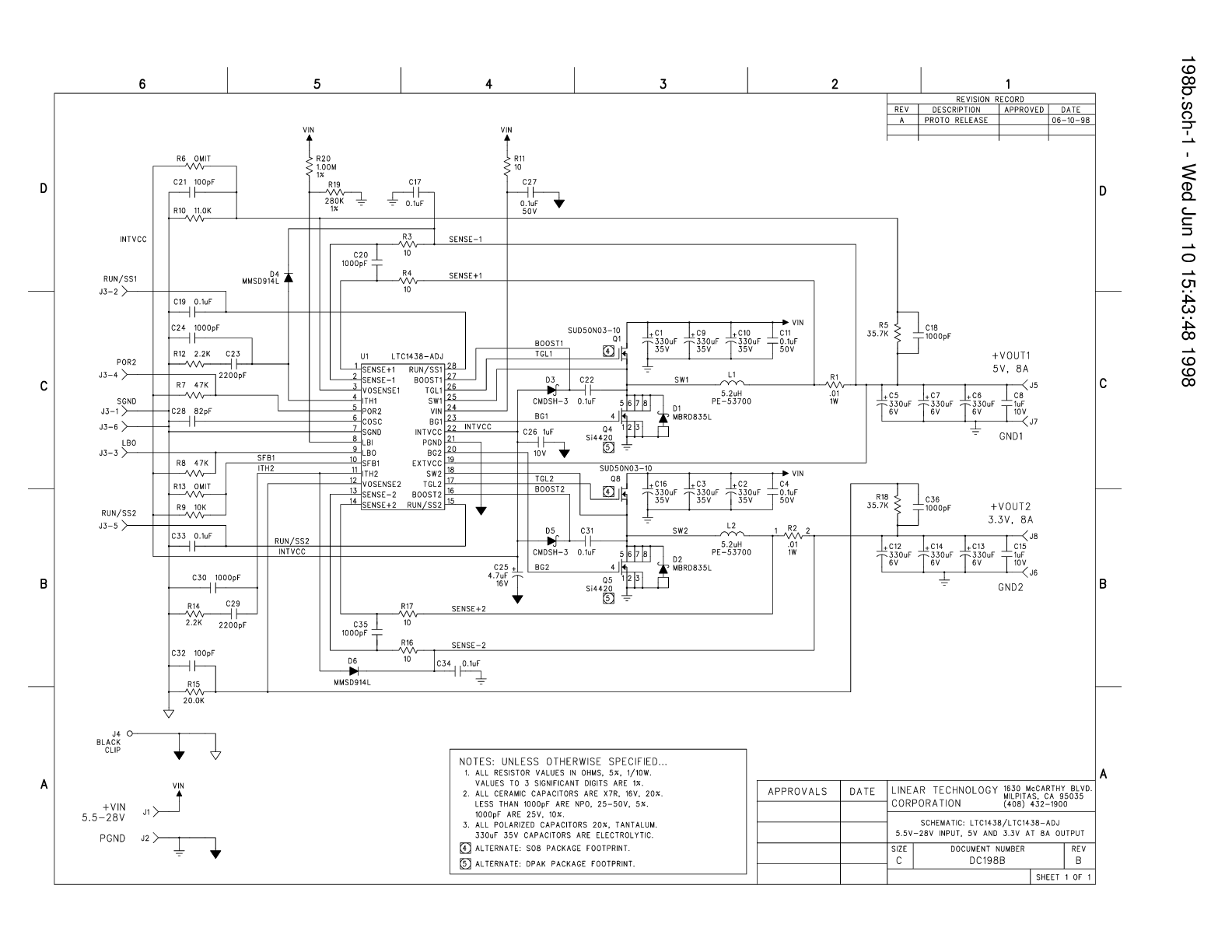

評価キット (1)
