LTC1418

14ビット、シリアルおよびパラレルI/O付き低消費電力、200ksps ADC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$10.69
特長
  • 単一5Vまたは±5V電源動作
  • サンプル・レート:200ksps
  • 最大INL±1.25LSBおよび最大DNL±1LSB
  • 低消費電力:15mW(標準)
  • パラレルまたはシリアル・データ出力
  • 全温度範囲にてミッシング・コードなし
  • パワー・シャットダウン:ナップおよびスリープ
  • 外部または内部リファレンス動作
  • 差動ハイ・インピーダンス・アナログ入力
  • 入力範囲:0V~4.096Vまたは±2.048V
  • ナイキスト入力周波数にて81.5dB S/(N+D)および-94dB THD
  • 28ピン細型PDIPおよびSSOPパッケージ
製品概要
show more Icon

LTC1418はは低消費電力、200kspsの14ビットADCコンバータです。データ出力は14ビット・パラレルまたはシリアル・フォーマットを選択できます。この汎用デバイスは、単一5Vまたは±5V電源で動作します。高性能サンプル&ホールド、高精度リファレンス、および内部タイミング回路を備えており、外部回路が少なくてすみます。ユーザ選択可能な2つのパワー・シャットダウン・モードでは、15mWの消費電力がさらに低減されます。

LTC1418は単一5V電源の0V~4.096Vのユニポーラ入力、および±5V電源の±2.048Vバイポーラ入力を変換します。DCスペックには、全温度範囲での±1.25LSBのINL、±1LSBのDNLとミッシング・コードがないことが含まれます。100kHzのナイキスト入力周波数での82dBのS/(N+D)および94dBのTHDなど、卓越したAC性能を実現しています。

柔軟な出力フォーマットにより、パラレルまたはシリアルI/Oが可能です。 SPI/MICROWIRETMコンパチブルのシリアルI/Oポートは、マスタまたはスレーブとして動作し、DC~10MHzのクロック周波数をサポートします。変換スタート入力とデータ・レディ信号(BUSY)が独立しているため、変換スタートとデータ転送を容易に制御できます。


アプリケーション

  • 遠隔データ収集
  • バッテリ動作システム
  • デジタル信号処理
  • 分離データ収集システム
  • オーディオおよびテレコム処理
  • 医療計器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$10.69

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC1418ACG#PBF
  • HTML
  • HTML
LTC1418ACG#TRPBF
  • HTML
  • HTML
LTC1418AIG#PBF
  • HTML
  • HTML
LTC1418AIG#TRPBF
  • HTML
  • HTML
LTC1418CG#PBF
  • HTML
  • HTML
LTC1418CG#TRPBF
  • HTML
  • HTML
LTC1418IG#PBF
  • HTML
  • HTML
LTC1418IG#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 6, 2022

- 22_0171

Laser Top Mark Conversion for SSOP Packages Assembled in PNG

LTC1418ACG#PBF

製造中

LTC1418ACG#TRPBF

製造中

LTC1418AIG#PBF

製造中

LTC1418AIG#TRPBF

製造中

LTC1418CG#PBF

製造中

LTC1418CG#TRPBF

製造中

LTC1418IG#PBF

製造中

LTC1418IG#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 6, 2022

- 22_0171

arrow down

Laser Top Mark Conversion for SSOP Packages Assembled in PNG

LTC1418ACG#PBF

製造中

LTC1418ACG#TRPBF

製造中

LTC1418AIG#PBF

製造中

LTC1418AIG#TRPBF

製造中

LTC1418CG#PBF

製造中

LTC1418CG#TRPBF

製造中

LTC1418IG#PBF

製造中

LTC1418IG#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト

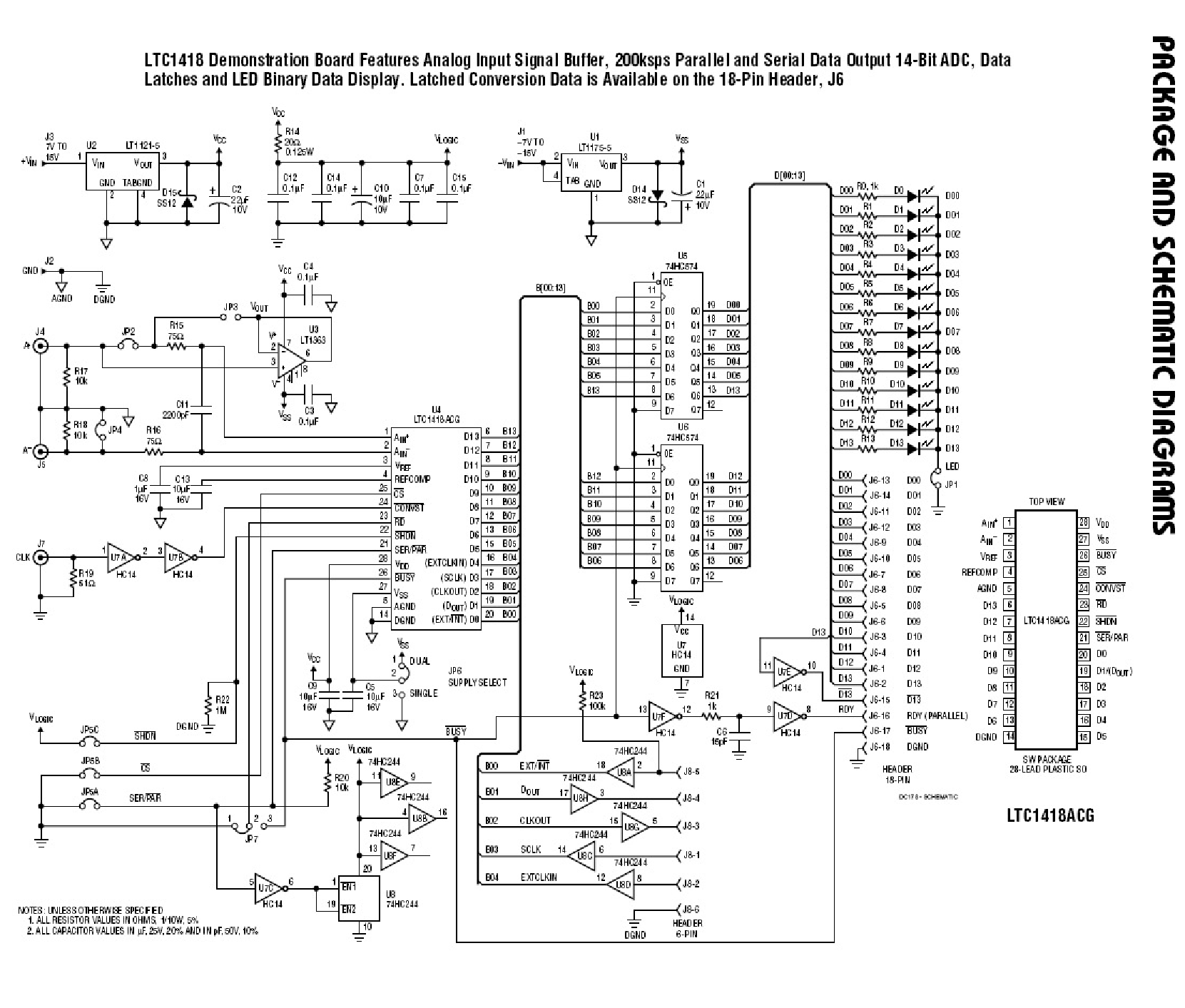

評価用キット
