製品概要

機能と利点

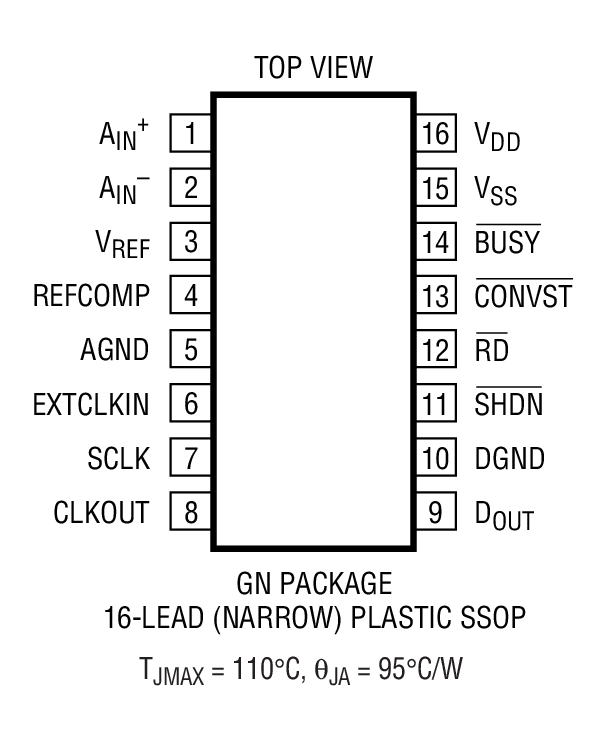

  • 16ピン細型SSOPパッケージ(SO-8の実装面積)
  • サンプリング・レート:400ksps
  • 最大INL ±1.25LSB、最大DNL ±1LSB
  • 消費電力:20mW(標準)
  • 単一5Vまたは±5V電源動作
  • シリアル・データ出力
  • 全温度範囲でミッシング・コードなし
  • パワー・シャットダウン:ナップおよびスリープ
  • 外部または内部リファレンス
  • 差動ハイ・インピーダンス・アナログ入力
  • 入力範囲:0V~4.096Vまたは±2.048V
  • ナイキスト周波数でS/(N + D)が81dB、THD が-95dB

製品概要

LTC1417は、低消費電力、400kspsの14ビットA/Dコンバータです。この汎用デバイスは、単一5Vまたは±5V電源で動作可能です。高性能サンプル&ホールド、高精度リファレンス、内部トリミングにより、必要な外部回路を最小限に抑えることができます。消費電力は20mWと低く、ユーザ選択可能な2つのパワー・シャットダウン・モードではさらに低減されます。

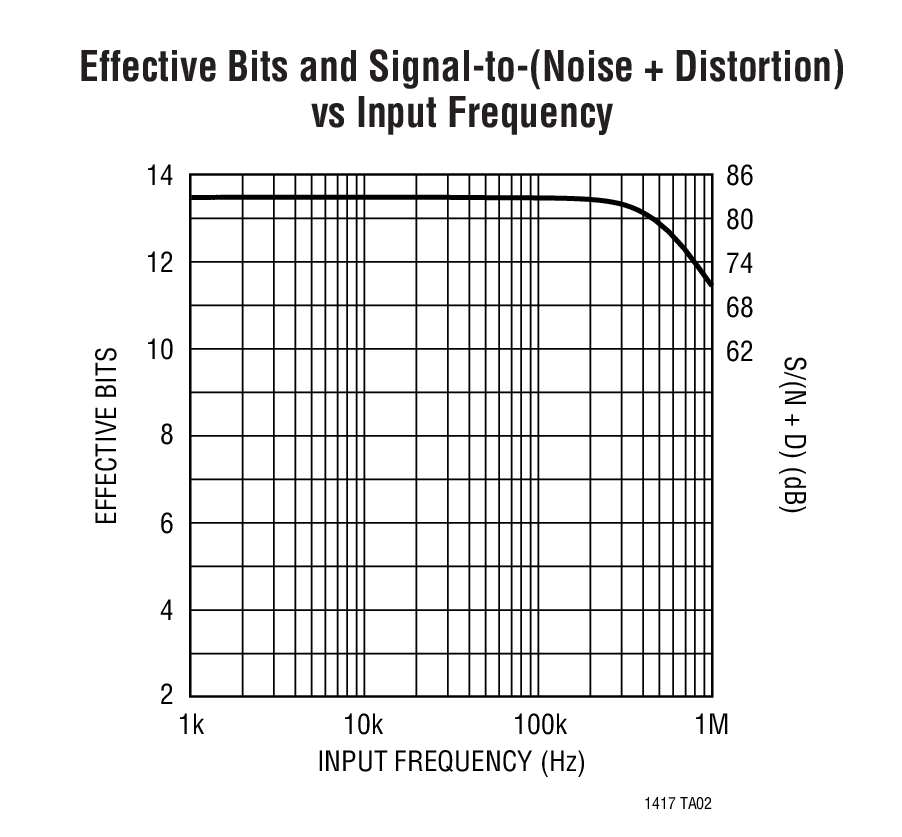

LTC1417は、単一5V電源で0V~4.096Vのユニポーラ入力、±5V電源で±2.048Vのバイポーラ入力を変換します。 DC仕様には、±1.25LSBのINL、±1LSBのDNL、全温度範囲でミッシング・コードがないことが含まれます。 200kHzのナイキスト入力周波数での81dBのS/(N+D)と-95dBのTHDなど、卓越したAC特性を実現しています。

内部クロックは最大変換時間が2μsになるように調整されています。独立した変換スタート入力とデータ・レディ信号(BUSY)により、 FIFO、DSP、マイクロプロセッサに容易に接続できます。


アプリケーション

  • 高速データ収集
  • デジタル信号処理
  • 絶縁データ収集システム
  • オーディオおよびテレコム処理
  • スペクトル計測
