LTC1403A-1

シャットダウン機能付きシリアル12ビット/14ビット、2.8MspsサンプリングADC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示

PDF

7 26, 2012 ellipse 日本語

LTC1403-1/LTC1403A-1: シャットダウン機能付きシリアル 12 ビット／14 ビット、2.8 Msps サンプリング ADC データシート

データシートご利用上の注意
PDFファイルを開く external-link 812.00K
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$9.56
特長
  • 変換レート：2.8Msps
  • 低消費電力：14mW
  • 3Vの単一電源動作
  • 2.5Vの内部バンドギャップ・リファレンスをオーバドライブ可能
  • 3線シリアル・インターフェイス
  • スリープ（10μW）シャットダウン・モード
  • ナップ（3mW）シャットダウン・モード
  • 同相除去比：80dB
  • バイポーラ入力範囲：±1.25V
  • 小型10ピンMSEパッケージ
製品概要
show more Icon

LTC1403-1/LTC1403A-1は、差動入力を備えた12ビット/14ビット、2.8MspsシリアルA/Dコンバータです。これらのデバイスは3Vの単一電源で動作し、消費電流はわずか4.7mAで、小型10ピンMSEパッケージで供給されます。スリープ・シャットダウン時には、消費電力が10μWまで低減されます。高速動作と低消費電力を小型パッケージで実現するLTC1403-1/LTC1403A-1は、高速の携帯アプリケーションに適しています。

同相除去比が80dBなので、ソースから差動で信号を測定することによってグランド・ループと同相ノイズを除去できます。

これらのデバイスは-1.25V～1.25Vのバイポーラ入力を差動変換します。+AINと-AINの絶対電圧振幅は、グランドから電源電圧までです。

シリアル・インターフェイスによってCONV入力信号の立ち上がり後16サイクルの間、変換結果を送出するので、標準シリアル・インターフェイスと互換性があります。無変換時にデータストリームの後に収集時間として2クロック・サイクルを追加可能な場合、50.4MHzクロックで2.8Mspsのフル・サンプル・レートを達成できます。


アプリケーション

  • 通信
  • データ収集システム
  • 無停電電源
  • マルチフェーズ・モータ制御
  • マルチプレクス・データ収集
Show More Arrow image
file データシートを表示
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$9.56
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC1403A-1

資料

4
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • ユーザ・ガイド
  • 信頼性データ
  • すべて
    TickIcon
  • English
  • 日本語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 02/23/2017
English

LTC1403-1/LTC1403A-1: Serial 12-Bit/14-bit, 2.8Msps Sampling ADCs with Shutdown Data Sheet

PDFファイルを開く

redirect
562.00K
download

PDFをダウンロード

PDF Vector

PDF

更新 07/26/2012
日本語

LTC1403-1/LTC1403A-1: シャットダウン機能付きシリアル 12 ビット／14 ビット、2.8 Msps サンプリング ADC データシート

PDFファイルを開く

redirect
812.00K
download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

PDF

更新 05/16/2013
English
DC1082A - Demo Manual redirect icon

794.00K

download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 03/26/2018
English
R478 Reliability Data redirect icon

53.86 K

download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC1403ACMSE-1#PBF 10-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1403ACMSE-1#TRPBF 10-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1403AIMSE-1#PBF 10-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1403AIMSE-1#TRPBF 10-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0004

Epoxy Change from Henkel 8290 to 8290A for MSOP (3)

LTC1403ACMSE-1#PBF

製造中

LTC1403ACMSE-1#TRPBF

製造中

LTC1403AIMSE-1#PBF

製造中

LTC1403AIMSE-1#TRPBF

製造中

pdf

PCN24_0004_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

2 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC1403ACMSE-1#PBF

製造中

LTC1403ACMSE-1#TRPBF

製造中

LTC1403AIMSE-1#PBF

製造中

LTC1403AIMSE-1#TRPBF

製造中

pdf

PCN20_0130_Form

external-icon

xls

Material_Report

Download

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0004

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP (3)

LTC1403ACMSE-1#PBF

製造中

LTC1403ACMSE-1#TRPBF

製造中

LTC1403AIMSE-1#PBF

製造中

LTC1403AIMSE-1#TRPBF

製造中

pdf

PCN24_0004_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download
2 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC1403ACMSE-1#PBF

製造中

LTC1403ACMSE-1#TRPBF

製造中

LTC1403AIMSE-1#PBF

製造中

LTC1403AIMSE-1#TRPBF

製造中

pdf

PCN20_0130_Form

external-icon

xls

Material_Report

Download

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細

I<sup>2</sup>Cアイソレータ1
LTM2883
popup image
Cart

製造中

±12.5Vおよび5Vの可変安定化電源を備えたSPI/デジタルまたはI2C対応のμModuleアイソレータ

シングル・チャンネルA/Dコンバータ1
LTC2314-14
popup image
Cart

製造中

TSOTに収容した14ビット、4.5Mspsシリアル・サンプリングA/Dコンバータ


LinearLabTools
Info:False

リニアテクノロジーのデータ・コンバータ評価用ボードに直接アクセスできるMATLABとPythonのプログラムを集めたツールです。

  • file-icon HTML LinearLabTools external icon

    • 必要なソフトウェア／ドライバが見つかりませんか？

    ドライバ／ソフトウェアをリクエスト

    評価用キット 1

    reference details image

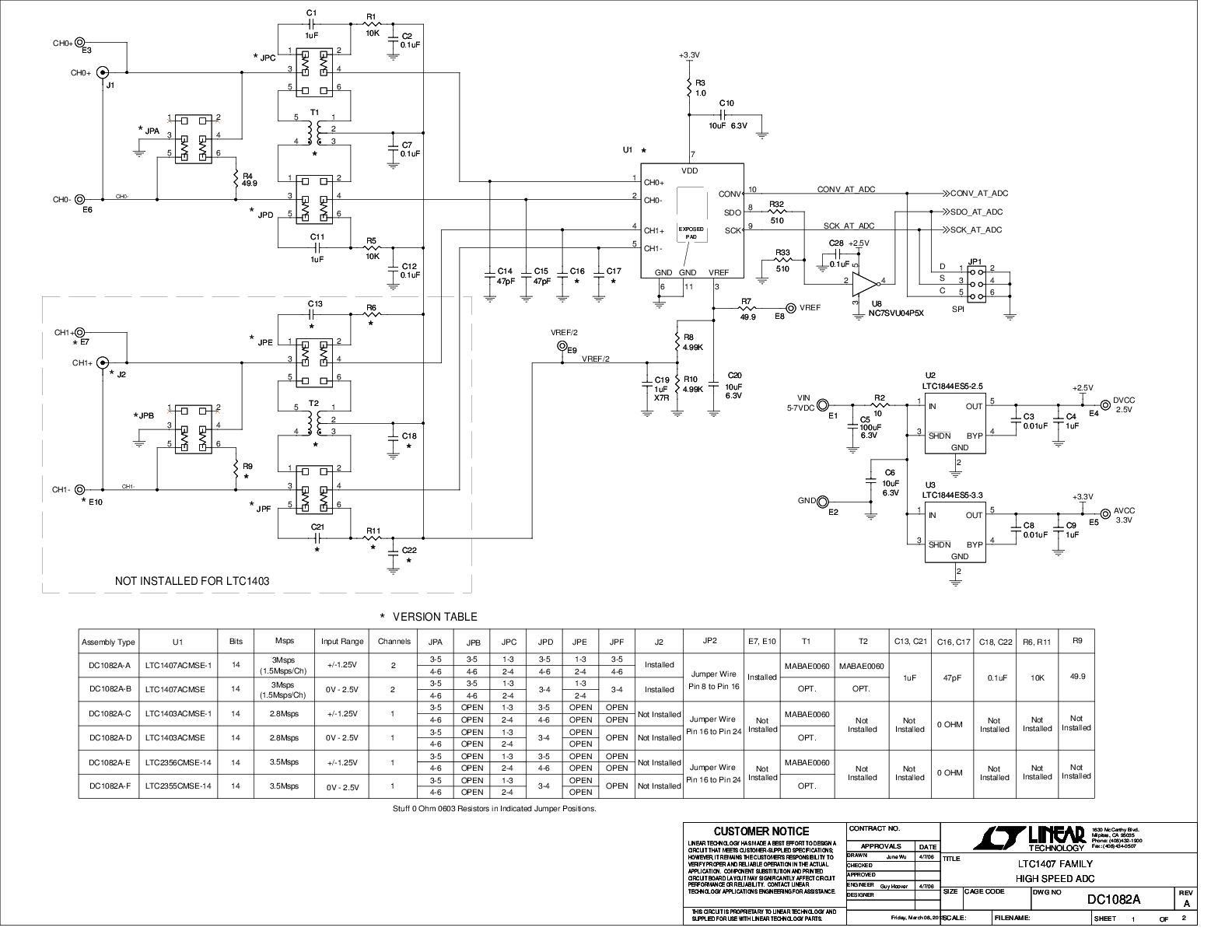

    DC1082A-C
