製品概要

機能と利点

  • 単一3.3V電源動作

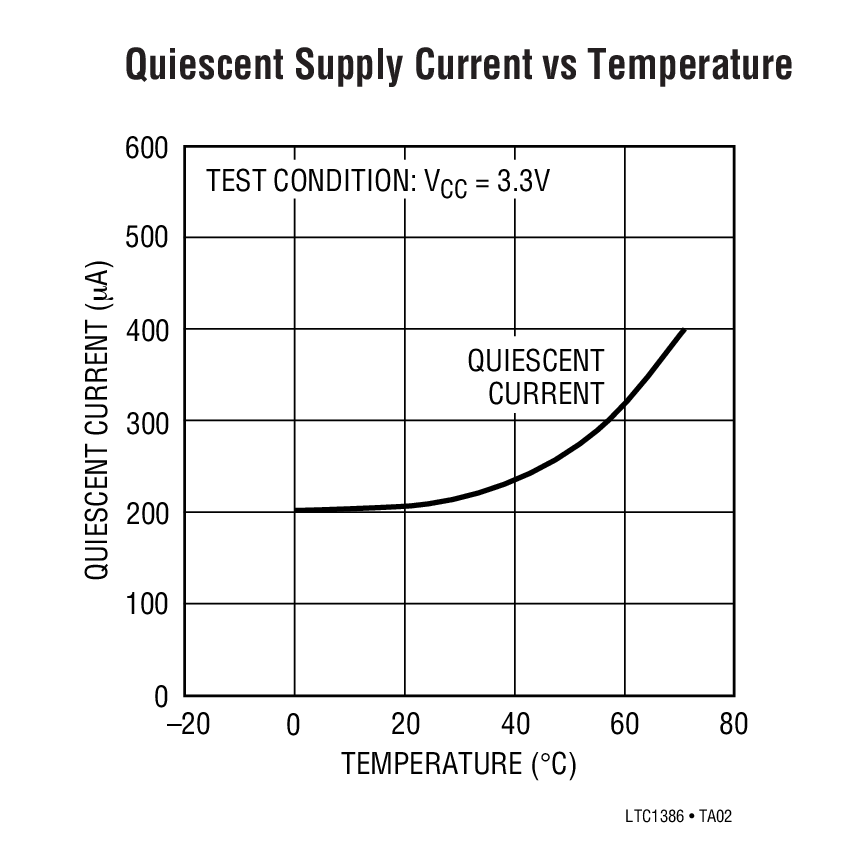

  • 低消費電流: ICC=200μA
  • 静電耐量: ±10kV以上

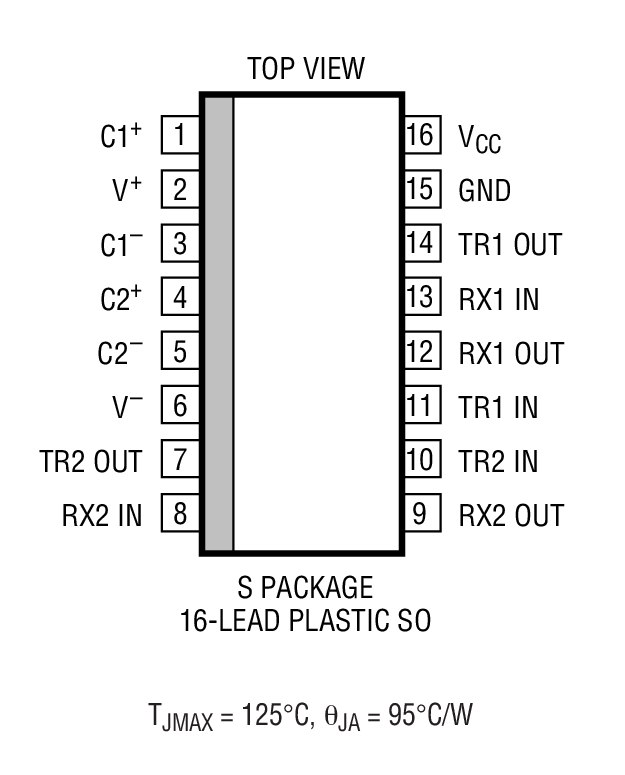

  • 16ピンSOICナロー・パッケージで供給
  • 小容量外部コンデンサを使用: 0.1μF
  • 120kボーで動作可能
  • 出力に過電圧を与えても電源に逆電流が生じない
  • EIA/TIA562 I/Oラインは損傷することなく±25Vまでドライブ可能
  • LT1181Aとピン・コンパチブル

製品概要

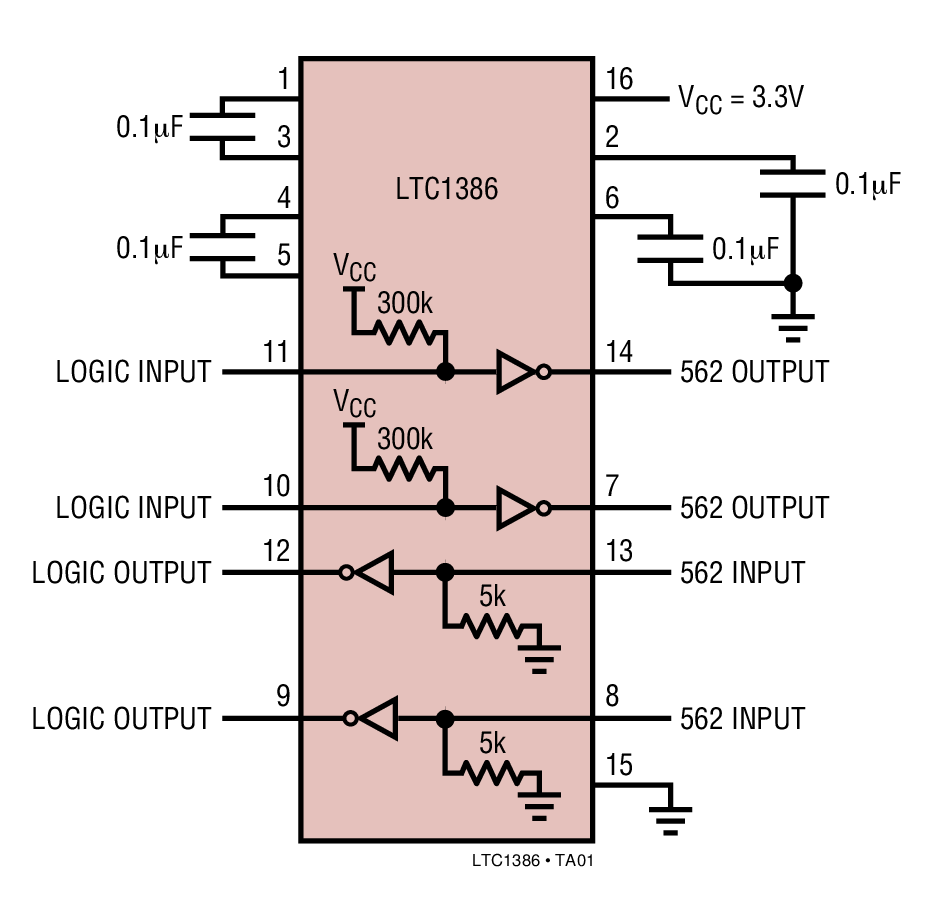

LTC1386は超低消費電力の2ドライバ/2レシーバEIA/TIA562トランシーバで、単一3.3V電源で動作します。チャージポンプには4個の小型0.1μFのコンデンサしか必要ありません。ドライバ出力が無負荷の場合、トランシーバの消費電流(ICC)はわずか200μAです。

LTC1386はEIA/TIA 562のすべてのデータ速度および過電圧仕様に完全に準拠しています。トランシーバは、1000pFおよび3kΩ負荷接続時に最大120kボーで動作可能です。ドライバ出力およびレシーバ入力は、損傷することなく±25Vにすることができ、±10kVのESDに対して保護されています。


アプリケーション

  • ノートブック・コンピュータ
  • パームトップ・コンピュータ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
