LTC1384

5V 低消費電力2ドライバ/2レシーバ RS232トランシーバ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$4.50
機能
  • 単一5V電源動作
  • 低消費電流: ICC=220μA
  • シャットダウン時に消費電流
    2個のレシーバがアクティブ: ICC=35μA
  • 静電耐量: ±10kV以上
  • 小容量外部コンデンサを使用: 0.1μF
  • 120kボーで動作可能
  • 出力に過電圧を与えても電源に逆電流が生じない
  • RS232 I/Oラインは損傷することなく±25Vまでドライブ可能
  • LT1180Aとピン・コンパチブル
製品概要
show more Icon

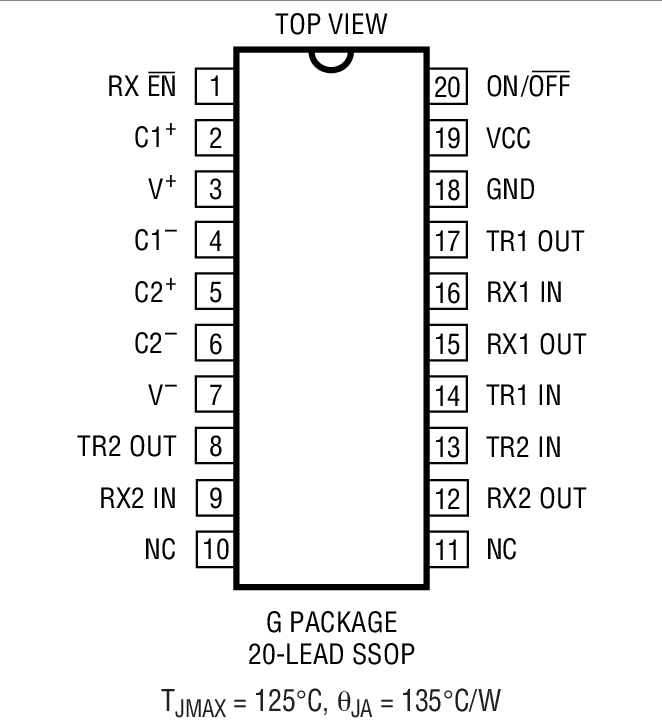

LTC®1384は超低消費電力の2ドライバ/2レシーバRS232トランシーバで、単一5V電源で動作します。チャージポンプには、4個の小型0.1μFコンデンサしか必要ありません。

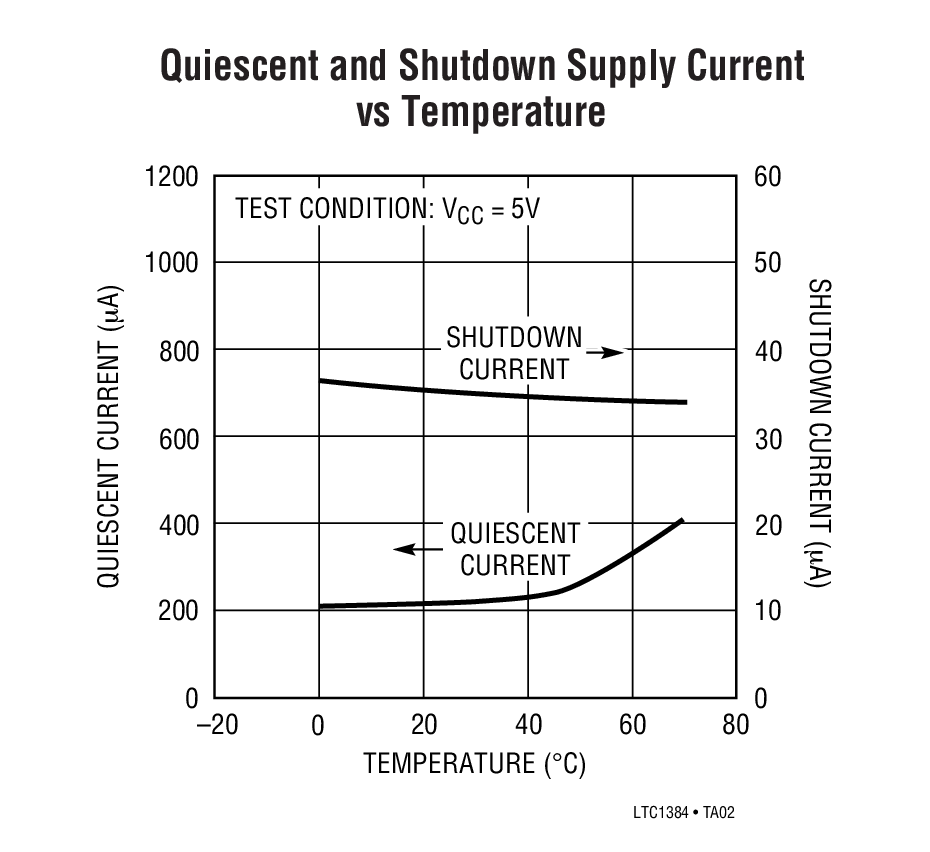

トランシーバはノーマル・モードとシャットダウン・モードのいずれかで動作します。ノーマル・モードでは、ドライバ出力が無負荷のときの消費電流はわずか220μAです。シャットダウン・モードでは、チャージポンプがターンオフし、ドライバ出力が3ステートになりますが、両方のレシーバともアクティブになったままで、消費電流ICCは35μAに低下します。レシーバ出力はレシーバ・イネーブル(RX EN)ピンを使用すれば、いつでも3ステート状態にすることができます。

LT1384はRS232のすべてのデータ速度および過電圧仕様に完全に準拠しています。トランシーバは2500pF、3kΩ負荷接続時に最大120kボーで動作可能です。ドライバ出力およびレシーバ入力は、損傷することなく±25Vにすることができ、±10kVのESDに対して保護されています。


Applications
  • ノートブック・コンピュータ
  • パームトップ・コンピュータ
