製品概要

機能と利点

  • 低消費電流: 500μA
  • シャットダウン時の消費電流: 0.2μA
  • レシーバ・アライブ時の消費電流: 15μA
  • 静電耐量:±10kV以上
  • 単一3.3Vまたは5V電源動作
  • 0.1μFフライング・コンデンサ、120kボー動作
  • オフ時に出力はハイ・インピーダンス・3ステート
  • 出力過電圧時にも電源に逆電流が流れない
  • RS232のI/Oラインを±25Vにしても損傷しない
  • フロースルー構造

製品概要

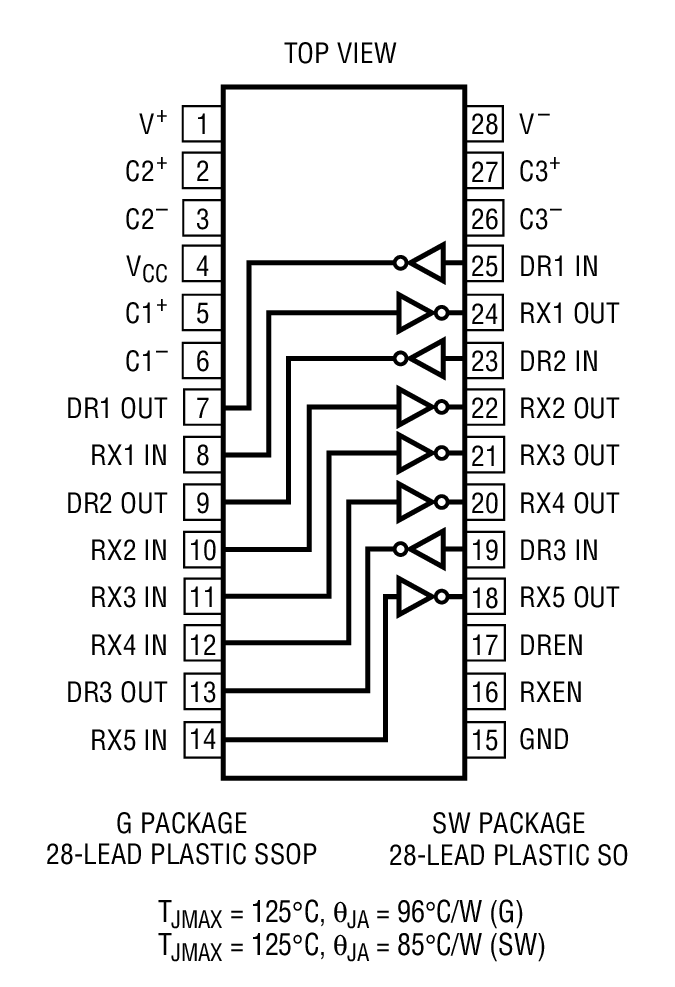

LTC1348は低消費電流の3ドライバ/5レシーバRS232トランシーバです。チャージポンプには5個の0.1μFコンデンサしか必要ありません。LTC1348は、3.0V~5.5Vの広い電源電圧範囲で動作し、完全なRS232出力レベルを提供します。

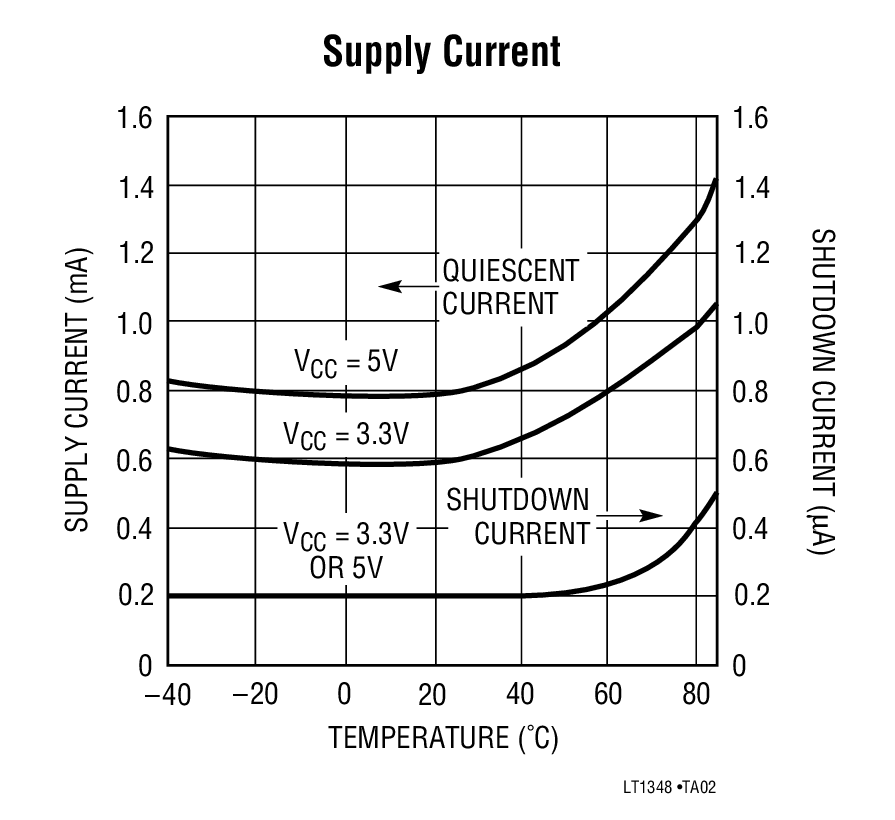

このトランシーバは、ノーマル、レシーバ・ディスエーブル、レシーバ・アライブ、またはシャットダウンの4つのモードで動作します。ノーマル・モードまたはレシーバ・ディスエーブル・モードでは、無負荷状態でICCはわずか500μA シャットダウン・モードでは、消費電流はさらに0.2μAに減少します。レシーバ・アライブ・モードでは、5個のレシーバがすべてアクティブに維持され、消費電流は15μAになります。シャットダウン・モード、レシーバ・アライブ・モード、または電源オフ時には、RS232出力はすべてハイ・インピーダンス状態になります。また、レシーバ・ディスエーブル・モードまたは電源オフ時には、レシーバ出力がハイ・インピーダンス状態になります。

LTC1348はすべてのRS232のデータ速度および過電圧仕様に完全に準拠しています。トランシーバはすべてのドライバに1000pF、3kΩ負荷を接続した場合に、120kボーで動作します。ドライバ出力とレシーバ入力は、±25Vまで損傷することはなく、複数回の ±10kVの静電気に耐えることができます。


アプリケーション

  • ノートブック・コンピュータ
  • パームトップ・コンピュータ
  • プリンタ
  • 携帯用計測器
