LTC1320

製造中止

Apple Talk©トランシーバ

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • シングル・チップで完全なLocal Talk©/Apple Talk©ポートを提供
  • 低消費電流: ICC=1.2mA(TYP)
  • シャットダウン・ピンにより消費電流を低減: ICC=30μA(TYP)
  • 3ステートまたは電源オフ時にドライバがハイ・インピーダンスを維持
  • ドライバ伝播搬遅延時間: 30ns(TYP)
  • ドライバ・スキュー: 5ns(TYP)
  • サーマル・シャットダウン保護
  • ドライバの短絡保護内蔵

OBSOLETE:  For Information Purposes Only.  Contact Linear Technology for Potential Replacement.

LTC1320は、Local Talkネットワーク上で動作するように設計されたRS422/RS562ライン・トランシーバです。1個の差動RS422ドライバ、1個のシングルエンドRS562ドライバ、2個のシングルエンドRS562レシーバ、および1個の差動RS422レシーバを内蔵しています。LTC1320はアクティブ時に1.2mA、シャットダウン時に30μAの静止電流しか流さないため、バッテリ動作機器やその他の消費電力が重要となるシステムに最適です。

LTC1320のドライバは、100Ωで±2Vにドライブするように仕様が規定されています。さらに、ドライバ出力は、ディスエーブル時、シャットダウン時、または電源オフ時に3ステートになります。また、出力のコモンモード電圧が電源レールを越えても、ドライバ出力はハイ・インピーダンス状態を維持します。ドライバ出力とレシーバ入力の両方が5kV以上のESDによる損傷から保護されています。

LTC1320は18ピンSOLパッケージで供給されます。

アプリケーション

  • Local Talkペリフェラル
  • ノートブック/パームトップ・コンピュータ
  • バッテリ動作システム

LTC1320
Apple Talk©トランシーバ

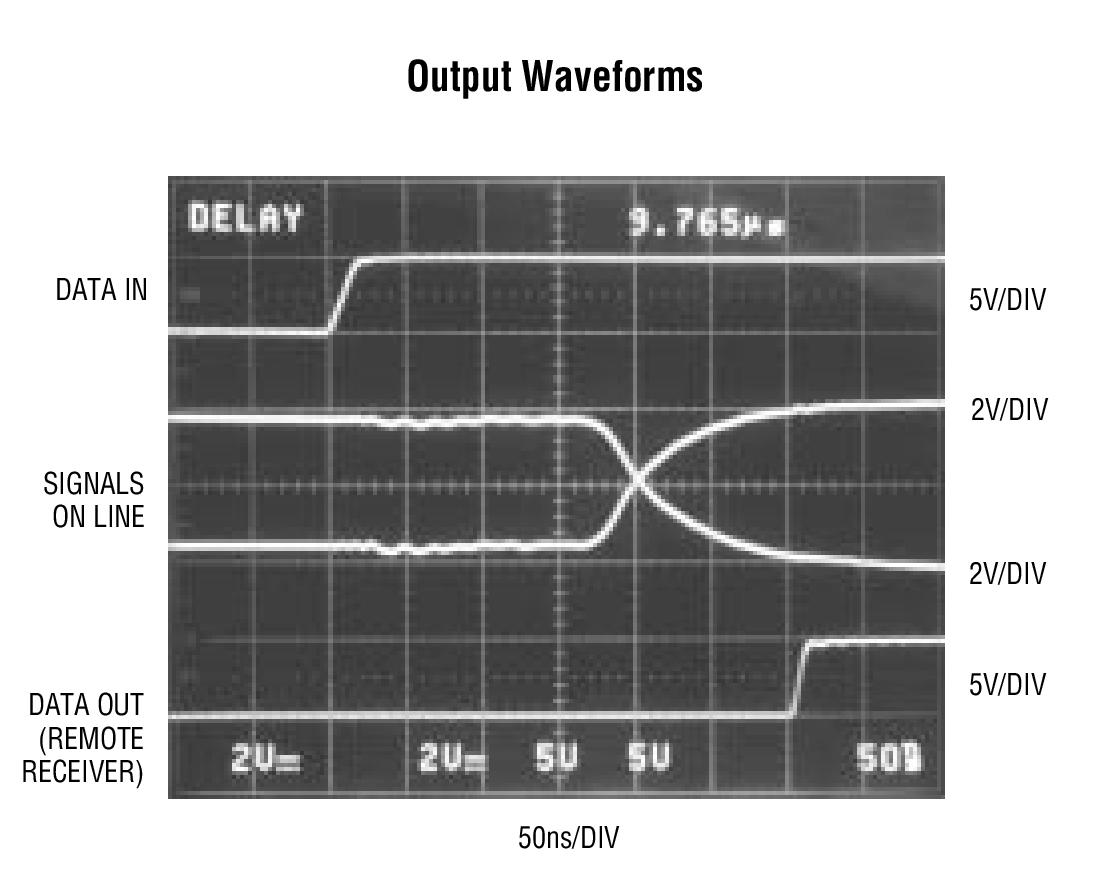

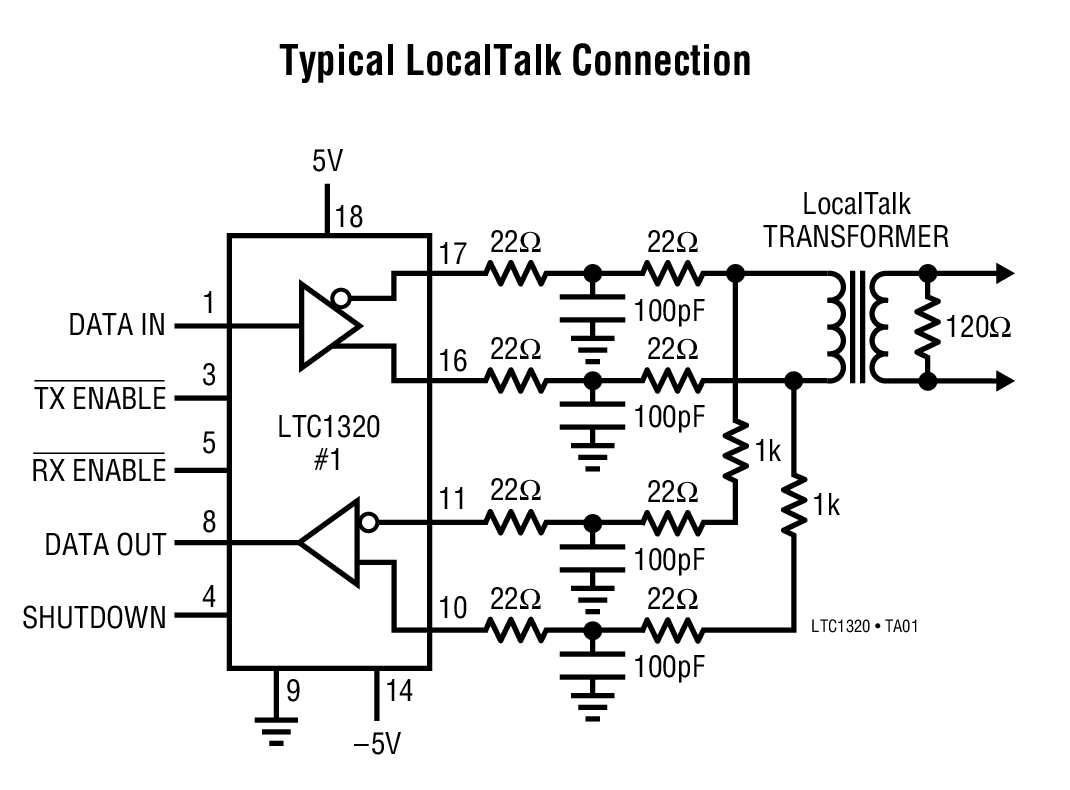

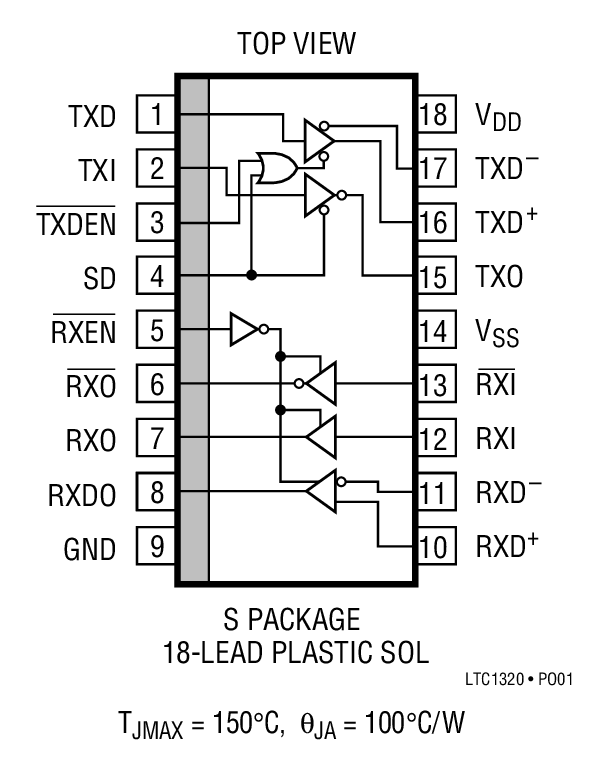

Typical LocalTalk Connection Output Waveforms Product Package 1
