製品概要
機能と利点
- シングル・チップで完全なLocalTalk®/AppleTalkポートを提供
- 単一5V電源動作
- レシーバ入力およびドライバ出力のESD保護：±10kV
- 低消費電流： ICC＝2.4mA（TYP）
- シャットダウン・ピンにより消費電流を低減：ICC＝0.5μA（TYP）
- レシーバ・キープアライブ機能： ICC＝65μA（TYP）
- 差動ドライバで差動AppleTalkまたはシングルエンドEIA562負荷をドライブ
- 3ステートまたは電源オフ時にドライバがハイ・インピーダンスを維持
- サーマル・シャットダウン保護回路内蔵
- ドライバを短絡から保護
製品概要

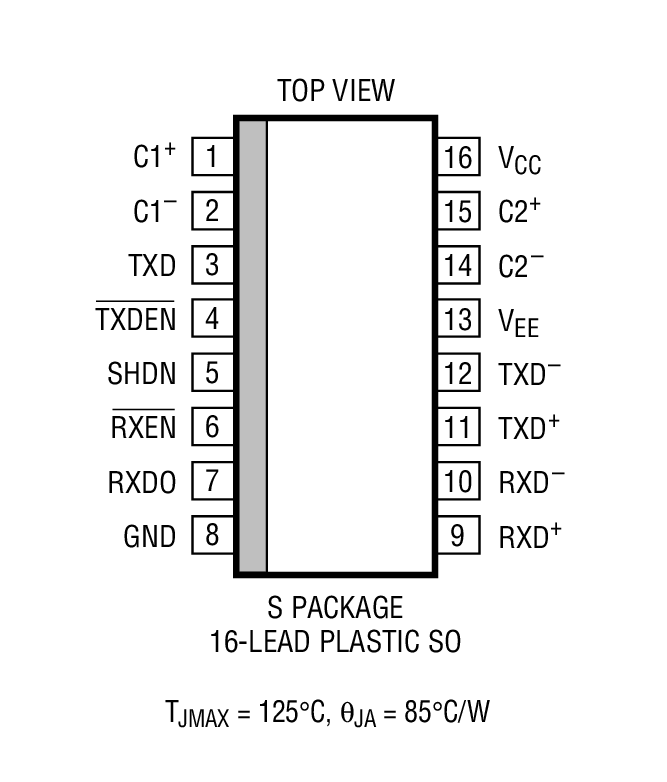

LTC1323は、AppleTalkまたはEIA562準拠のシングルエンド・ネットワーク上で動作するように設計された、単一5Vマルチプロトコル対応ライン・トランシーバです。LTC1323には16ピンと24ピンの2つのバージョンがあります。16ピン・バージョンはAppleTalkネットワークに接続するように設計されており、また24ピン・バージョンには、アップル互換のシリアル・ポートを作成するのに必要なレシーバも内蔵されています。オンボード・チャージポンプが－5V電源を発生し、これを外部デバイスへの電源供給に使用できます。さらに、24ピンLTC1323は、シングルエンド・レシーバの1つを外部ウェイクアップ信号のモニタに使用できるマイクロパワーのキープアライブ・モードを備えています。LTC1323の静止電流は、アクティブ時にわずか2.4mA、レシーバがキープアライブ・モード時に65μA、シャットダウン時に0.5μAと低くなっているため、バッテリ動作システムに最適です。
差動ドライバは、差動AppleTalkの負荷または従来のシングルエンド負荷のいずれかをドライブできます。ドライバ出力は、ディスエーブル時、シャットダウン時、レシーバ・キープアライブ・モード時、または電源オフ時に3ステートになります。また、出力のコモンモード電圧が電源レールを超える場合でも、ドライバ出力はハイ・インピーダンス状態を維持します。ドライバ出力とレシーバ入力の両方が±10kVまでのESDによる損傷から保護されています。
アプリケーション
- LocalTalkペリフェラル
- ノートブック／パームトップ・コンピュータ
- バッテリ電源機器
製品ライフサイクル
新規設計には非推奨
新規設計にはお勧めしていません。
参考資料
-
R277 Reliability Data3/23/2018
-
Multiprotocol Transceivers2/16/2016
-
イノベーションを保護する：高精度から高出力まで5/23/2022
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

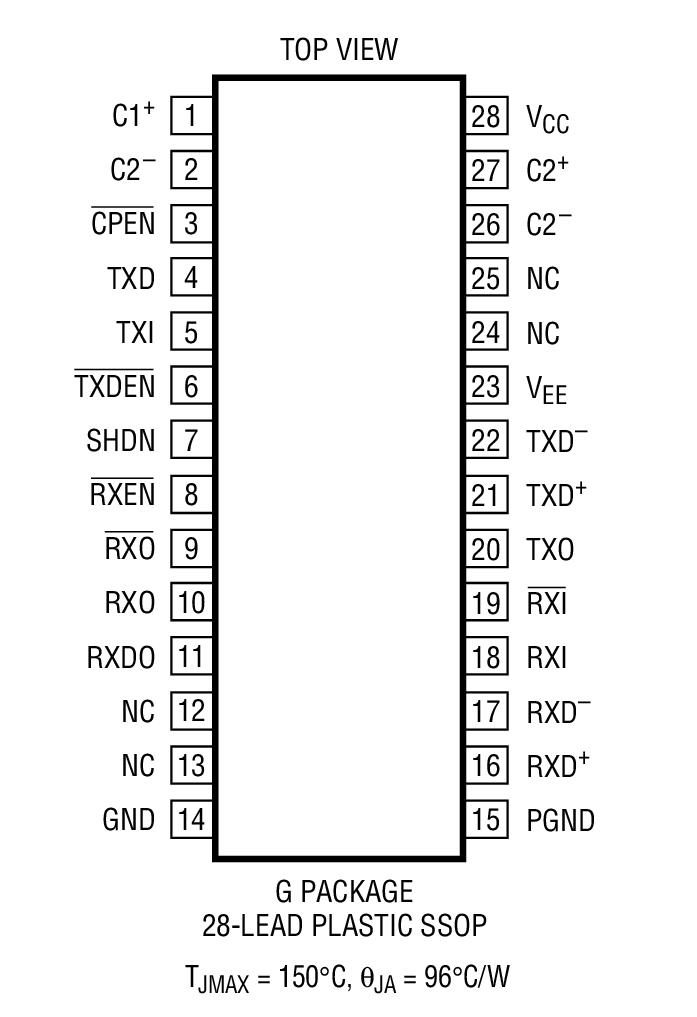

| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|

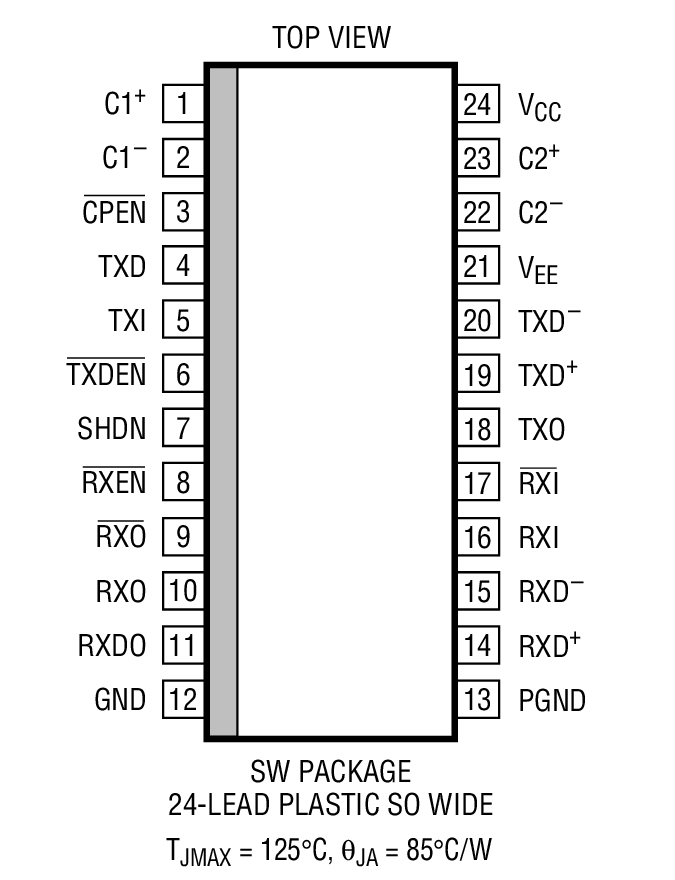

| LTC1323CSW#PBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead SOIC (Wide 0.3 Inch) | |
| LTC1323CSW#TRPBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead SOIC (Wide 0.3 Inch) | |
| ウェハ・ファブリケーション・データ | R277 Reliability Data |
